Стропильная система вальмовой крыши: особенности и калькулятор

0 225

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крыши: особенности и калькулятор

Стропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Стропильная система вальмовой крыши: особенности и калькулятор

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

  • Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
  • «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
  • С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
  • Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
  • Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
  • Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Стропильная система вальмовой крыши: особенности и калькулятор

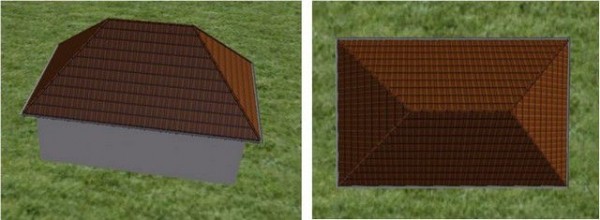

Так выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Стропильная система вальмовой крыши: особенности и калькулятор

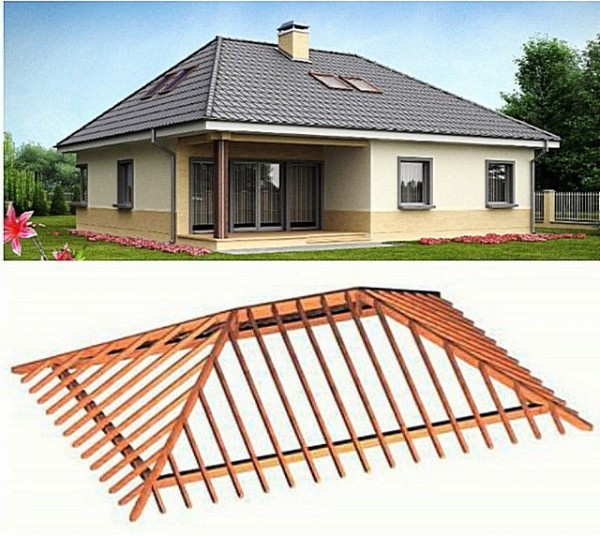

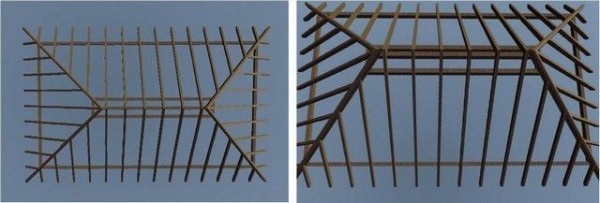

Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Стропильная система вальмовой крыши: особенности и калькулятор

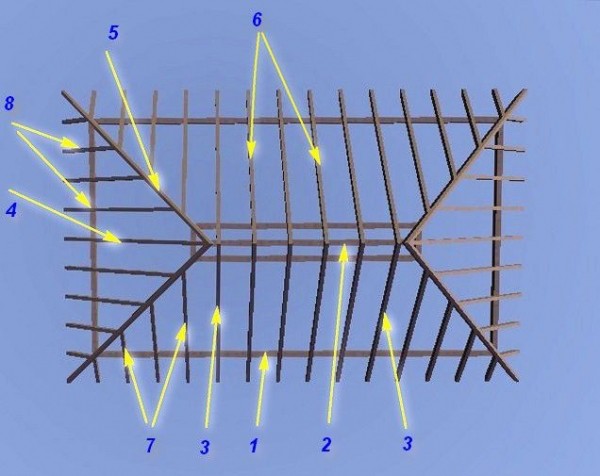

Основные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Стропильная система вальмовой крыши: особенности и калькулятор

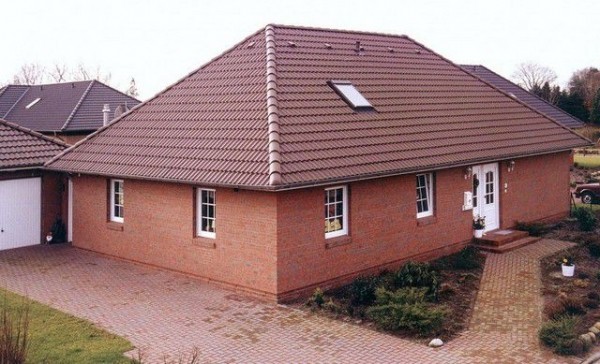

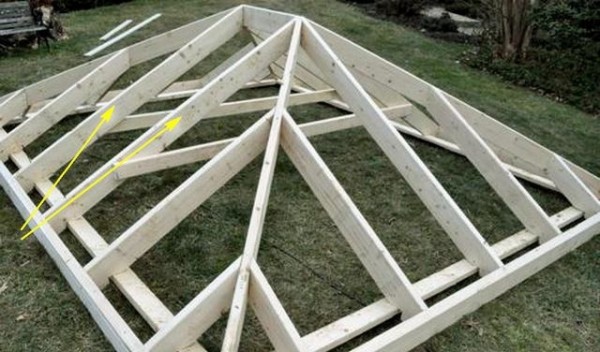

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

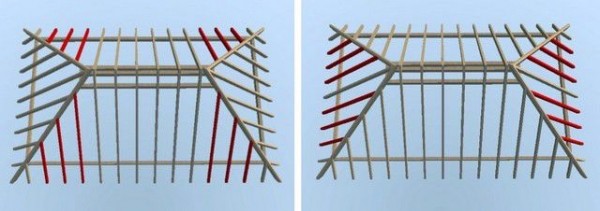

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Стропильная система вальмовой крыши: особенности и калькулятор

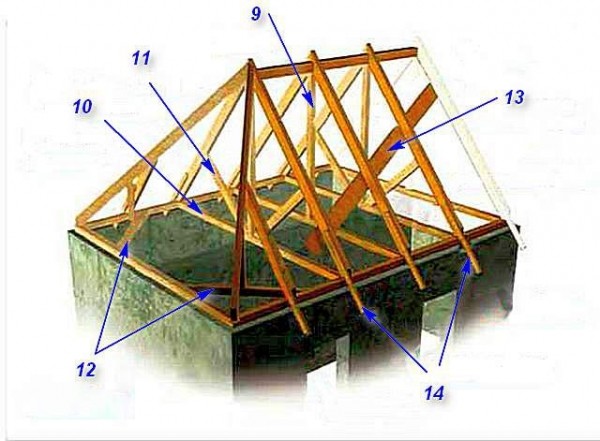

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

крепление для стропил

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

саморезы по дереву

Стропильная система вальмовой крыши: особенности и калькулятор

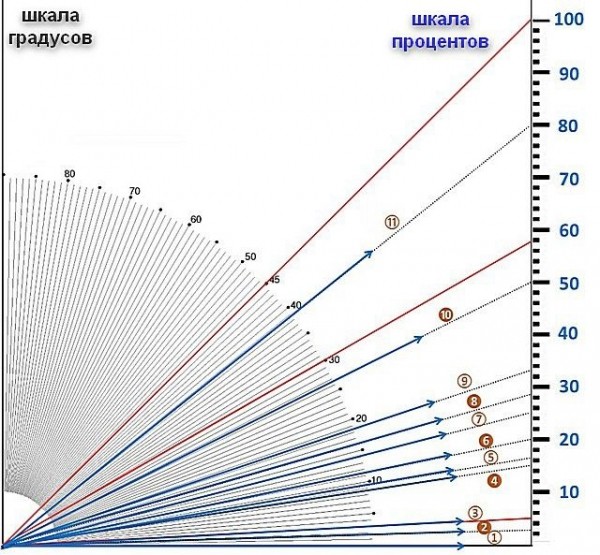

Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

Величина уклона Тип применяемого покрытия (минимальный уровень уклона)
4 ≈ 9°
1:6,6 или 15 %
Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом.
Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5 ≈ 10°
1:6 или 17%
Асбестоцементный волновой шифер усиленного профиля.
Еврошифер (однулин).
6 ≈ 11÷12°
1:5 или 20 %
Мягкая битумная черепица
7 ≈ 14°
1:4 или 25 %
Плоский асбестоцементный шифер усиленного профиля.
Профнастил и металлочерепица.
8 ≈ 16°
1:3,5 или 29 %
Металлическая кровля с фальцевым соединением.
9 ≈ 18÷19°
1:3 или 33 %
Шифер асбестоцементный волновой обычного профиля
10 ≈ 26÷27°
1:2 или 50 %
Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11 ≈ 39°
1:1,25 или 80 %
Кровельное покрытие из дранки, щепы, натурального гонта.
Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%. Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Стропильная система вальмовой крыши: особенности и калькулятор

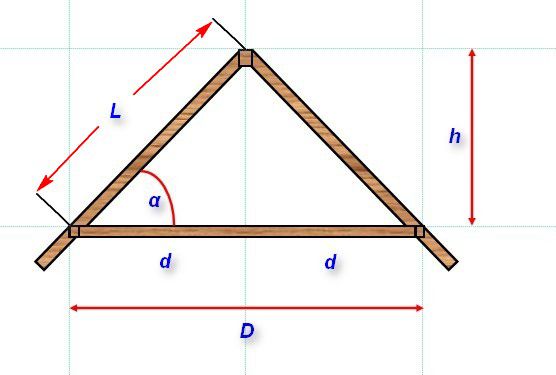

Определение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Перейти к расчётам Укажите запрашиваемые значения и нажмите кнопку “Рассчитать высоту конька h”Половина ширины дома d (метров)Планируемый угол уклона кровли α (градусов)

Длина конькового прогона

Стропильная система вальмовой крыши: особенности и калькулятор

Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

Стропильная система вальмовой крыши: особенности и калькулятор

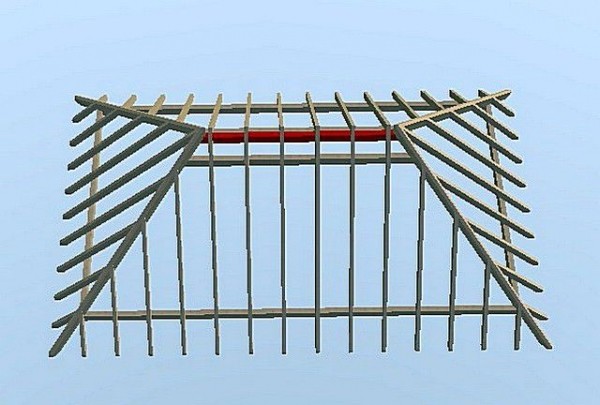

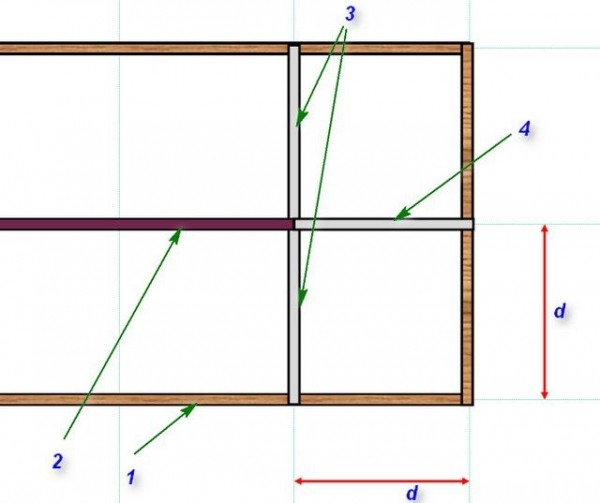

«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Стропильная система вальмовой крыши: особенности и калькулятор

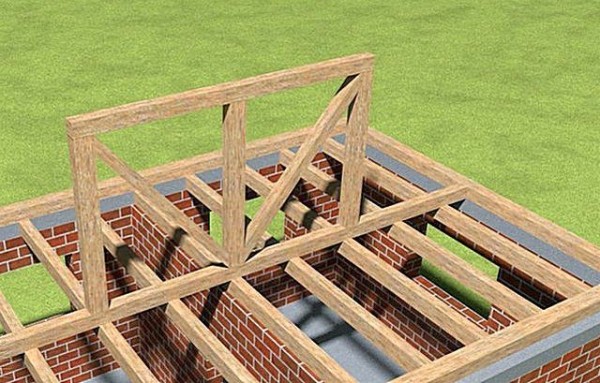

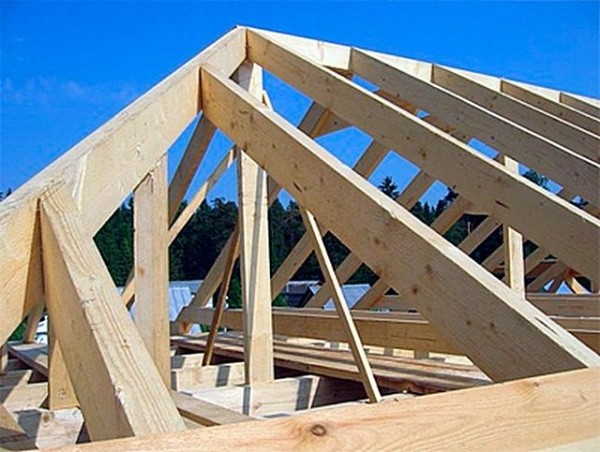

Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Стропильная система вальмовой крыши: особенности и калькулятор

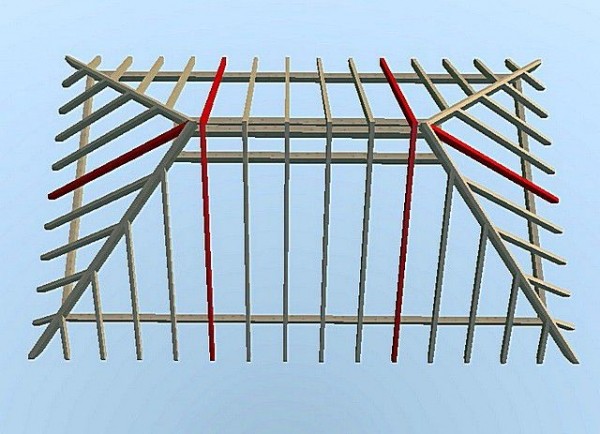

Определяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

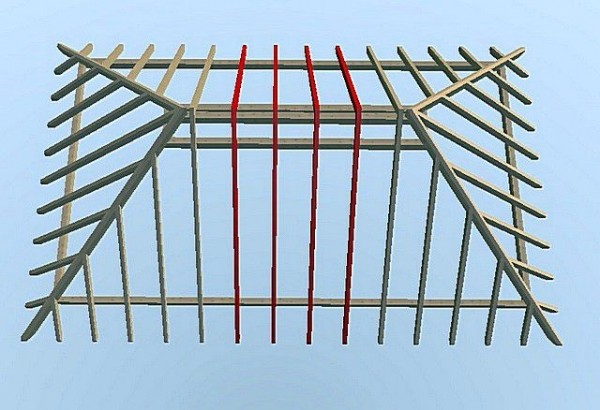

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Стропильная система вальмовой крыши: особенности и калькулятор

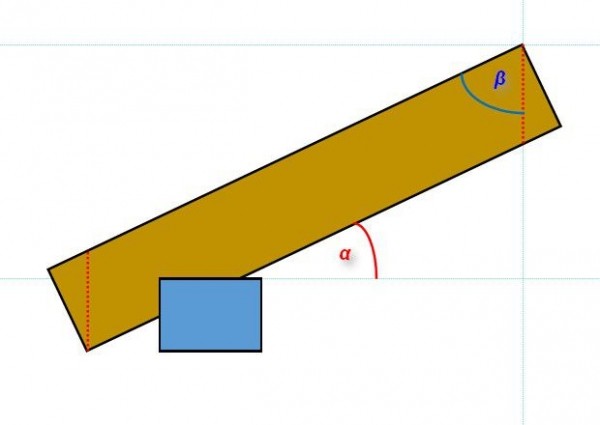

Подрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильная система вальмовой крыши: особенности и калькулятор

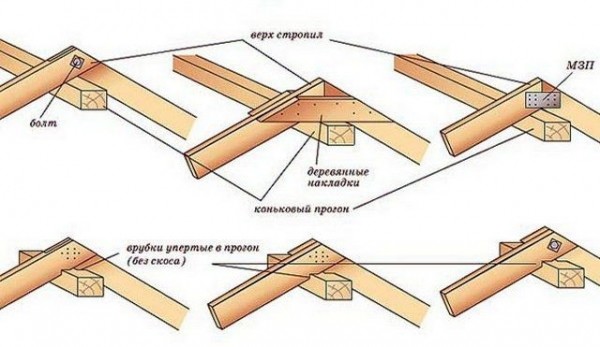

Стропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Стропильная система вальмовой крыши: особенности и калькулятор

Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

Стропильная система вальмовой крыши: особенности и калькулятор

Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Стропильная система вальмовой крыши: особенности и калькулятор

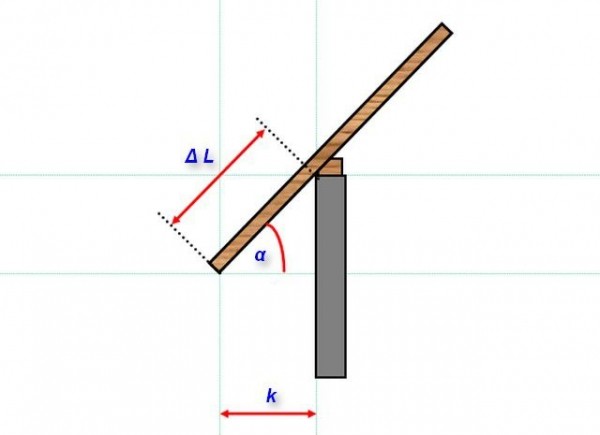

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Стропильная система вальмовой крыши: особенности и калькулятор

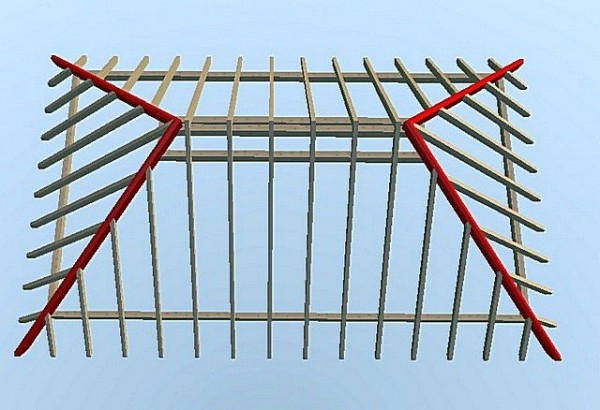

Диагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Стропильная система вальмовой крыши: особенности и калькулятор

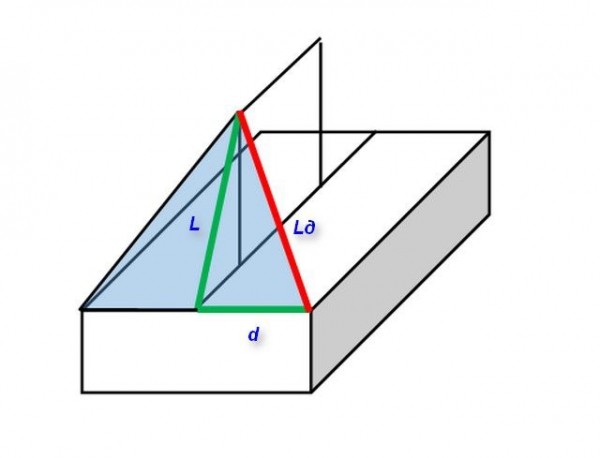

Прямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Стропильная система вальмовой крыши: особенности и калькулятор

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

шуруповерт

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/м Сечение пиломатериала для изготовления стропильных ног
75 100 125 150 175 из доски (бруса) из кругляка
толщина доски (бруса), мм диаметр, мм
40 50 60 70 80 90 100
Планируемая длина стропил между точками опоры, м высота доски (бруса), мм
4.5 4 3.5 3 2.5 180 170 160 150 140 130 120 120
5 4.5 4 3.5 3 200 190 180 170 160 150 140 140
5.5 5 4.5 4 3.5 210 200 190 180 170 160 160
6 5.5 5 4.5 4 220 210 200 190 180 180
6.5 6 5.5 5 4.5 230 220 210 200 200
6.5 6 5.5 5 240 230 220 220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Стропильная система вальмовой крыши: особенности и калькулятор

Расположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Стропильная система вальмовой крыши: особенности и калькулятор

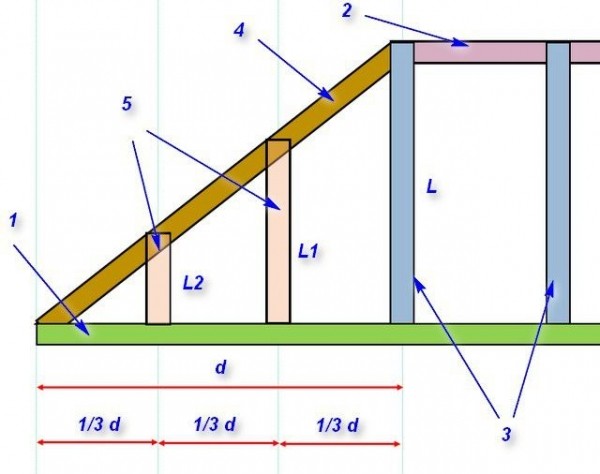

Боковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Стропильная система вальмовой крыши: особенности и калькулятор

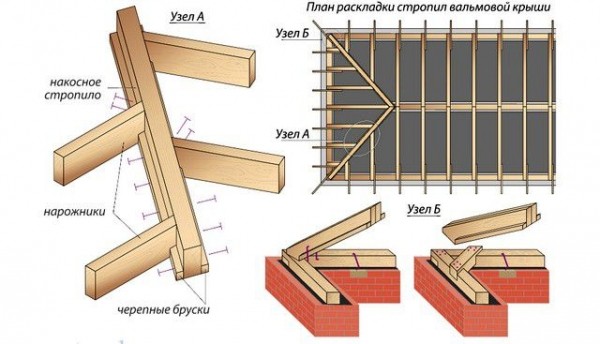

Схема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

  • Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
  • Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системы Сечение пиломатериала, мм
Мауэрлат Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги Доска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брус Брус 100×100, 100×150, 100×200.
Затяжки (ригели) Доска 50×100, 50×150.
Стойки, детали шпренгельной опоры Брус 100×100, 150×150.
Подкосы, кобылки Доска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балка Доска 20×100, 25×150.
Обрешетка Доска 25 ×100, 25×150 мм. Для сплошной обрешетки – фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других  материалов придется приобретать для завершения строительства крыши.

Стропильная система вальмовой крыши: особенности и калькулятор

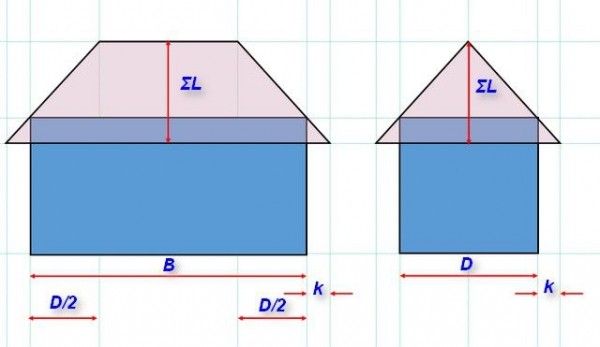

Схема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Видео: полезная информация по стропильной системе вальмовой крыши

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
