Столярные тиски своими руками для верстака

0 353

Самые простые самодельные столярные тиски для верстака своими руками, подробные фото изготовления.

Столярные тиски — довольно полезный инструмент для домашней мастерской. Но их покупка может обойтись в несколько тысяч рублей. Для гаражных самоделкиных, дарю идею бюджетного варианта столярных тисков.

За основу я взял конструкцию тисков «Моксона» с двумя винтами – очень надежная конструкция, при этом несложный в изготовлении.

Материалы для изготовления:

Содержание статьи:

  •  Брус 90 х 45 мм длиной 500 мм.
  •  Фанера 90 х 500 мм толщиной 10 мм.
  •  Гайки врезные М10 – 4 шт.
  •  Две шпильки М 10 х 250 мм.
  •  Саморезы.
  •  Кусок проволоки.
  •  Клей ПВА.
  •  Наждачная бумага.

Сразу хочу уточнить, можете использовать свои типоразмеры под свой верстак. Естественно, чем больше диаметр резьбы, тем надежней будет крепление. Можете использовать крепеж М12, врезные гайки такого типоразмера имеются, хотя и не самые ходовые – в магазине может не оказаться.

Изготовление столярных тисков

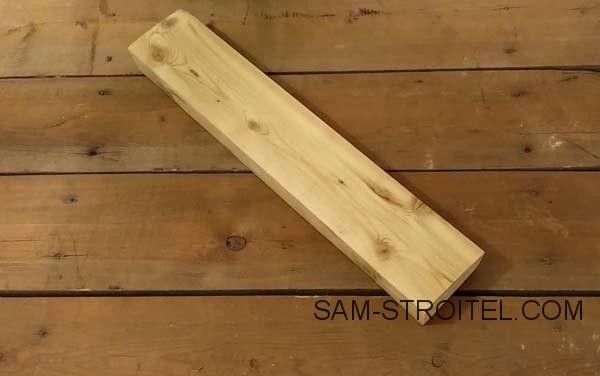

Для начала подготовим материал для губок тисков – брус и фанеру, пилим в необходимые размеры, которые послужат основой столярных тисков.

Столярные тиски своими руками для верстака

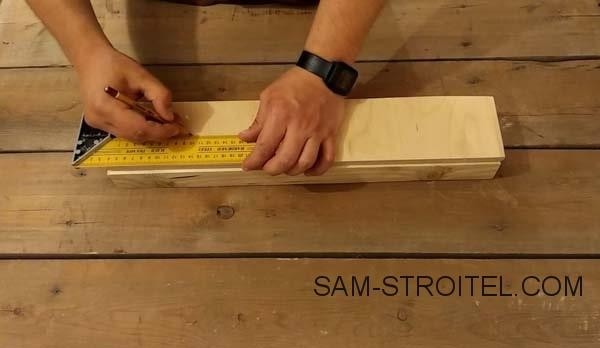

При помощи угольника и карандаша делаем отметки для будущих мест сверления.

Столярные тиски своими руками для верстака

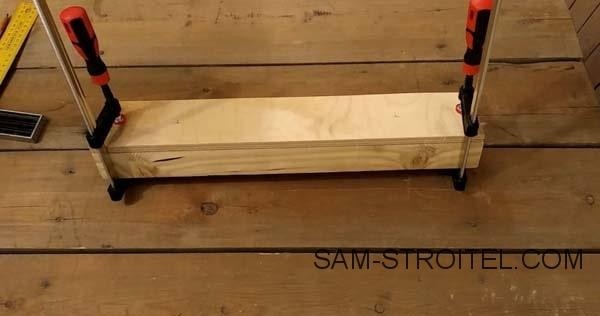

Для удобства закрепляем элементы струбциной для совместной обработки фанеры и бруса.

Столярные тиски своими руками для верстака

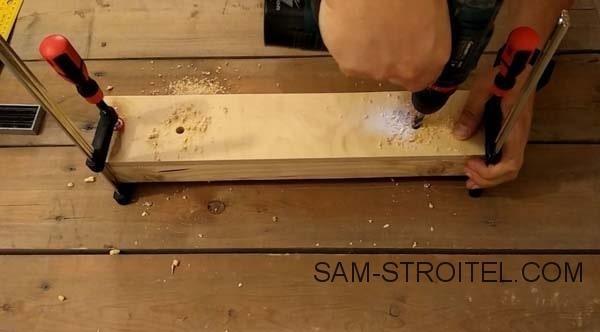

При помощи сверла проделываем два отверстия диаметром 12 мм.

Столярные тиски своими руками для верстака

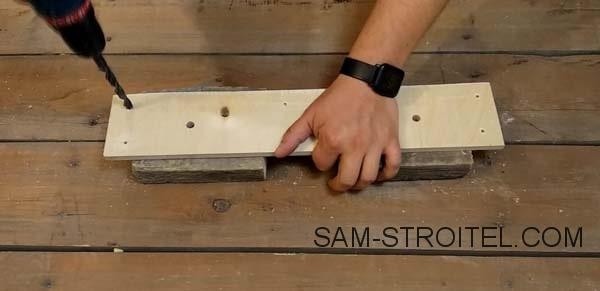

Далее отдельно в фанере по периметру выполняем шесть отверстий под саморезы диаметром 3 мм. Потом сверлом на 10 выполняем фаски, чтобы спрятать шляпки саморезов. Лучше отверстия выполнять комбинированным сверлом с зенкером, но у меня такого не оказалось.

Столярные тиски своими руками для верстака

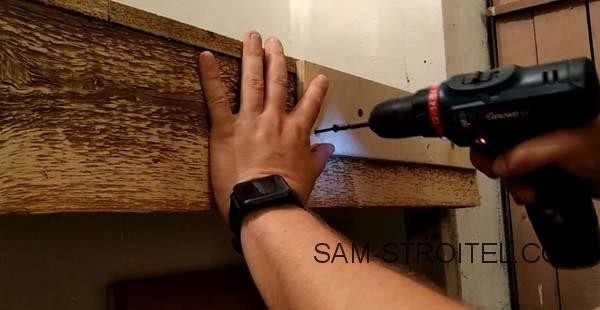

Саморезами крепим фанеру к верстаку.

Столярные тиски своими руками для верстака

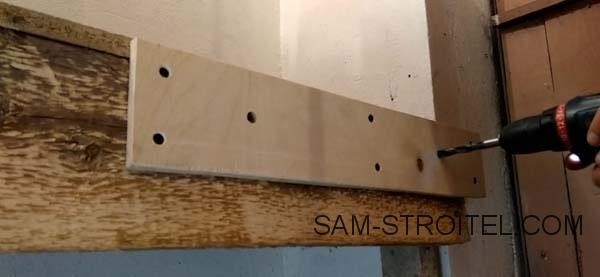

Используя отверстия на 12 мм в качестве направляющих просверливаем насквозь верстак.

Столярные тиски своими руками для верстака

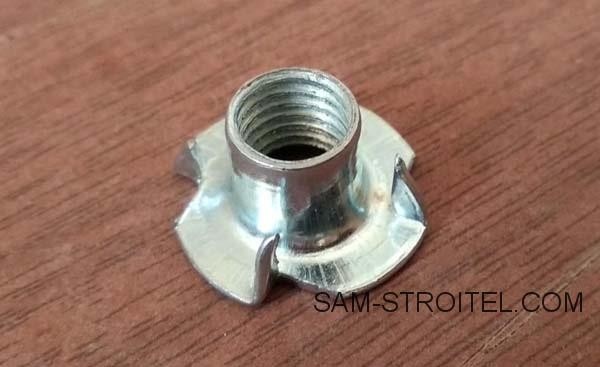

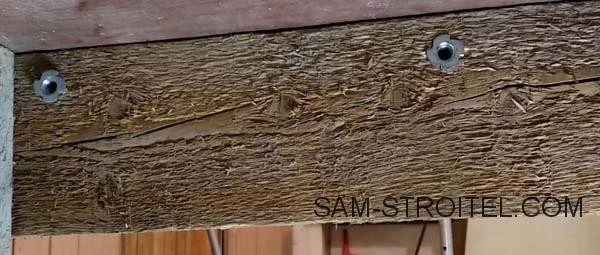

С внутренней стороны верстака, в место выхода сверла забиваем две врезные гайки М10.

Столярные тиски своими руками для верстака

Столярные тиски своими руками для верстака

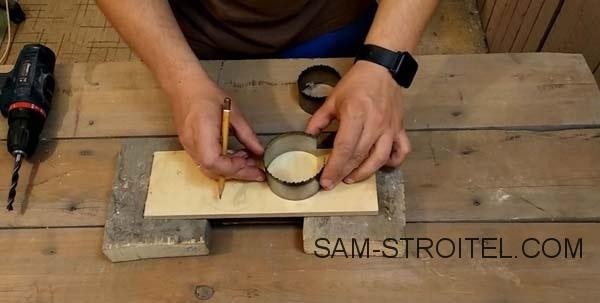

Теперь сделаем рукоятки. Для этого понадобятся две кольцевые коронки по дереву среднего и малого размера. Размечаем их диаметры на дереве при помощи карандаша.

Столярные тиски своими руками для верстака

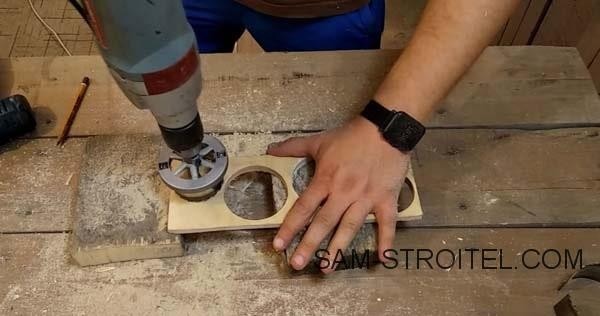

Вырезаем детали, используя дрель и коронки.

Столярные тиски своими руками для верстака

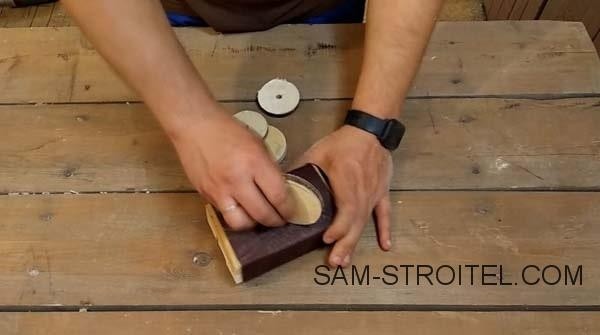

Шлифуем полученные детали на наждачной бумаге.

Столярные тиски своими руками для верстака

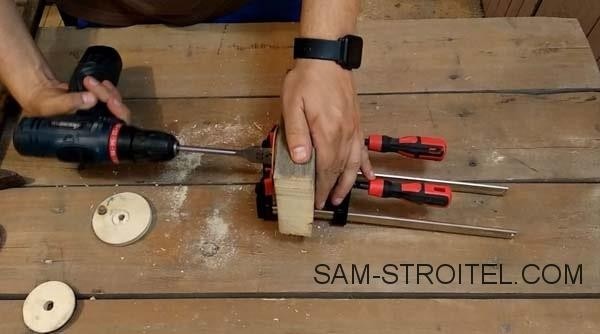

Перьевым сверлом (лучше это делать сверлом форстнера) на 22 делаем небольшие углубления в деталях большего диаметра.

Столярные тиски своими руками для верстака

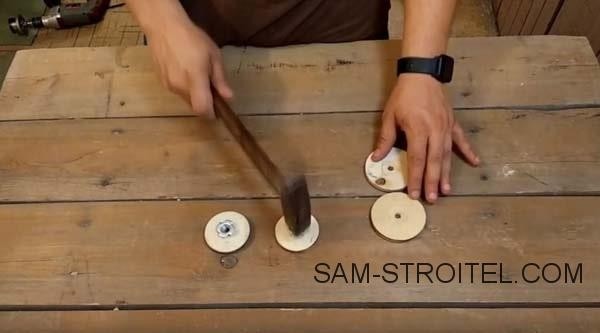

В маленькие круги забиваем две врезные гайки.

Столярные тиски своими руками для верстака

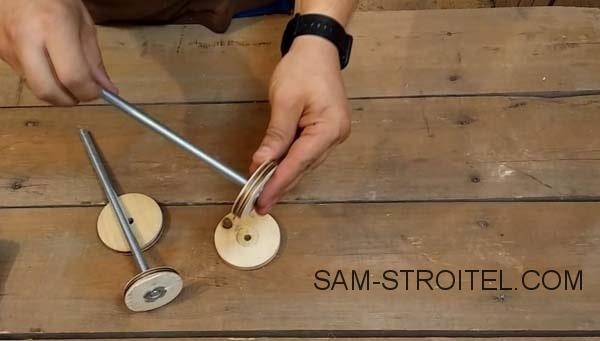

Вкручиваем в конструкцию шпильки М10.

Столярные тиски своими руками для верстака

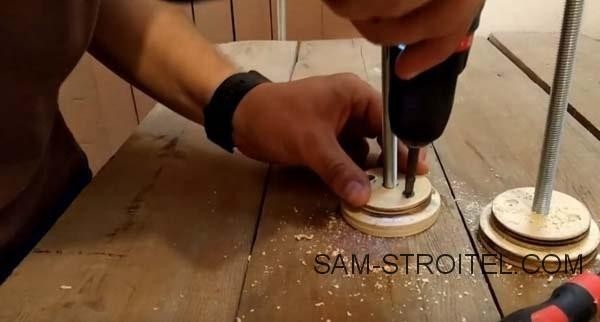

Контрим шпильки — плоскогубцами отрезаем небольшой кусок проволоки и вставляем его в просверленное отверстие по границе резьбы.

Столярные тиски своими руками для верстака

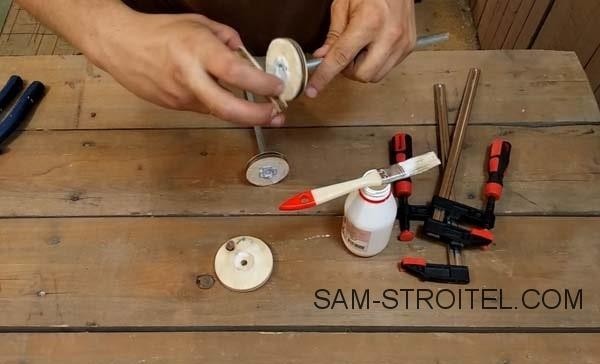

Склеиваем большой круг с маленьким, используя кисть и столярный клей (ПВА).

Столярные тиски своими руками для верстака

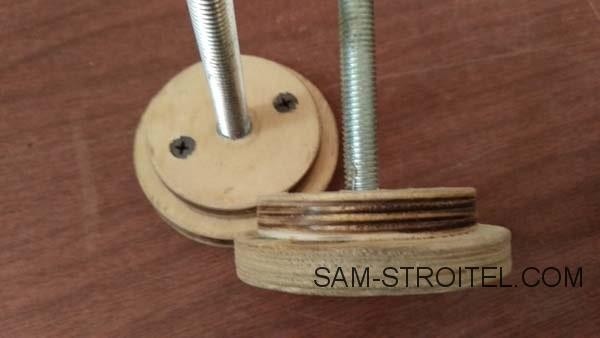

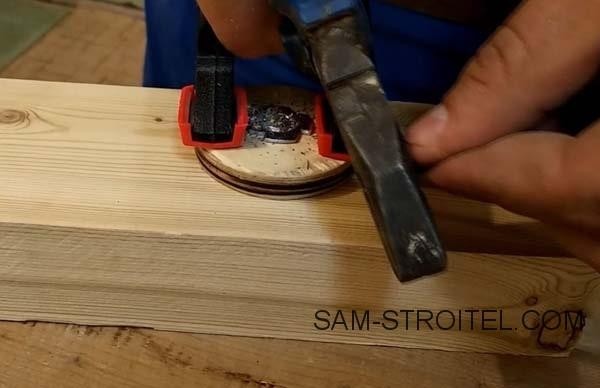

Для надежности скрепляем круги саморезами.

Столярные тиски своими руками для верстака

Получились вот такие рукоятки для тисков.

Столярные тиски своими руками для верстака

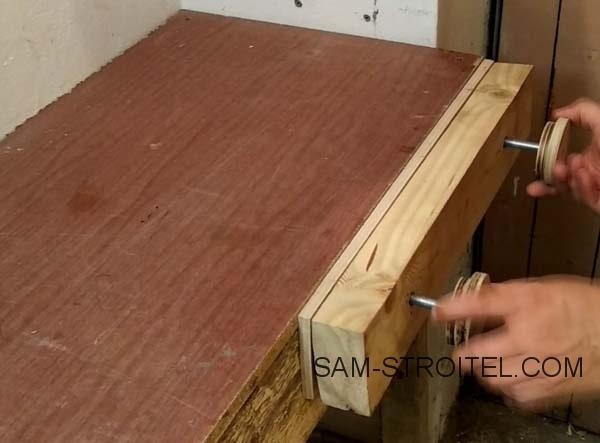

Собираем конструкцию.

Столярные тиски своими руками для верстака

Столярные тиски своими руками для верстака

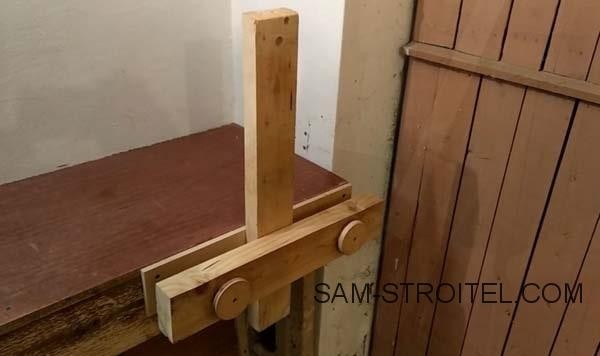

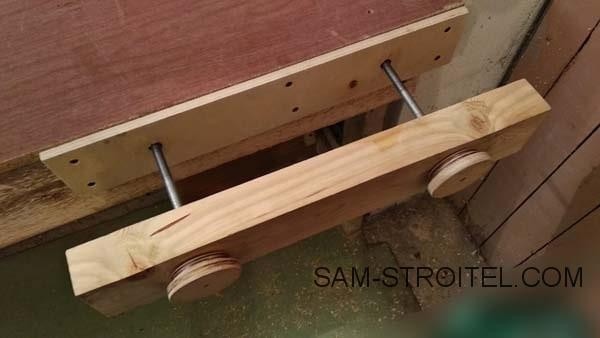

В результате, получились, простые и практичные столярные тиски для верстака, сделанные своими руками из подручных материалов.

Столярные тиски своими руками для верстака

Автор самоделки: Денис. г. Ростов-на-Дону.
