Стойка для дрели своими руками

0 531

Сделал стойку для дрели своими руками, далее фото и подробное описание изготовления сверлильного станка.

Уже давно собирался сделать стойку для дрели, и вот наконец то дошли руки. В гараже нашел 120 швеллер, полосу 20 х 4 мм, и профильную трубу 40 х 40 х 2 мм.

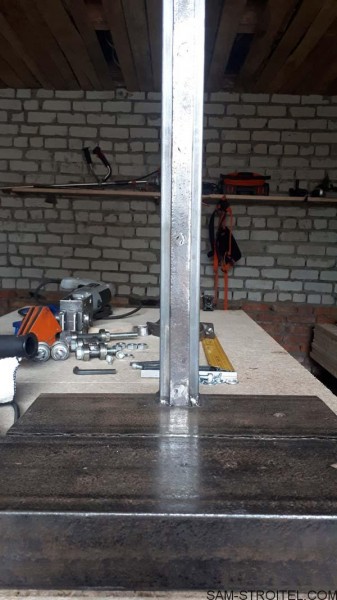

Первым делом сварил основание для будущего станка.

Стойка для дрели своими руками

Высота стойки получилась 500 мм, размеры профтрубы и полосы взял такие, потому, что были найдены в ящике 201 подшипники их ширина ровно 10 мм
Затем начал делать каретку, железо на каретку тоже все было под рукой, докуплены только 5 подшипников, шпилька М12 и соответственно гайки и шайбы М12. Втулки выточил знакомый токарь.

Стойка для дрели своими руками

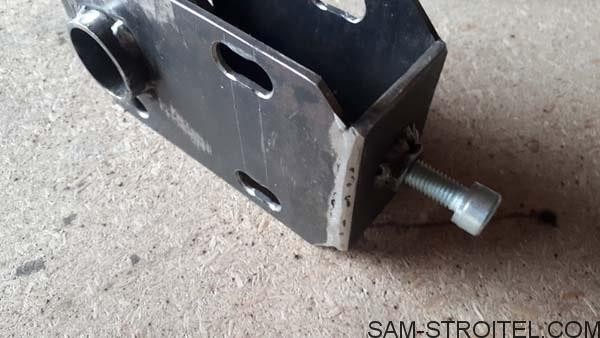

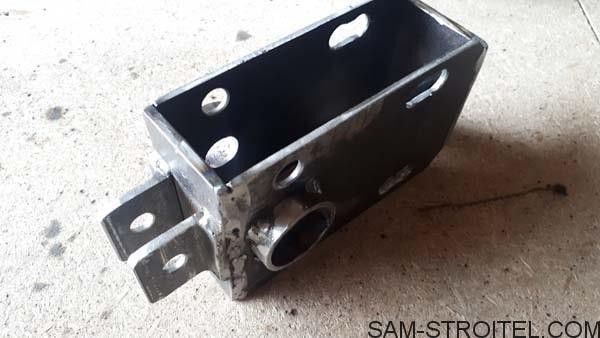

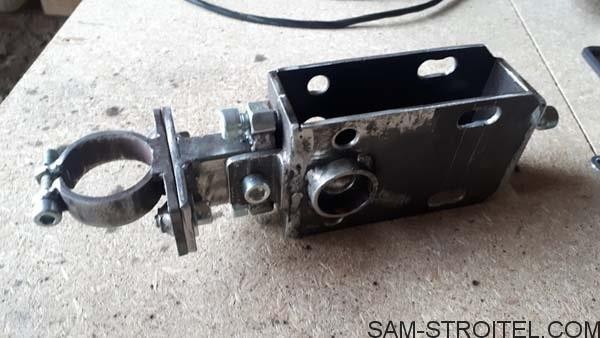

Сделал каретку.

Стойка для дрели своими руками

Стойка для дрели своими руками

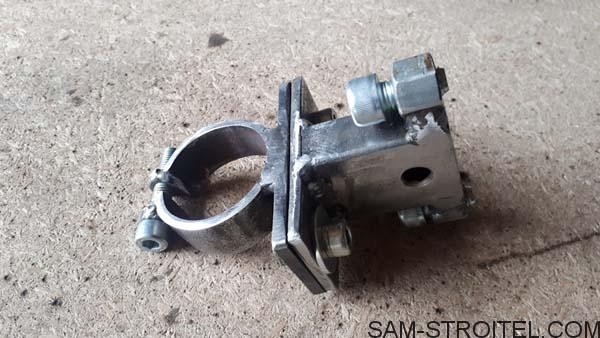

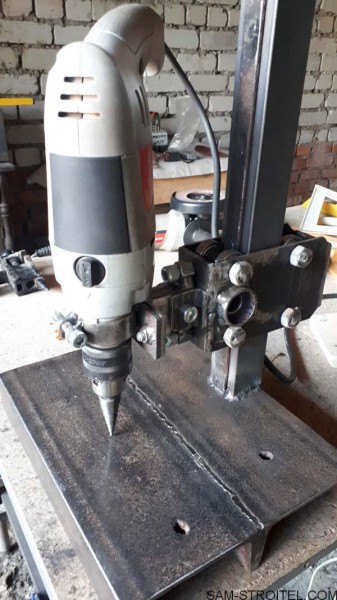

Сделал крепление дрели.

Стойка для дрели своими руками

Стойка для дрели своими руками

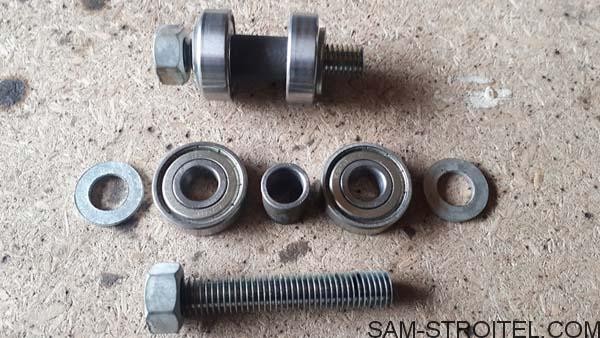

Передние подшипники для каретки.

Стойка для дрели своими руками

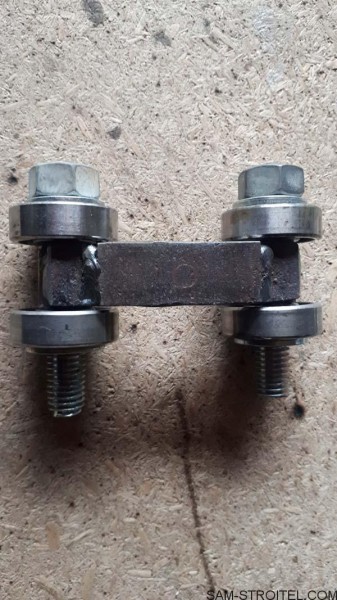

Задние подшипники каретки, прижимные.

Стойка для дрели своими руками

Подъем-опускание сделал тросовым приводом, он мне показался самым быстро выполнимым, но и на испытаниях не подкачал, дрель на 750 Вт полностью справляется.

Стойка для дрели своими руками

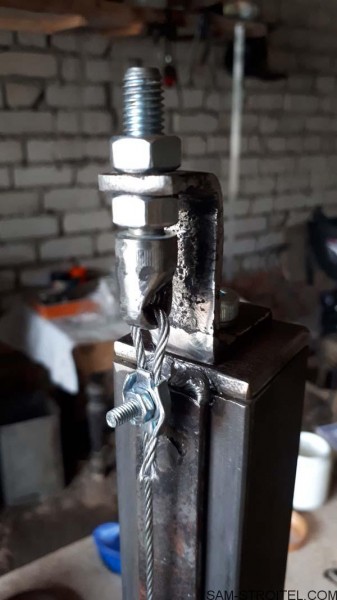

На фото показан механизм натяжения.

Стойка для дрели своими руками

Рукоятку сделал из прутка 10 мм и гаек М12.

Стойка для дрели своими руками

Стойка для дрели своими руками

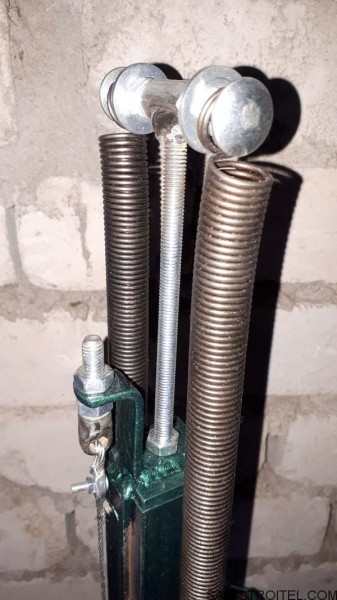

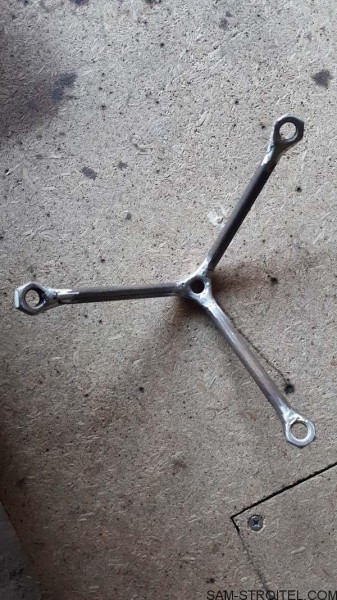

Пружины сначала не хотел ставить, но потом все же решил, с ними удобнее. Сначала поставил одну сзади, но ей не хватило сил поднять такой вес. Думая как разместить две штуки пришел к такой схеме, в центре стойки болт М8х200 с приваренной на шляпке удлиненной гайкой.
Болта М8 хватает вполне, еще плюс им можно регулировать натяжение так как еще только половина его находится снаружи.

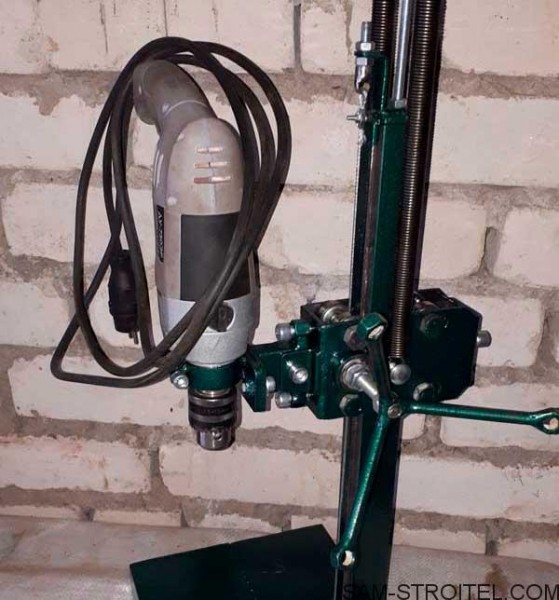

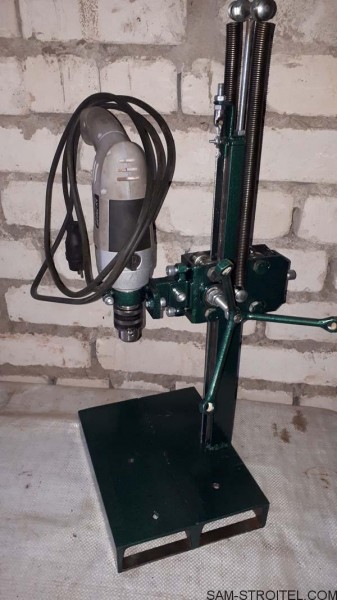

В результате получилась вполне удачная самодельная стойка для дрели, осталось сделать ещё тиски.

Стойка для дрели своими руками

Автор самоделки: BeliySanya.
