Стеклопрофилит — что это, где и как применяется

На отечественном строительном рынке время от времени появляются все новые и новые материалы. Некоторые из них давно популярны в европейских странах, а у нас отчего-то незаслуженно подзабыты. Один из примеров подобных материалов — это профильное стекло или стеклопрофилит. Его используют как в частном, так и в промышленном строительстве для возведения стен и перегородок.

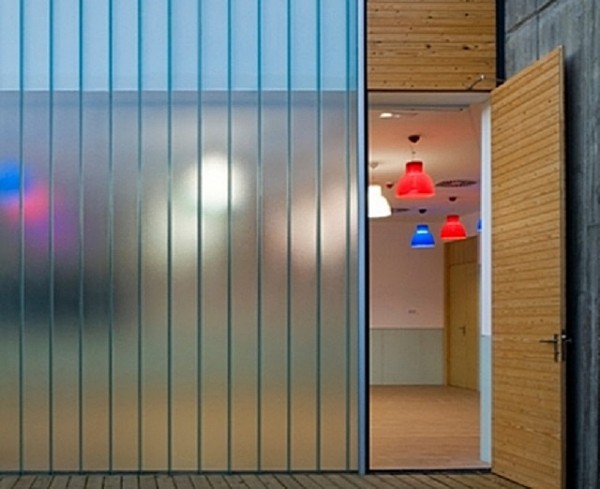

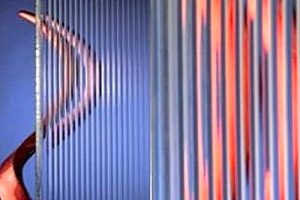

Стеклопрофилит — что это, где и как применяется

В отечественной архитектуре этот материал пока не нашел широкого распространения. Однако, во многом это может быть следствием недостаточности информации. Если принять во внимание его характеристики, надежность и эстетику, можно надеяться, что профильное швеллерное стекло (это одно из названий) в скором времени станет более популярным. Итак, в настоящей публикации давайте разберемся: стеклопрофилит — что это, где и как применяется.

Общие сведения о профильном стекле

Немного истории

Немногие из тех, кому уже доводилось сталкиваться с этим материалом, знают, что пионерами в его разработке и использовании были советские инженеры Н. М. Быстров, Г. А. Бабинов, В.С. Щукин и Г. А. и Н.П. Кабанов. Мало того, еще в СССР профильное стекло начали серийно производить на Борском стекольном заводе, и под него даже был разработан специальный ГОСТ (21992—76). Эту новинку предполагалось широко использовать в качестве стен, перегородок в общественных зданиях. Рассматривалось швеллерное армированное стекло также в качестве материала для покрытия светопроницаемой кровли.

За рубежом стеклопрофилит появился гораздо позже. Тем не менее, сложилось так, что сегодня его поставляют на российский рынок преимущественно именно по линии импорта: производство этого материала в РФ практически сошло на «нет», а предлагаемый стеклопрофилит изготовлен в основном в европейских странах.

Особенности стеклопрофилита

В России профильное стекло изначально называют «стеклопрофилитом», но изделия европейских производителей часто именуют по импортному же и названию: «U-glass», не переводя и не меняя его. Сути это не меняет.

Материал производится в заводских условиях по технологии непрерывного проката, и это дает ему немалое количество преимуществ перед обычным листовым стеклом. Стеклопрофилит выпускается в швеллерном и коробчатом варианте. В настоящей публикации основной упор в рассмотрении будет сделан на швеллерных вариантах материала.

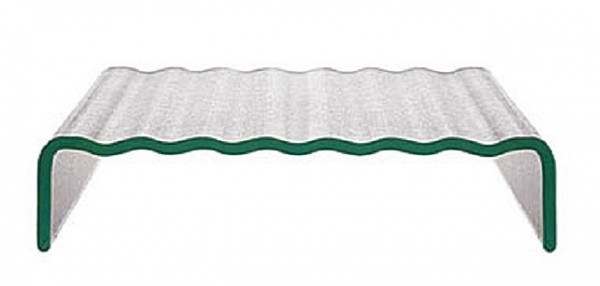

Характерная форма швеллерного стеклопрофилита

Стеклопрофилиту придается П-образная форма, он может обладать гладкой поверхностью или же иметь какой-то рельефный «рисунок». Как правило, фактура поверхности приятна на ощупь. Стекло тоже далеко не всегда бесцветное — разнообразие оттенков, в котором производится материал, позволяет использовать его в дизайнерском оформлении фасадов и интерьеров. Стеклопрофилиты, кроме того, могут иметь разную степень прозрачности, что позволяет создавать очень интересные визуальные эффекты. А благодаря тому, что материал пропускает свет, перегородка из него, которая даже удалена от окна, не перекроет естественного освещения для отделенного ею помещения.

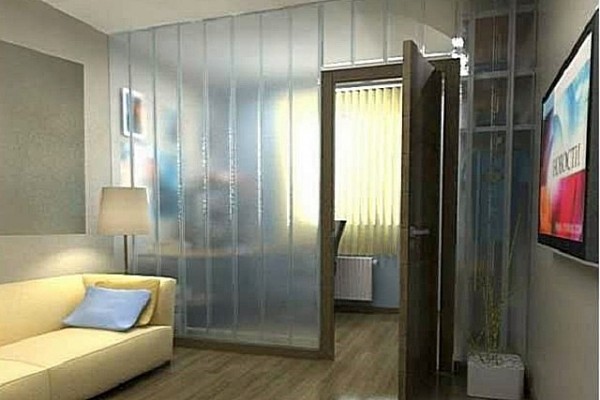

Перегородка из стеклопрофилита, разделяющая две комнаты

В то же время, как это ни странно, такая конструкция обладает довольно выраженной способностью гасить распространение шумов. Нормальные на бытовом уровне звуки из комнаты, имеющей стеклянную стену, практически не будут слышны в соседнем помещении. Если же из стеклопрофилита возводятся внешние стены, то они тоже надежно защитят помещения от уличного шума.

Кроме того, такое профильное стекло вполне можно отнести к антивандальным материалам. Перегородку из качественного стеклопрофилита довольно сложно разбить или поцарапать, а также испортить какими-то красящими составами. Кроме того, стекло при необходимости легко очищается от различных загрязнений.

Поэтому стеклопрофилит с успехом применяют для формирования внешних стен, для закрытия им оконных проемов и возведения внутренних перегородок в общественных зданиях, таких, как торговые центры, медицинские учреждения, кафе и рестораны, вокзалы, спортивные сооружения и т.п.

Комната с одним окном разделена на два изолированных помещения прозрачной перегородкой из стеклопрофилита.

Отличным решением станет перегородка из стеклопрофилита в том случае, если необходимо разделить комнату с одним окном на две закрытые зоны. Она не будет мешать свету проникать в помещение, не имеющее оконного проема, и в то же время получившиеся комнаты в плане звукоизоляции получаются совершенно изолированными.

Основные технические характеристики материала

Стеклянные швеллеры являются крупногабаритными изделиями, толщина стекла в которых составляет 6÷7 мм. Их максимальная длина — 7000 мм, ширина профиля доходит до 750 мм. Светопропускаемость профилей может быть разной и варьироваться от 40 до 65% и более.

Неармированные стеклянные швеллеры рассчитаны на кратковременную нагрузку не меньше, чем 1÷1,2 МПа.

Явным недостатком материала является его неустойчивость к воздействию высоких температур и открытого пламени. В таких условиях стеклопрофилит довольно быстро дает трещины.

В таблице ниже собраны для сравнения некоторые технические характеристики стеклопрофилита швеллерного типа отечественного и зарубежного производства:

Происхождение	Светопропускающая способность, %	Средняя плотность в составе конструкции , кг/м³	Коэффициент теплопроводности, Вт/(м×℃)	Предел прочности на сжатие, МПа	Ширина и длина швеллера, мм	Толщина стекла, мм
Отечественный материал	40÷70	800	0.4	4÷5	250÷300 / до 6000	5÷6
Зарубежные изделия	55 ÷65	500	0.48	1÷1,2	до 750 / до 7000	6÷7

Обзор стеклопрофилита ведущих зарубежных производителей

Самыми известными производителями, представляющими свою продукцию на российском рынке, являются немецкие компании «Glasfabrik LAMBERTS GmbH & Co.KG» и «Pilkington — Pilkington Profilit™», изделия которых пользуются спросом по всему миру.

В настоящем разделе будут представлены некоторые данные об этих производителях, а также рассмотрены популярные модели стеклянных швеллеров, предлагаемых ими потребителям.

Компания «Glasfabrik LAMBERTS GmbH & Co.KG.»

Предприятие «Glasfabrik LAMBERTS GmbH & Co.KG» работает с «почтенного» 1887 года. Оно было основано инженером Л. Ламбертсом и изначально специализировалось на производстве стеклянных изделий. В современном ассортименте компании — профильные стекла «LAMBERTS LINIT», а также узорчатые декоративные разновидности стекла. На заводе, естественно, используется самое современное оборудование и инновационные технологические процессы. Имеется вся необходимая сертификация по строгим стандартам Евросоюза.

Этого производителя на российском рынке представляет компания «АРХИБУТ».

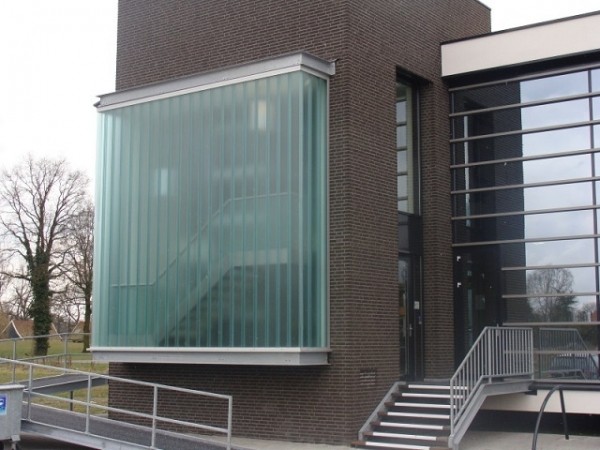

Оформление лестничного пролета с помощью профильных швеллеров позволяет сэкономить на освещении в дневной период

Продукция «LAMBERTS LINIT» широко востребована в Европе в качестве материала для дизайнерских фасадов общественных и производственных строений, так как помогает в значительной степени экономить электроэнергию в помещениях — заводских цехах, офисных зданиях, в бассейнах, культурных центрах и т.п. Изделия «U-Glass» позволяют создать светопроницаемые конструкции, имеющие большие площади остекления. Активно обращаются к подобной технологии и при строительстве индивидуального жилья. Монтаж стеклянных конструкций из стеклопрофилита достаточно прост, так как не требует специального оборудования для скрепления между собой стеклянных швеллеров.

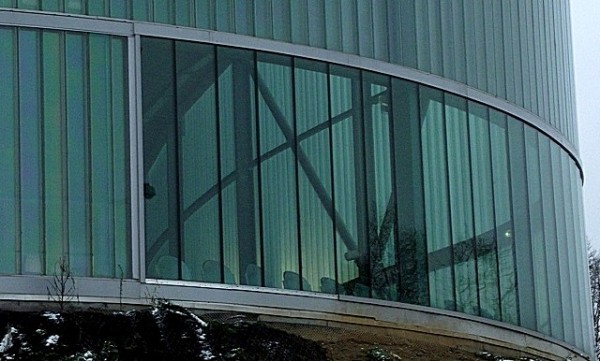

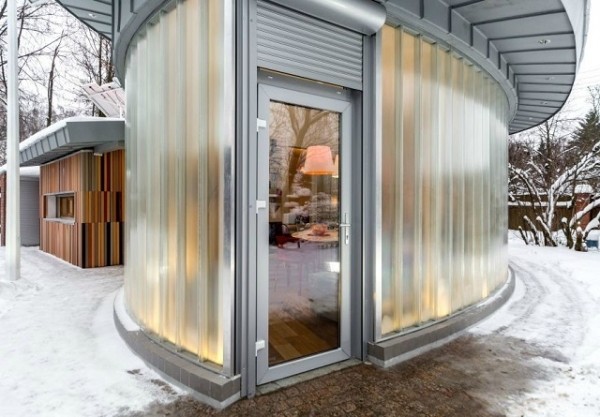

Фасад общественного здания округлой формы, облицованный стеклопрофилитом

Компания производит стеклянные профили, максимальная длина которых составляет 7000 мм, ширина 250 или 500 мм, со стандартной толщиной стенок 6÷7 мм.

В зависимости от того, насколько стеклянная стена должна сохранять тепло в помещении, может быть возведена конструкция, где швеллеры будут установлены в один или два слоя. При необходимости создать эффективное утепление помещения, используется стеклянный швеллер 1.7W, имеющий энергосберегающее покрытие, установленный по технике двойного монтажа. Кроме того, для утепления конструкции может быть применен светопроницаемый теплоизолирующий материал, который помещается внутрь сформированных камер стеклопрофилита.

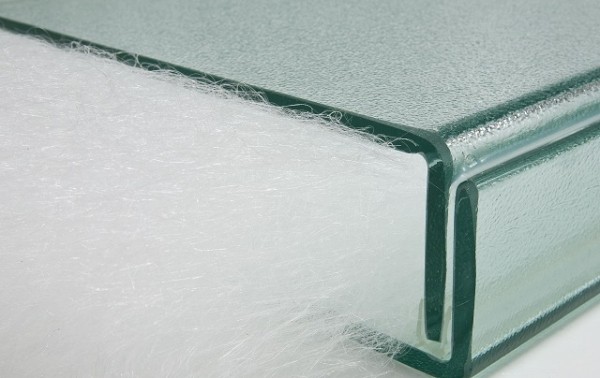

Утеплитель, используемый в стенах из стеклопрофилита, обладает способностью пропускать свет. Параметры этого вида утеплителя постоянны, он имеет толщину 56 мм и удельную плотность 5 кг/м².

При необходимости обеспечения помещений здания, фасад или оконные проемы которых закрыты стеклянными швеллерами, дополнительной защитой от солнца, используется профильное стекло со специальным покрытием «SOLEX».

Если ограждающая конструкция должна обладать повышенной прочностью, то для ее возведения можно выбрать стеклянные профили, армированные металлической сеткой.

Ниже расположена таблица, в которой приведены варианты поверхностей стеклопрофилита «LAMBERTS LINIT» по прозрачности и рельефу. На иллюстрациях для примера показано, как будет виден сквозь стеклянную панель один и тот ж яркий объект: слева – издали, справа – с приближением.

Иллюстрация	Название и краткое описание создаваемого эффекта

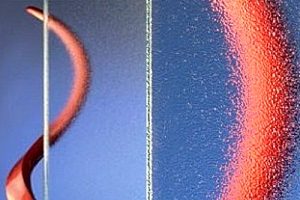

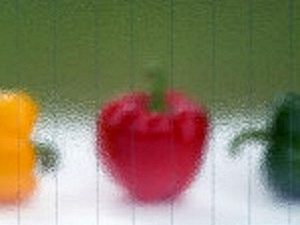

	«504 PERL». Наименование этого вида стеклопрофилита в переводе означает «жемчужина». Необходимо отметить, что этот рельеф стекла, состоящий из многочисленных прозрачных крупинок, красиво рассеивает свет. Его действительно можно назвать жемчужиной в коллекции стеклянных профильных изделий.

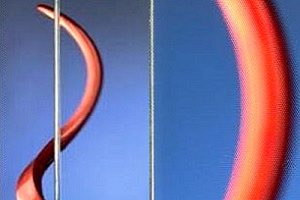

	«CLARISSIMO» — это практически прозрачный вариант стеклопрофилита. Он может быть использован для установки в оконный проем или же для обустройства панорамного большого окна в жилых помещениях. Кроме того, его можно комбинировать со стеклянными швеллерами, имеющими матовую или рифленую поверхность.

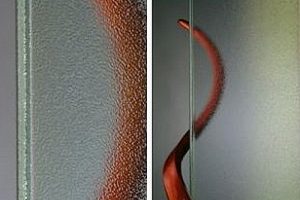

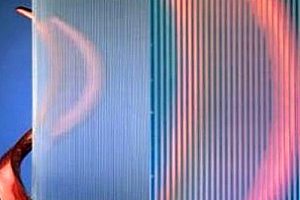

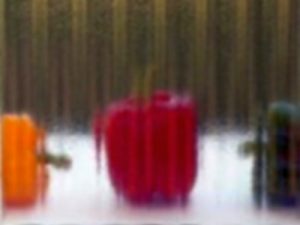

	«CORD» — это профили, имеющие рифленый вертикальный рисунок, полоски которого имеют структуру тонкого скрученного шнура. Благодаря такому рельефу создаются причудливые оптические эффекты, причем их изменение происходит в зависимости от того, под каким углом падает взляд.

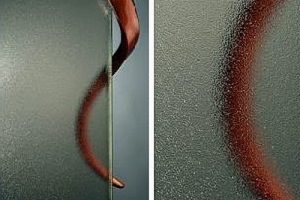

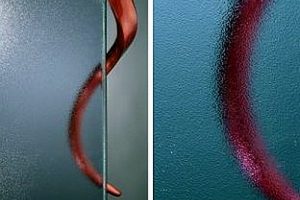

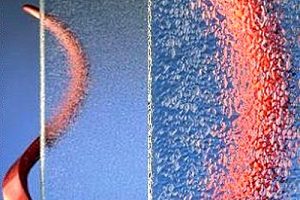

	«ICE» — рельеф этого стекла напоминает поверхность льда, образовавшегося в результате длительного замерзания капель воды, или же влаги, застывшей на стекле.

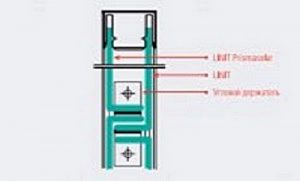

	«PRISMASOLAR» переводится, как солнечная призма. Профили с таким рельефом могут быть установлены вертикально или горизонтально. При монтаже их горизонтально с фасадной стороны здания будет происходить регулировка освещения помещения в зависимости от высоты расположения солнца.

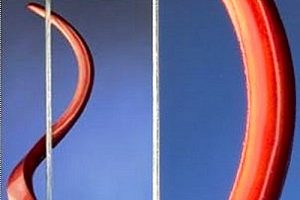

	«SOLAR» — это название переводится, как солнечное. При попадании солнечных лучей на такие изделия, их поверхности начинает светиться разноцветными искорками. Стекло почти прозрачное, с небольшой мягкой размытостью, из-за чего поверхность визуально выглядит шелковистой.
	Стеклянные швеллеры, обозначенные 1.7W, имеют специальное теплоизоляционное пленочное покрытие на базе оксидов металлов, отражающее инфракрасное излучение внутрь помещения. Благодаря такому эффекту теплоизоляционные качества стеклянных ограждающих конструкций возрастают на 30% по сравнению с обычным стеклопрофилитом.
	«AZUR» — это наименование покрытия стеклянных швеллеров с любым рельефным рисунком, которое придает прозрачному стеклу голубовато серый оттенок.
	«SOLEX» — это наименование покрытия стеклопрофилита, применяемого для внешнего остекления строений, которые необходимо защитить от интенсивного солнечного излучения, особенно воздействия ультрафиолета. Такое остекление является актуальным для южной стороны дома, где солнце практически целый день направлено в стены и окна.

Существует еще несколько обозначений, которые указывают на определенные характеристики изделия.

• «LINIT TOUGH» — это обозначение термически закаленного стекла. Оно касается всех моделей стеклопрофилита, кроме тех, что имеют другое обозначение — «LONGITUDINAL WIRES». Длина изделий из закаленного стекла достигает 7000 мм. К его преимуществам можно отнести следующие качества:

— механическая прочность этого материала выше в пять раз по сравнению с обычным стеклом;

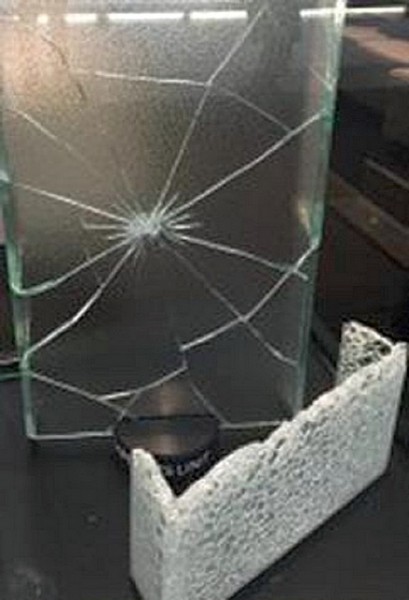

Эксперимент по разбиванию стеклопрофилита из обычного и закаленного стекла

— закаленный материал при ударе разбивается на мелкие осколки, которые безопаснее крупных острых кусков стекла;

— выраженная устойчивость к высоким и низким температурам, а также к их резким перепадам, что особенно важно для внешнего остекления, когда стекло может нагреваться до 80÷120 градусов.

Интересно, что каждая партия изделий из закаленного стекла проходит специальный тест — «Heat soak test», который выявляет экземпляры, склонные к саморазрушению. Причиной спонтанного саморазрушения являются никель-сульфидные образования в толще материала. Если стекло прошло такой тест по европейским стандартам, то практически исключается риск боя изделий при их транспортировке.

• «LOW IRON» — это стекло с пониженным содержанием железа, благодаря чему материал почти не имеет цвета. Кроме того, низкое содержание солей железа увеличивает коэффициент светопроницаемости стекла до 90%. Такое стекло присутствует только в серии, обозначенной Р26/60/7 «SOLAR».
• «LONGITUDINAL WIRES» — это обозначение армированных проволочными вставками изделий. Их использование необходимо при высокой вероятности механических повреждений конструкции. Такие изделия относятся к сериям 504 и «Clarissimo».

Цены на стеклоблоки

Стеклоблоки



Стеклопрофилиты производства компании «Pilkington»

«Pilkington» — это стеклянные профили, выпускаемые германской компанией «Pilkington — Pilkington Profilit™». Продукция очень известная, поставляется по всей Европе, в США, в другие страны, в том числе и в Россию. В традициях строительства европейских стран материал широко используется в загородном строительстве как для возведения фасадов, так и для обустройства перегородок.

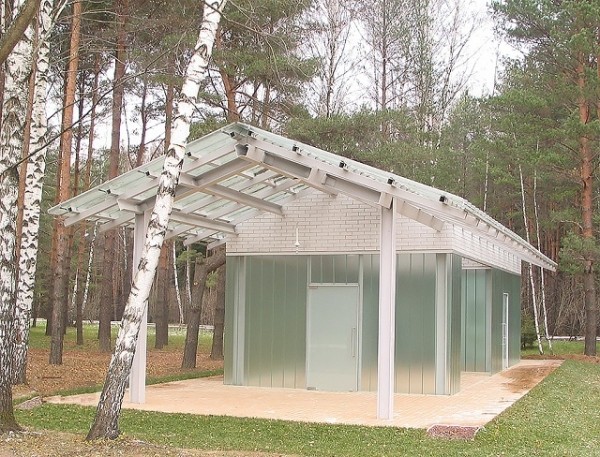

Павильон для бассейна на загородном участке

Отлично подходит этот материал, например, для возведения павильона закрытого бассейна. Стеклянные стенки защитит воду от попадания пыли и грязи, купающихся людей — от ветра, при этом сохранив естественное освещение на весь световой день.

Стеклопрофилит «Pilkington» производится с различными эффектами стекол, а также с разными степенями их прозрачности. В предлагаемой таблице представлены варианты стеклянных швеллеров, поступающих в продажу:

Иллюстрация	Название модели и краткое описание создаваемого эффекта

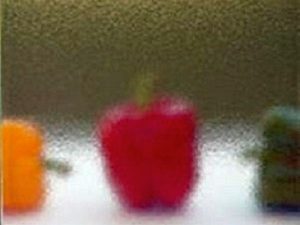

	«Wired 8» дословно переводится, как «проволочный». Так оно и есть на самом деле — это армированный стеклопрофилит, который отлично подойдет для возведения стен павильонов. Материал, укрепленный проволокой, находящейся в толще стекла, является более прочным, чем изделия из обычного или закаленного стекла.

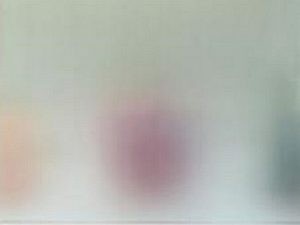

	«Wave Opal» («Волна опаловая») — это название соответствует рельефу и глубокой матовости стекла. Благодаря сочетанию этих двух факторов, стекло стало практически непрозрачным, за ним сложно рассмотреть точные очертания предметов. Этот вариант хорошо подойдет для формирования душевой кабины в ванной комнате, а также перегородки, разделяющей помещение.
	«Wave Low Iron» («Волна с низким содержанием железа»). В этом названии кроется две характеристики материала — это рисунок рельефа, а также невысокое содержание в нем железосодержащих присадок. Благодаря второй характеристике, несмотря даже на матовый эффект, такое стекло имеет довольно хорошую светопроницаемость.

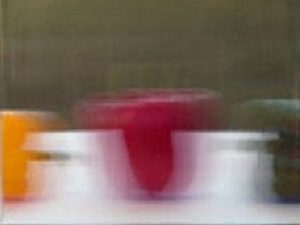

	«Wave» («Волна») — это практически тот же вариант, что и предыдущий, но количество железа в составе соответствует характеристикам обычного стекла. За счет этого светопропускаемость и прозрачность материала становится ниже.

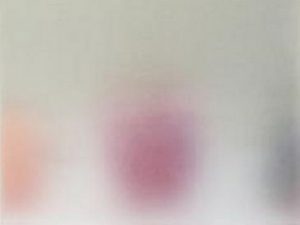

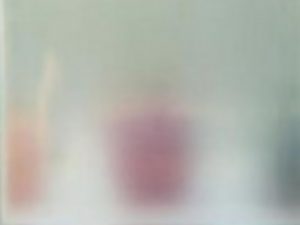

	«Opal» — название выбрано, по всей видимости, из-за схожести матовости и оттенка стекла с натуральным камнем «голубой опал». Этот вариант будет хорошо смотреться как в жилом, так и офисном интерьере.

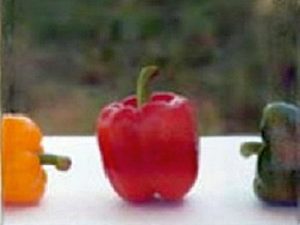

	«Clear» — практически полностью прозрачное стекло, дающее высокую четкость видимости предметов за ним. Такое стекло может быть установлено в обычный или панорамный оконный проем. Благодаря конструкции изделий и толщине стекла, стеклопрофилит отлично защитит помещение от ветра и сохранит накопившееся внутри строения тепло.
	«Standard» — выбирая это название, производитель, скорее всего, подразумевал эталон, то есть лучший из производимых компанией вариантов по рисунку рельефа. Действительно, стекло имеет эффект идущего за окном сильного дождя, от которого капли попадают на стекло и формируют красивые разводы.
	«Slim Line Opal» («Легкая линия – опал»), на самом деле матовость напоминает густую голубую дымку. Благодаря этому эффекту интенсивность естественного освещения увеличится.

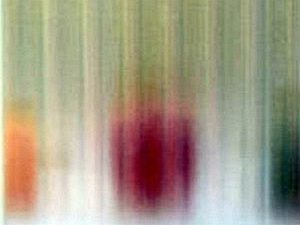

	«Slim Line» («легкая линия») не кажется такой легкой и приятной, так как изображение предмета, находящегося за стеклом искажается. При этом, смотреть через такое стекло весьма неприятно. Возможно, и этот вариант подходит для определенных случаев. Например, там, где как раз и нужно отвратить посторонние взгляды от попыток что-то рассмотреть.
	«Low Iron Opal» («Опал с низким содержанием железа») — это стекло с эффектом дымчатого голубого опала, но отлично пропускающего естественный свет в помещения. Подходит, как и все остальные варианты «опал», для обустройства душевой кабины, фасадов первого этажа, внутренних перегородок, стен павильонов для бассейнов, закрытых беседок и т.п.

Дополнительно стеклянные швеллеры «Pilkington» могут обладать следующими функциями:

• Изделия могут обладать солнцезащитным покрытием «Antisol», что позволяет защитить помещения, остекленные этим материалом, от агрессивных ультрафиолетовых излучений. Кроме того, благодаря этому покрытию стекла не нагреваются до высоких температур.
• Обозначение «Plus 1.7» проставляется на энергосберегающем стеклопрофилите, который способен удерживать в помещениях тепло. В комплексе с утеплительным материалом, конструкции, выстроенные из стеклянного швеллера, вполне способны выполнить функции капитальной стены даже в условиях низких зимних температур.
• Компания также производит армированные изделия и стеклянные швеллеры из закаленного стекла. Благодаря этим упрочнениям двухслойная перегородка, выстроенная из стеклопрофилита толщиной в 7 мм, способна выдержать акцентированно сильный удар футбольного или даже теннисного мяча.

Как проводится монтаж стеклянного швеллера?

Общие принципы монтажа

Стеклянный швеллер может быть использован для создания одинарной, двойной или даже тройной по толщине конструкции. При проведении остекления в два слоя, швеллеры монтируются парами. При этом их боковые стенки (полки) направлены по направлению друг к другу, в результате чего формируется стеклянный блок, имеющий прямоугольное сечение.

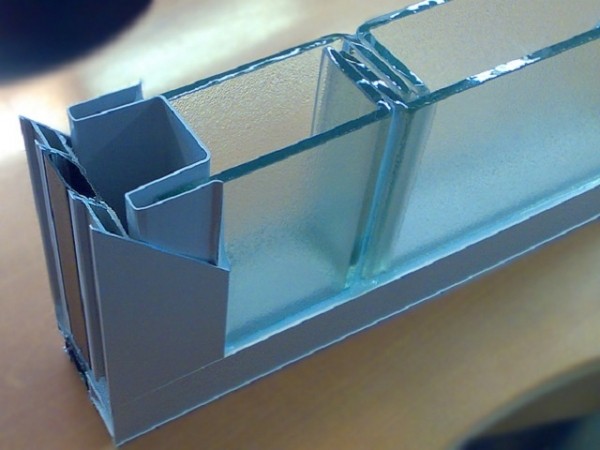

Демонстрационный разрез двухслойной ограждающей конструкции из стеклопрофилита, на котором хорошо видно, как соединяются швеллеры между собой, а также как устанавливаются в металлическую раму.

Варианты схем монтажа стеклопрофилита показаны в таблице:

Варианты схем	Краткое описание
	Установка стеклопрофилита горизонтально, чаще всего производится в тех случаях, когда высота проема в стене превышает длину швеллера, то есть выше 7000 мм. Соединение швеллеров осуществляется по такому же принципу, что и при горизонтальной установке.
	Вертикальный способ монтажа является самым распространенным при остеклении фасадов строений, а также возведении перегородок внутри помещений. Именно эта схема, представлена на фото конструкции в разрезе.

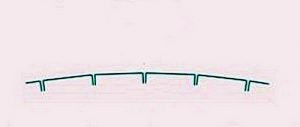

	Радиусный способ установки стеклопрофилита используется для формирования фасадных стен, а также лестничных колодцев. Этот вариант достаточно сложен и выполняется в один слой стеклопрофилита. Монтажные работы радиусной конструкции лучше доверить специалистам.

Операции по монтажу перегородки из швеллерного стеклопрофилита

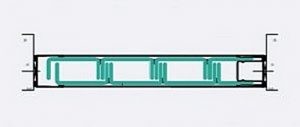

В этом разделе представлена вертикальная установка стеклянного швеллера в раму в два слоя по схеме, показанной выше.

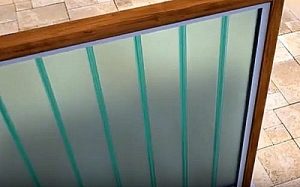

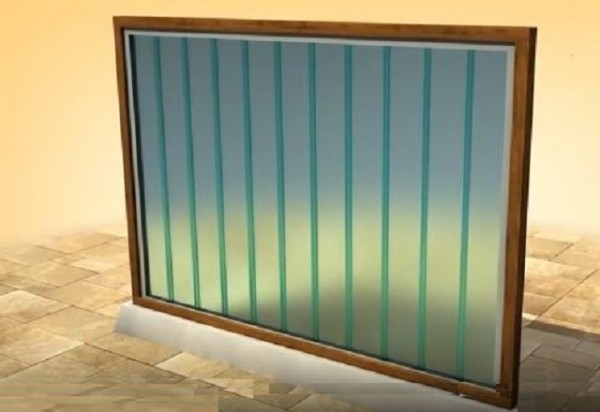

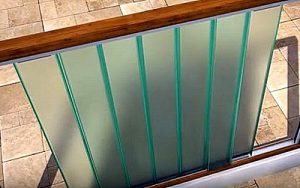

Обрамленная двухслойная перегородка из швеллерного стеклопрофилита

Последовательность монтажных работ по сооружению перегородки  представлена в таблице:

Иллюстрация	Краткое описание выполняемых операций

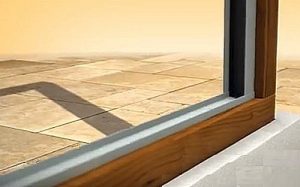

	В этом проекте предусмотрен вертикальный двухслойный монтаж стеклянных швеллеров в деревянную раму, на внутреннюю поверхность которой закрепляется специальный металлический профиль.
	В вертикальные профили, закрепленные на раму, заблаговременно монтируются резиновые прокладки, в которые будут упираться боковые стороны крайний панелей стеклопрофилита.

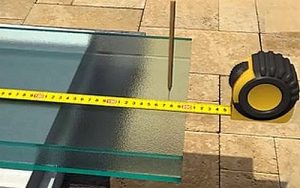

	Стеклянный швеллер укладывается горизонтально, измеряется, и если он имеет длину большую, чем высота внутреннего пространства рамы, делается отметка для среза излишка.

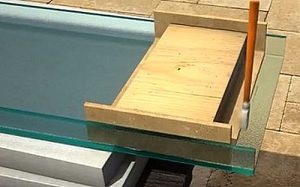

	Далее, по отмеченной линии укладывается линейка. На иллюстрации показано специальное приспособление, выполненное по ширине внутреннего пространства швеллера – так, безусловно, удобнее. Затем с помощью обычного, но качественного стеклореза отрезается излишек длины швеллера. По такому же принципу можно сразу подготовить все необходимое количество стеклопрофилита.

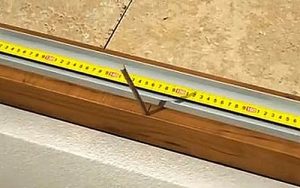

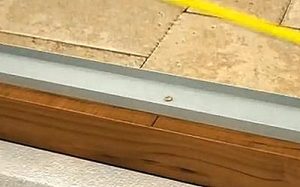

	После этого необходимо измерить длину нижней направляющей рамы и найти середину ее длины. С ориентацией на сделанную отметку, будет устанавливаться, и выравниваться первый швеллер, так как монтаж конструкции в данном случае желательно проводить именно от ее середины..

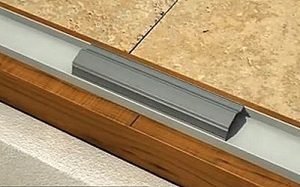

	Следующим шагом по центру нижнего профиля устанавливается пластиковый элемент, который будет выполнять функцию подставки под пару стеклянных швеллеров.

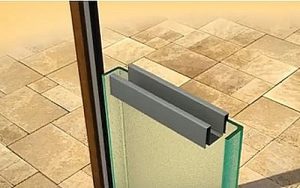

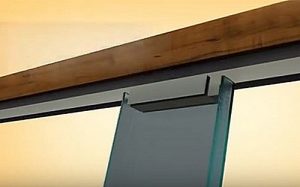

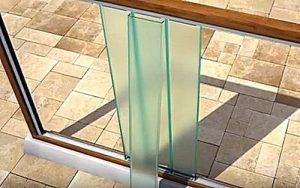

	Далее, на верхний край первого устанавливаемого в раму швеллера, надевается другая М-образная деталь, которая защитит края центральной полки стеклянного профиля от контакта с металлом и создаст необходимое уплотнение.

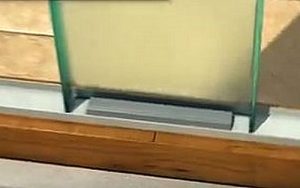

	После этого швеллер устанавливается на пластиковую подставку, размещенную в металлическом профиле.
	После установки швеллера на место, его необходимо выровнять по отмеченной на раме линии, определяющей середину основания
	Таким же образом устанавливают два соседних швеллера, подложив под них подставки и надев сверху М-образные уплотнители.

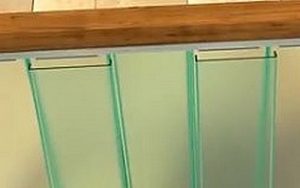

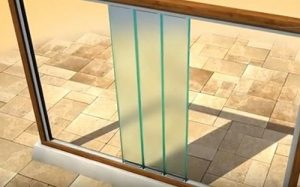

	Следующим шагом на средний швеллер устанавливается второй, направленный боковыми полками противоположно, который сформирует первую полную секцию. Этот профиль должен занять свое место на подставке и под М-образной уплотнительной деталью. При этом одна внешняя сторона стенки устанавливаемого швеллера, должна прижаться к внутренней левой стенке уже установленного среднего швеллера. Вторая его полка (правая) внутренней стороной должна прижаться к внутренней стороне левой полки швеллера, установленного справа.
	После этого по бокам установленных трех профилей монтируются по еще одному швеллеру, по выше описанной схеме.

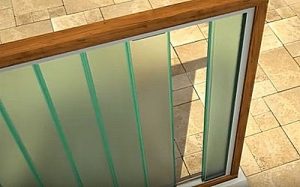

	Далее работа продолжается в том же порядке — сначала рядом с установленной конструкцией по бокам устанавливаются первые внешние швеллеры, затем монтируются встречные, парные, на предыдущие детали.
	Когда до края рамы останется установить две последние пары швеллера, следует действовать следующим образом. Третья от края секция должна быть укомплектована только одним, внешним швеллером. Производится формирование крайнего блока, таким же образом, как и первого, установленного в середине рамы.
	Сформированный из внешнего и внутреннего швеллера блок с помощью подставки задвигается в вертикальную правую стойку рамы и прижимается к резиновой прокладке.

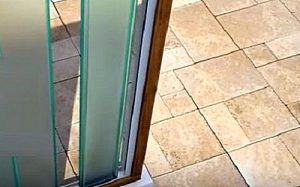

	Далее, на оставшееся свободным место устанавливается подставка и внешний швеллер с верхней деталью. После чего, внутренним профилем закрывается третий от края блок, последним же устанавливается внутренний швеллер на второй от края внешний.

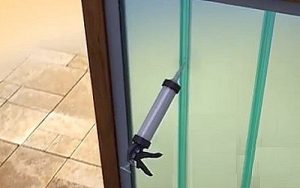

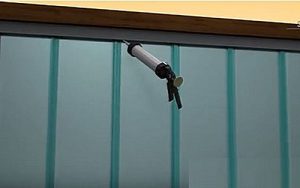

	Чтобы конструкция получилась герметичной, ее стыки с внешней стороны необходимо заделать герметиком. Сначала герметик наносится по периметру рамы, начиная с верхней ее перекладины.
	После этого герметиком закрываются линии стыков между стеклянными блоками.

Процесс возведения перегородки показан довольно кратко, а между тем – в нем имеются важные нюансы. Более подробно этот процесс, а также другие варианты монтажа, можно изучить на представленном ниже видео.

Какие преимущества предоставляет стеклопроифлит?

Для подведения итогов имеет смысл еще раз акцентировать внимание на преимуществах стеклопрофилита:

• Владельцам жилья предоставляется возможность создания внутренних перегородок и внешних стен, отражающих ультрафиолетовые лучи и отлично пропускающие свет. Кроме того, материал подходит отлично подходит для ограждения балконов, беседок, бассейнов и других похожих объектов.
• Минимальный риск повреждения стеклопрофилита или деформации конструкции.
• Возможность создания в помещениях уюта, легкости и чувства свободы.
• Довольно быстрый и не столь сложный монтаж материала.
• Легкий уход за внешней и внутренней поверхностью конструкции.

*  *  *  *  *  *  *

Итак, если планируется постройка нового дома и процесс находится в стадии проектирования, то можно сразу продумать установку подобных ограждающих конструкций. Да и в том случае, когда необходимо разделить большую комнату на два помещения, возможно, что именно стеклопрофилит станет тем материалом, который и приятно удивит, и решит многие проблемы.

В завершение – обещанное видео при монтаж стеклопрофилита.

Видео: Важные нюансы монтажа перегородок из стеклопрофилита U-Glass
