Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

0 368

Качественный воздухообмен является обязательным условием комфортного пребывания в помещении, поэтому вентиляционная система выполняется еще на стадии строительства дома. Но как быть, если она работает неэффективно, к примеру, в процессе ее проектирования были допущены ошибки или воздуховоды вышли из строя?

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

Вентиляция крыши

Общие сведения

Принцип работы вентиляции приточного типа довольно простой – приток воздуха в помещение осуществляется принудительно при помощи вентилятора. Вытяжка в этом случае осуществляется естественным способом за счет повышения давления в помещении.

Однако, несмотря на такую простоту, устройство приточной вентиляции может быть довольно сложным, особенно если она планируется как основная. В этом случае система должна обеспечивать эффективный воздухообмен, затрагивающий все воздушные массы в помещениях дома или квартиры.

Зато, если системы выполнена правильно, она обладает рядом достоинств:

  • Обеспечивает постоянный приток свежего воздуха в помещение.
  • Все элементы конструкции выполнены из экологически чистых материалов.
  • Принудительно подаваемый в помещение воздух проходит фильтрацию.

Сложность монтажа и стоимость оборудования зависит от объема помещения, которое необходимо проветрить.

Дело в том, что свежий воздух может подаваться двумя способами:

  • При помощи точек входа уличного воздуха, расположенных в каждой комнате отдельно.
  • При помощи воздуховодов, объединенных в единую конструкцию.

Если необходимо увеличить воздухообмен в одной комнате или улучшить эффективность существующей вентиляции, то можно использовать точечную схему. Такую вентиляцию несложно сделать самостоятельно.

Если же система приточного типа планируется как основная, к примеру, при строительстве дома, то выполнить ее гораздо сложней. Причем, основная трудность, с которой может столкнуться домашний мастер – это расчет приточной вентиляции помещения и разработка схемы разводки воздуховодов. Поэтому данную работу лучше доверить специалистам.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

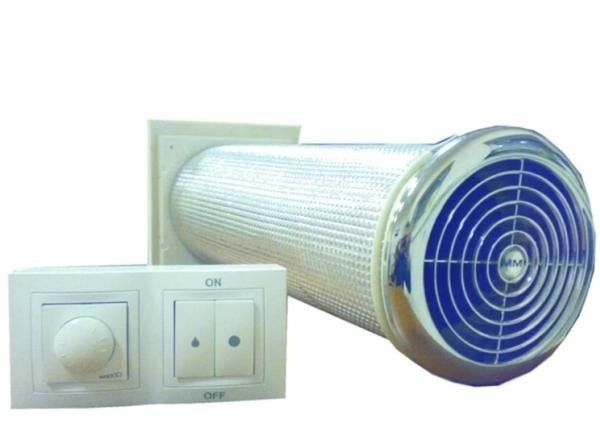

Вентилятор для точечного забора воздуха

Совет! Наиболее эффективной системой является приточно-вытяжная вентиляция, когда принудительно осуществляется не только приток воздуха, но и вытяжка. В таком случае входящий воздух может подогреваться при помощи рекуператора, что обеспечит экономию средств на обогрев помещения.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

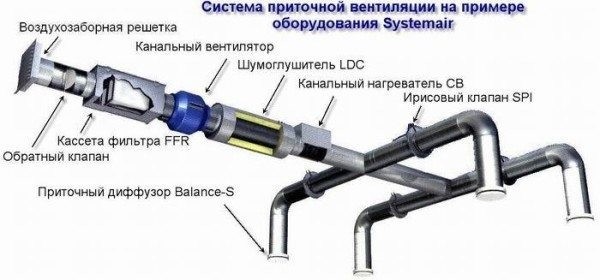

Схема устройства приточной вентиляционной системы при помощи воздуховодов

Устройство вентиляции приточного типа

Элементы системы

Если вы все же решили выполнить проектирование приточной вентиляции самостоятельно, предварительно следует разобраться, из каких элементов она состоит. Итак, система, способная обеспечить воздухообмен во всех помещениях дома или квартиры, обычно состоит из следующих узлов:

Воздухозаборные решетки Предотвращают попадание в вентиляционные каналы мусора, мелких грызунов и пр.
Воздушные фильтры Эти элементы могут иметь разную конфигурацию и сечение, однако, предназначение у них одно – очистка входящих воздушных масс от пыли и других примесей.
Воздушные клапаны Предназначены для регулировки объема входящего воздушного потока, а также препятствуют поступлению холодного воздуха при отключении системы.
Вентиляторы Представляют собой главный элемент системы, так как обеспечивают направленное поступление воздушных потоков в воздуховодную сеть.
Шумопоглотители Обеспечивают уменьшение аэродинамического шума, создаваемого воздушными потоками при работающем вентиляторе.
Воздуховоды и всевозможные их комплектующие Позволяют объединить систему в единую сеть и обеспечить доставку воздушных потоков во все помещения дома или квартиры.
Воздухонагреватели Обеспечивают подогрев поступающего в помещение уличного воздуха, что важно в зимнее время.
Дроссельные воздушные клапаны Обеспечивают выравнивание давления на переходах воздуховода.
Воздухораспределители Предназначены для равномерной подачи воздуха в помещения из воздуховодов.
Электроника Контролирует основные рабочие параметры и автоматически регулирует режимы работы вентиляции.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

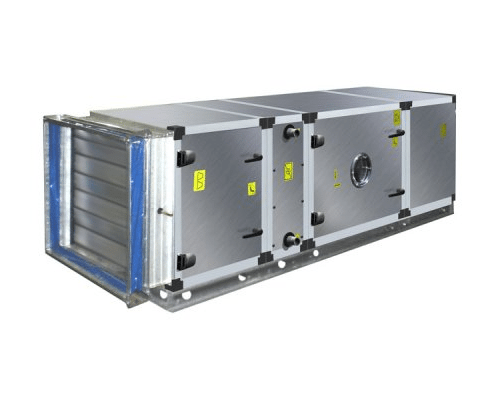

Вентиляционная камера

Приточные камеры

Вентиляционную систему не обязательно собирать из отдельных элементов, так как можно воспользоваться специальной приточной камерой.

Эти устройства представляют собой объединенные в одном корпусе основные элементы сети:

  • Вентилятор;
  • Калорифер;
  • Воздушный фильтр;
  • Узел автоматики.

Такой блок надо лишь подключить при помощи воздуховодов к входу и выходу вентиляционного приточного канала. Таким способом проще всего обеспечить поступление воздуха с заданными параметрами в помещения.

Среди основных достоинств такой конструкции можно выделить следующие моменты:

  • Устройство имеет компактные размеры.
  • Монтаж приточной вентиляции не отнимет много времени и сил.
  • Множество режимов работы системы, в том числе присутствует подогрев воздуха.
  • Контроль над основными параметрами осуществляется при помощи датчиков.

К недостаткам такого устройства относится лишь достаточно высокая цена.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

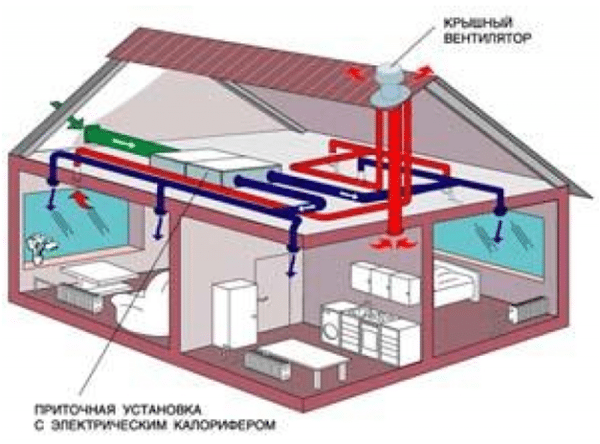

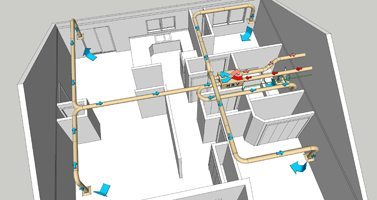

Пример проекта вентиляции дома

Особенности проектирования и расчета системы

Как уже было сказано выше, сама по себе установка приточной вентиляции не представляет собой ничего сложного, однако, особое внимание необходимо уделить расчету и проектированию системы. Причем, проект может выполняться как для только строящегося дома, так и уже построенного.

В любом случае схема разрабатывается в зависимости от следующих технических особенностей строения:

  • Общей его площади;
  • Назначения каждого помещения;
  • Расчетных параметров необходимого воздухообмена и пр.

Обратите внимание! При проектировании нового дома, схему приточной вентиляции необходимо включить в общий проект коммуникаций здания с обозначением мест расположения вентиляционного оборудования и воздуховодов.

Расчет вентиляции сводится к определению основных параметров системы в целом, а также необходимых характеристик отдельных ее элементов, которые отвечают за работоспособность системы.

К таким параметрам относятся:

  • Общая производительность системы;
  • Мощность вентилятора;
  • Допустимый уровень шума в сети и скорость воздушных потоков;
  • Сечение воздуховодов и материал, из которого они изготовлены;
  • Мощность и тип калорифера.

Все расчеты вентиляции необходимо выполнять по СНиП 2.04.05-91.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

Запотевшее окно свидетельствует о плохом воздухообмене в помещении

Монтаж вентиляции приточного типа

Чаще всего необходимость в самостоятельном монтаже системы возникает в квартирах и домах, когда общей вентиляции недостаточно для эффективного воздухообмена. Как правило, такое происходит после установки пластиковых окон.

Недостаток воздухообмена можно выявить по следующим признакам:

  • Происходит регулярное запотевание окон;
  • В помещениях сохраняются неприятные запахи;
  • На стенах появляется плесень и пр.

Конечно, все эти признаки могут появиться, если вышла из строя общая вентиляционная система. Поэтому, вначале нужно проверить, есть ли тяга в воздуховодах. Если же тяга присутствует, решить проблему можно при помощи монтажа дополнительного оборудования.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

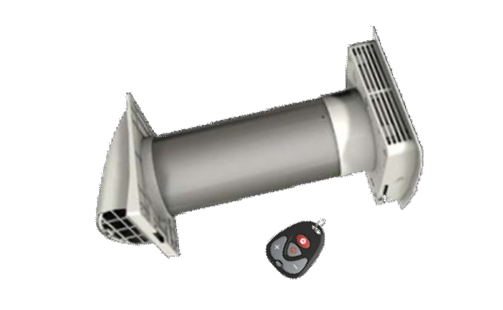

Приточный вентилятор

Монтаж приточного вентилятора

Наиболее простой способ обустройства приточной вентиляции, как уже было сказано выше – установка точек входа уличного воздуха в помещении. Чаще всего для этих целей используют специальные вентиляторы, которые устанавливаются в стену.

Такой вариант отлично подходит, если необходимо улучшить воздухообмен, к примеру, на кухне или другой комнате. Такой вентилятор может быть как простым, т.е. включающимся и выключающимся вручную, так и автоматическим, оборудованным датчиками контроля влажности воздуха, температуры и пр.

Инструкция по монтажу устройства выглядит следующим образом:

  • В первую очередь надо определиться с местом расположения устройства. Как правило, вентилятор устанавливают в промежутке между батареями.
  • Затем в стене бурится отверстие необходимого диаметра.
  • Далее в отверстие вставляется труба устройства. Ее длина должна соответствовать толщине несущей стены.
  • Пространство между трубой и стеной необходимо запенить.
  • После этого снаружи устанавливается защитная решетка, которая имеется в комплекте к устройству.
  • Завершающим этапом является монтаж внутренней части. Работу необходимо выполнять строго по инструкции от производителя.

Такая система может значительно улучшить воздухообмен в отдельном помещении, однако, если нужно увеличить приток воздуха и в другие комнаты, то одного вентилятора будет мало.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

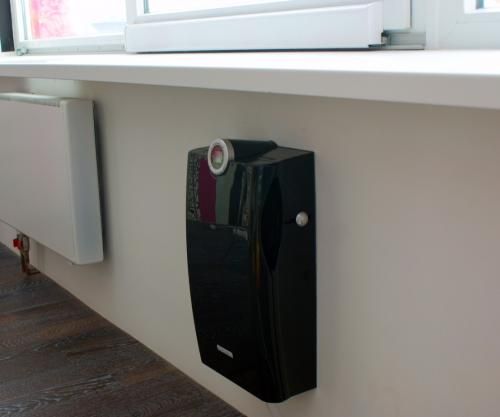

На фото – приточная вентиляционная установка

Монтаж приточной вентиляционной установки

Для обеспечения притока воздуха в несколько помещений отличным решением является специальная вентиляционная установка. Принцип ее работы аналогичен вышерассмотренному устройству, однако, мощность значительно выше.

Кроме того, установка обладает некоторыми другими достоинствами:

  • Обеспечивает качественную очистку воздуха.
  • Поддерживает определенную температуру в помещении за счет подогрева воздушных потоков.
  • Управление режимами осуществляется пультом ДУ.

Монтируется такая система приточной вентиляции своими руками по тому же принципу, что и приточный вентилятор – в стену устанавливается труба-воздухопроток, к которой подсоединяется сама установка. Как правило, аппарат фиксируется к стене.

Приточная вентиляция своими руками: особенности устройства и тонкости монтажа

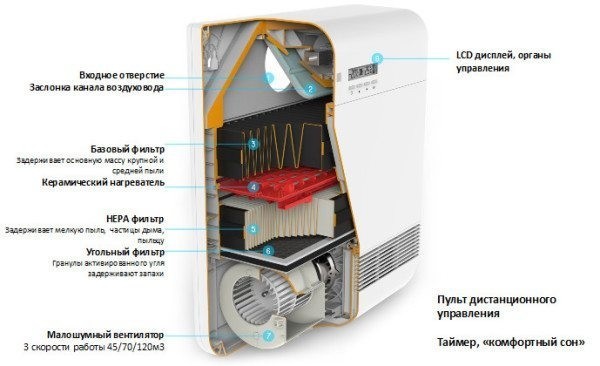

Вентиляционная установка

Что касается более сложных систем, то их установку лучше доверить специалистам, так незначительные ошибки могут привести к неэффективности системы и бесполезной затрате средств.

Вывод

Приточная вентиляция является отличным способом увеличить эффективность существующей системы воздухообмена. Причем, реализовать наиболее простые, но в то же время достаточно эффективные схемы совершенно не сложно без помощи специалистов.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.
