Стационарные, разборные системы труб в саду, методика монтажа, проект и прокладывание
Обустроить водопровод на огороде или в саду стоит хотя бы для того, чтобы сэкономить свое время и силы: без системы водоснабжения в лучшем случае нам придется каждый день разворачивать поливочные шланги, а в худшем – бегать с ведрами.
Конечно, для прокладки водонесущего контура придется потрудиться, да и цена материалов будет достаточно существенной, но все эти затраты довольно быстро окупятся за счет повышения уровня комфорта и увеличения урожайности.

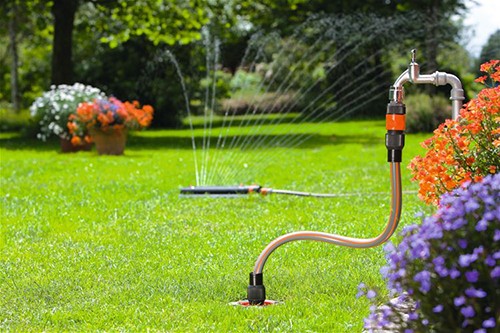

Для автоматического орошения стоит соорудить отдельную конструкцию
Стационарный ила разборный?
Содержание статьи:
Приступая к планированию, нам нужно изначально решить, какую систему мы будем делать – стационарную, которая собирается один раз, или разборную, которую мы будем заново укладывать каждый сезон.

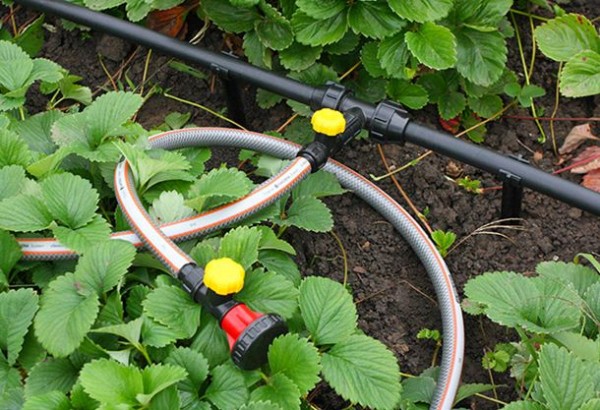

Разборная система полива на поверхности
У обоих вариантов есть как достоинства, так и недостатки, и для сравнения стоит проанализировать таблицу ниже:
| Преимущества | Недостатки | |
| Стационарный |
|
|
| Разборной |
|
|
Как видите, все зависит от того, как вы будете использовать систему. Ну, а поскольку стационарная конструкция делается несколько сложнее, то и описывать мы будем именно ее. Освоите эту методику, и с более простой вопросов не возникнет!
Методика монтажа
Проектируем систему
Наша инструкция по монтажу садового или огородного водопровода предусматривает проведение подготовительных работ. И здесь на первое место выходит планирование, поскольку качественную систему можно изготовить только по продуманному проекту.

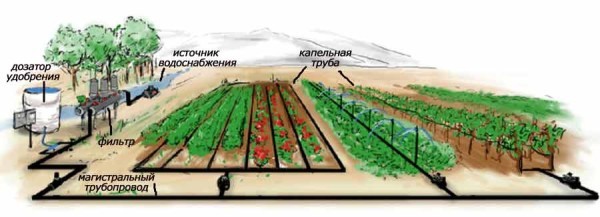

Простейшая схема оросительной системы
Учитывать нужно такие моменты:
- Для начала составляем схему размещения всех строений, клумб, грядок и деревьев. Это поможет нам расположить контуры водоснабжения максимально рационально, сэкономив тем самым и материалы, и время на обустройство.
- Затем ориентируемся по глубине заделки. Минимальным заглублением считают величину в 30 см, но если труба проходит под грядкой или клумбой, то лучше ее расположить на уровне в 50 – 70 см. Так мы защитим конструкцию от повреждения при перекапывании.
- Желательно, чтобы все трубы располагались под уклоном по отношению к точке водозабора, так что в профиль траншей нужно внести соответствующие коррективы.

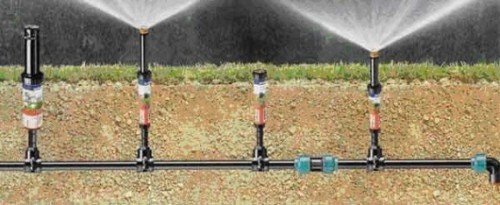

Принцип прокладки коммуникаций
Совет!
В самой нижней точке трубы стоит выкопать приямок, в котором мы и установим сливной кран.
Он будет использоваться для удаления остатков воды в конце сезона: если этого не сделать, то трубы замерзнут и под давлением льда полопаются.
- На всю систему стоит предусмотреть несколько выводов. На каждом выводе устанавливается удобный кран, выступающий над грунтом минимум на 10 см: к нему можно подключить либо шланг, либо стационарную поливочную систему.
- Для сборки систем лучше всего использовать полиэтиленовые трубы 20-25 мм. При монтаже разборного водопровода трубы можно заменить шлангами: они и собираются быстрее, и хранятся в более компактных бухтах.
Прокладываем трубы
Сам процесс монтажа довольно прост:
- Для начала по спроектированной схеме выкапываем траншеи соответствующей глубины. Дно каждой траншеи выравниваем, очищаем от крупных камней, после чего засыпаем песком. Песчаную подушку слоем до 5 см хорошо трамбуем.

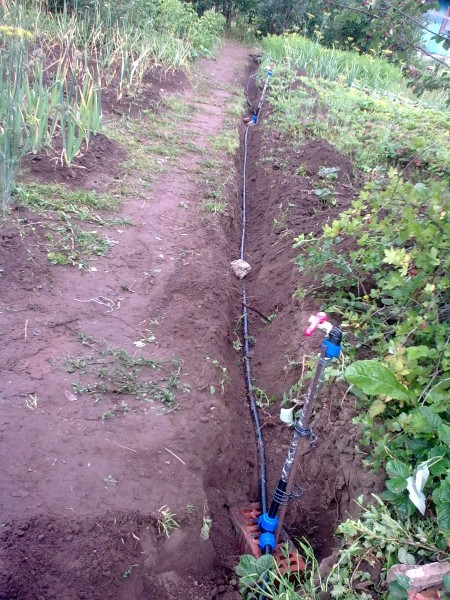

Фото траншеи с уложенной трубой
- К источнику водоснабжения присоединяем вентиль, который будет при необходимости перекрывать воду в системе. Если у нас планируется монтаж водопровода из нескольких контуров, то сразу за вентилем можно установить коллектор.
- К вентилю или коллектору присоединяем полиэтиленовую трубу, фиксируя ее с помощью зажимного фитинга.
- Прокладываем трубу по траншее, отмечая места установки точке потребления.
- В каждой точке потребления врезаем в трубу тройник. К тройнику присоединяем вертикальный патрубок с заранее установленным краном.
Обратите внимание!
В некоторых случаях прямо на выводах из основной трубы монтируются распылители для автоматического полива.
Чаще всего такую систему собирают на газонах с однородной растительностью.

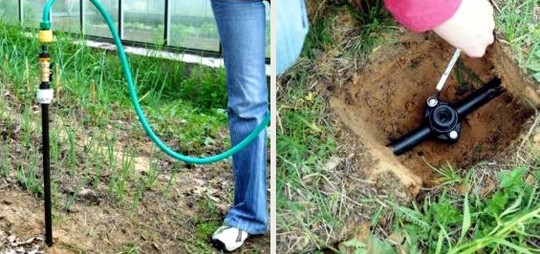

Оформляем вывод трубы на поверхность
- Как мы и отмечали ранее, в нижней точке системы устанавливаем кран для слива лишней воды.
- После завершения сборки проверяем работу водопровода под давлением, следя за тем, чтобы нигде не было протечек – устранять их после засыпания траншей будет куда сложнее.

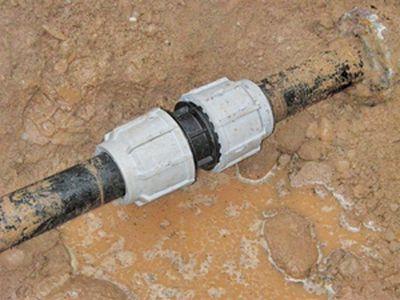

Фитинговое соединение
- Засыпаем траншеи, уплотняя уложенный грунт. Сверху укладываем вырезанные пласты дерна или же засыпаем предварительно вынутый плодородный слой почвы.
Заключение
Сконструировав водопровод в огороде своими руками, мы получим отличную возможность для осуществления полива грядок, деревьев, кустарников и газонов с минимальными трудозатратами. Такая система очень удобна в использовании, потому потратить время и средства на ее монтаж определенно стоит. Более подробно ознакомиться с методикой прокладки труб можно на видео в этой статье.
