Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

0 19

Самодельный солнечный коллектор из пивных банок: чертежи, схема сборки, фото и видео, где показан коллектор в работе.

.

В прошлой статье, мы подробно рассмотрели, как сделать солнечный коллектор своими руками, в качестве основного материала там были использованы пластиковые бутылки, на этот раз мы будем использовать алюминиевые пивные банки.

В конце этой статьи есть видео, где показан солнечный коллектор в работе, при температуре воздуха на улице – 10 градусов, в солнечную погоду коллектор выдавал в помещение тёплый воздух с температурой +50 градусов.

По сути вы получите бесплатный обогрев жилого помещения, но только в дневное время и разумеется в солнечную погоду.

Принцип работы солнечного коллектора из банок

Содержание статьи:

Работает устройство по следующему принципу. Солнечные лучи попадают на адсорберы (в нашем случае это алюминиевые банки, окрашенные в чёрный матовый цвет), и передают им тепловую энергию.

Внутри банок постоянно циркулирует воздух, который получает в свою очередь тепловую энергию от разогретых адсорберов. Разогретый воздух из коллектора поступает во вентиляционному каналу в помещение и поднимает температуру в нём.

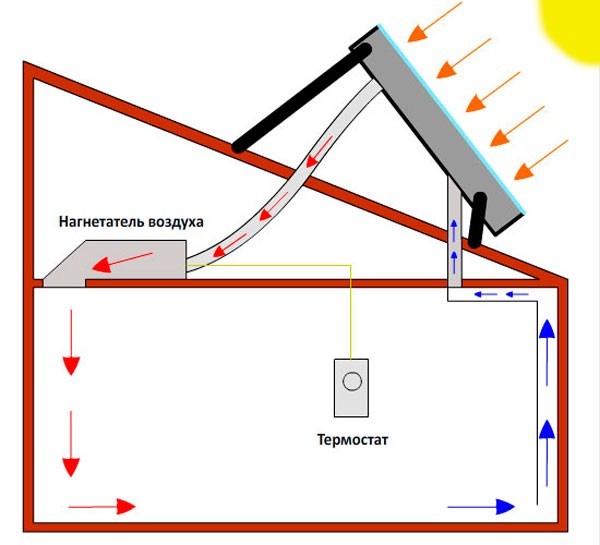

Схема солнечного нагревателя, показана на рисунке:

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

Также из помещения осуществляется забор охлаждённого воздуха обратно в коллектор.

Если вас заинтересовала эта самоделка, предлагаю посмотреть пошаговое изготовление солнечного коллектора.

Солнечный коллектор из алюминиевых банок своими руками

Подготовим материалы, нам понадобятся:

  • Алюминиевые банки от пива или газированных напитков.
  • Лист фанеры 2,4 х 1,265 м толщиной не менее 10 мм.
  • Лист органического стекла или поликарбоната такого же размера.
  • Теплоизоляционный материал – пенополистирол или пенофол.
  • Клей герметик.
  • Матовая краска чёрного цвета.
  • Вентиляционные трубы.
  • Вентилятор.

Начинаем с подготовки банок, берём банку и увеличиваем отверстие в горлышке, а в донышке пробиваем 3 больших отверстия.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

Таким образом нужно подготовить все банки, после чего банки нужно очень тщательно промыть от пищевых остатков тёплой водой с моющим средством, иначе они будут издавать неприятный запах при нагревании.

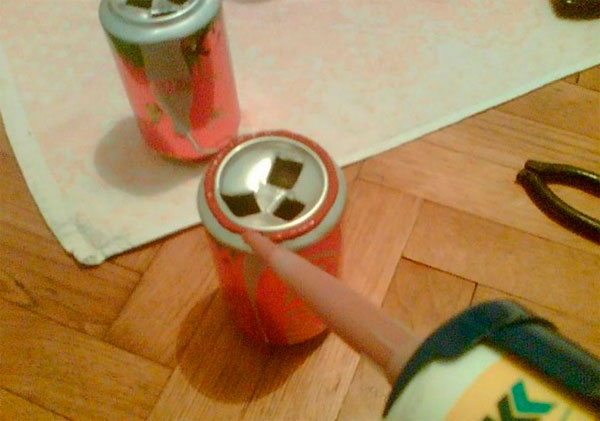

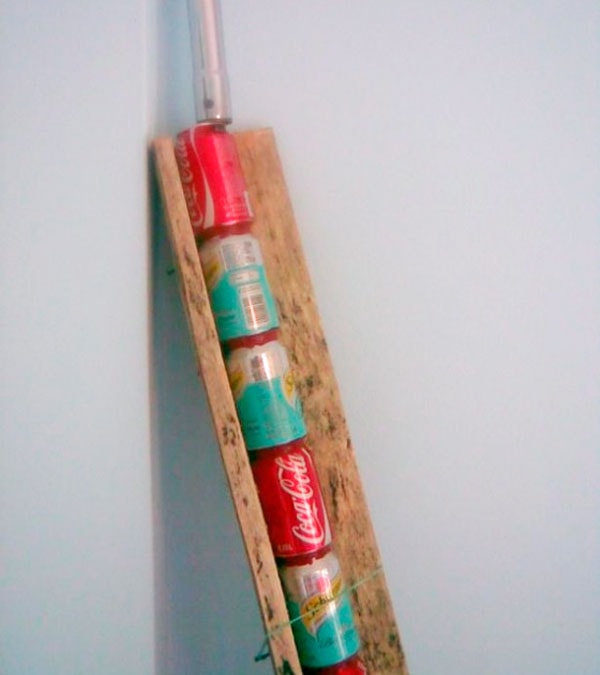

Теперь изготовим из банок трубы, для этого используем клей герметик. Можно сделать простое приспособление из двух досок которое позволит удерживать банки пока они будут клеиться.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

Банки сажаем на клей соединяя горлышко одной банки с донышком другой, на каждую трубу понадобится примерно по 15 стандартных алюминиевых банок, фиксируем трубу из банок в приспособлении и придавливаем небольшим грузом для лучшего контакта банок с клеем. Оставляем клеиться на сутки. Всего понадобится изготовить 15 труб.

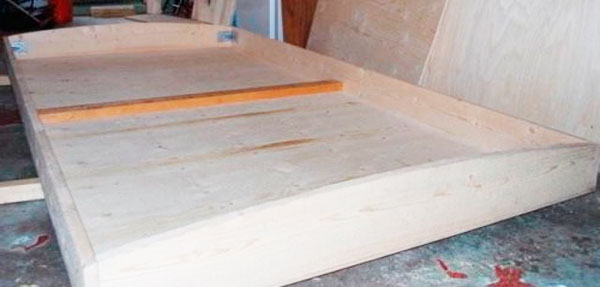

Изготовим короб для коллектора. Вырезаем из листа фанеры заднюю стенку размером 2.4 х1.265 м.

Борта короба можно сделать из фанеры или из доски, дополнительно скрепив их между собой металлическими уголками. Два длинных борта имеют высоту 12 см, два коротких борта будут закругленными, высота по краям 12 см, а к центру 16 см.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

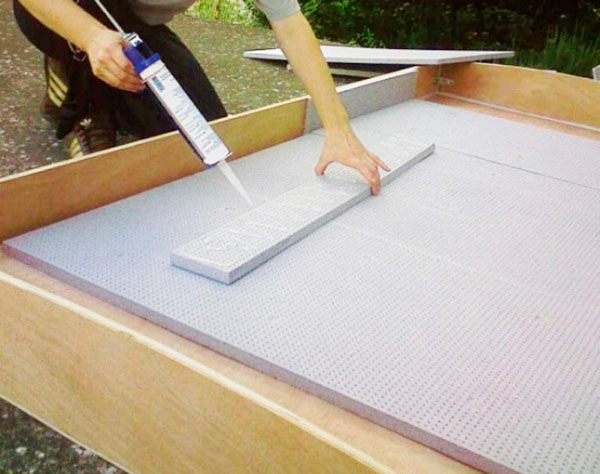

Клеим утеплитель на стену короба.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

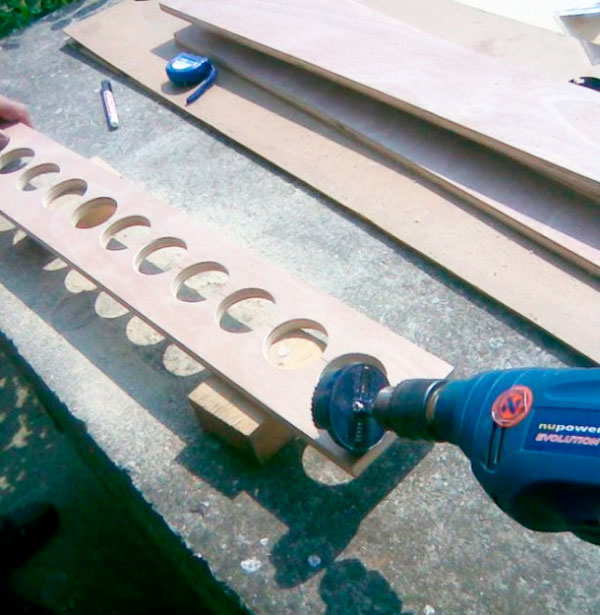

Изготовим два держателя для труб из банок, нам понадобятся две полоски фанеры размером 126,5 х 12 см. С помощью электродрели и коронки по дереву на 54 мм сверлим отверстия под трубы.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

Места под отверстия определяем приложив пивные банки вплотную друг к другу, а донышки обводим на фанере. Сверлим отверстия в фанере

Примеряем трубы в коробе.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

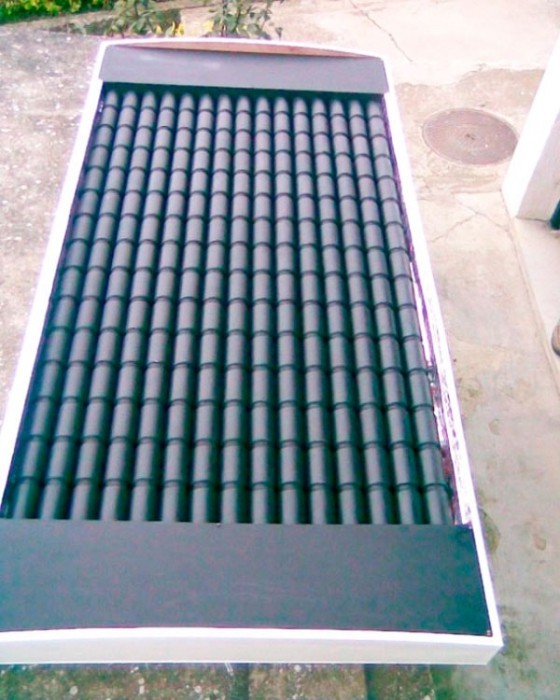

Трубы из банок нужно покрасить в чёрный цвет, это значительно увеличит поглощение солнечной энергии, красить нужно матовой краской, глянцевая будет отражать часть света.

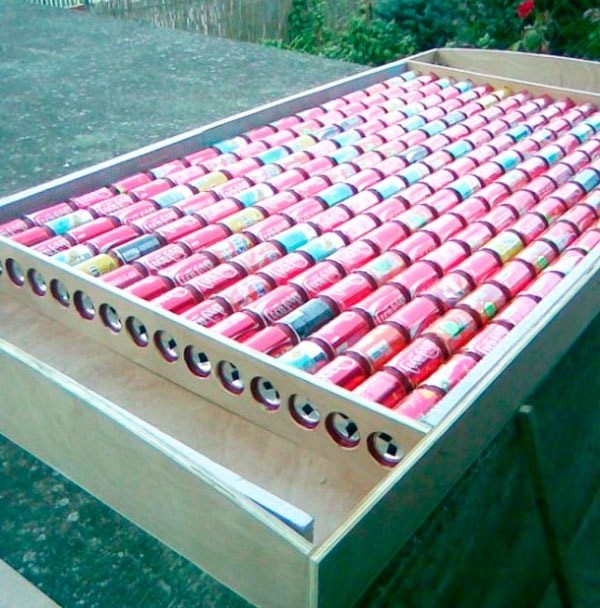

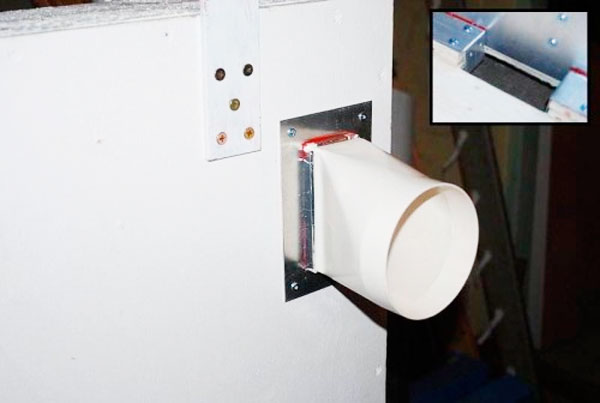

Устанавливаем банки в короб, фиксируем опорными планками с отверстиями. В задней стенке короба сделаем верхнее и нижнее отверстия для воздуховодов, в нижнее будет заходить холодный воздух из помещения, а через верхнее будет выходить уже подогретый воздух. В входном отверстии устанавливаем вентилятор для более интенсивного воздухообмена в системе.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

Фронтальную часть короба закрываем листом органического стекла или поликарбоната, крепим его на шурупы с термошайбами, предварительно уплотняем все щели герметиком.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

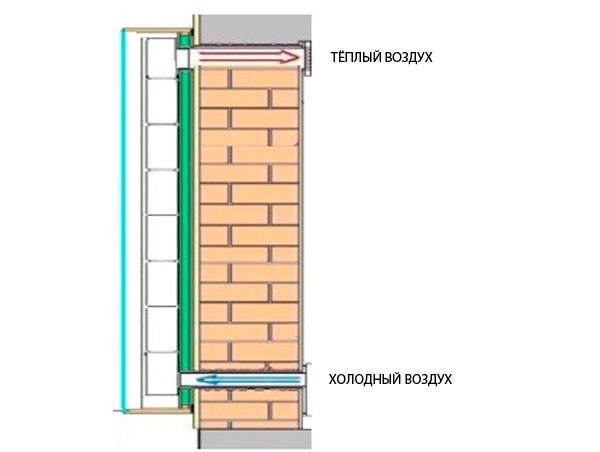

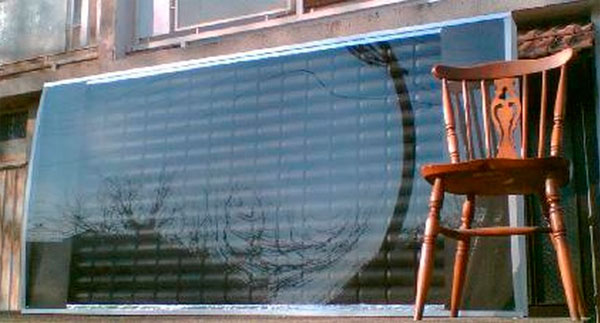

Солнечный обогреватель монтируется на стене здания, воздуховоды проводятся в помещение, на рисунке показана схема установки воздушного коллектора.

Солнечный коллектор из алюминиевых банок (фото, видео, описание изготовления)

По сути сделать солнечный коллектор можно из обычных алюминиевых банок, которые многие просто выбрасывают в мусор, при этом такая установка способна значительно сэкономить значительную часть расходов на отопление дома даже в зимний период.

Конечно такая гелиосистема не сможет полностью заменить систему отопления в доме и работает она только в дневное время суток, но её можно успешно использовать как дополнительное отопление, которое позволит значительно снизить потребление топлива для нагревательного котла в доме.

Предлагаю посмотреть интересное видео — процесс изготовления солнечного коллектора.
