Солнечный коллектор для нагрева воды своими руками

0 33

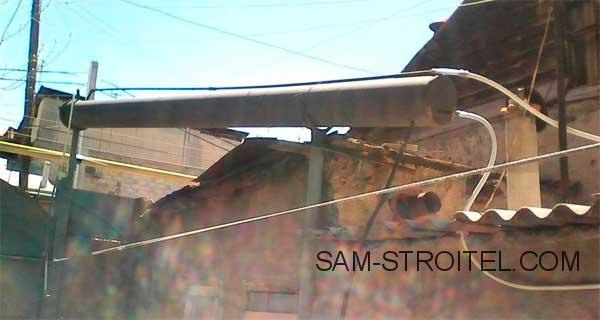

Простой самодельный солнечный водонагреватель сделанный из подручных материалов.

.

Приветствую! Хочу показать самоделку одного умельца из Еревана. Человек потратил совсем немного денег, чтобы шесть месяцев в году иметь бесплатную горячую воду. Самодельный водонагреватель окупился за первый же год – если бы нагревал воду газом или электричеством, он потратил бы больше денег.

Для изготовления этого простейшего солнечного коллектора понадобились:
Вода нагревается в баке без теплообменника и напрямую поступает в систему водоснабжения.

  • труба оцинкованная диаметром 35 см – 5,5 м;
  • металлопластовые трубы 0,5д – 10м;
  • металлические трубы 0,5д – 3 м;
  • четыре крана (но можно и 3);
  • бронзовый фильтр (опционально);
  • сварочный аппарат;
  • баллончик черной нитрокраски.

Объем трубы, купленной, кстати, по цене металлолома, составляет 350-400 литров. Весной вода в ней нагревается до комфортной температуры 40-45 градусов, летом до 90 градусов и ее приходится разбавлять.

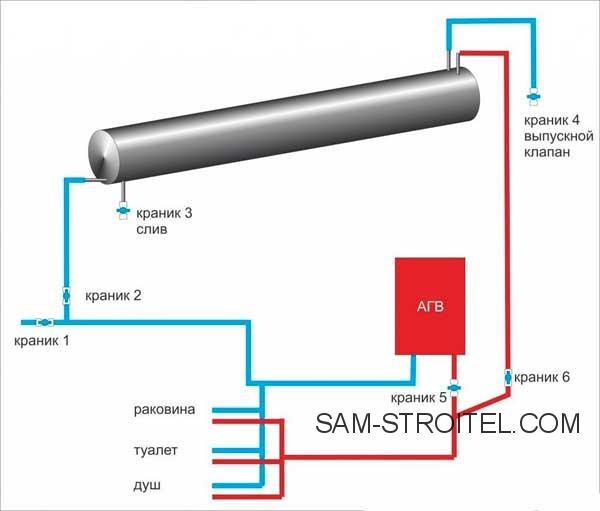

Конструкция и принцип работы

Солнечный коллектор для нагрева воды своими руками

Солнечный коллектор подключен к системе центрального водоснабжения. В системе не используется обратный клапан: бак находится под стандартным давлением водопровода. Это потому, что в доме иногда отключают горячую воду, и вода в коллекторе – резерв на такой случай.

Таким образом, подогрев воды в доме осуществляется в двух режимах: летом горячая вода идет из солнечного коллектора, зимой из АГВ (газовой колонки).

Переключение на зимний режим выполняется так:

Кран №3 сливает воду;
Краны №3, №4, №5 остаются открытыми до весны;
Краны №2 и №6 закрываются.
Если в доме отключают воду, наш пользователь перекрывает кран №1 и открывает кран №4 – вода попадает в систему самотеком по обратке.

Солнечный коллектор для нагрева воды своими руками

С помощью такого самодельного коллектора, можно существенно экономить на горячей воде в летний период.

Источник: sam-stroitel.com
