Солнечный водонагреватель своими руками

Самодельный солнечный водонагреватель для проточной воды: подробная фото инструкция по изготовлению солнечного коллектора.

Принцип работы солнечного водонагревателя основан на поглощении солнечной энергии теплообменником (в нашем случае это металлическая трубка выгнутая по типу змеевика) и преобразованием её в тепловую энергию, тем самым нагревая проточную воду в трубке.

Материалы для изготовления:

• Тонкая медная трубка диаметром 6 мм, длиной — 15 метров.
• Чёрная матовая краска.
• Пластиковые стяжки.
• Стекло или оргстекло.
• Фанера.
• Деревянные бруски.
• Саморезы по дереву.
• Переходники фитинги с трубы 6 мм на садовый шланг.

Процесс изготовления солнечного водонагревателя показан на этих пошаговых фото.

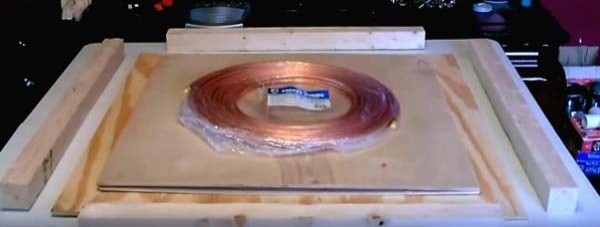

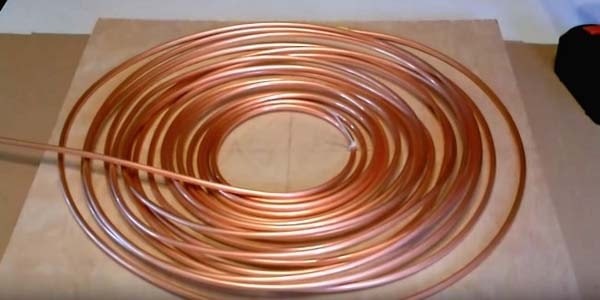

Из трубки нужно выгнуть змеевик как показано на фото, под размер змеевика вырезаем с запасом на борта, квадрат из фанеры.

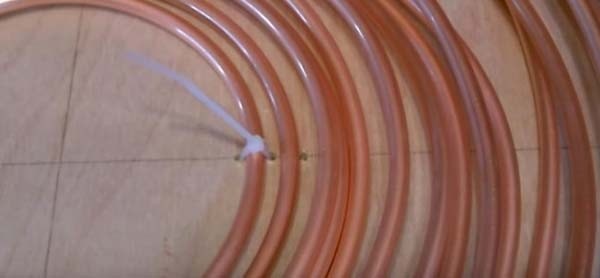

Змеевик крепим к фанерному листу стяжками через проделанные отверстия.

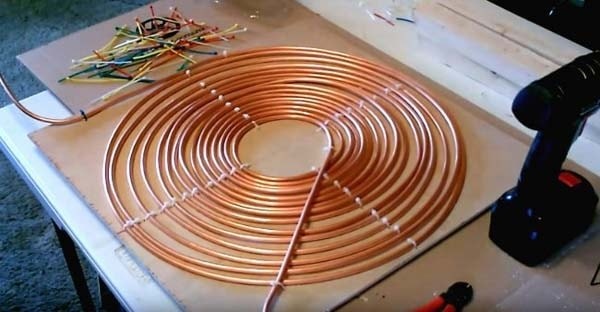

Срезаем лишнее от стяжек, в итоге получается вот такая конструкция.

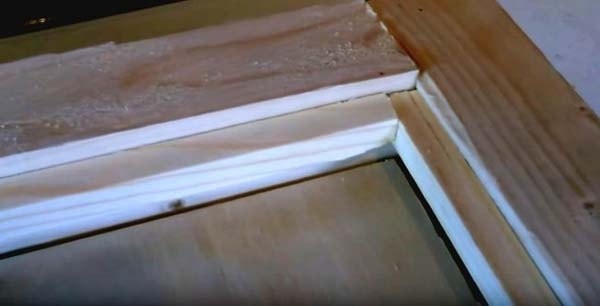

По краям фанеры делаем из брусков борта.

Под выводы трубки свердим отверстия в боковых стенках короба.

Вырезаем под размер короба кусок стекла, можно использовать оргстекло.

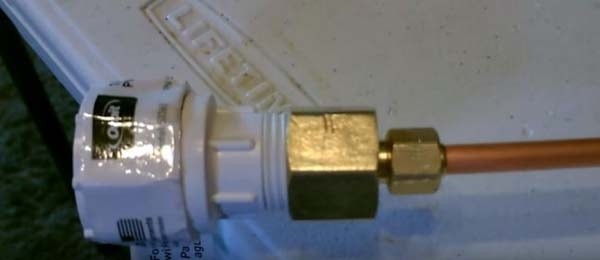

На вывод трубки ставим переходники под садовый шланг.

Чтобы водонагреватель было удобно переставлять с места на место, автор приделал к коробу ручку.

Теперь нужно внутреннюю часть короба вместе с трубкой покрасить чёрной, матовой краской.

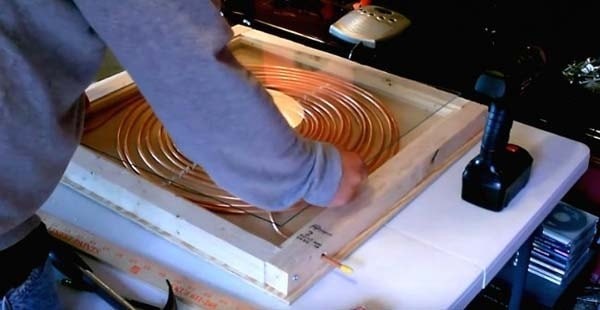

Закрываем короб стеклом.

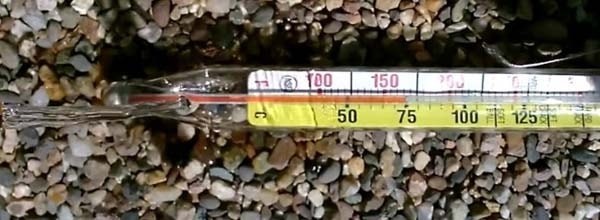

Водонагреватель нужно установить и повернуть по направлению к солнцу, через змеевик пропускаем слабый напор воды. Автор установил градусник под струей воды выходящей из водонагревателя.

Самодельный солнечный водонагреватель можно использовать для нагрева воды для душа, раковины и прочих бытовых нужд.

Предлагаем посмотреть видео, где автор подробно показывает весь процесс изготовления солнечного водонагревателя своими руками.
