Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

0 313

Хорошие владельцы частных домов всегда находятся в поиске возможностей сэкономить на подогреве воды и на отоплении. Особенно актуально это становится в последнее время, когда цены на коммунальные услуги имеют стойкую тенденцию к росту чуть не каждый квартал. На помощь приходит сама природа с ее неистощимым источником энергии – солнечным излучением. Применяя на практике законы физики, народные умельцы находят интересные способы экономии, разрабатывая и собирая солнечные коллекторы, который под силу сделать, наверное, любому домовладельцу самостоятельно — стоит только приложить немного сил и умения.

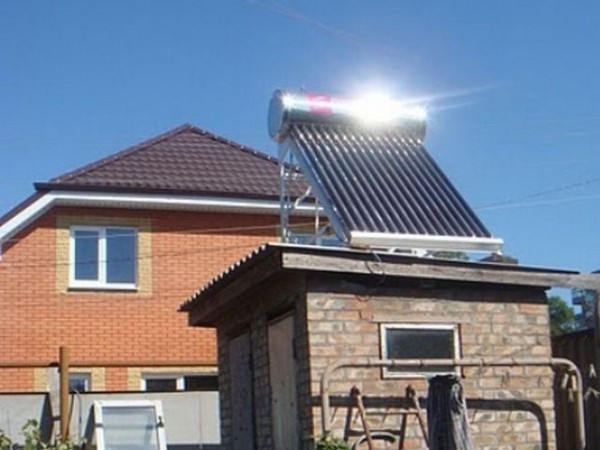

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Солнечный коллектор своими руками

Солнечный коллектор своими руками может быть изготовлен множественными способами и из самых различных материалов, порой даже из тех, которые попросту «валяются под ногами».  Их конструируют из обычных старых пивных банок, пластиковых бутылок, шлангов или труб, с применением стекла, панелей поликарбоната и других материалов.

Некоторые из способов изготовления коллекторов будут рассмотрены ниже, но сначала стоит изучить схемы подключения – они, как правило, является примерно общими для любых солнечных систем нагрева воды.

Схемы подключения солнечного водяного коллектора

Эффективная работа системы нагрева воды от солнечных лучей зависит не только от того, из чего изготовлен коллектор, но и насколько правильно он будет установлен и подключен. Вариантов схем подключения — достаточно много, но не стоит выискивать самые сложные, так как вполне можно воспользоваться базовыми, которые доступны и понятны.

«Летний» вариант горячего водоснабжения от солнечного коллектора

Эта несложная схема подключения солнечного коллектора применима как для подогрева воды для летнего душа, так и для домашних нужд. Если горячая вода нужна на улице в летней постройке, то бак для нее устанавливается тоже на воздухе. В том случае, когда горячее водоснабжение разводится по дому, и аккумулирующий бак устанавливается там же.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

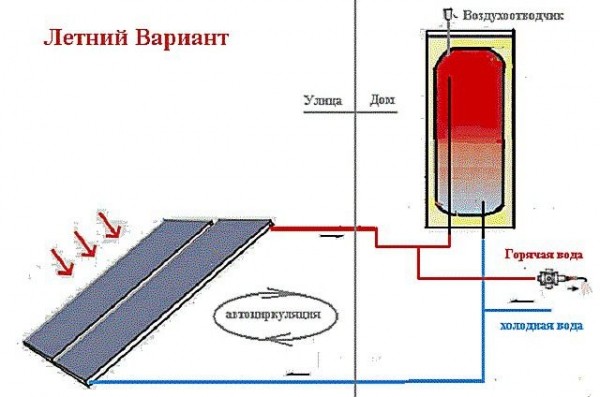

«Летний» вариант подключения коллектора

Эта схема обычно предусматривает естественную циркуляцию воды, и в таком случае батарея-коллектор устанавливается ниже на 800 ÷ 1000 мм уровня емкости, куда будет поступать горячая вода – это должно обеспечиться разностью в плотности холодной и нагретой жидкости. Для соединения коллектора с баком используются трубы диаметром не меньше, чем ¾ дюйма. Для сохранения воды в аккумулирующей емкости в горячем состоянии, которого она достигнет от нагрева дневным солнцем, стенки необходимо хорошенько утеплить, например, минеральной ватой толщиной в 100 мм и полиэтиленом (если над бойлером не будет устроена крыша). Но все же лучше предусмотреть для емкости стационарное укрытие, так как если утеплитель промокнет от дождя, то он существенно снизит свои термоизоляционные свойства.

Естественная циркуляция не слишком хороша для использования в системе с солнечным коллектором, так как создается слабая инертность движения воды в контуре. А если батарея и бак находятся достаточно далеко друг от друга, то вода, пройдя этот путь, будет постепенно остывать. Поэтому, для увеличения эффективности, часто устанавливается циркуляционный насос. Этот вариант пригоден для согрева воды только лишь в теплую половину года, а на зиму воду из системы придется обязательно слить, иначе, замерзая, она запросто разорвет трубы.

«Зимняя» схема подключения солнечного подогрева воды

Если планируется использовать солнечный коллектор круглогодично, то чтобы в сильные холода в трубах вода не замерзала, в контур вместо нее заливается специальный теплоноситель – антифриз, то есть незамерзающая жидкость. Схема принимает совсем иной вид — устанавливается бойлер косвенного нагрева. В этом случае нагретый в солнечном коллекторе антифриз будет проходить через змеевик-теплообменник бойлера, согревая воду, находящуюся в баке.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

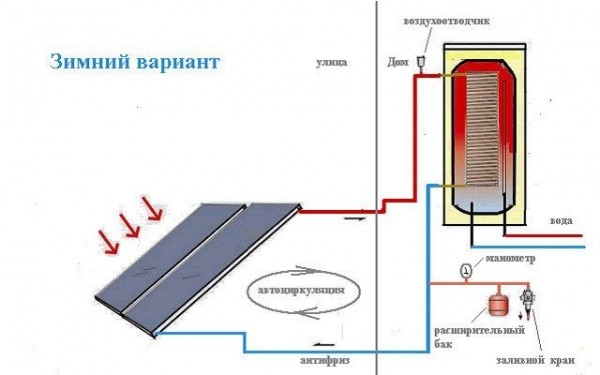

Зимняя схема с использованием принципа косвенного нагрева

В эту систему обязательно встраивается расширительный бак и «группа безопасности» — автоматический воздухоотводчик, манометр и предохранительный клапан, рассчитанный на нужное давление. Для постоянного движения теплоносителя обычно используется циркуляционный насос.

Вариант отопления от солнечного коллектора

При использовании солнечной тепловой энергии для отопления дома применяется также бойлер косвенного нагрева, подключенный к коллектору, а также для дополнительного подогрева теплоносителя – котел, работающий на твердом топливе или газе. В осенние или весенние дни, когда солнце способно нагреть теплоноситель до нужной температуры, котел можно попросту отключать.

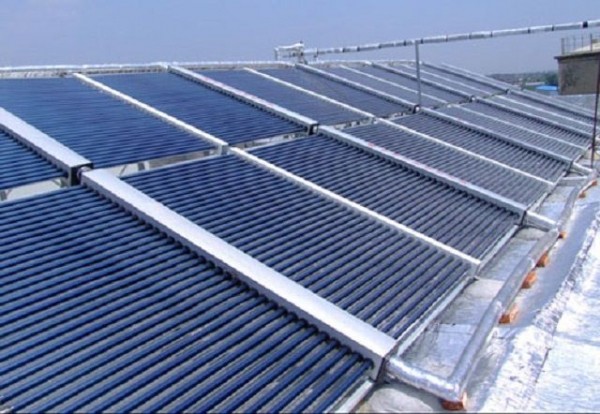

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Солнечный коллектор — хорошее подспорье и для отопления дома

Если зимы в регионе очень холодные, то не стоит ожидать от коллектора большой эффективности, так как в этот период мало солнечных дней, а само светило находится низко к горизонту. Поэтому дополнительный подогрев теплоносителя и горячей воды просто необходим. Единственно, чем поможет солнечная батарея сэкономить на топливе — это то, что в котел будет поступать не холодная, а уже несколько подогретая вода, а значит для доведения ее до нужной температуры потребуется меньше сжигать газа или дров.

Нужно знать и то, что чем больше по площади сделать солнечный тепловой коллектор, тем больше энергии он в состоянии будет вобрать. Поэтому, чтобы подобная система смогла выработать достаточно тепла для отопления дома, размер площади коллектора необходимо довести до 40÷45% от общей площади дома.

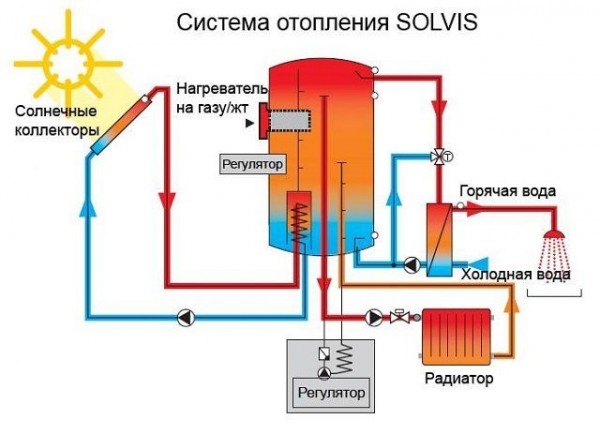

Вариант горячего водоснабжения и отопления от солнечного коллектора

Чтобы задействовать солнечный коллектор и для отопления, и для горячего водоснабжения, необходимо объединить в системе оба предыдущих варианта, и использовать для воды специальный бойлер с дополнительной емкостью, имеющей змеевик, через который циркулирует нагретый солнечной батареей теплоноситель. Благодаря тому, что внутренний бак намного меньше основного, вода в нем нагревается от змеевика гораздо быстрее и отдает тепло в общую емкость.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

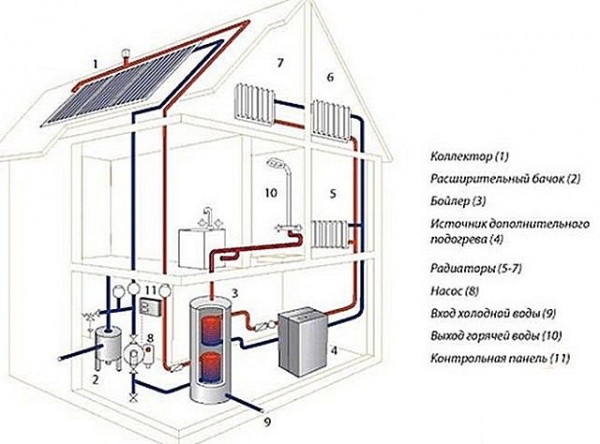

Коллектор может быть включен в общую систему «отопление — горячее водоснабжение»

Кроме этого, бойлер должен быть подключен к дополнительному источнику нагрева — это может быть газовый или электрический котел, или же теплогенератор на твердом топливе.

Нестабильность температуры, которую создает солнечная батарея, может способствовать перегреву теплоносителя или, наоборот, слишком быстрому его охлаждению в контурах отопления и водоснабжения. Чтобы этого не произошло, вся система должна управляться автоматикой. В разводку устанавливается контролер температуры, который может или перенаправлять потоки теплоносителя, или включать или выключать циркуляционные насосы, или производить иные управляющие операции.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

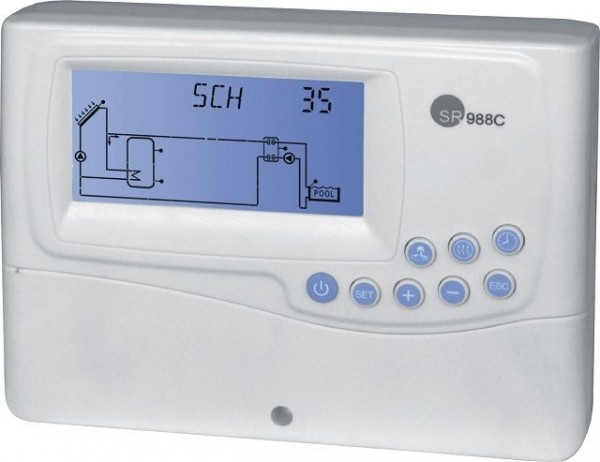

Электронный блок-контроллер

В представленной выше схеме такой температурный контроллер обозначен, как регулятор.

Итак, со схемами подключения (обвязки) в общих чертах ясность есть. А вот теперь имеет смысл рассмотреть несколько вариантов самостоятельного изготовления солнечных коллекторов.

Цены на солнечные коллекторы

Солнечные коллекторы

Солнечный коллектор из шланга или гибкой трубы

Те, кто имеет частный дом с огородом или дачу, конечно же знают, что вода, оставшаяся во временных легких магистралях после полива грядок, быстро нагревается. Это положительное качество шлангов или гибких труб и использовали народные умельцы, создавая из них солнечные теплообменники. Нужно отметить, что такой коллектор обойдется во много раз дешевле купленного в магазине, но, чтобы процесс изготовления прошел успешно, нужно приложить некоторые усилия.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

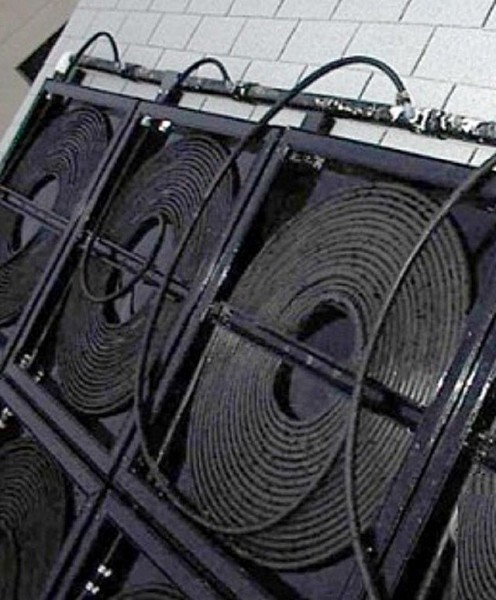

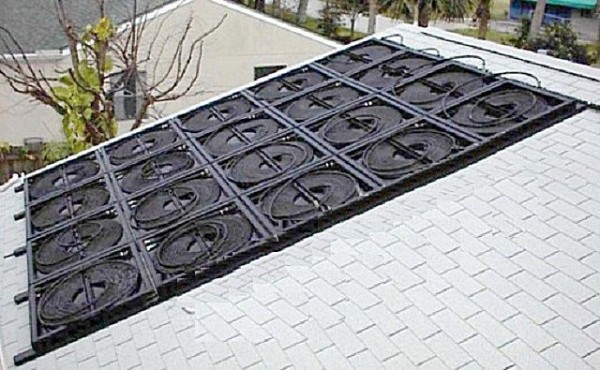

На крыше — целая батарея из солнечных коллекторов

Такой коллектор может состоять из одной или нескольких секций, в которые укладываются и закрепляются плотно свернутые по спирали «улиткой» шланги.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

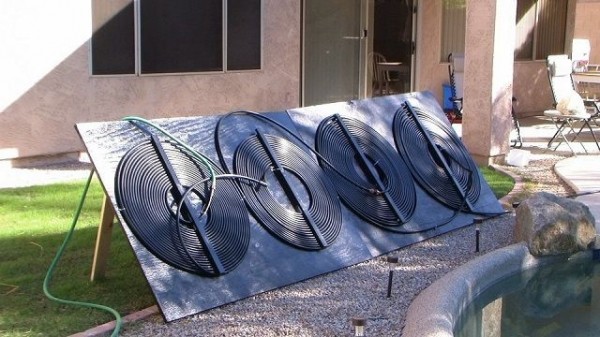

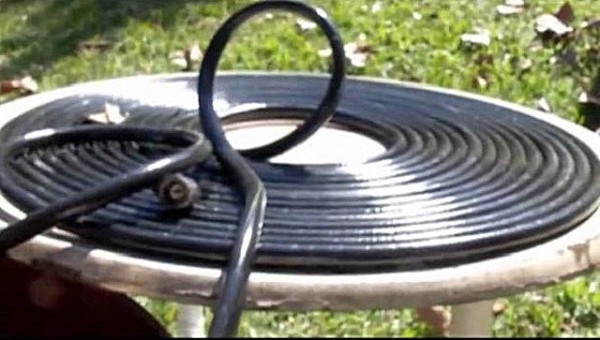

«Улитка» — теплообменник

Такую конструкцию можно назвать самой простой как по конструкции, так и по монтажу. Главным недостатком ее можно назвать то, что ее практически нельзя использовать без применения принудительной циркуляции, так как при слишком больших длинах контуров труб гидравлическое сопротивление превысит силу напора, создаваемую разницей температур. Однако, решить вопрос с установкой циркуляционного насоса – совсем несложно. И такая система, установленная в загородном доме, станет отличным подспорьем и быстро окупится, включая и расходы (совсем незначительные) на электропитание насоса.

Используются подобные коллекторы и для обогрева воды в бассейнах. Их подключают к системе фильтрации, которая обязательно оснащена насосом. Вода, циркулируя по трубам коллектора, успевает нагреваться перед поступлением в бассейн.

В некоторых случаях, создавая всю систему солнечной батареи, можно обойтись без установки накопительного бака. Это возможно тогда, когда горячая вода используется только в дневное время и в небольших количествах. Например, в контуре из 150 м трубы, имеющей внутренний диаметр в 16 мм, вмещается 30 литров воды. А если пять или шесть таких «улиток» из труб будет собрано в единую батарею, то в течение дня душ можно принимать по несколько раз каждому члену семьи, и горячей воды еще немало останется и на хозяйственные нужды.

Если у кого-то остались сомнения в эффективности такого подогрева воды, рекомендуем посмотреть видеоролик, в котором показано испытание коллектора из шлангов:

Видео: эффективность несложного солнечного коллектора

Материалы для изготовления

Чтобы сделать такой солнечный водяной коллектор, нужно подготовить некоторые материалы. Ничуть не исключено, что некоторые из них найдутся в сарае или гараже.

  • Резиновый шланг или гибкая пластиковая труба черного цвета, имеющая диаметр 20 ÷25 мм – это по сути главный элемент системы, в котором при циркуляции воды будет происходить теплообмен. Количество шланга будет зависеть от величины солнечной батареи — это может быть и 100, и 1000 метров. Черный цвет шланга предпочтителен тем, что он больше, чем все остальные оттенки, поглощает тепло.

Сразу же нужно отметить, что металлопластиковые трубы не особо подходят для изготовления коллектора, даже если их покрыть черной краской. Дело в том, что пластичность их в данном случае недостаточна — они заламываются при изгибах небольшого радиуса и тем самым, даже если не нарушается целостность стенок, уменьшится интенсивность тока воды.

Шланги продаются в бухтах по 50, 100 или 200 метров. Если планируется изготовить батарею большого объема, то придется приобретать несколько бухт. В том случае, если в каждой секция планируется использовать, к примеру 50 или 100 м шланга, то не стоит покупать целую 200-метровую бухту лучше приобрести готовый отмерянный шланг. Это поможет сэкономить время при монтаже.

Шланг может быть уложен не только по круглой спирали, но и овальной, а также в виде змеевика.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

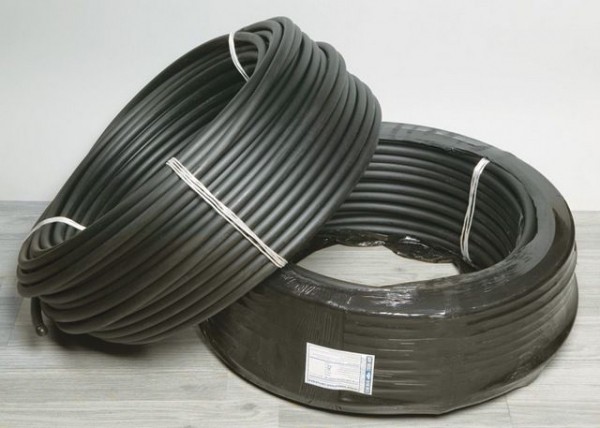

Бухты труб из сшитого полиэтилена РЕХ нужного черного цвета

В качестве хорошей альтернативы можно попробовать и современные трубы из сшитого полиэтилена РЕХ. У них – неплохая пластичность, ну а как придать им черный цвет, если его нет в продаже – несложно придумать.

  • Если скат крыши, на которой будет устанавливаться коллекторная батарея, крутой, то для спиралей из шланга изготавливаются специальные короба — из брусков, фанеры или металлического листа. Для этого потребуется бруски 40×40 или 40×50 мм, фанера толщиной в 6 мм, или же металлический лист в 1,5–2 мм.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

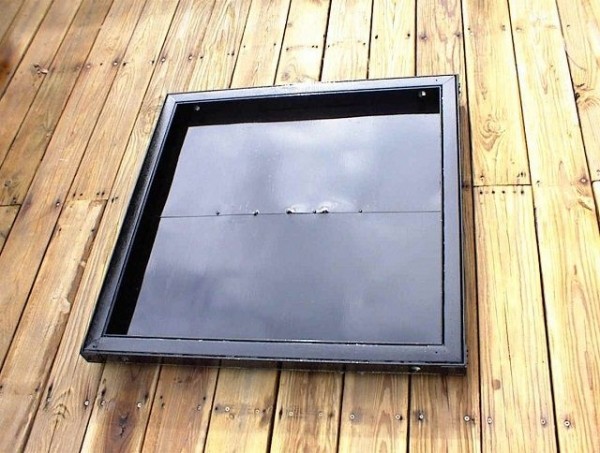

Рама для укладки теплообменного контура солнечного коллектора

Заготовки будущего модуля обрабатывается антисептиком (дерево) или антикоррозийными составами (металл). Затем из них собирается короб на одну или несколько спиралей.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

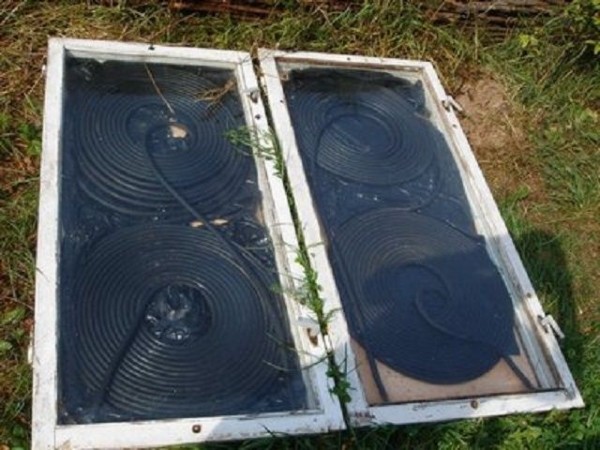

Часто используют старые ненужные оконные рамы

Кстати, в качестве бортиков короба можно использовать старые оконные рамы, на которые просто монтируется донная часть.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

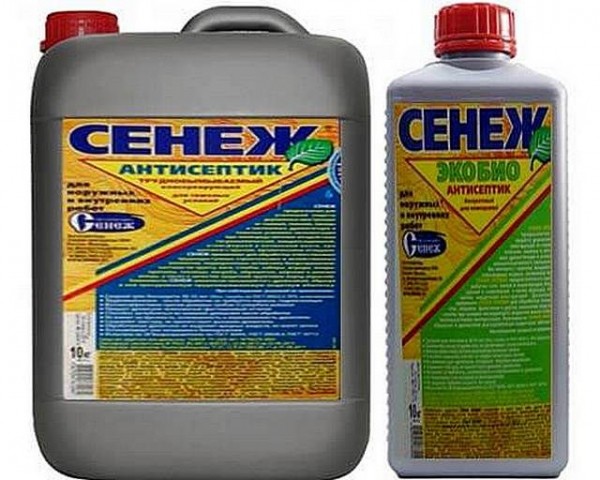

Антисептическая пропитка для деревянных деталей

  • Для предварительной обработки металла и древесины необходимо приобрести антисептические, антикоррозийные и грунтовочные составы.
  • Шланги (трубы) будут испытывать немалые нагрузки и от массы теплоносителя, и от перепадов температур и внутреннего давления. Стало быть, они будут пытаться нарушить укладку, деформироваться, просесть, поэтому нужно предусмотреть специальные крепления для их поддержания в изначально заданном положении.

Это может быть металлическая полоса, которую закрепляют между трубами на саморезы.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

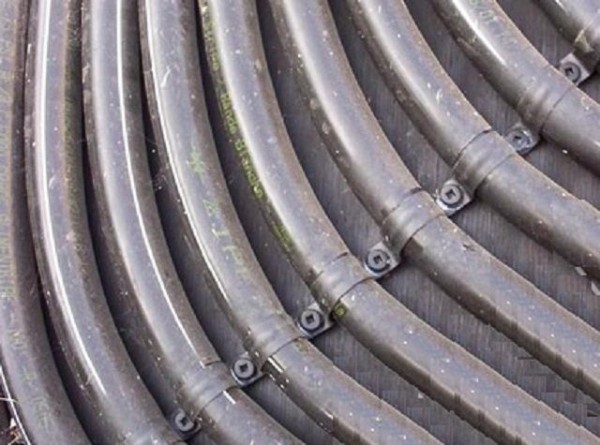

Крепление витков металлической полосой

Другой вариант — это свободная связка плотным шнуром или пластиковым хомутом-«галстуком» с крестовиной или поперечиной. Но все-таки такой метод скрепления больше подходит для пластиковой трубы, нежели для шланга, так как он может при расширении резины провиснуть на шнуре. Если же для коллектора выбран армированный резиновый шланг, то этот способ вполне подойдет для фиксации.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

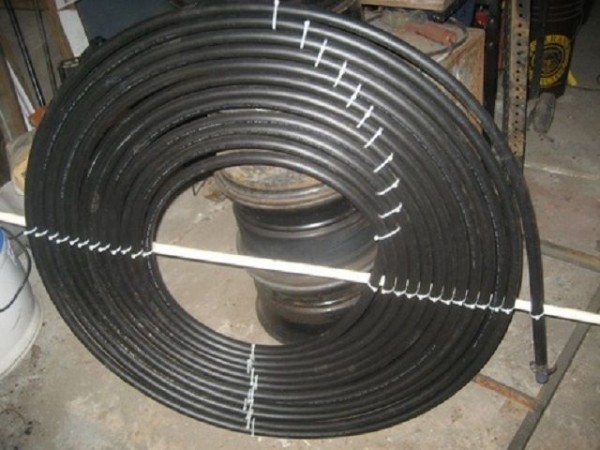

Связка контура пластиковыми хомутами

Еще одним вариантом крепления, подходящим для пластиковой трубы или армированного шланга, могут стать гвозди с широкими шляпками. Они могут забиваться или в дно короба (в этом случае оно должно иметь толщину не менее 10 мм), или же на своеобразную крестовину, изготовленную из бруска.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

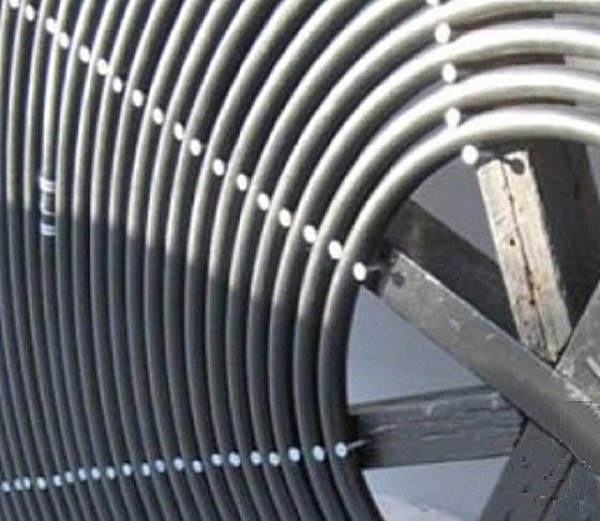

Крепление гвоздями или саморезами

  • Необходимо будет подготовить и соединительные элементы для шланга или труб. Разновидностей подобных фитингов — достаточно много, но нужно выбрать именно те, которые предназначены для выбранного для изготовления коллектора материала.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

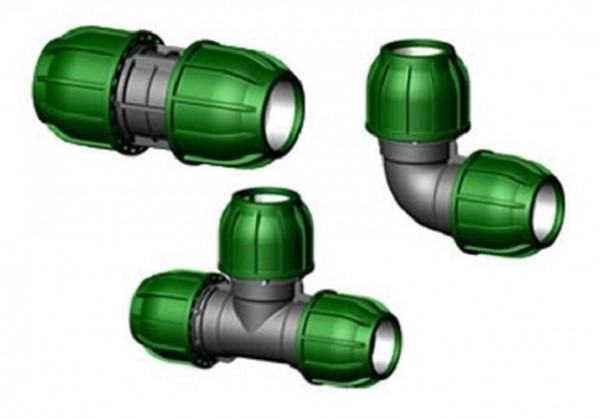

Фитинги для соединения шлангов или пластиковых труб

Кроме таких соединителей, потребуются резьбовые фитинги для перехода от пластиковой или резиновой трубы на общую металлическую. Такое соединение будет необходимо, если коллектор будет состоять из нескольких модулей.

Чтобы знать, сколько потребуется соединительных элементов, нужно заранее вычертить принципиальную схему создаваемой системы и просчитать их количество на ней.

  • Для объединения всех модулей в единую батарею потребуются два коллектора — отрезка металлической трубы. Через один из них, закрепленный внизу батареи, в теплообменники будет поступать холодная вода, а во втором, закрепленным сверху, будет собираться согретая.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

На снимке хорошо видна верхняя труба-коллектор для подогретой воды

Верхняя труба будет соединяться с накопительным баком, то есть идти к потребителю. Она должна иметь диаметр 40 ÷ 50 мм.

Монтаж батареи

Заготовив все необходимое, можно приступать к работе.

  • Для начала нужно обработать антисептическим средством все деревянные части будущей конструкции.
  • Далее, если дно модулей будет изготовлено из металлического листа, его нужно покрыть антикоррозийным составом. Обычно для этого применяется мастика, предназначенная для покрытия днищ автомобилей.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

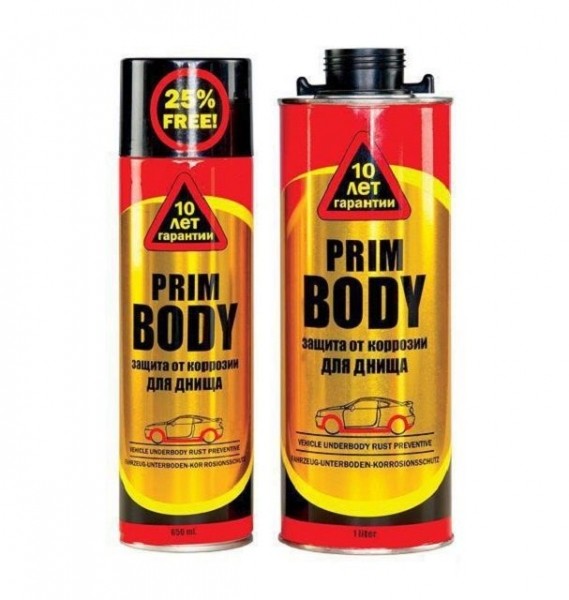

Известный всем автомобилистам «антикор» — то, что нужно

  • После просыхания составов на подготовленных элементах, из них собираются одиночные или общие модули.
  • Затем в них укладываются шланги, для чего закрепляются держатели.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

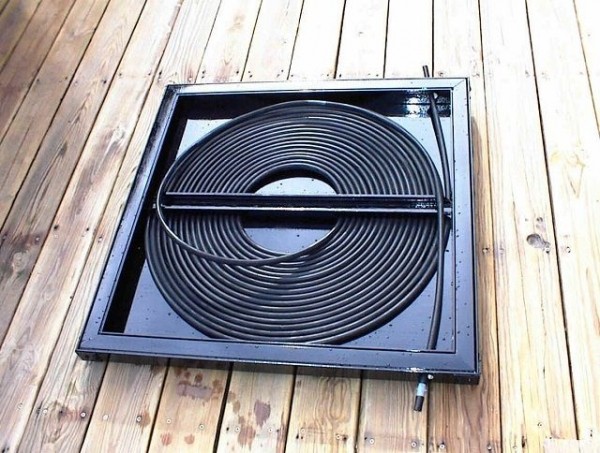

Одна ячейка солнечного коллектора в металлическом блоке

  • Для свободного прохождения труб через бортики модулей для них просверливаются отверстия — в верхней его части и нижней. Соответственно, в нижнее отверстие выводится труба входа холодной воды, а в верхнее – выхода подогретой.
  • Если монтируется несколько модулей по вертикали, или же один общий, в который укладывается несколько «улиток» трубы также, один над другим, то нижний конец каждой из спиралей соединяется с верхним выходом нижележащей – и по такому последовательному принципу коммутируется весь «столбец». Самый нижний конец соединяется с общим металлическим коллектором, через который будет поступать холодная вода. Таким же образом монтируются и все соседние вертикальные ряды – с общим подключение к подающему коллектору.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Блоки между собой соединяются последовательно.

  • Соответственно, верхние концы шлангов самого верхнего горизонтального ряда модулей соединяются с металлической трубой-коллектором, по которой осуществляется отвод горячей воды на потребление.
  • Спиралевидный контур коллектора может монтироваться и на металлический лист, установленный не на крыше, а около дома, с южной его стороны, или около бассейна, если он требует подогрева. В этом случае металлическое основание будет способствовать более быстрому нагреву воды и сохранению тепла в трубах, так как имеет хорошую теплопроводность и теплоемкость.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Коллектор с линейным расположением теплообменных труб

  • Еще одним вариантом теплового солнечного коллектора может быть укладка контура на плоскости крыши в специальных коробах длинными параллельными рядами по всей длине кровли.

Цены на трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена

Видео: простой солнечный коллектор с линейным расположением труб

Усиливаем эффект с помощью пластиковых бутылок

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Применение пластиковых бутылок увеличивает производительность коллектора

На рисунке показан солнечный коллектор из шлангов (труб), эффективность действия которого значительно увеличена за счет использования обычных пластиковых бутылок. В чем тут «фишка»? А их сразу несколько:

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

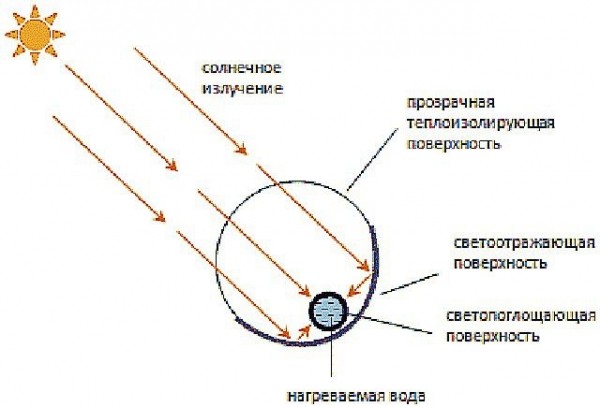

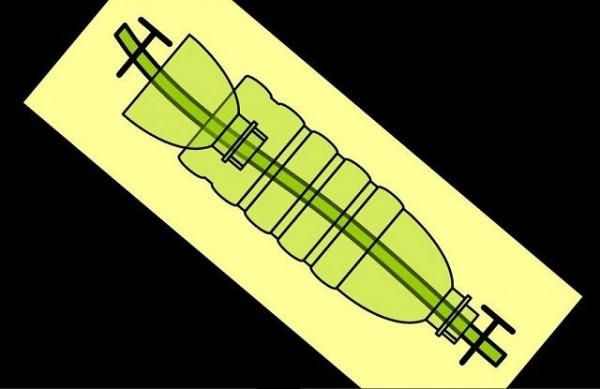

Действие пластиковой бутылки в качестве кожуха — схематично

  • Бутылки играют роль прозрачного кожуха, и не дают воздушным потокам отбирать тепло во время абсолютно ненужного взаимного теплообмена. Мало того, воздушные камеры сами становятся своеобразными аккумуляторами тепла. Налицо – парниковый эффект, который активно используется в агротехнике.
  • Округлая поверхность бутылки играет роль линзы, усиливающей эффект солнечных лучей.
  • Если нижнюю поверхность бутылки простелить отражающим фольгированным материалом, то можно добиться эффекта фокусировки лучей в зоне прохождения трубы. Нагрев от этого только выиграет.
  • Еще один немаловажный фактор. Пластиковая прозрачная поверхность в какой-то мере снизит разрушающее негативное воздействие ультрафиолетовых лучей, который ни резина, ни пластик «не любят». Такой контур должен прослужить дольше.

Для изготовления такого солнечного коллектора понадобятся:

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

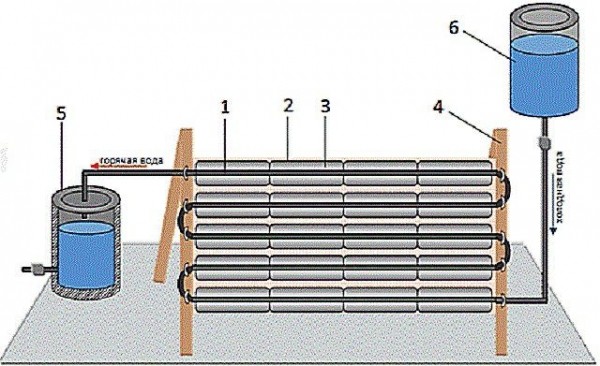

Совсем несложная схема коллектора, подходящего для дачных условий

1 – Резиновый шлаг, металлические или пластиковые трубы черного цвета – в качестве теплообменника.

2 – Пластиковые бутылки, которые станут кожухом вокруг труб контура.

3 — В бутылки, в их половину, которая будет прилегать к основанию, может быть вложена фольга или иной отражающий материал. Отражающая часть должна смотреть в сторону солнца.

4 – Подставку будет совсем несложно смонтировать из бруска или металлической трубы.

5 — Накопительный бак для нагретой воды, который должен быть связан с точкой забора — кран, душ и т.д.

6 — Емкость для холодной воды, которую можно связать с системой водоснабжения.

Монтаж солнечного коллектора

Сборка варианта, показанного на верхней схеме, производится следующим образом:

  • Для начала из металлической трубы или бруска монтируется подставка. Если она изготавливается из дерева, то оно должно быть покрыто антисептическим составом, если же из металла, то его необходимо обработать антикоррозийным средством. Нужно просчитать длину так, чтобы между двумя стойками устанавливалось ровное число бутылок.
  • На стойки, на расстоянии ширины бутылок, закрепляются горизонтальные планки, на которых можно будет сделать дополнительное закрепление для змеевика. Кроме этого, они предадут каркасу дополнительную жесткость.
  • Далее, подготавливается нужное количество пластиковых бутылок — с них срезается донная часть таким образом, чтобы одна бутылка стороной горлышка плотно встала в получившееся отверстие.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

Бутылки должны вставляться одна в другую примерно так

  • Берется шланг (труба) необходимой длины, которой будет достаточно для укладки контура-змеевика на уже готовом каркасе-подставке.

Отступив от края шланга 100 ÷ 150 мм, делают отметку места его закрепления. Затем через этот край на трубу надевается необходимое количество подготовленных бутылок, которого будет достаточно, чтобы полностью закрыть участок до противоположной стойки. Бутылки устанавливаются плотно одна к другой, таким образом, чтобы горлышко второй входило в отверстие, вырезанное в дне предыдущей.

  • Когда участок трубы для укладки верхнего участка змеевика будет полностью закрыт коробом из бутылок, ее край закрепляется сверху на левой стойке каркаса. Для крепления можно использовать клипсы-держатели для пластиковых труб с защелкой, нужного размера.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

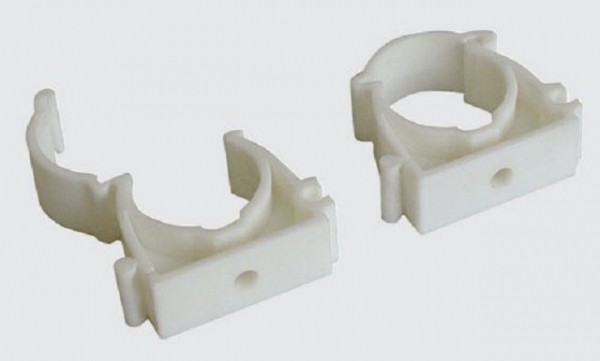

Клипсы могут применяться для крепления труб к раме

Далее, с помощью такой же клипсы свободный от бутылок участок трубы закрепляется на противоположной, правой стойке.

  • Если есть необходимость положение бутылок корректируется, так, чтобы фольгированная их половина оказалась снизу, у каркаса коллектора.
  • Затем трубе придается плавный поворот, и она снова защелкивается на клипсу.
  • Следующим этапом на трубу снова надеваются бутылки, и она закрепляется уже на левой стойке. Такую последователь соблюдают и дальше, пока вся рама не будет заполнена змеевиком коллектора.
  • Теперь осталось только «запаковать» фитинги, через которые будет осуществлена врезка получившегося коллектора к подаче холодной воды и к накопительной емкости горячей.

Солнечный коллектор своими руками для нагрева воды и для отопления: пошаговая инструкция

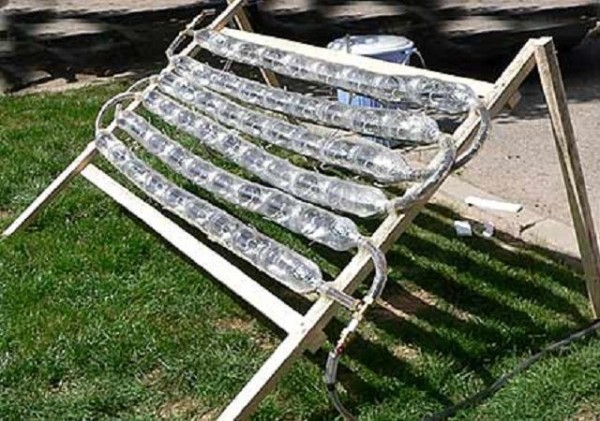

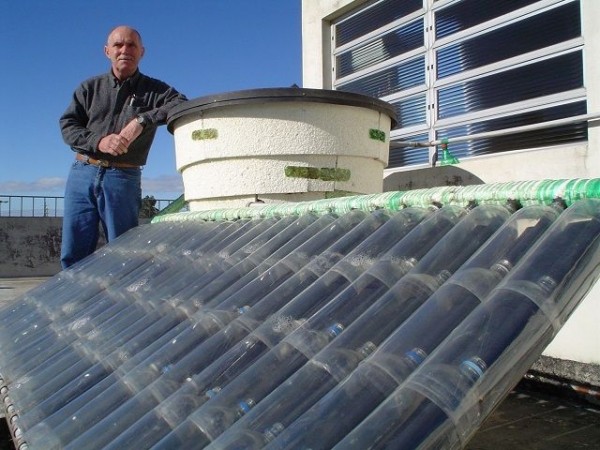

Вот что может получиться в итоге — проще не придумаешь!

Такой коллектор, как видно, абсолютно не сложен в изготовлении, но зато может стать хорошим «помощником» в частном доме, взяв на себя функции подогрева воды.

Кстати, солнечную энергию можно использовать не только для подогрева воды, но и для подачи в помещения нагретого воздуха. Например, как изготовить самостоятельно солнечный воздушный коллектор, можно узнать, если перейти по ссылке на специальную публикацию нашего портала.

Видео — сборка солнечной электростанции своими руками
