Солнечные коллекторы для дома

0 328

Как выбрать солнечный коллектор для своего дома, дачи. Типы солнечных коллекторов. Принцип работы солнечного коллектора.

Солнечный коллектор (гелиоустановка) – установка, использующая солнечную энергию для нагрева теплоносителя, который в свою очередь нагревает воду для обеспечения горячего водоснабжения, а также отопления помещений. Гелиоустановка позволяет значительно снизить расходы на подогрев воды, что немаловажно при нынешних ценах на энергоносители.

Солнечные коллекторы для дома

Типы солнечных коллекторов.

Существует несколько типов солнечных коллекторов, но для бытового использования наиболее подходят плоские и вакуумные коллекторы.

Плоские коллекторы.

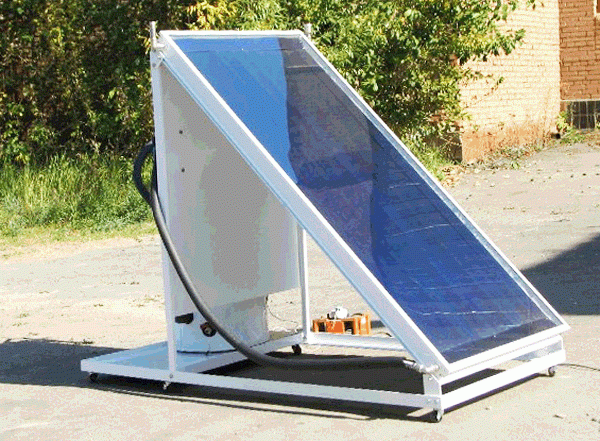

Коллектор представляет собой плоский ящик с прозрачной верхней крышкой из закалённого матового или глянцевого стекла или рифлёного поликарбоната.

Солнечные коллекторы для дома

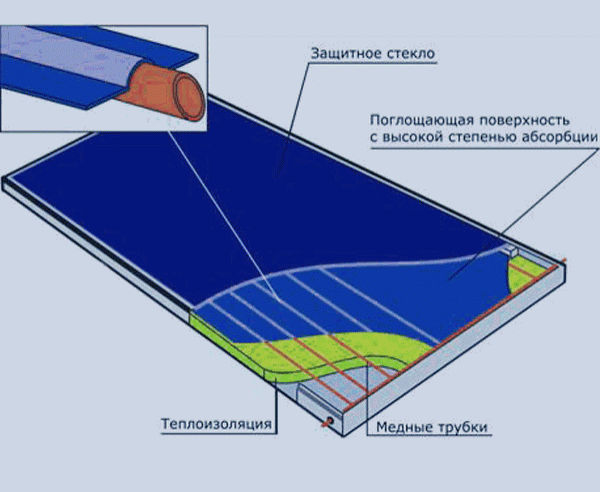

Нижняя часть ящика состоит из адсорбера – пластины из метала с хорошей теплопроводностью (медь, алюминий) окрашенной в чёрный цвет для наибольшего поглощения солнечной энергии. Чтобы повысить поглощение солнечной энергии пластины дополнительно покрывают селективным покрытием, которое состоит из слоя аморфного полупроводника.

Солнечные коллекторы для дома

Пластина адсорбер связана с теплопроводящей системой, которая представляет собой трубы в виде змеевика из меди, по которым циркулирует теплоноситель. В зависимости от конструкции коллектора теплоносителем может быть вода, антифриз, масло и даже воздух. Задняя, и боковые части ящика коллектора покрыты теплоизоляционным материалом.

Солнечный коллектор подсоединяется трубами к теплообменнику, размещённому в баке с водой. В зависимости от конструкции в систему можно подключить циркуляционный насос, датчики температуры, контроллер, бытовую насосную станцию для подкачки воды в систему.



Принцип работы солнечного коллектора.

Солнечные лучи проходят через прозрачную крышку корпуса коллектора, попадают на пластину адсорбер и нагревают её. Адсорбер нагревается и передаёт тепловую энергию жидкости циркулирующей по трубам.

Самая простая конструкция теплообменника так называемый летний вариант, это прямая система — труба в виде змеевика по которой, циркулирует вода, которая нагревается и поступает в накопительный бак, а потом уже прямо на кран в кухню, в ванную, душевую.

Но такая система эффективна только в теплое время года, при первых заморозках вода в системе просто замёрзнет, поэтому коллектор с прямой системой используют только в летний период для подогрева воды, на зиму воду из труб нужно сливать.

Всесезонная система замкнутого типа.

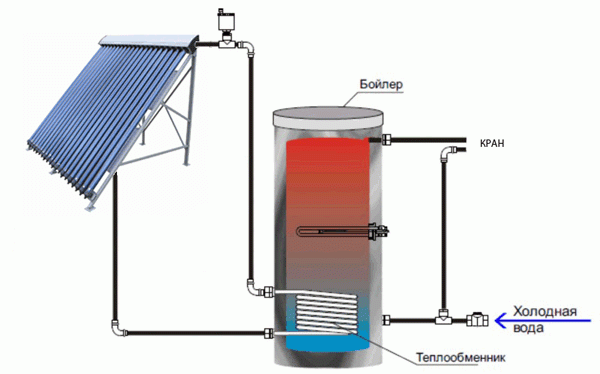

При замкнутой системе в трубах теплоносителя находится не вода, а незамерзающая жидкость, которая нагревается в трубах и передаёт накопленную тепловую энергию через теплообменник в бак с водой.

Солнечные коллекторы для дома

Замкнутую систему можно использовать круглый год, в зимний период эффективность системы заметно снижается, но при наличии солнца система работает и при минусовых температурах. Наиболее эффективной системой для всесезонного использования считаются трубные вакуумные коллекторы.

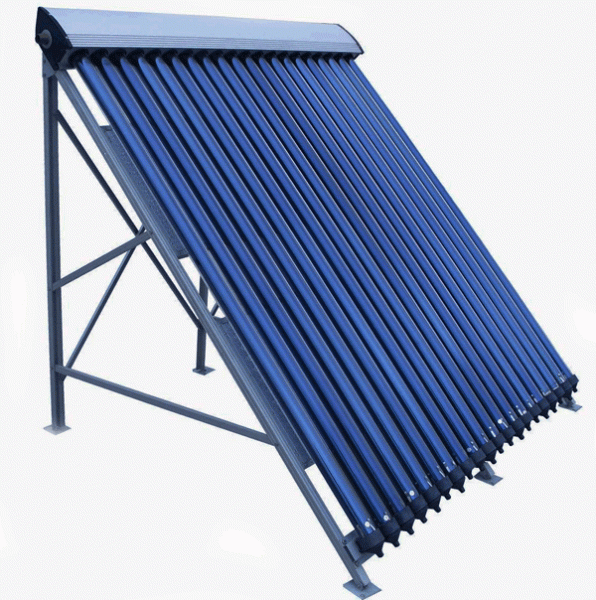

Трубный вакуумный коллектор.

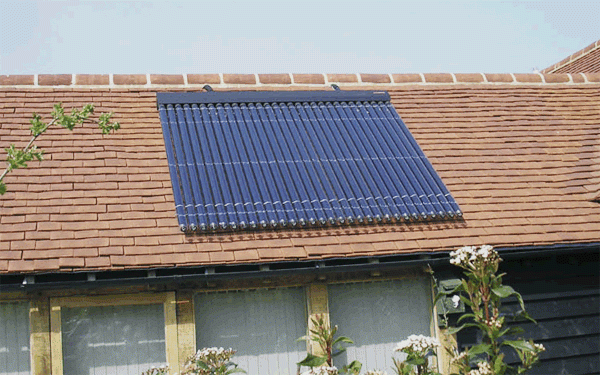

Основное преимущество вакуумных коллекторов в том, что их можно эффективно использовать круглый год и даже при минусовых температурах.

Солнечные коллекторы для дома

Вакуумный коллектор состоит из нескольких труб термосов, каждая такая труба термос имеет конструкцию из наружной прозрачной трубы и внутренней трубки, которая покрыта селективным покрытием, которое улавливает солнечную энергию.  Пространство между трубами заполнено вакуумом. Вакуум сохраняет тепловую энергию на 95%.

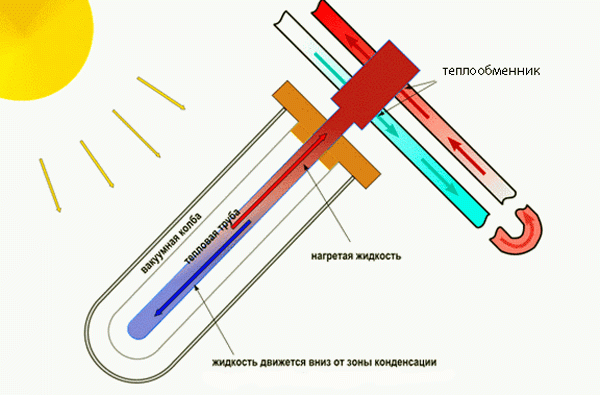

Принцип работы вакуумного коллектора.

Солнечные лучи проходят сквозь внешнюю прозрачную трубу и попадают на поверхность внутренних трубок и абсорбируются. Во внутренней медной трубке жидкость нагревается и поднимается в верхнюю часть трубки подключённой к теплообменнику.

Солнечные коллекторы для дома

Охлаждённая часть жидкости опускается в нижнюю часть медной трубки и цикл повторяется.

Вакуум между наружной и внутренней трубками значительно снижает потери тепла.



Какой солнечный коллектор выбрать для дома?

Плоские коллекторы менее эффективны, но цена на них в несколько раз ниже вакуумных, к тому же плоский коллектор можно изготовить самостоятельно. Если говорить о подогреве воды в летний период для дачи или летнего дома, то плоского коллектора будет вполне достаточно что бы обеспечить потребности в горячей воде.

Для обеспечения дома горячей водой круглый год, лучше установить вакуумный солнечный коллектор. Стоимость такого коллектора, конечно, будет больше, но его можно использовать круглый год. В зимний период его эффективность, конечно, снижается, но коллектор способен нагревать воду в солнечный день даже при минусовой температуре воздуха.
