Сливная яма для бани своими руками: разновидности и технология возведения

0 269

Наверное, подавляющее большинство владельцев дачных участков и загородных частных домов не представляют свою жизнь без собственной бани, так как подобное сооружение является неотъемлемой частью древних русских традиций. Баня – это ведь не только место для мытья, но и своеобразный домашний «профилакторий», работающий на восстановление сил и здоровья хозяев, на необходимую периодическую релаксацию. Но для того чтобы она приносила только приятные ощущения, ее обустройство, и в частности — всех необходимых коммуникаций, должно быть произведено по всем правилам.

Сливная яма для бани своими руками: разновидности и технология возведения

Сливная яма для бани

Одной из традиционно проблемных составляющих банной системы является утилизация использованной воды, поэтому очень важно правильно организовать ее отвод и место сбора. Сбрасывать загрязненные, не прошедшие очистки стоки на грунт или в природные водоемы – категорически запрещено, и такой подход неизбежно приведет к штрафным санкциям со стороны надзорных природоохранительных органов. Поэтому при отсутствии централизованной канализации (как оно чаще всего и бывает) обычно для этих целей создается специальная яма накопительного или дренажного действия. И чтобы сливная яма для бани функционировала эффективно, необходимо перед началом строительства изучить ее конструкцию, а в период работ по обустройству – придерживаться рекомендаций опытных мастеров.

Основные типы сливных ям

Обустройство любой сливной ямы – это довольно трудоемкий процесс, так как котлован придется, скорее всего, выкапывать вручную. Вместе с тем, такое гидротехническое сооружение не отличается большой сложности конструкции, поэтому его сможет соорудить и оборудовать любой собственник участка самостоятельно, даже не привлекая помощников, конечно же, если будет достаточно сил для землеройных работ.

Сливные ямы можно разделить на три основных типа – это герметичная емкость, яма, обладающая дренажной способностью, и септик, состоящий из нескольких камер.

Для начала разберемся, что из себя в принципе представляет каждая из разновидностей.

  • Герметичная сливная яма чаще всего обустраивается на участках строительства с неглубоко залегающими грунтовыми водоносными слоями. Ее чаще называют выгребной, то есть требующей периодического опорожнения от собравшихся объемов грязной воды.

Для ее постройки выкапывается котлован, в который устанавливается емкость, обладающая достаточно большим объемом. В ней и будут собираться сточные воды. По мере заполнения емкости до определённой критической отметки, отходы откачиваются ассенизационной машиной.

Сливная яма для бани своими руками: разновидности и технология возведения

При наличии полностью изолированной от внешней среды выгребной ямы придется очень часто пользоваться услугами ассенизационной техники

Этот вариант – экологически чистый, так как в грунт и грунтовые воды не попадает вообще никаких загрязнений и химических моющих растворов, которые способны негативно сказываться на состоянии плодородной почвы на участке, а также оказывать негативное воздействие на высоко расположенные грунтовые водоносные слои. Однако, подобный вариант не отличается удобством и экономичностью, так как придётся постоянно отслеживать уровень заполнения емкости и достаточно часто вызывать специализированный автотранспорт, а такие услуги стоят недешево.

Цены на септики

септик

  • В дренажной сливной яме не создается герметично закрытого дна. В качестве него используется насыпной слой из фильтрующего строительного материала — чаще всего для этой цели выбирается щебенка или гравий.

Сливная яма для бани своими руками: разновидности и технология возведения

Дно дренажной ямы засыпается слоем фильтрующего материала – щебенки или гравия

Кроме того, нередко и в стенках дренажной ямы на определенной высоте также проделываются отверстия, через которые вода будет впитываться в грунт. Подобный вариант отлично подходит для бани и является, пожалуй, самым простым в постройке, правда, если это позволяют особенности грунта на участке.

  • Септик – это целая система, состоящая из двух или более камер, имеющих различное предназначение.

В любом из вариантов первая камера чаще всего имеет герметичное исполнение и служит для сбора, первичной фильтрации и очистки отходов – твердые составляющие оседают на дно, а жидкие осветляются, проходят цикл биологической очистки за счет действия аэробных микроорганизмов. Эта емкость связана со второй камерой специальной переливной трубой – осветленные жидкие отходы перетекают в следующий отсек, который уже организован по принципу дренажного колодца.  Вода проходит через дренаж, доочищается и впитывается в грунт.

Сливная яма для бани своими руками: разновидности и технология возведения

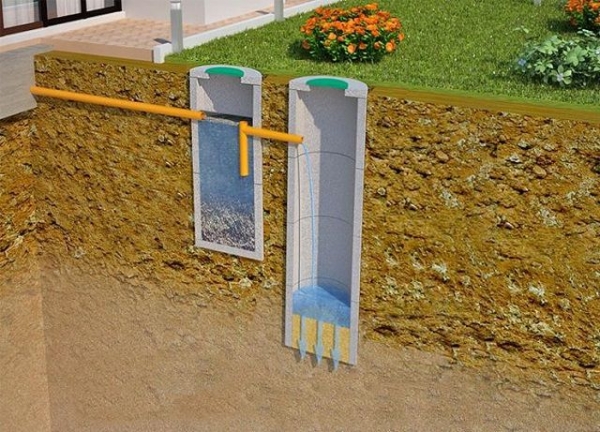

Примерная схема устройства простейшего септика

Если планируется септик из трех емкостей, то дренажной делают третью камеру. Вторая же служит для окончательного оседания взвесей, более глубокой очистки воды за сет действия анаэробных микроорганизмов. И уже отсюда идет перелив очищенной жидкости в дренажный колодец.

Септик чаще всего обустраивается в том случае, когда в него предполагается сбор всего немалого объема жидких отходов как из жилого дома, так и из бани.

Сливная яма для бани своими руками: разновидности и технология возведения

Что важно знать о конструкции и правилах оборудования септика?

Септик представляет собой уже довольно сложное инженерное сооружение, создание которого должно подчинятся определённым правилам. Нередко хозяева домов предпочитают установку готовой системы заводского производства. Каковы правила обустройства такого очистного сооружения, и на что обращать особое внимание при выборе септика – читайте в специальной публикации нашего портала.

Материалы для обустройства сливной ямы для бани

Для постройки банных сливных ям дренажного типа могут использоваться различные материалы. Их выбор напрямую зависит от предполагаемого объема стоков, финансовых возможностей хозяев участка и удобства строительства.

Сливная яма из бочек

Для создания этой системы отвода воды используются металлические или пластиковые бочки разного объема. Однако, обустроена такая сливная может быть по-разному:

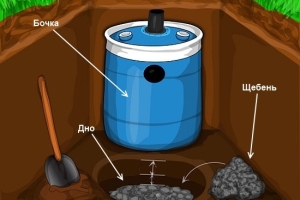

  • Первый вариант. На дно выкопанного котлована, засыпанное дренажным материалом на 300÷400 мм толщиной – щебнем или крупным гравием, после утрамбовки устанавливается бочка с перфорированными стенками и срезанным дном. При этом учитывается то, что между стенками бочки и котлована должно оставаться пространство не менее, чем в 100 мм, которое также заполняется дренажной засыпкой.

Сливная яма для бани своими руками: разновидности и технология возведения

Для изготовления ямы применена старая металлическая бочка

В бочку под необходимым углом ската подводится труба, через которую в емкость будет поступать из бани использованная вода. Эти стоки постепенно, через отверстия в стенках и через донную часть будут просачиваться в дренажный слой, очищаться, а затем впитываться в окружающий грунт. В некоторых случаях дренажным материалом заполняется не только свободное пространство котлована, но даже и сама бочка, то есть вода будет поступать сразу в дренажные слои, а затем в грунт. Таким образом, бочка никогда не будет заполняться.

Надо правильно понимать, что подобная схема не подойдет для сбора других типов стоков из жилого дома. Для бани же, которая используется по назначению один-два раза в неделю, такая яма становится одним из самых оптимальных вариантов.

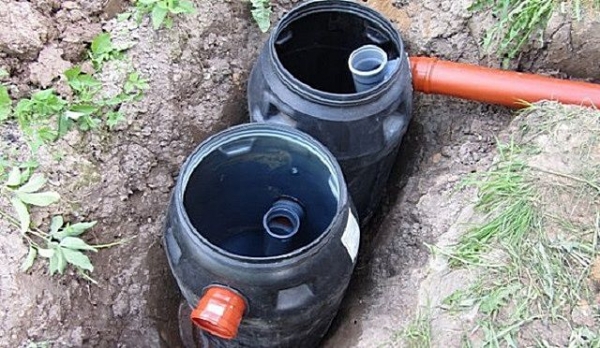

  • Второй вариант. В этом способе обустройства ямы используются две бочки, устанавливаемые на разном уровне – одна выше другой примерно на 200 мм. Они соединены между собой в верхней части трубой для перелива. Вода из бани поступает в первую верхнюю емкость, в ней оседает мыльный осадок и твердые взвеси, а при ее заполнении вода переливается во вторую бочку, к которой присоединены одна или две длинные дренажные трубы с перфорированными стенками.

Сливная яма для бани своими руками: разновидности и технология возведения

Это уже, по сути, мини-септик с выводом прошедшей первичную очистку воды на дренажное поле

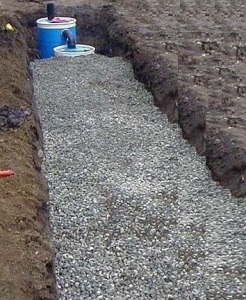

Отводные трубы из второй емкости укладываются в дренажные траншеи с гравийным или щебёночным заполнением, по которым и будет распределяться очищенная от химических осадков вода, увлажняя грунт. Траншеи сверху засыпаются слоем плодородной почвы, примерно на 500 мм и могут быть засажены декоративными кустарниками, которые будут постоянно получать полив. Таким образом, решаются сразу две проблемы – отвода воды из бани и орошения растений на участке.

Этот вариант обустройства сливной ямы будет подробно рассмотрен ниже.

Кирпичная сливная яма

Обустройство стенок сливной ямы может быть произведено с помощью кирпича, который выкладывается с просветами – через них и осуществляется отведение воды в дренажную засыпку и далее в грунт. Отличие этой ямы от первого варианта, выполненного из бочки, отличается только материалом, а принцип работы сохраняется тот же. В зазор между грунтовыми и кирпичными стенами засыпается дренажная прослойка, которая будет очищать воду и распределять ее по всему котловану, отводя в грунт.

Сливная яма для бани своими руками: разновидности и технология возведения

Дренажная яма со стенками, выложенными из красного кирпича

Яма, выполненная из кирпича, более долговечна и рассчитана на больший объем воды. Причем, если выкопать котлован достаточно глубоким, а дно и нижнюю часть стен выполнить герметичными, то эта конструкция вполне может быть использована и для слива иных отходов, но в этом случае яму придется периодически очищать.

Для обустройства подобного варианта сливной ямы вовсе не обязательно использовать новый кирпич – вполне подойдет и материал, бывший в употреблении.

Цены на металлические бочки

металлические бочки

Сливная дренажная яма из бетонных колец

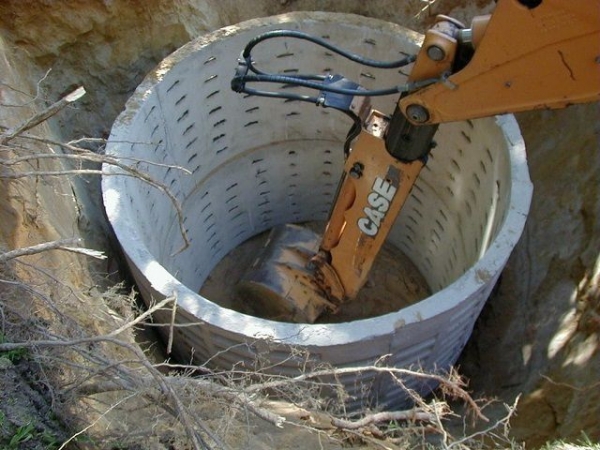

Если имеются финансовые и технические возможности, то дренажную яму можно построить из бетонных перфорированных колец, которые устанавливаются в подготовленный котлован. После установки колец на дне такого колодца устраивается дренажная засыпка.

Сливная яма для бани своими руками: разновидности и технология возведения

Хорошее решение, но, как правило, требующее привлечения специальной строительной техники

В этом варианте все пространство между стенками, как и в предыдущих случаях, также засыпается дренажным материалом, поэтому яма, при условии использования ее только для банных нужд, никогда не будет заполнена водой. В том же случае, когда котлован будет достаточно углублен, а дно колодца цементировано, то такая яма подойдет не только для бани, но и для общей канализации дома. Правда, это потребует дополнительных расчетов, оценки впитывающих свойств прилегающих грунтов и расположения водоносных горизонтов.

Яма из старых автомобильных покрышек

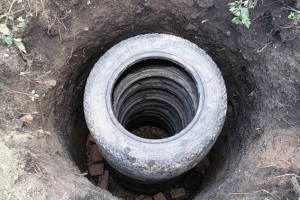

Сливная дренажная яма, выполненная из ненужных автомобильных покрышек, может быть использована только для жидких отходов, поэтому как нельзя лучше подойдет для сбора периодически поступающей воды из бани.

Сливная яма для бани своими руками: разновидности и технология возведения

Очень популярная схема среди владельцев дачных участков – сливная яма из старых автопокрышек

Покрышки устанавливаются по-разному: в одних случаях в их боковых стенках вырезаются отверстия, в других — обеспечивается небольшой зазор между скатами, в третьих – внешние стенки почти полностью срезаются, но принцип работы дренажной ямы остается прежним.

Этот вариант отвода воды из бани можно назвать самым популярным, так как он прост в обустройстве, доступен по цене (покрышки несложно отыскать вообще задаром) и практичен в эксплуатации.

Сливная яма для бани своими руками: разновидности и технология возведения

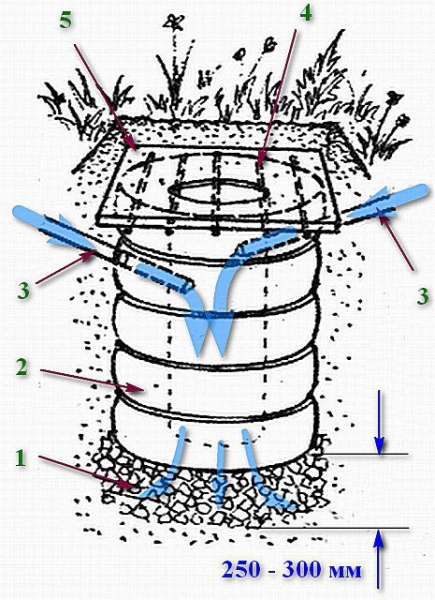

Принципиальная схема устройства дренажной ямы из автомобильных покрышек

На схеме цифрами обозначены:

1 – Щебень или гравий крупной фракции – дренажная засыпка, слоем в 250÷300 мм толщиной.

2 – Старые автомобильные покрышки.

3 – Сливная труба из бани (их может быть и две)

4 – Перекладины для укладки крышки.

5 – Крышка или люк.

Вокруг выложенной стопки колес, а иногда и внутрь получившегося колодца производится засыпка дренажной подушки, позволяющей задерживать и очищать поступающую из бани воду. При хорошей дренажной способности грунта и периодическом использовании бани яма никогда не переполняется.

Следует отметить, что для постройки сливной банной ямы подойдут и другие материалы, которые способны стойко переносить воздействие повышенной влажности.

Как самостоятельно оборудовать сливную яму для бани

Обследование грунта на месте планируемой сливной ямы

Чтобы система слива из бани была эффективна, необходимо определить тип грунта на участке на примерной глубине залегания планируемой ямы. Для этого выкапывается траншея или пробная яма. Чтобы баней можно было пользоваться и в зимнее время, глубина должна быть ниже уровня промерзания грунта. Информацию о промерзании почвы в конкретной местности несложно найти в интернете, или же можно проконсультироваться с владельцами соседних участков, которые давно пользуются системами подобной сливной канализации.

Цены на бетонные кольца

бетонные кольца

Сливная яма для бани своими руками: разновидности и технология возведения

Чтобы определить характер грунта и принять решение в пользу той или иной схемы устройства сливной ямы, потребуется провести определённые изыскания

Хорошими дренажными способностями обладают песчаные грунты, супеси, в том числе и с каменистыми включениями.

А вот плотные глинистые слои могут доставить проблемы. При высокой влажности они хорошо напитываются водой, разбухают, и становятся практически водонепроницаемыми, при высыхании – сжимаются. Кроме того, они сильно подвержены морозному вспучиванию. Эти качества подобных грунтов – неблагоприятны и для закладки фундаментов, и при прокладке труб по траншеям, так как могут привести к деформациям и повреждению самих и других элементов системы.

Сооружать дренажную яму в таком грунте, если он распространяется на большую глубину – практически бессмысленное занятие. Ну а если приходится через такие слои прокладывать трубу к дренажной яме, достигающей глубины залегания грунта с высокой впитывающей способностью, то дно траншеи необходимо выстелить песчаной подушкой толщиной в 100÷120 мм, которая предотвратит жесткое воздействие колебаний грунта на элементы системы слива.

Немаловажен и уровень залегания грунтовых вод (УГВ), так как от этого тоже напрямую будет зависеть степень впитывания поступающей в сливную яму воды. Так, между дном ямы и расположением устойчивого водоносного горизонта должно быть расстояние около 1000 мм.  Если же грунтовые воды расположены близко к поверхности, то загрязненная вода плохо будет уходить в дренаж, и такой колодец вскорости превратится в зловонную яму, так как будет постоянно заполнен. В этом случае, как и при глинистых грунтах, вариант дренажной ямы не подойдет. Придется или устанавливать герметичную емкость, требующую периодического опорожнения, или организовывать отвод воды на специальные поверхностные поля фильтрации.

Некоторые рекомендации по обустройству сливной ямы

Выбрав материал для сооружения ямы, необходимо определиться еще с несколькими важными моментами ее обустройства, от которых зависит эффективность работы системы, экологическая безопасность, как самого участка, так и его обитателей.

В первую очередь потребуется определиться с местом, где будет расположена яма.

Сливная яма для бани своими руками: разновидности и технология возведения

Расположение дренажной ямы непосредственно под баней – не самый удобный вариант, так как он резко ограничивает возможность ревизии и обслуживания системы слива

  • Достаточно часто собственники располагают дренажную яму непосредственно под строением, но это становится возможным только в том случае, если:

— яма обустраивается перед возведением самой бани;

— строение поднимается над поверхностью земли на столбчатом или свайном фундаменте, который нужно будет хорошо гидроизолировать;

— под банной постройкой должна быть предусмотрена хорошая вентиляция;

— канализационная труба, соединяющая слив бани и яму, потребует эффективной термоизоляции.

  • Если яма располагается отдельно, в стороне от бани, то необходимо предусмотреть, чтобы она находилась на требуемом удалении от источников питьевой воды, природных водоемов, жилых и хозяйственных построек, деревьев, границы участка и проходящей около него дороги. Необходимые нормативы показаны на схеме ниже:

Сливная яма для бани своими руками: разновидности и технология возведения

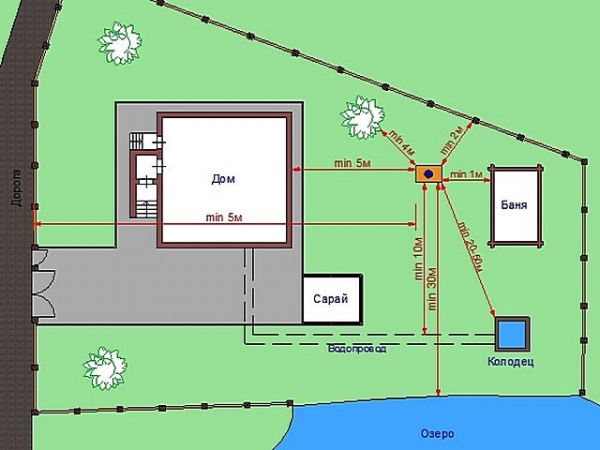

Необходимое удаление сливной ямы от других объектов на участке

  • Яма должна располагаться ниже уровня сливного отверстия в полу бани, как минимум на 150÷200 мм, а рекомендуемое удаление от банной постройки – 3÷5 метров.

Сливная яма для бани своими руками: разновидности и технология возведения

Если обстоятельства таковы, что яму приходится размещать в непосредственной близости от стен бани, необходимо предусмотреть несколько конструктивных особенностей

  • Если же сливную яму приходится располагать достаточно близко к строению бани, то:

— дно ямы должно иметь уклон в 20÷25 градусов, отводящий воду от стен строения;

— перфорацию в стенках бочки, бетонных кольцах или покрышках, необходимо делать с той стороны, которая будет находиться дальше от стен бани;

— в этом варианте рекомендуется дополнительно организовать дренажную траншею, отводящую воду от стен бани.

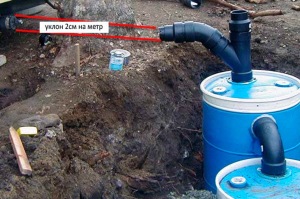

  • Очень важно соблюсти правильный уклон канализационной трубы, чтобы грязная вода не застаивалась внутри канала, а сразу уходила в дренажную яму, не было риска замерзания при пользовании баней в зимне время. Особенно необходимо это помнить в тех случаях, когда яму решено расположить достаточно далеко от бани. Величина необходимого уклона зависит от выбранного диаметра трубы – об этом вполне понятно говорит расположенная ниже схема:

Сливная яма для бани своими руками: разновидности и технология возведения

Минимальный уклон безнапорных канализационных труб, в зависимости от их диаметра (перепад высоты на каждый погонный метр длины)

Нужно отметить, что для организации отведения воды из небольшой бани без туалета, обычно достаточно трубы диаметром в 50 мм. Чтобы соблюсти нужный уклон, следует при выкапывании соединяющей траншеи, а также при подсыпке в нее песчаной «подушки» контролировать перепад ее глубины с помощью строительного уровня.

Обустройство сливной дренажной ямы – пошагово

В этом разделе публикации будут рассмотрены два варианта сливных ям, которые вполне можно обустроить самостоятельно.

Обычная дренажная яма

Этот вариант дренажной ямы имеет конструкцию, которая может быть изготовлена из различных материалов, о которых шла речь выше.

Иллюстрация Краткое описание выполняемых операций

Сливная яма для бани своими руками: разновидности и технология возведения

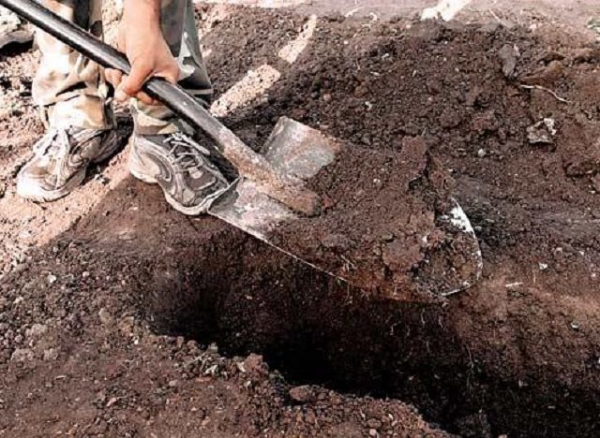

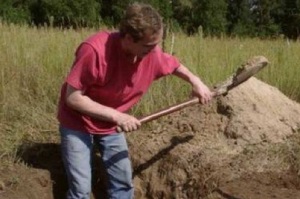

После определения место для расположения сливной ямы, можно переходить к выкапыванию котлована.
Для банного дренажного колодца будет достаточно глубины котлована в 2500÷3000 мм. Он может иметь круглую или квадратную форму в сечении — она будет зависеть от выбранного материала обустройства стенок. Например, если яма будет оформляться кирпичом, то из него удобнее укладывать квадратную или прямоугольную форму, но в некоторых случаях из него вполне выстаивается и круглый колодец.
Диаметр котлована должен быть больше подготовленной емкости на 150÷200 мм.

Сливная яма для бани своими руками: разновидности и технология возведения

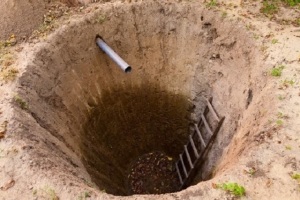

Когда котлован будет подготовлен, от него до строения бани под нужным углом выкапывается траншея для укладки водоотводной трубы.
Ширина траншеи может составлять 300÷500 мм, а глубина будет зависеть от уровня промерзания грунта в той местности, где построена баня, но не менее 500 мм в месте входа в колодец.

Сливная яма для бани своими руками: разновидности и технология возведения

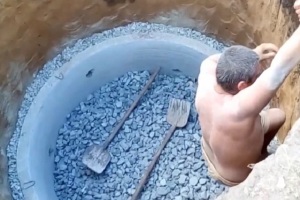

Дно готового котлована засыпается камнем средней фракции — это гравий, щебень, колотый кирпич или даже битый шифер.
Дренажный слой должен составлять не менее 300 мм, так как он предназначен для задержки грязной воды и ее очистки, то есть к грунту влага должна поступать капиллярно, что позволит ей быстро впитываться.

Сливная яма для бани своими руками: разновидности и технология возведения

Далее, поступают по-разному.
Можно проложить сразу канализационную трубу, а затем работать над кирпичными стенами водоприемного колодца, или же сначала устанавливается или строится емкость, а по ходу ее возведения в одно из специально проделанных отверстий вставляется водоотводная труба.
Чаще всего трубу прокладывают в то время, когда стенки выведены до уровня глубины траншеи, иначе она будет попросту мешать работе.

Сливная яма для бани своими руками: разновидности и технология возведения

Итак, стенки сливного колодца могут быть выстроены из кирпича.
Кладка производится с соблюдением просвета между соседними кирпичами в ряду в 40÷50 мм.
Стена может иметь толщину в полкирпича или в один кирпич — этот параметр выбирается строителем, и в большей мере зависит от количества подготовленного материала.
Подняв стены колодца на очередные 200÷300 мм, пространство между грунтовыми стенами и кирпичными заполняют дренажной засыпкой.

Сливная яма для бани своими руками: разновидности и технология возведения

Если для формирования стен используются бетонные перфорированные кольца, то для их установки придется привлечь специализированную технику, так как каждое из них обладает внушительной массой, а при монтаже нельзя допускать перекосов.
После их установки, расстояние между грунтом и бетоном также нужно заполнить дренажной засыпкой.
Здесь же нужно отметить, что если для ямы используются бетонные кольца, то не следует торопиться с установкой в отверстие их стенки канализационной трубы, так как под своей тяжестью они могут несколько просесть в грунт – бывает, что на 100÷150 мм. Поэтому готовый бетонный колодец рекомендуется оставить в покое на некоторое время для усадки, иначе, пластиковая труба может треснуть или сломаться от возникшего давления и напряжения.

Сливная яма для бани своими руками: разновидности и технология возведения

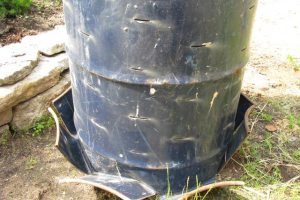

При использовании для ямы металлических бочек, с них срезается дно и крышка, а боковые стенки можно просто надрезать с помощью «болгарки».
Надрезы выполняются на расстоянии друг от друга в 200÷250 мм по горизонтали и с шагом в 100÷120 мм по высоте.

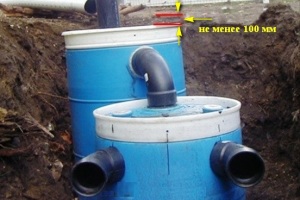

Если используется две бочки, их устанавливают одну на другую. После установки нижней из них, свободное пространство вокруг ее стенок засыпается дренажем.

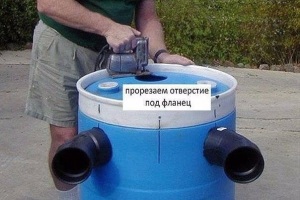

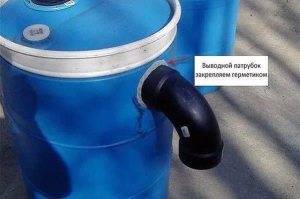

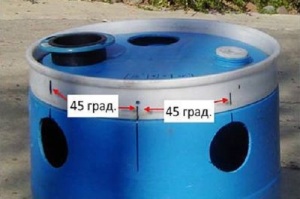

После этого во второй из них, в верхней, размечается и вырезается отверстие, через которое в бочку будет установлена водоотводная труба.
Отверстие по разметке может быть вырезано болгаркой, но аккуратнее будет все же проем, выполненный электрическим лобзиком. Для этого в одной из точек размеченной окружности высверливается отверстие, в которое должна свободно входить пилочка инструмента.

Сливная яма для бани своими руками: разновидности и технология возведения

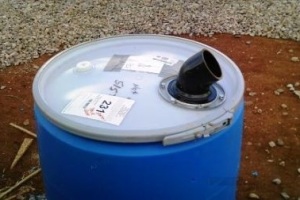

Если для сливной ямы подготовлены пластиковые бочки, то их монтируют примерно таким же образом, как и металлические, но достаточно часто сливную трубу присоединяют через верхнюю крышку емкости.
В пластиковой бочке может быть также срезано дно или же в нем прорезается несколько круглых отверстий диаметром в 100÷120 мм.

Сливная яма для бани своими руками: разновидности и технология возведения

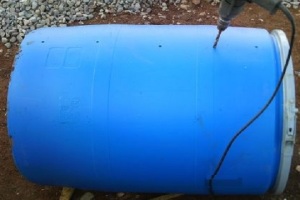

В боковых стенках по всему периметру полимерной емкости просверливаются отверстия диаметром в 10 мм с частотой в 100÷150 мм по горизонтали и вертикали.
Вокруг бочки и под нее производится засыпка щебня или гравия, в который так же, как и в предыдущих случаях будет поступать из отверстий бочки вода, очищаться и уходить в грунт.

Сливная яма для бани своими руками: разновидности и технология возведения

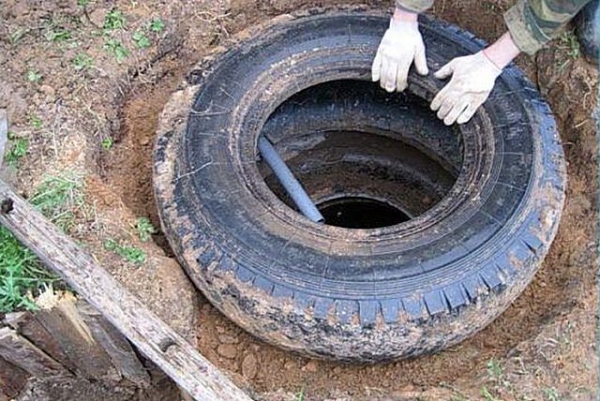

Самым часто применяемым и материалом для обустройства дренажного колодца бани являются автомобильные покрышки, которые устанавливают стопкой одну на другую.
С внутренней стороны в краях шин, в трех-четырех местах, просверливаются отверстия диаметром в 10 мм, через которые они скрепляются между собой посредством, например, пластиковых хомутов-затяжек.

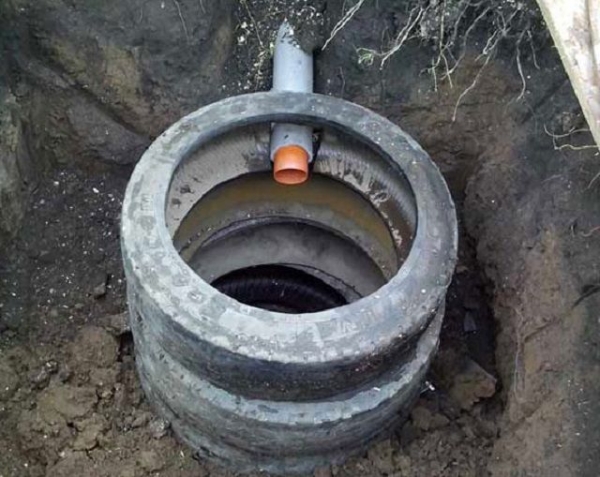

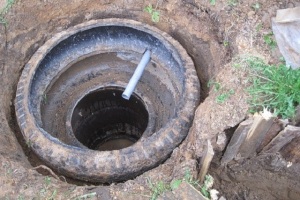

Канализационная труба может быть подведена между двух покрышек. В этом случае для упора, по краям пластиковой трубы и еще в трех-четырех местах между покрышками в месте ее прохода устанавливаются кирпичи, которые снимут нагрузку с пластика от верхних скатов.

Сливная яма для бани своими руками: разновидности и технология возведения

Другим вариантом проходки трубы является установка ее в отверстие, прорезанное в боковой стенке покрышки.
Выбирая этот способ, необходимо предусмотреть возможную усадку конструкции, вырезав отверстие больше диаметра трубы на 70÷80 мм.

Сливная яма для бани своими руками: разновидности и технология возведения

Достаточно часто сливная банная яма не засыпается дренажным материалом вокруг бочек или покрышек, а заполняется им на две трети – это позволяет воде медленно поступать к грунтовым стенам и медленно впитываться в них.

Сливная яма для бани своими руками: разновидности и технология возведения

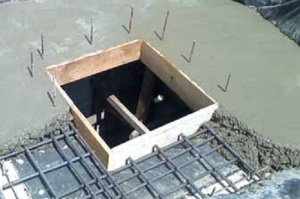

Верх ямы со стенками из кирпича рекомендовано укрепить, обустроив бетонную площадку с отверстием для люка.
Для этого вокруг колодца выстраивается опалубка, в которую укладывается армирующая решетка, а затем она заливается бетонным раствором, слоем толщиной в 70÷80 мм.

Сливная яма для бани своими руками: разновидности и технология возведения

После застывания бетона, на отверстие устанавливается самодельная крышка, изготовленная из стального листа и уголка.

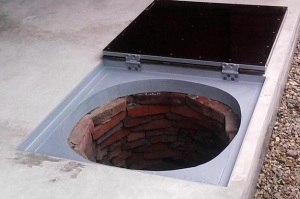

Вполне применимы и люки заводского исполнения, металлические или пластиковые.

Сливная яма для бани своими руками: разновидности и технология возведения

Специальные пластиковые канализационные люки могут иметь различные формы и линейные параметры.
Так что, планируя установить именно этот вариант, люк приобретают заранее, и уже по его размерам обустраивают верхнюю крышку сливной ямы.

Сливная яма для бани своими руками: разновидности и технология возведения

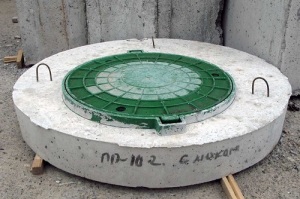

Колодец из бетонных колец обычно накрывается специальной крышкой из того же материала с уже готовым отверстием для пластикового или чугунного люка.

Сливная яма для бани своими руками: разновидности и технология возведения

Стенки колодца, выстроенные из покрышек или из бочек, имеют меньшую жесткость, чем кирпичные или бетонные, поэтому лучше всего укрепить их цементным раствором, смешанным со щебнем.
Если дренаж был засыпан между стенками колодца и грунтом, то верхний его слой, выстой в 120÷150 мм, рекомендуется сделать именно из упомянутого выше раствора.

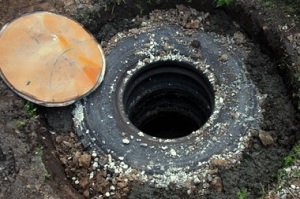

Далее, верх ямы можно оставить в таком состоянии, просто установив на отверстие люк, или же обустроить над сооружением бетонную площадку с последующей ее грунтовой засыпкой.

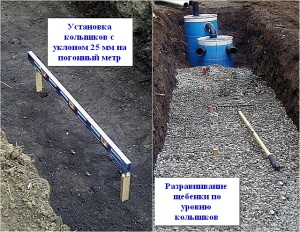

Яма по принципу двухкамерного септика с выводом на фильтрационное поле

Второй вариант – более сложен по конструкции, но зато и функциональность его – существенно выше. Эта система отлично подойдет для обустройства в местности с близким к поверхности расположением грунтовых вод, так как для нее не нужен глубокий котлован. Кроме того, подобная конструкция может стать решением и для организации дренажного отвода воды от фундамента, из ливневого колодца, наполняющегося из линейных дождеприёмников на участке или их желобов на карнизах крыши дома.

Чтобы разобраться, как справиться с обустройством такого гидротехнического сооружения, следует рассмотреть этот процесс подробно.

Иллюстрация Краткое описание выполняемых операций

Сливная яма для бани своими руками: разновидности и технология возведения

Для этой системы используется две пластиковых бочки, которые легко подготовить для монтажных работ и соединить с патрубками канализационных труб из того же материала.
Обычно для сливной ямы небольшой бани достаточно двух-трех емкостей объемом в 200÷250 литров.

Сливная яма для бани своими руками: разновидности и технология возведения

Котлован под установку бочек роется также больше их диаметра на 100÷150 мм, а в связи с тем, что равные по размерам емкости будут устанавливаться на разном уровне, яма для них должна иметь ступенчатую конфигурацию.
Глубина котлована в этой системы должна составлять больше высоты бочки на 450÷500 мм. Это расстояние будет нужно для обустройства дренажной подушки под бочкой и углубления для входящей в нее трубы.
Разница в уровне установки емкостей должна составлять 150÷200 мм, а расстояние между ними варьируется между 200 и 300 мм. Устанавливаются бочки в одну линию.
Дно котлована утрамбовывается и засыпается щебнем средней фракции, слоем толщиной в 80÷100 мм, который тоже нужно уплотнить.

Сливная яма для бани своими руками: разновидности и технология возведения

Далее, можно переходить к работе над подготовкой емкостей.
Бочка, устанавливаемая выше, будет служить первичной камерой, то есть отстойником для грязной воды.
В ее верхней крышке вырезается аккуратное отверстие, в которое будет установлена сливная труба. В боковой стенке, на противоположной стороне от отверстия в крышке, вырезается отверстия для патрубка, который соединит первую бочку со второй, установленной несколько ниже.
Для врезки пластиковых патрубков в крышку или в стенки бочки, можно подыскать в магазине сантехники специальные фланцы, типа такого, какой показан на иллюстрации.

Сливная яма для бани своими руками: разновидности и технология возведения

Если нет – то придется вырезать отверстие с максимальной точностью, а потом для герметизации – не жалеть качественного силиконового герметика.

Сливная яма для бани своими руками: разновидности и технология возведения

Дополнительно рекомендовано вырезать отверстие для установки вентиляционной трубы диаметром в 40÷50 мм, или же установить тройник, как показано на иллюстрации, где один отвод будет предназначена для подключения канализационной сливной трубы из бани, а другой, вертикальный – для вентиляционного патрубка.

Сливная яма для бани своими руками: разновидности и технология возведения

Вторая бочка оснащается тремя отверстиями, одно из которых просверливается в верхней крышке, а два – в боковой стенке, ниже верхнего края на 100÷120 мм.
Оси этих боковых окошек должны быть радиально развернуты от оси центрального отверстия на 45 градусов.

Сливная яма для бани своими руками: разновидности и технология возведения

В боковые отверстия врезаются и герметизируются патрубки с установленными на них отводами в 45 градусов.
В итоге патрубки для подключения дренажных труб станут параллельны друг другу – как показано на иллюстрации.

Сливная яма для бани своими руками: разновидности и технология возведения

Дополнительно в нижней части стенок устанавливаемой второй бочки, с противоположной стороны от входа, высверливаются мелкие, диаметром в 5 мм отверстия, на расстоянии друг от друга в 150÷170 мм. Это дополнительный выход воды в дренажную засыпку вокруг бочки.
Впрочем, если мощные фильтровальные поля наверняка будут справляться со своей задачей, и тем более, если такой септик приходится устанавливать в непосредственной близости от бани, то эта операция не является обязательной.

Сливная яма для бани своими руками: разновидности и технология возведения

В результате должна получиться такая конструкция, как представлено на иллюстрации.
Смонтировав систему из бочек и патрубков, можно переходить к созданию фильтрационного дренажного поля.

Сливная яма для бани своими руками: разновидности и технология возведения

Для дренажной площадки, которую располагают под уклоном от установленных бочек, роется траншея, имеющая ширину 1200÷1500 мм и такой же глубины, на которую заглублена первая, стоящая выше бочка.
При желании, дренажное фильтрующее поле можно растянуть на весь участок, так как оно не станет помехой для обустройства над ней грядок для однолетних культур или для посадки кустарников.
На дно получившегося канала настилается геотекстильное полотно, сверху которого будет укладываться дренаж.
Засыпка траншеи щебнем производится слоями, каждый из которых следует аккуратно утрамбовать и распределить под уклоном по заранее выставленным колышкам.
Уклон траншеи должен составлять примерно 25 мм на один погонный метр. Заранее установленные с необходимым перепадом по высоте колышки станут своеобразными маячками для правильной засыпки дренажного слоя.

Сливная яма для бани своими руками: разновидности и технология возведения

По мере засыпания дренажного материала вокруг нижней бочки, в нее заливается вода, иначе внешнее давление грунта может ее деформировать.
Пространство между стенками бочек рекомендовано заполнить гравием или же крупнозернистым песком, который следует уплотнить, проливая водой.
Далее, к патрубкам присоединяются трубы с перфорированными стенками, по которым вода будет распределяться по дренажной площадке. Отверстия насверливаются с шагом в 150÷180 мм по нижней и боковым сторонам труб.
Трубы после сверления одеваются в фильтрующий «кожух» из геотекстиля – чтобы внутренность труб не подвергалась заиливанию.

Сливная яма для бани своими руками: разновидности и технология возведения

Следующим шагом трубы и все пространство траншеи засыпается щебнем средней фракции, смешанным с песком.
Такой слой должен доходить до крышки установленной ниже бочки, то есть полностью закрывать трубы сверху слоем как минимум в 100÷120 мм.
Сверху щебня лучше всего произвести засыпку нескольких разных слоев грунта. Так, щебень сначала закрывается геотекстилем, на который укладывается слой увлажненного песка толщиной в 70÷80 мм, а остальное пространство может быть заполнено плодородным грунтом.
На этой площадке вполне можно обустроить клумбу, высадить однолетние овощные культуры или даже небольшие кустарники с неглубоко залегающей мочковатой корневой системой.

В завершение публикации необходимо заметить, что существуют и другие материалы, которые иногда можно найти во дворе среди старых запасов или даже, казалось бы, ненужного хлама, которые на деле вполне могут быть пригодны для постройки сливной ямы для бани. К примеру, можно найти применение старым листам волнового или гладкого шифера, или даже оставшимся после проведения кровельных работ покрытия обрезкам профнастила.

Некоторые изобретательные собственники загородных домов выкладывают стенки дренажного колодца стеклянными или пластиковыми бутылками, которые заполняются песком, находят иные весьма интересные решения. Поэтому, если есть желание сэкономить, а заодно освободить часть двора или помещения сараев от старых материалов, то нужно включать фантазию «на полную катушку» – и действовать! Будем рады, если какой-нибудь креативный мастер поделится своими инновациями на страницах нашего портала.

Еще один пример устройства несложного слива для бани показан в размещенном ниже видео сюжете.

Видео: Как самому, с минимальными затратами, сделать слив для бани

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
