Скважина на воду в гараже

0 377

Установка скважины на воду в гараже: фото и подробное описание по бурению скважины.

Часто мою свою машину, в гараже есть Керхер, но воду приходилось носить вёдрами. Так как уровень грунтовых вод в нашей местности находится на глубине 2 х метров, решил в гараже сделать скважину и поставить насосную станцию.

Далее весь процесс установки скважины показан на фото.

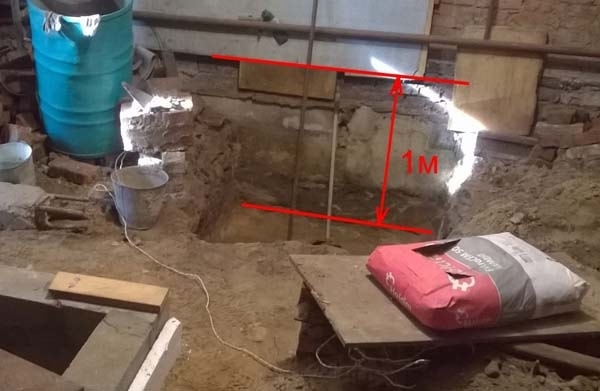

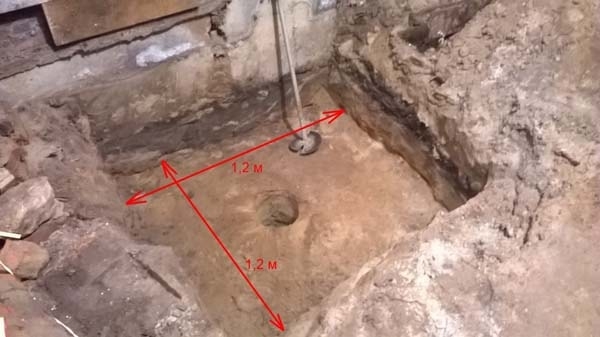

Выкопали приямок под скважину, размером примерно 1,2 х 1,2 м и глубиной 1 метр.

Скважина на воду в гараже

Бурил обычным садовым буром, диаметром 200 мм. Бурил до тех пор, пока не пошёл мокрый песок, примерно метр от приямка.

Скважина на воду в гараже

Для скважины купил трубы ПВХ для наружной канализации (рыжие) диаметром 160 мм. Конкретно 2-е трубы: 2 м и 1 м. Единую 3-х метровую брать не стал, т.к. не удобно было бы в дальнейшем. А их стыковка очень простая и надежная через раструб с резинкой. И глубины с учетом приямка мне вполне хватит.

Также заранее была куплена специальная металлическая фильтрующая сетка с очень мелкой ячейкой (маркировка П-56). Сетка нержавеющая, поэтому хватить должно на долго. Цена квадратного метра такой сетки около 2000 руб.

Теперь приступаем к доработке трубы ПВХ под фильтр.

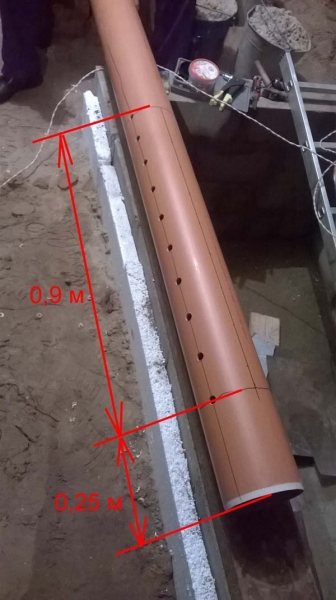

Для этого нужно насверлить кучу отверстий. Беру трубу 2 м. Сначала делаем разметку на самой трубе маркером. Отступаем 25 см от конца трубы и отчерчиваем полосу по кругу. Т.к. сетку у меня 1м длиной, то от этой полосы отмеряем еще 90 см и так же отчерчиваем линию по кругу. Итак у меня получилась область фильтрации, в ней и буду сверлить отверстия.
Начертил прямую линию и через каждые 10 см поставил отметки. Взял лепестковое сверло по дереву диаметром 16 мм и просверлил отверстия. Получилось вот так.

Скважина на воду в гараже

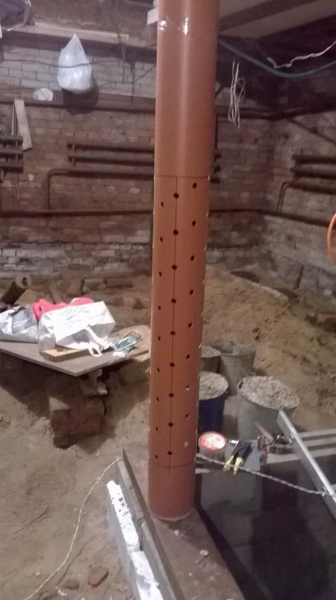

Далее линии чертил через каждые 5 см, а отметки под отверстия сдвигал. В итоге получилось вот такое решето.

Скважина на воду в гараже

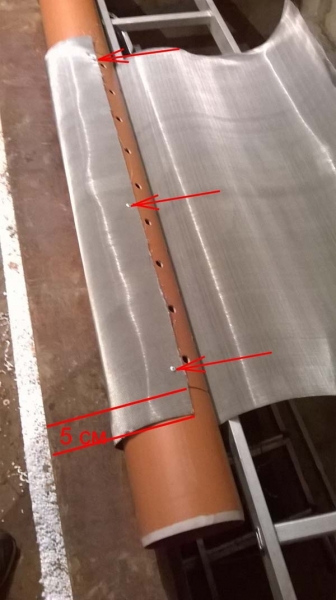

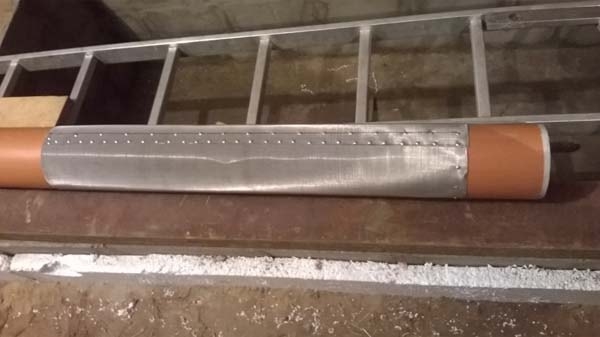

Теперь приступаю к обмотке трубы металлической сеткой. Сетка должна по 5 см с обоих сторон выпирать за крайние отверстия. Начальная часть сетки должна попасть на ту часть трубы, где нет отверстий. Чтобы можно было ее заклепать.

Скважина на воду в гараже

Тут необходимо хорошо натянуть сетку и закрутить ее вокруг трубы. Я не стал использовать всю сетку, просто сделал маленький нахлест и отрезал лишнее. Просто это итак очень мелкая сетка, побоялся что хуже может быть.
Когда сделал нахлест сетки, сразу заклепал в нескольких местах. И только после этого обрезал лишнее.
Заклепки использовал 4,8 х 8 мм и 4,8 х 12 мм.

Скважина на воду в гараже

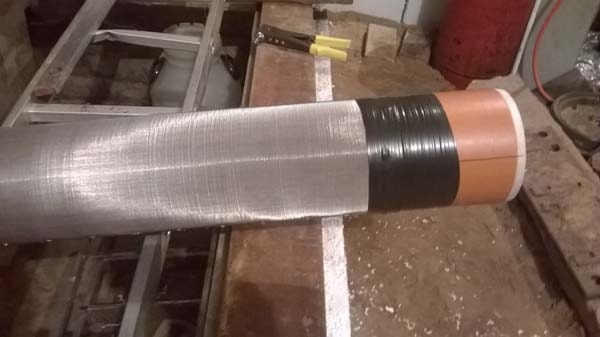

Купил 2 мотка изоленты. И по мотку изоленты ушло на каждую сторону. Это чтоб сетку не задрало, когда опускать буду.

Скважина на воду в гараже

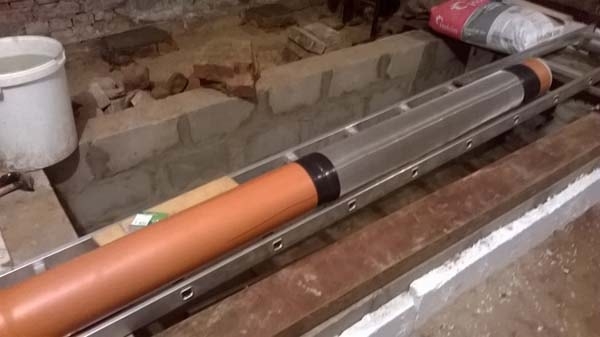

конец обмотал изолентой

Скважина на воду в гараже

Перехожу к самому интересному…установка и заглубление трубы!

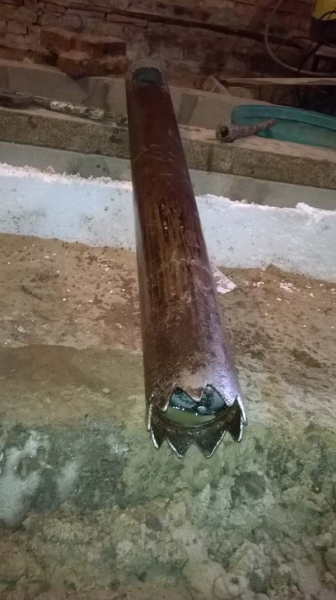

Еще раз по максимому заглубился буром и вставил трубу с фильтром. От низа приямка труба ушла чуть больше метра. Так как грунт у меня сплошной песок, и дальше идет плывун, то дальше работаем «желонкой». Это такое приспособление с клапаном, чтоб вытащить мокрый песок из под трубы и тем самым углублять ее дальше вниз.

Скважина на воду в гараже

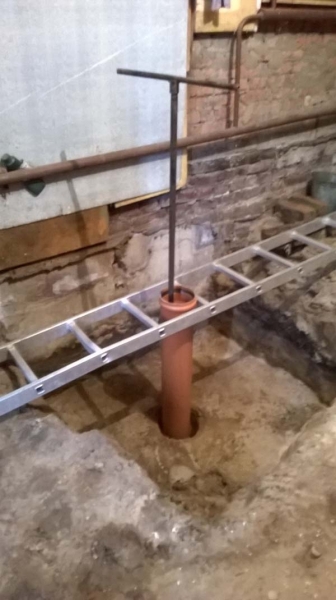

Жерлонка накручивается на трубу (удлинитель) с ручкой. Вставляем внутрь нашей пластиковой трубы и делаем движения вверх-вниз. Как почувствовали, что становится тяжело, значит желонка заполнилась песком. Вытаскиваем ее и высыпаем песок. Одновременно с этим встаем на трубу и под моим весом она понемногу углубляется.

Скважина на воду в гараже

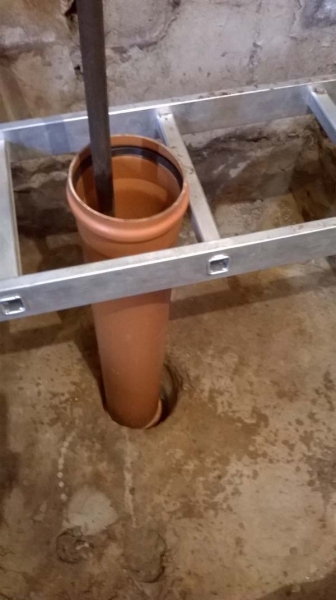

Когда заглубил трубу до раструба, вставил вторую метровую трубу и закрепил их 4-мя саморезами в месте соединения (на всякий пожарный).

Скважина на воду в гараже

Продолжаю дальше таким же способом углубляться. Остановиться решил когда осталось 30 см торчать из приямка

Скважина на воду в гараже

Проверил палкой, уровень воды 1,9 метра от дна трубы. Думаю вполне достаточно. К тому же это самый низкий уровень воды!

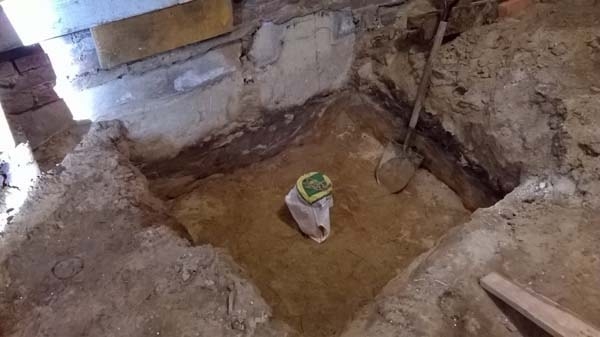

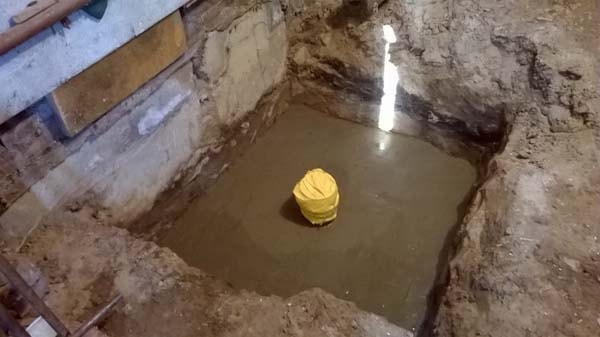

Теперь приступаю к заливке основания. Толщина около 7-8 см.

Скважина на воду в гараже

И тут 3 дня ожидания…пока не застынет. Как раз к выходным основание застыло, можно начинать кладку.

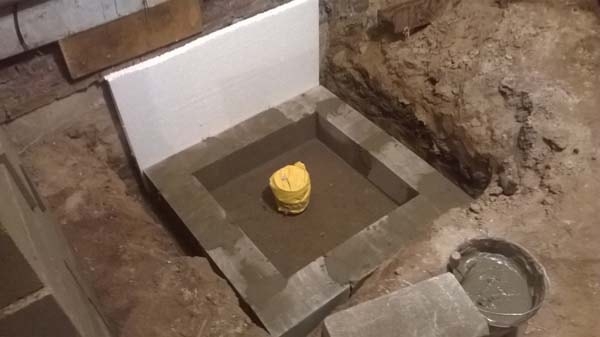

Со стороны стены сразу поставил лист пенопласта для утепления. И стал выкладывать приямок блоками 40х20х20см.

Скважина на воду в гараже

Получилось 4 ряда блоков по 10 шт в ряду, итого 40 блоков.

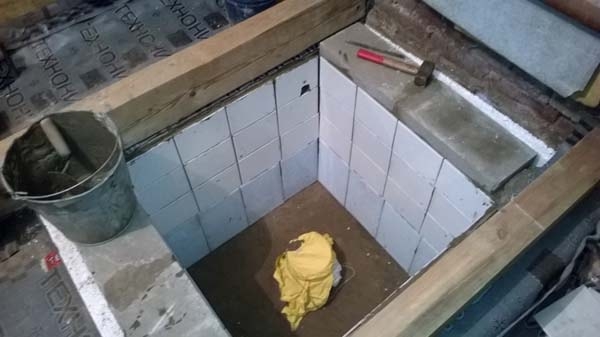

В гараже была старая плитка, решил ее обложить стены, для эстетики.

Скважина на воду в гараже

Внутренние размеры приямка получились такие: 80х80 и 100 см глубиной.
В блоках сделал 3 отверстия с разных сторон. Одно отверстие под электричество, другие два под пластиковые трубы.
Далее стал продумывать где будет стоять станция и куду пойдут трубы. Набросал в уме схемку и с отцом отправились в магазин. Благо неподалеку находится Леруа Мерлен, там все и купили.
Закуплено:

  • — трубы ПП 32
  • — трубы ПП 25
  • — трубы ПП 20
  • — двойной фильтр со входным диаметром 3/4
  • — сами фильтра на 50 и на 10 микрон
  • — краны, углы и др. фитинги из ПП
  • — обратный клапан на 32
  • — водяная станция

Это основной список, и мого всего по мелочи.

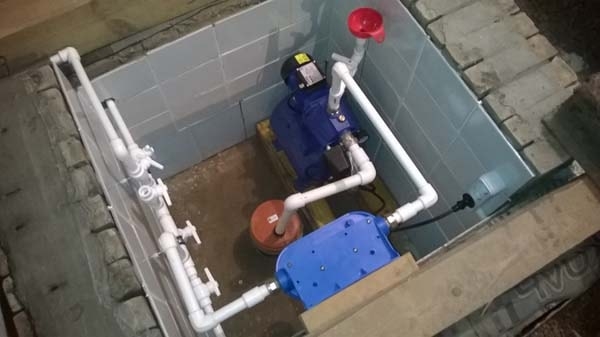

По приезду в гараж принялся варить все это воедино. Станцию приподнял от пола, поставил на бруски.

Скважина на воду в гараже

Скважина на воду в гараже

Скважина на воду в гараже

Скважина на воду в гараже

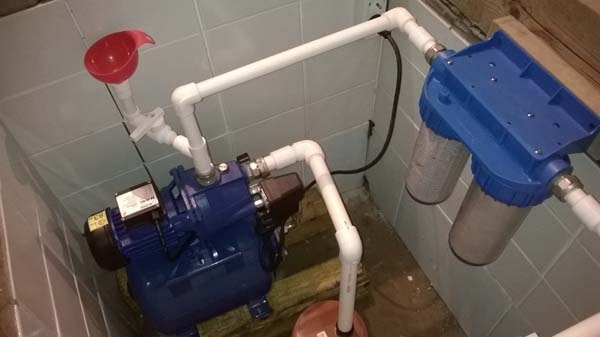

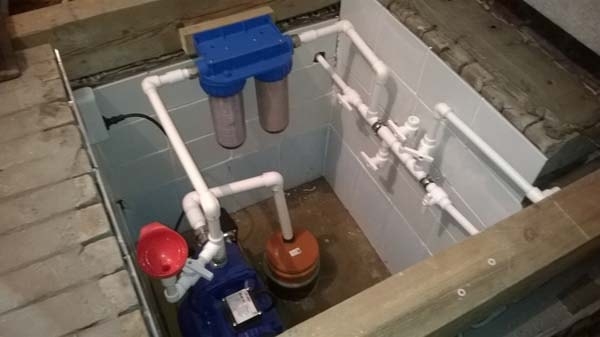

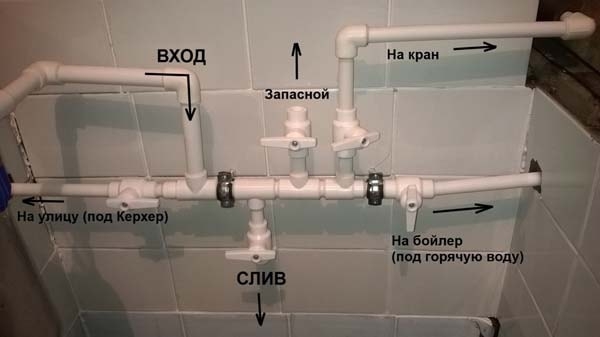

До входа в станцию пустил трубу диаметром 32. В скважину трубу опустил на уровень 0,5 м от низа и установил обратный клапан с сеточкой на конце 32 трубы.

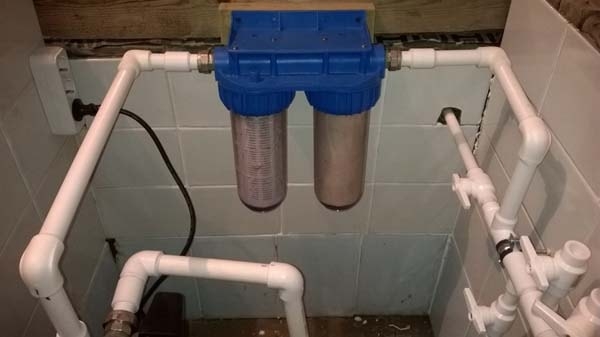

Выход из станции сделал 25 трубой, фильтр тоже на 3/4 (чтоб без потерь). 20-й диаметр идет только на каждую точку. Ну и сделал сливной кран в самой нижней точке. Вообще гараж у меня отапливаемый, поэтому водой можно пользоваться круглогодично. Давление около 2,5 Атм. Кран открыл, вода потекла. Станция включается и выключается автоматически!

Вот такая вышла скважина, надеюсь прослужит долго. Надеюсь мой опыт кому то пригодится.

Скважина на воду в гараже

Автор: Александр Меньшаков.
