Системы вентиляции воздуха – секьюрити нашего дома

Здоровый микроклимат в отдельно взятой комнате или здании в целом бдительно охраняют и поддерживают вентиляционные системы. Они обеспечивают сбалансированный состав воздуха, уровень влажности и температуры.

Именно воздуховоды обеспечивают быстрый отвод вредных испарений и просто загрязненного воздуха из помещений. Следовательно, нормально работающая вентиляция – залог здоровья человека.

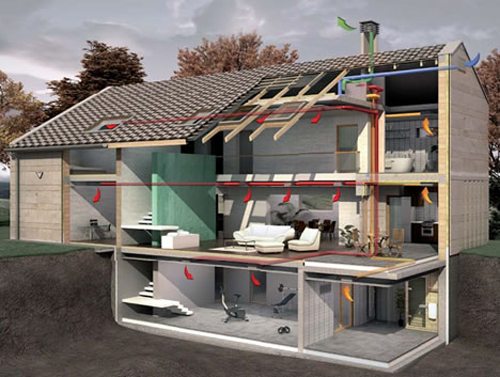

Грамотно организованная вентиляция

Дыхание по современным технологиям

Ритм сегодняшней жизни требует автоматизации многих процессов, для бесперебойного обеспечения воздухообмена в помещении. Современные системы вентиляции и кондиционирования воздуха представляют собой отдельное производство, безусловно поставляющее кислород.

Проветривание с помощью открытых окон подходит для неспешной жизни за пределами мегаполиса. Желательно только, чтобы не было сильного ветра, холода и дождя. В любом случае проникновение пыли и образование сквозняков – неотъемлемая часть примитивной вентиляции.

Вентиляция бывает экстремальной

Разновидности вентиляции

Система вентиляции и кондиционирования воздуха служит для постоянной смены «отработанного» воздуха на свежий, обогащенный кислородом.

Происходит это несколькими способами:

• естественным;
• искусственным или механическим;
• кондиционированием.

Вентиляция с минимумом затрат

Естественная вытяжная вентиляция основывается на разности внутренней и внешней температуры. В соответствии СНиП 41-01-2003 происходит забор воздуха через форточки жилых комнат и удаление через вытяжные решетки ванных, туалетов и кухонь. Норма воздухообмена устанавливается в зависимости от размера помещения.

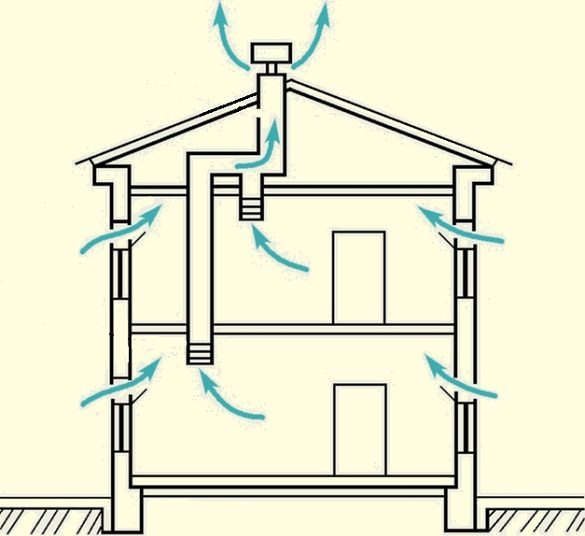

Движение воздушных потоков при естественной вентиляции

В начале эпохи массовых застроек многоэтажные здания оснащались вентиляцией с индивидуальными вытяжными каналами. Они соединялись с общей вытяжной шахтой или сборным каналом на чердаке. Такая схема до сих пор существует в 5-этажках.

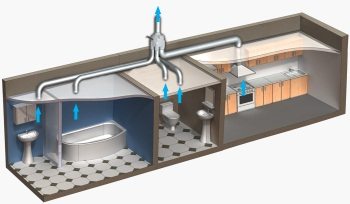

Схема соединения индивидуальных вытяжных каналов с общим

В высотках к общему вертикальному каналу подходили горизонтальные шахты. В них поступал воздух из вертикальных каналов каждых 4–5 этажей. Иначе устроены современные системы вентиляции – воздуховоды, образующие своеобразные блоки.

Через вытяжные решетки из каждой квартиры на площадке поступает воздух в боковые ответвления. С уровня междуэтажного перекрытия, расположенного уровнем выше, воздушный поток из «придатков» поступает в центральную магистраль.

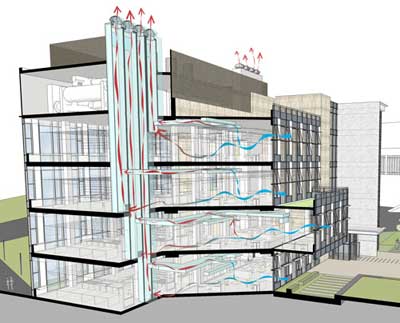

Направление движения отработанного воздуха через вытяжные решетки

Это инженерное решение компактнее и безопаснее схемы индивидуальных каналов. Оно обладает лучшими аэродинамическими и противопожарными характеристиками.

Во избежание теплопотерь оборудуются соответствующие чердаки в высоту до 1,9 м. Сюда движется поток из общих вертикальных каналов. Наружу он выводится через несколько (в зависимости от количества подъездов) вытяжных шахт.

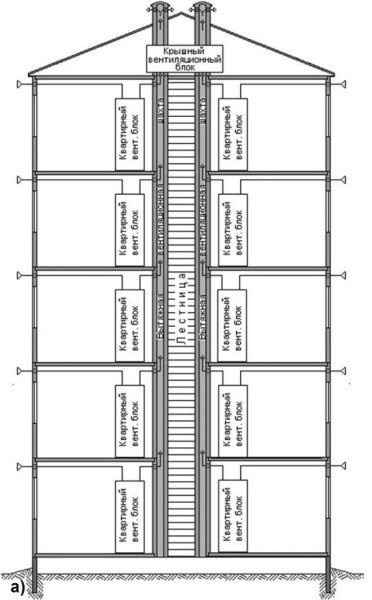

Схема вентиляции многоэтажного здания

Обратите внимание! Вентиляционное оборудование должно располагаться перпендикулярно продольным стенам. Этим достигается свободное движение воздушных потоков.

К достоинствам естественной вентиляции можно отнести:

• простоту устройства;
• невысокую стоимость;
• возможность вентилировать большие площади с большим тепловыделением.

Недостатки такой инфильтрации заключаются:

• в отсутствии увлажнения;
• теплопотерях;
• возникновении сквозняков;
• непостоянности процесса;
• отсутствии приборов для пылеочищения.

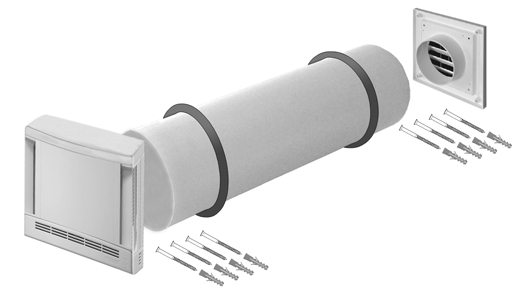

Справиться с несовершенством естественной вентиляции помогут приточные устройства, которые легко установить своими руками. Они располагаются в окнах и несущих стенах и позволяют регулировать объем, силу и направление воздушного потока. Конструкция таких устройств минимизирует шум, проникающий с улицы.

Для установки приточного устройства достаточно просверлить насквозь стену

Наружная решетка препятствует попаданию мусора в воздуховод, где воздушный поток «тормозит» и нормализует температуру. Клапан, располагающийся на внутренней поверхности стены/окна, оснащен заслонкой, которая регулирует поступление воздуха. Расположение устройства в непосредственной близости от радиатора, позволяет получать уже согретый воздух.

Когда искусственное лучше

Альтернативой естественной является механическая – приточная, вытяжная или смешанного типа вентиляция. Если перемещение воздуха в системах естественной вентиляции происходит вследствие разности температур и давления, то искусственная не зависит от этих факторов.

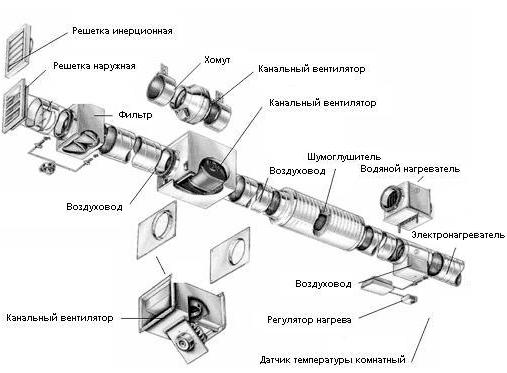

Общая система вентиляции и кондиционирования

Она осуществляется с применением различных устройств, которые, в принципе, отсутствуют в системе естественной вентиляции:

Воздушный клапан с электроприводом.

Воздухонагреватель, используемый в холодное время года. Для небольших помещений целесообразно использование электрического калорифера, а вот для обогрева площади более чем 100м2 выгоднее будут водяные. Значительную экономию приносит монтаж систем вентиляции и кондиционирования воздуха с использованием рекуператоров. В этом устройстве холодный наружный нагревается путем теплообмена с нагретым удаляемым воздухом, смешивание при этом не происходит.

Вентилятор – подает свежий воздух и создает необходимое давление в системе.

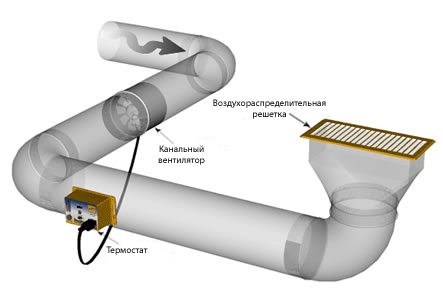

Расположение вентилятора в воздуховоде

Шумоглушитель. Он глушит в воздуховодах дополнительные шумы, издаваемые работой вентилятора.

Воздуховоды, по которым воздух подается в комнаты. Трубы образуют сеть, для монтажа которой используются тройники, повороты и переходники. При подборе сечения учитывается норма воздухообмена и скорость движения воздушного потока.

Обратите внимание! Гибкие воздуховоды для систем вентиляции складываются гармошкой, что облегчает их транспортировку и монтаж. Но рифленая поверхность служит источником высокого аэродинамического давления. Из-за этого их применяют только на участках небольшой протяженности.

Воздухораспределители, которые распределяют и рассеивают воздушный поток в разных комнатах. Устройство может быть выполнено в виде плафонов – диффузоров или круглых/прямоугольных решеток на стене или потолке.

На фото – обычный диффузор



Электрический щит – своеобразный пульт управления системой. Элементарный вариант представляет собой выключатель с индикатором для включения/выключения вентилятора. Более сложная конструкция предполагает элементы автоматики с использованием гигростатов, термостатов, датчиков давления и т. д. Это позволяет регулировать работу всей системы воздуховодов и системы вентиляции в режиме нон-стоп, например, автоматически включать калорифер при поступлении холодных воздушных масс, следить за состоянием фильтров, регулировать работу клапанов.

Автоматизированная система вентиляции

Наследие Уиллиса Кэррьера

В начале ХХ века американский инженер Кэррьер воплотил в жизнь идею охлаждения помещения. Современные агрегаты дополнительно очищают (на 90%), согревают, увлажняют, обеззараживают воздух.

В условиях отдельно взятой квартиры, дачи и помещения до 100 м2 пользуются бытовыми компрессорно-конденсаторными блоками с мощностью 2–7 кВт.

В их «начинку» входят механизмы:

• вентилирования;
• грубой и тонкой очистки, улавливающие до 90% пыли;
• увлажнения;
• нагрева от центрального или автономного отопления;
• шумопоглощения;
• рекуперации (по желанию).

Кондиционеры разделяются по 2 типам:

С водяным охлаждением. Они мощные, их блоки могут быть друг от друга на любом расстоянии, охлаждаются проточной водой. Неудобной является высокая цена агрегата, сложный расчет и монтаж.

ККБ с воздушным охлаждением. В них применен принцип сплит-системы. К плюсам относится несложный монтаж и невысокая стоимость, к минусам – небольшая мощность.

Использование сплит- или мультисплит системы приносит определенную выгоду – тихая работа, дистанционное управление. Недостатки стоит искать в трудностях монтажа или проблеме размещения компрессорного блока. Блок сплит-системы не подает в комнату свежий воздух. Вариант мульти, имея взаимосвязанную систему из нескольких блоков, может выйти из строя при поломке лишь одного из них.

Напольная сплит-система

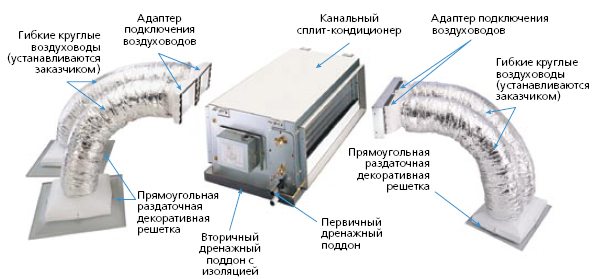

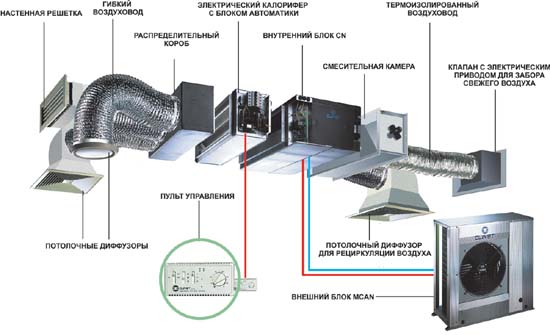

Чтобы избежать недостатков, присущих обоим вариантам, предлагается эксплуатация систем вентиляции и кондиционирования воздуха на базе канального ККБ. В этом случае ко внутреннему блоку кондиционера подсоединяется воздуховод. Конструкцию скроет подвесной потолок.

Подобный симбиоз позволит подмешивать кислород, попутно охлаждая/нагревая, очищая, дезинфицируя и увлажняя его. В итоге один ККБ с успехом будет обслуживать несколько комнат. Единственным и сомнительным недостатком является необходимость монтажа до внутренней отделки.

Сплит-системы могут включать гораздо большее количество воздуховодов

Увлажнение воздуха

Функция увлажнения в кондиционерах предусмотрена изначально, при этом влага берется из атмосферы. При эксплуатации вентиляционных труб эта проблема требует оригинального решения – ведение в центральный воздуховод влаги.

Канальные увлажнители воздуха для системы вентиляции насыщают поступающую воздушную струю водяным аэрозолем, который впоследствии испаряется. Устройства, превращающие воду в туман– факелы распыла, устанавливаются в параллельном основному воздуховоде. Здесь же находится каплеотстойник.

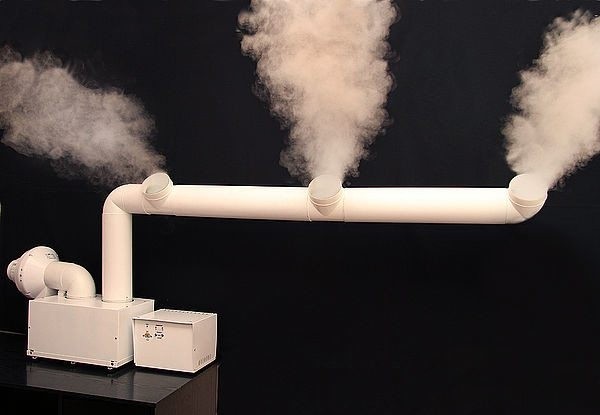

Поднесите ладонь к струе этого пара, и она останется сухой!

Другими словами, часть поступающего воздуха из основной вентиляционной трубы попадает в параллельный участок. Оттуда уже он, увлажненный, сливается с основным потоком. Диаметр капель тумана ничтожно мал – 1–5 мкм, что способствует их полному испарению, не образуя тропического эффекта.

Контроль системы вентиляции и кондиционирования

Инструкция по обслуживанию воздуховодов и систем кондиционирования в соответствии с ГОСТом 12.4.021-75 предусматривает:

Сезонные подготовительные работы к пуску системы.

Подготовка к работе в определенном режиме.

Запуск и остановка системы.

Контроль вентиляционного процесса.

Ремонт текущий и плановый.

Для работы в зимний период характерны работы по утеплению помещения, смены масла на низкотемпературное, целостность системы и калориферов. Особое внимание уделяется возможным аварийным ситуациям, связанным с прекращением теплоподачи.

Вентиляционные системы требуют постоянного внимания

В теплое время года особое внимание уделяется хладоснабжению воздуховодов – возведение тентов, побелка нагреваемых поверхностей. Проверяется нейтральное положение всех рычагов управления, чистота внутри воздуховодов, герметичность закрывания люков.

В техническое обслуживание систем вентиляции и кондиционирования воздуха входит также текущий и капитальный ремонт. Текущие ремонтные работы направлены на устранение мелких поломок и замену деталей.

Поломки крупных узлов и агрегатов требуют капитального вмешательства. При этом производится частичный демонтаж с устранением поломки на месте или отправкой на завод.

Подведение итогов

Современная вентиляция и кондиционирование жилища – это уникальная возможность обеспечить себя кислородом. Каждый может выбрать оптимальное решение вопроса комфортного пребывания дома. А грамотный монтаж и контроль системы воздуховодов позволяют сделать этот процесс беспрерывным.

Если вы остановили свой выбор на кондиционере, видео в этой статье расскажет о тех моментах, которые необходимо знать каждому покупателю.
