Схема водопровода: строим инженерные сети

0 45

Схемы водопроводных сетей обеспечивают необходимое для жизни и ведения хозяйства водоснабжение, без которого в наше время не обходится ни одно жилое помещение. Аксонометрическая схема водопровода – это основной элемент проекта, на основании которого производится строительство системы. Мы рассмотрим основные типы разводок труб внутри и снаружи дома, а также дадим ряд полезных советов тем, кто решил прокладывать сеть своими руками.

Схема водопровода: строим инженерные сети

Схема водопроводного колодца и последующая разводка.

Внешние сети и источники воды

Колодцы и неглубокие скважины

Схема водопровода: строим инженерные сети

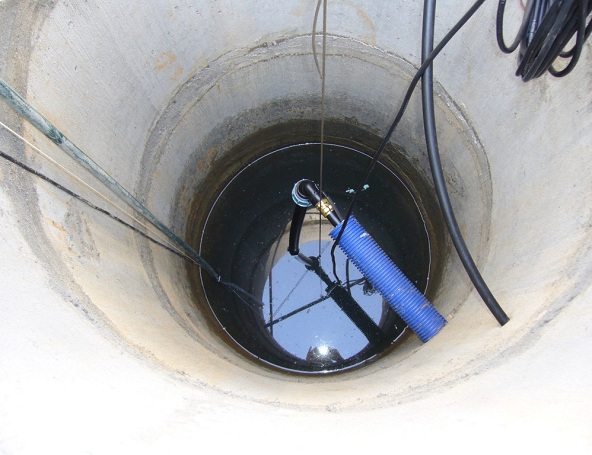

Колодец – один из наиболее распространенных источников водоснабжения.

Централизованный водопровод – это наиболее приемлемый вариант, так как от вас не требуется сооружать и обслуживать всю сеть, а также решать вопрос добычи воды. Однако, далеко не в каждом регионе имеется такое удобство, особенно, когда речь идет о загородных домах. Поэтому первый вопрос, который встает перед хозяином участка – это вопрос источника водоснабжения.

Здесь выбор невелик – вы можете реализовать только два варианта:

  • Пробурить скважину к напорному водоносному горизонту (т.н. артезианская скважина). Это наиболее приемлемый по качеству и эксплуатации, но и наиболее сложный и дорогой по особенностям строительства вариант;
  • Выкопать колодец или пробурить неглубокую скважину (т.н. скважина «на песок»). Здесь затраты сведены к минимуму, колодец или абиссинскую скважину можно соорудить самостоятельно, никаких разрешений и специального оборудования не требуется.
  • Схема водопровода: строим инженерные сети

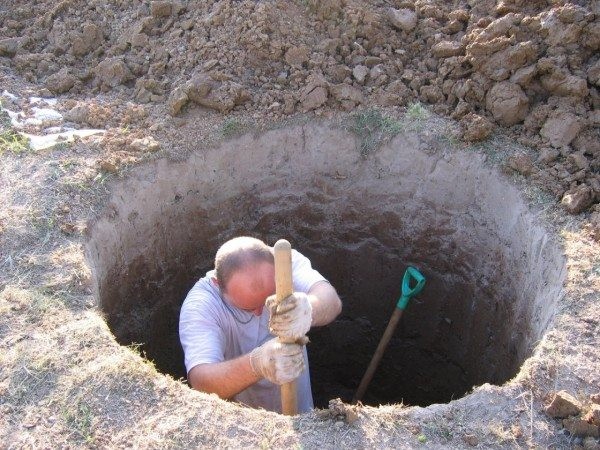

    Выкопать колодец можно обычной лопатой.

    В этой главе мы рассмотрим второй вариант – колодец и неглубокую скважину. На самом деле отличия этих вариантов сводятся лишь к способу вскрытия водоносного горизонта, а качество воды в обоих случаях примерно одинаковое. Скважина считается несколько более безопасной из-за большей глубины и закрытого устья.

    Выкопать колодец проще всего с помощью железобетонных колец: сначала лопатой выкапывают неглубокую яму по размеру кольца, затем в нее опускают первое кольцо, выравнивают его, и начинают подкапывать. По мере того, как оно опускается, сверху добавляют следующее – и так далее. Это наиболее простой и безопасный метод.

    Схема водопровода: строим инженерные сети

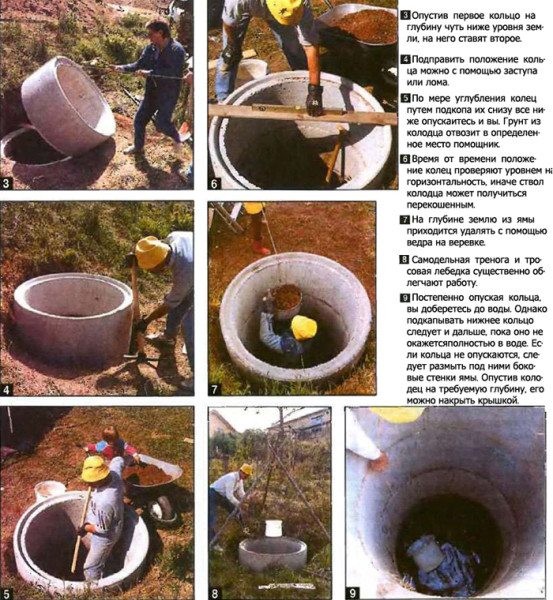

    Порядок сооружения колодца из бетонных колец.

    Скважина на песок также не отличается особой сложностью, однако здесь уже требуется буровое оборудование и участие специалиста. Сегодня есть множество энтузиастов, которые бурят такие скважины сами, более того, некоторые из них даже создают самодельные буровые установки, но это скорее исключение, нежели правило.

    Наиболее проста в самостоятельном исполнении абиссинская скважина (или абиссинский колодец). По сути, это труба с острым наконечником, которой прокалывают грунт до водоносного пласта. В отверстия на стенках в нижней части трубы начинает проникать вода, и с помощью насоса ее можно достать и направить в дом.

    Схема водопровода: строим инженерные сети

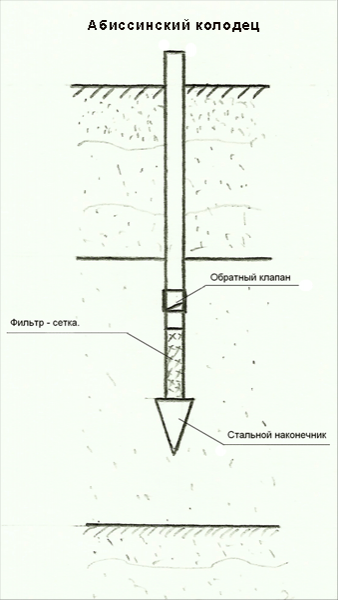

    Схема абиссинского колодца.

    В колодцах и неглубоких скважинах вода не отличается высоким качеством, так как здесь имеет место обмен с поверхностной жидкостью, особенно во время паводков и сезонного таяния снега. Кроме того, толщина естественного фильтра составляет от 4 до 30 – 40 метров, что не так и много.

    Еще один недостаток – это достаточно ограниченный ресурс. При активном потреблении большой семьей с подсобным хозяйством такой источник можно истощить за 5 – 20 лет. Конечно, имеется множество примеров многолетней службы, но следует учитывать такую особенность.

    Схема водопровода: строим инженерные сети

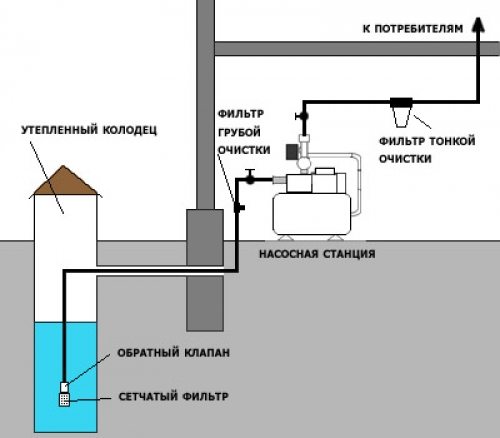

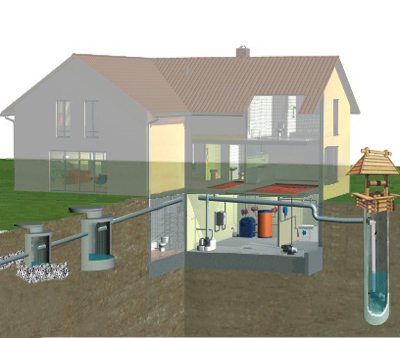

    Схема подключения водопровода из колодца включает системы очистки воды и насосное оборудование.

    Наконец, неглубокие скважины требуют постоянной эксплуатации, иначе они заиливаются и перестают работать. Колодцев это также касается, однако их можно почистить и вновь эксплуатировать, а вот со скважинами это проделать намного сложнее.

    Важно!
    Колодцы и скважины на песок отличаются дешевизной и простотой сооружения, однако качество их воды оставляет желать лучшего.
    Для использования в пищу такая вода требует тщательной очистки и подготовки.

    Артезианские скважины

    Схема водопровода: строим инженерные сети

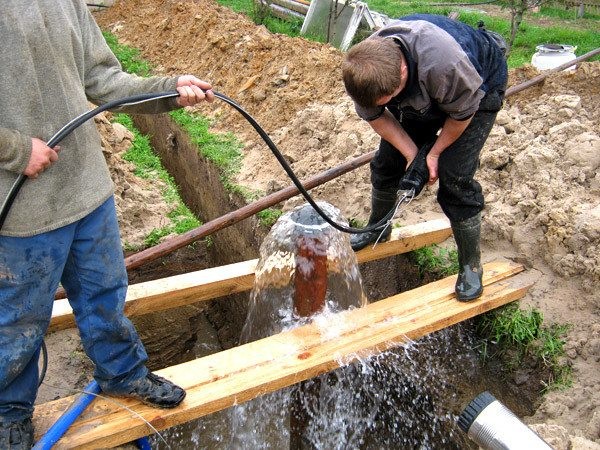

    Разработка скважины на известняк требует серьезного оборудования и специалистов.

    Если вы хотите иметь источник воды высокого качества – тогда вам следует выбрать артезианскую скважину. Этот вид отличается тем, что вода поднимается со значительной глубины – 50 – 150 метров с известнякового водоносного горизонта. Прежде чем попасть в этот геологический горизонт, жидкость проходит огромный путь, постепенно очищаясь от примесей и фильтруясь.

    Кроме того, благодаря контакту с различными типами грунтов и пород, вода минерализируется, что весьма полезно для нашего организма. Часто минерализация бывает доже слишком высокой, но эта проблема решается применением фильтров химической очистки.

    Схема водопровода: строим инженерные сети

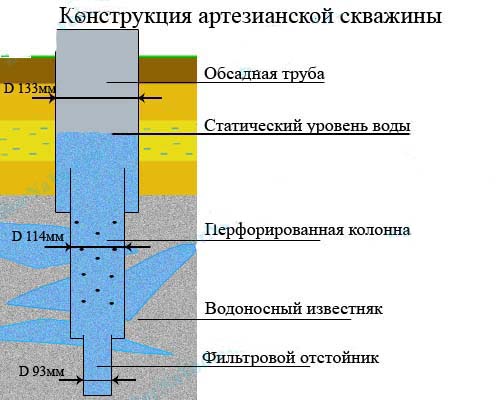

    Устройство артезианской скважины.

    Для разработки артезианских источников необходимо получить разрешение, а работы может производить только специализированная организация. Кроме того, в случае загрязнения горизонта вы будете нести юридическую ответственность перед государством.

    Преимущества артезианских источников:

    • Высокая степень очистки воды за счет естественной фильтрации. Жидкость проходит сквозь большую толщу породы разной степени проницаемости и полностью очищается;
    • Высокое качество воды с точки зрения минерального состава. Жидкость обогащается большим количеством присутствующих в почве минералов;
    • В большинстве случаев известняковые горизонты пребывают под большим давлением, и вода поднимается на поверхность сама. Это позволяет обойтись без серьезного насосного оборудования и упрощает обслуживание системы;
    • Ресурс глубинных озер практически неисчерпаем, поэтому срок службы источника намного более длительный, нежели у колодца;
    • Артезианские скважины отличаются высокой производительностью, поэтому вы можете соорудить одну точку вододобычи на несколько соседних участков. Это позволит значительно снизить расходы.

    Схема водопровода: строим инженерные сети

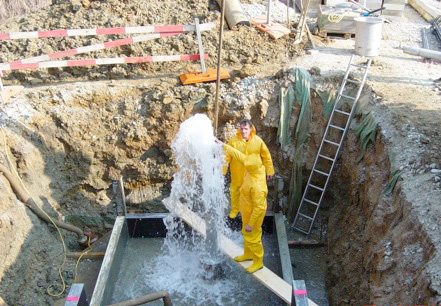

    Жидкость под напором сама поднимается на поверхность и даже фонтанирует.

    Важно!
    Существенным недостатком всех артезианских источников является высокая цена их строительства и необходимость в получении разрешений от государственных органов надзора и санитарных служб.

    Внутренние сети

    Тройниковая схема разводки

    Схема водопровода: строим инженерные сети

    Приборы подключены к магистрали последовательно.

    Наиболее распространённым способом разводки внутренних труб водопровода является последовательная или тройниковая схема. Она отличается тем, что все приборы подключены последовательно.

    Обычно система организована так:

  • Имеется стояк горячей и холодной воды, который подключен непосредственно к магистрали;
  • От стояка по каждому этажу через тройник ответвляются горизонтальные трубы, или лежаки. Чаще всего применяется нижняя разводка, когда лежак находится на полу или в стяжке;
  • Далее от лежака через тройники отводятся трубы подводки к каждому прибору.
  • Схема водопровода: строим инженерные сети

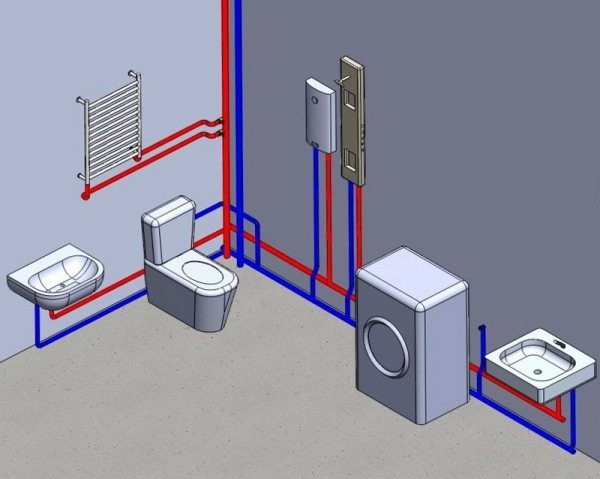

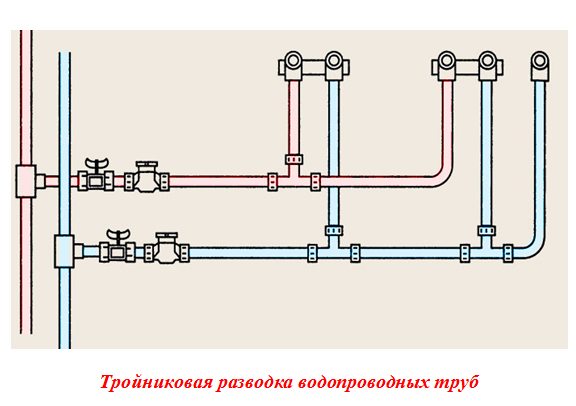

    Схема тройниковой разводки.

    Важно!
    При такой трубной разводке расход строительных материалов будет минимальным.
    Объем монтажных работ также невелик, соответственно, стоимость проекта будет ниже.

    Однако имеется один существенный недостаток: при одновременном включении двух или более приборов водозабора (крана на кухне и душа в ванной) давление воды заметно упадет, соответственно, в каждый прибор поступит меньше жидкости. Также на самых удаленных кранах напор будет существенно ниже, чем у расположенных вблизи стояка.

    Схема водопровода: строим инженерные сети

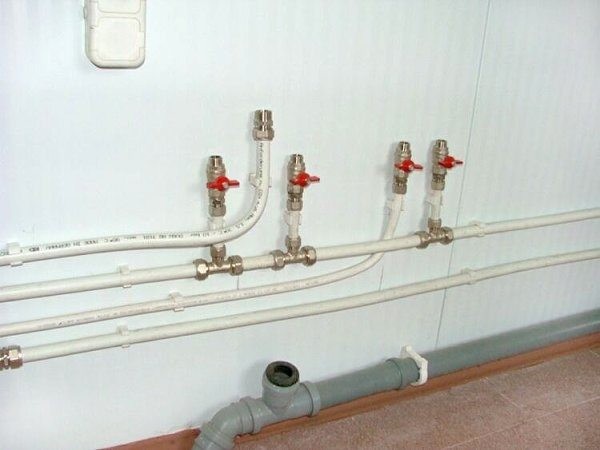

    На фото хорошо видны латунные тройники, которые и дали название данной системе.

    Эта особенность не столь существенна для небольших домов или городских квартир. Однако для больших особняков и коттеджей с множеством комнат и санузлов этот недостаток будет заметен и снизит комфорт эксплуатации водопровода.

    Коллекторная разводка

    Схема водопровода: строим инженерные сети

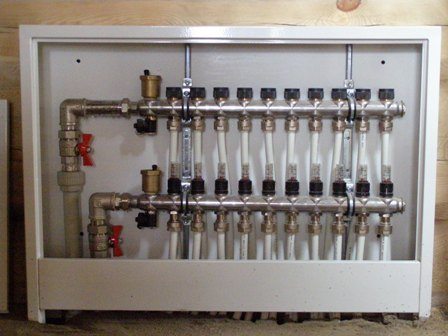

    Коллектор для отвода труб от стояков.

    Для больших домов и многокомнатных квартир с несколькими санузлами чаще применяется коллекторная разводка водопроводных труб. Она отличается тем, что от стояка отходит подводка к каждому сантехническому прибору отдельно.

    В результате при одновременном включении двух или более кранов заметного падения давления в системе не происходит. В случае большого числа жильцов и значительных площадей помещения эта особенность является важной и даже определяющей при выборе схемы водопровода.

    Схема водопровода: строим инженерные сети

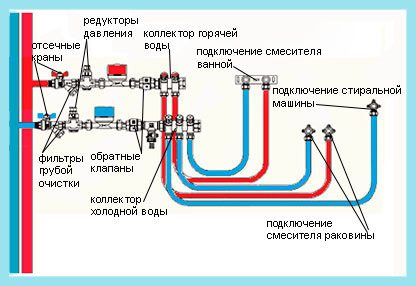

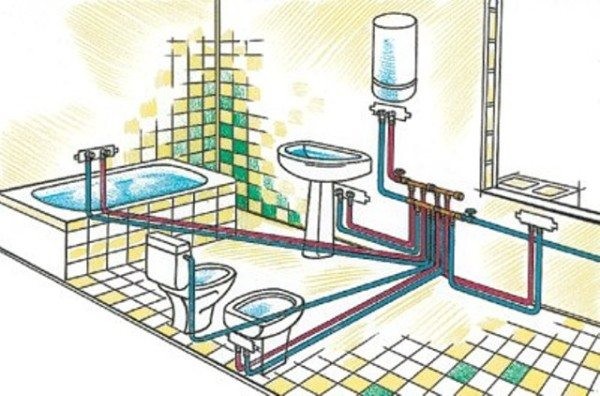

    Коллекторная схема водопроводной разводки.

    Еще одно преимущество системы с коллекторной разводкой – это возможность отключить любой прибор от водоснабжения без прекращения подачи жидкости в остальные точки водозабора. В случае поломок и ремонтов, а также замены сантехники эта особенность достаточно важна.

    К недостаткам такой системы можно отнести следующие качества:

    • Для реализации системы требуется на много большее количество труб, фитингов и прочего оборудования;
    • Работы по строительству системы более сложны и трудоемки;
    • Необходим коллекторный узел и сантехнический шкаф. Иногда вместо шкафа используют подвал или отдельное помещение;
    • Схема требует применения редуктора давления.

    Схема водопровода: строим инженерные сети

    Схема водопроводного крана-смесителя при параллельной подводке.

    Также можно отметить то, что инструкция предполагает использование более дорогих металлопластиковых труб. Кроме того, большое количество горизонтальных лежаков необходимо где-то прятать, а это требует либо особой отделки, либо штробления стен. Также можно спрятать трубы в стяжку пола на этапе черновой отделки.

    Схема водопровода: строим инженерные сети

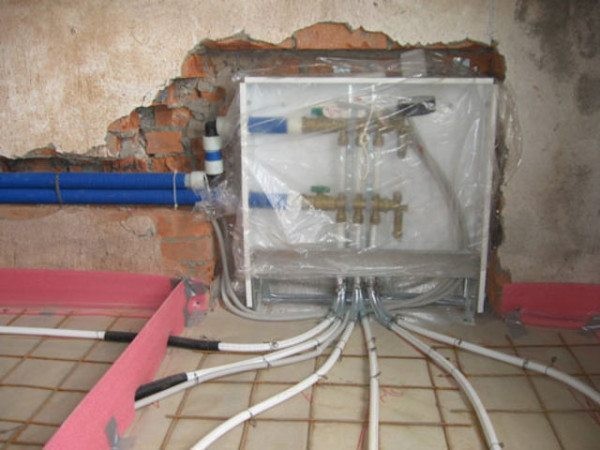

    Можно спрятать трубы в стяжке пола на этапе черновой отделки или капитального ремонта.

    Важно!
    Водопровод с коллекторной разводкой отличается более высокой стоимостью и сложностью в сооружении.
    Однако для больших домов и коттеджей лучшей альтернативы нет.

    Вывод

    Водопроводная система может быть организована различными способами. Прочитав статью, вы сможете определить, что лучше-коллекторная или тройниковая схема водопровода, а также выбрать подходящий источник воды. Видео в этой статье поможет вам реализовать на практике ваш проект водоснабжения дома.
