Как при строительстве новой, так и при обслуживании существующей вентиляционной системы, крайне необходимо знать, как она устроена. Разобраться во всех ее нюансах и особенностях поможет схема вентиляции – в хрущевке, современном многоквартирном комплексе, частном жилом доме или другом объекте.

Инструкция, приведенная в этом материале, описывает основные правила составления и использования этих документов.

Схема вентиляции: как создать новый проект и понять существующий

Составление схемы вентиляции – один из самых важных этапов строительства

Особенности работы с технической документацией

Необходимость в чтении схем

Еще до начала строительства частного жилого дома, планирования ремонта в квартире, рассмотрения вариантов финишной отделки в хамаме или бане, следует позаботиться о проектировании и составлении схем различных инженерных сетей, в число которых входит и вентиляция. Ошибки и недоработки, допущенные на этом этапе строительства, будет очень тяжело устранить своими руками после его окончания.

Тем не менее, эффективно решить возникшие проблемы и добиться комфортного микроклимата в доме можно и в том случае, когда вы не принимали участие в разработке проекта и строительстве сооружения. В этом случае нужно будет лишь заменить или модернизировать те участки вентиляционной сети, которые существенно снижают общую эффективность системы.

Схема вентиляции: как создать новый проект и понять существующий

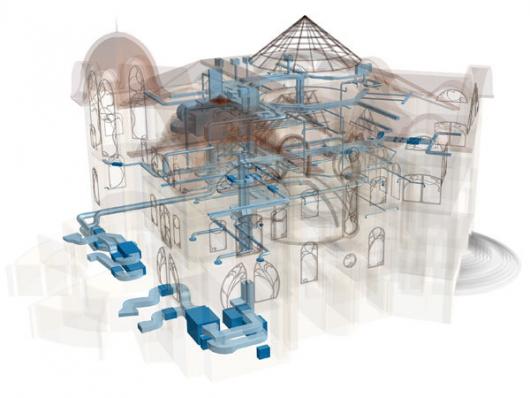

На фото – мнемосхема части вентиляционной системы

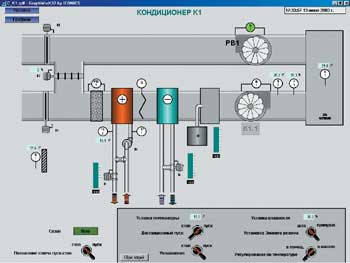

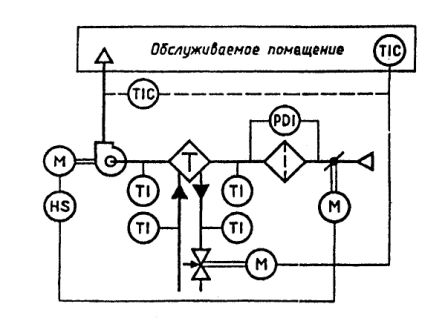

Здесь снова пригодится имеющаяся или вновь составленная мнемосхема вентиляции, на которой специальными символами обозначено то или иное оборудование, а также присущие ему технические характеристики и особенности. Нужно лишь научиться отличать, например, обозначение обратного клапана на схеме вентиляции, от похожих на него стрелок, свидетельствующих о наличии совершенно других узлов и агрегатов.

Общие требования к проектам

При разработке документации, касающейся системы обеспечения помещений свежим воздухом, важно учитывать следующие параметры:

  • количество этажей в доме;
  • уровень загрязненности воздуха на улице;
  • уровень шума вне помещений;
  • категорию строения по классу пожаробезопасности.

Схема вентиляции: как создать новый проект и понять существующий

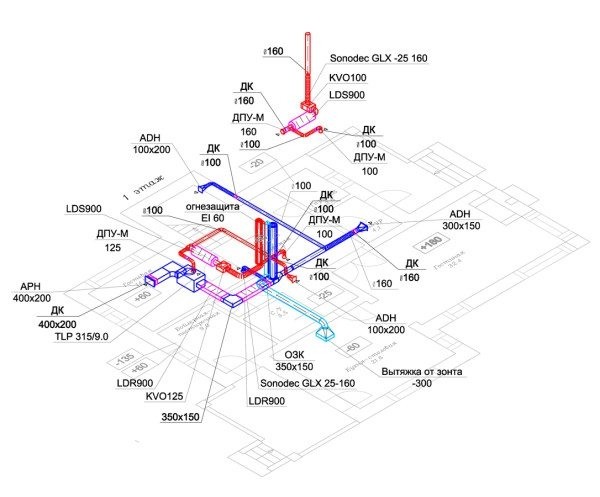

Пример схемы вентиляционной системы

Во время подготовки схемы вентиляции, помимо параметров эффективности, следует обратить внимание на несколько дополнительных факторов:

  • возможность распространения огня через вентиляционные каналы во время пожара;
  • возможность выхолаживания помещений и проникновение в них загрязненного воздуха через воздуховоды большого сечения.

Во избежание перечисленных выше неприятностей целесообразно предусмотреть использование пожаробезопасных материалов и оборудования, а также установку защитных клапанов вентиляции, препятствующих появлению обратной тяги в вентиляции.

Проектирование новой системы вентиляции

Подробная схема системы вентиляции (в том числе и аксонометрическая) необходима для согласования проекта строящегося частного дома в контролирующих и надзирающих инстанциях.

При этом обязательным требованием является установка оборудования, способного прокачать нужный объем воздуха:

  • для помещений, в которых планируется постоянное проживание людей – 3 куб. метра в час на 1 кв. метр площади;
  • для ванных комнат, совмещенных с уборными – 50 куб. метров в час;
  • для раздельных сантехнических помещений – 25 куб. метров в час.

Важно также помнить, что для эффективного обеспечения обитателей дома или квартиры свежим воздухом необходимо его поступление. Потому к проектной документации обычно прилагается и схема приточной вентиляции.

Обратите внимание!
Используемое оборудование и воздуховоды должны соответствовать не только санитарным нормам, но и требованиям противопожарной безопасности.
Иначе подготовленный вами проект не пройдет согласования в пожарной инспекции.

При создании чертежа и проведении инженерных расчетов также необходимо учитывать следующие параметры:

  • тип используемой вентиляции;
  • метод распределения воздушных потоков по помещениям;
  • наличие в вентиляции системы очистки поступающего воздуха;
  • необходимость установки и конструкция рекуператора тепла.

Схема вентиляции: как создать новый проект и понять существующий

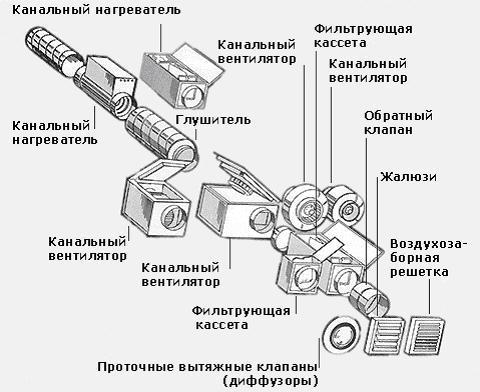

Схема вентиляционной системы должна включать и наименование используемого оборудования

Кроме того, не следует забывать и об эстетической составляющей. Воздуховоды, приточные и вытяжные решетки должны органично вписываться в дизайн помещений и не мешать проживанию или работе людей.

Модернизация существующей системы

Нередко возникают ситуации, когда необходимо произвести замену или модернизацию вентиляционной сети в уже построенном и сданном в эксплуатацию здании. Это достаточно трудоемкий процесс, однако, вполне доступный для самостоятельной реализации.

Совет!
Цена переделки готовых инженерных коммуникаций всегда выше, чем разработка и монтаж новых.
Потому всегда тщательно проектируйте и рассчитывайте все параметры.
Это многократно окупиться в будущем.

Процесс переделки уже имеющейся вентиляции состоит из нескольких последовательных этапов:

  • расчета объема циркулирующего воздуха;
  • подбора сечения воздуховодов;
  • выбору типа вентиляторов, фильтров и другого необходимого оборудования.

Схема вентиляции: как создать новый проект и понять существующий

Модернизировать существующую систему тяжелее, чем сконструировать новую

После этого составляется схема естественной вентиляции или чертеж механической воздухообменной системы, определяется место для монтажа каналов и закрепления оборудования и производятся строительные работы.

Вентиляционные системы многоквартирных домов

Принцип работы системы вентиляции в современном городском доме основан на естественном токе воздуха, поступающем через открытые окна и двери, и удаляемом через общие вентиляционные каналы.

В старых домах (высотой до 5 этажей) возможно обустройство отдельной вытяжной шахты для каждой квартиры. В более современных строениях воздуховоды из квартир выходят в общий канал, который заканчивается на техническом этаже, обеспечивая нужный уровень тяги.

В новых высотках (более 24 этажей), помимо основной вентиляционной шахты, конструируется так называемый разгонный канал, соединяемый с основным. Благодаря этому решению увеличивается объем прокачиваемого воздуха, а также стабилизируется влажность и температура во всех помещениях.

Схема вентиляции: как создать новый проект и понять существующий

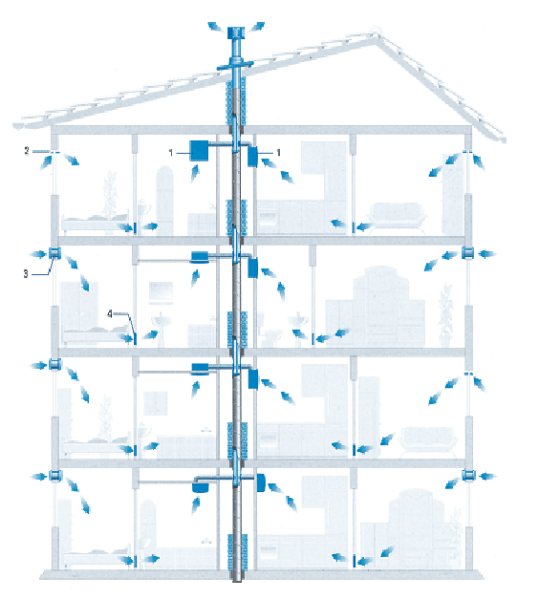

Схема вентиляционной сети многоквартирного дома

Вывод

Хороший домашний мастер отличается от своего не очень умелого коллеги тем, что перед началом работы всегда составляет схему будущего творения. Это касается и вентиляционных систем. Наличие понятной и легко читаемой документации не только облегчает труд рабочих, но и дает возможность легко исправлять возникающие неполадки.

Более подробно о разработке и составлении строительной документации вы можете узнать из видео в этой статье.
