Сделал ветрогенератор своими руками (21 фото)

0 50

Идея сделать ветрогенератор своими руками, возникла, когда был получен земельный участок, где не подведено электричество.

Самодельный ветрогенератор

Содержание статьи:

На участке не было подведено электричество, и каждый решал эту проблему по своему, в основном за счет солнечных панелей и бензогенераторов.

Как только был построен домик, то первым делом надо было подумать о освещении, и была приобретена солнечная панель 120 ватт. Летом она хорошо работала, но зимой её эффективность сильно упала и в пасмурные дни она давала ток всего 0,3-0,5А/ч, это никак ни устраивало, так-как даже на свет еле хватало, а еще надо было питать ноутбук и другую мелкую электронику.

Поэтому было решено построить ветрогенератор в домашних условиях, чтобы использовать еще и энергию ветра.

Сначала было желание построить парусный ветрогенератор. Такой тип ветрогенераторов очень понравился, и после некоторого времени проведенного в интернете в голове и на компьютере накопилось много материалов по этим ветрогенераторам. Но строить парусный ветрогенератор довольно затратное дело, так-как такие ветрогенераторы маленькие не строят и диаметр винта для ветрогенератора такого типа должен быть как минимум метров пять.
Большой ветрогенератор не было возможности потянуть, но все-таки очень хотелось попробовать сделать ветрогенератор, хотя бы небольшой мощности, для зарядки аккумулятора. Горизонтальный пропеллерный ветрогенератор сразу отпал так-как они шумные, есть сложности с изготовлением токосьемных колец и защитой ветрогенератора от сильного ветра, а так-же трудно изготовить правильные лопасти.

Хотелось чего-то простого и тихоходного, посмотрев некоторые видеоролики в интернете очень понравились вертикальные ветрогенераторы типа Савониус.

По сути это аналоги разрезанной бочки, половинки которой раздвинуты в противоположные стороны. В поисках информации нашел более продвинутый вид этих ветрогенераторов — ротор Угринского.

Обычные Савониусы имеют очень маленький КИЭВ ( коэффициент использования энергии ветра), он обычно всего 10-20%, а ротор Угринского имеет более высокий КИЭВ за счет использования отражённой от лопастей энергии ветра.

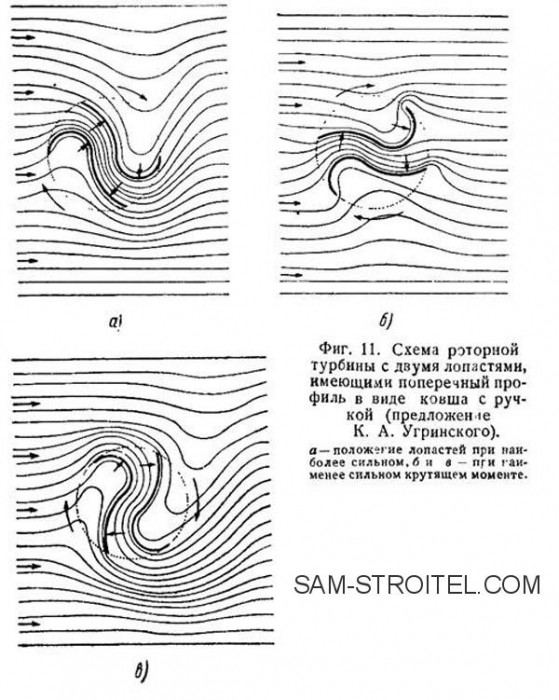

Ниже наглядные картинки для понимания принципа роботы данного ротора

Сделал ветрогенератор своими руками (21 фото)

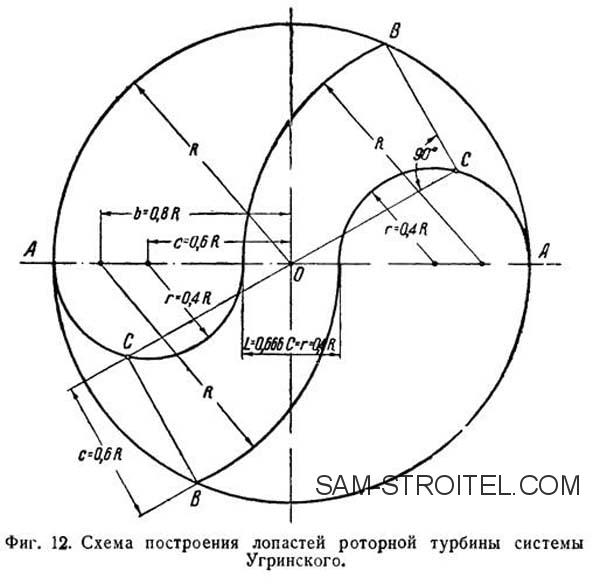

Схема разметки координат лопастей

Сделал ветрогенератор своими руками (21 фото)

КИЭВ ротора Угринского заявлен аш до 46% , а значит он не уступает горизонтальным ветрогенераторам. Ну а практика покажет что и как.

Изготовление лопастей ветрогенератора

Прежде чем приниматься за изготовление ротора, сначала были изготовлены модельки из пивных банок двух роторов. Одна моделька классического Савониуса, а Вторая Угринского. На модельках было заметно что ротор Угринского работает заметно на более высоких оборотах в сравнении с Савониусом, и было принято решение в пользу Угринского.

Решено было сделать двойной ротор, один над вторым с разворотом под 90 градусов чтобы добиться более ровного крутящего момента и лучшего старта.

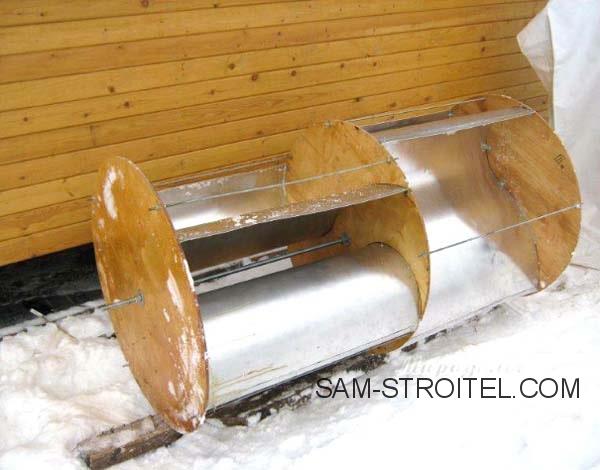

Материалы для ротора выбраны самые простые и дешевые. Лопасти сделаны из алюминиевого листа толщиной 0,5мм. Из фанеры толщиной 10мм вырезаны три круга. Круги были расчерчены по рисунку выше и были сделаны бороздки глубиной 3 мм для вставки лопастей. Крепление лопастей сделано на маленьких уголочках и стянуто на болтики. Дополнительно для прочности всей сборки фанерные диски стянуты шпильками по краям и в центре, получилось очень жёстко и прочно.

Сделал ветрогенератор своими руками (21 фото)

Сделал ветрогенератор своими руками (21 фото)

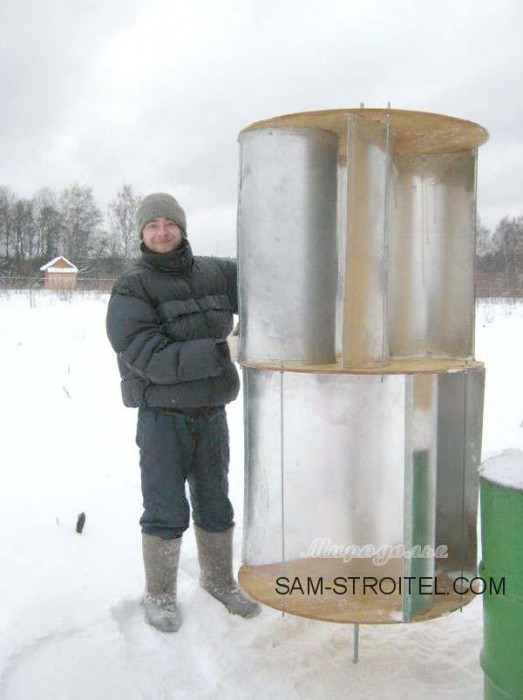

Размер получившегося ротора 75*160см, на материалы ротора потрачено примерно 3600 рублей.

Изготовление генератора

Перед тем как делать генератор было много поисков готового генератора, но их в продаже почти нет, а то что можно заказать через интернет стоило приличных денег. У вертикальных ветрогенераторов небольшие обороты и в среднем для этой конструкции около 150-200 об/м. А для таких оборотов трудно найти что-то готовое и не требующее мультипликатора.

В поисках информации на форумах оказалось многие люди делают генераторы сами и в этом нет ничего сложного. Решение было принято в пользу самодельного генератора на постоянных магнитах. За основу была взята классическая конструкция аксиального генератора на постоянных магнитах, сделанная на автомобильной ступице.

Первым делом были заказаны неодимовые магниты шайбы для этого генератора в количестве 32 шт размером 10*30мм. Пока шли магниты изготавливались другие детали генератора. Вычислив все размеры статора под ротор, который собран из двух тормозных дисков от автомобиля ВАЗ на ступице заднего колеса, были намотаны катушки.

Для намотки катушек сделан простенький ручной станочек. Количество катушек 12 по три на фазу, так-как генератор трехфазный. На дисках ротора будет по 16 магнитов, это соотношение 4/3 вместо 2/3, так генератор получится тихоходнее и мощнее.

Сделал ветрогенератор своими руками (21 фото)

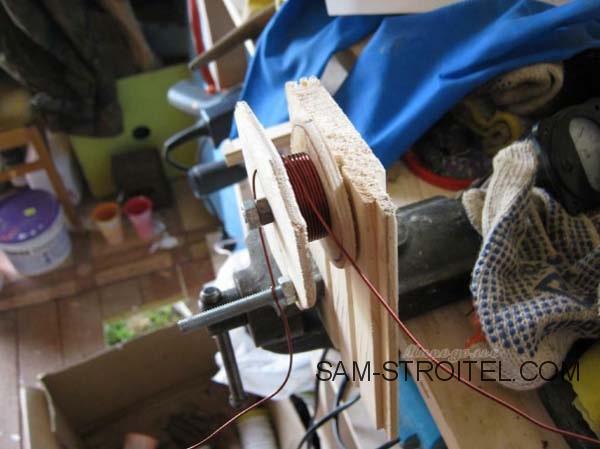

Для намотки катушек сделан простой станочек.

Сделал ветрогенератор своими руками (21 фото)

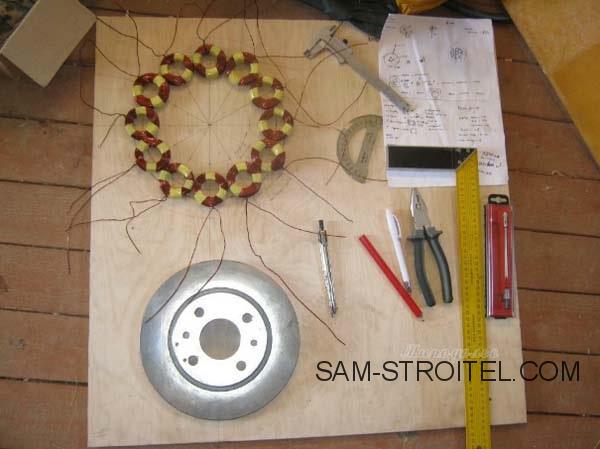

На бумаге размечены места расположения катушек статора.

Сделал ветрогенератор своими руками (21 фото)

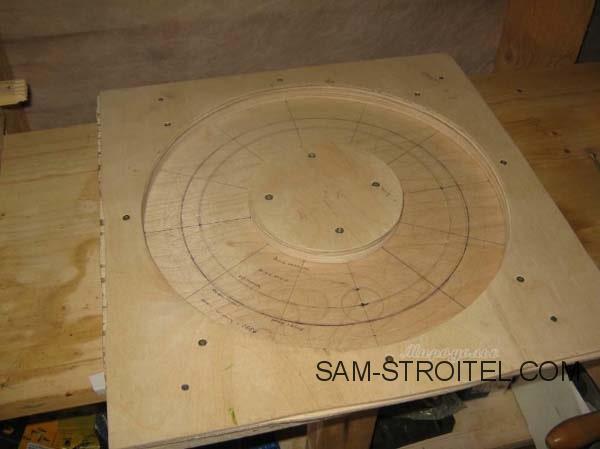

Для заливки статора смолой изготовлена форма из фанеры. Перед заливкой все катушки были спаяны в звезду, а провода выведены наружу по прорезанным канальцам.

Сделал ветрогенератор своими руками (21 фото)

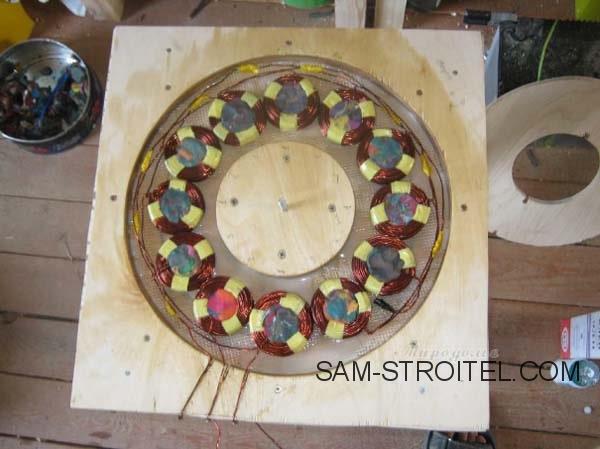

Катушки статора перед заливкой.

Сделал ветрогенератор своими руками (21 фото)

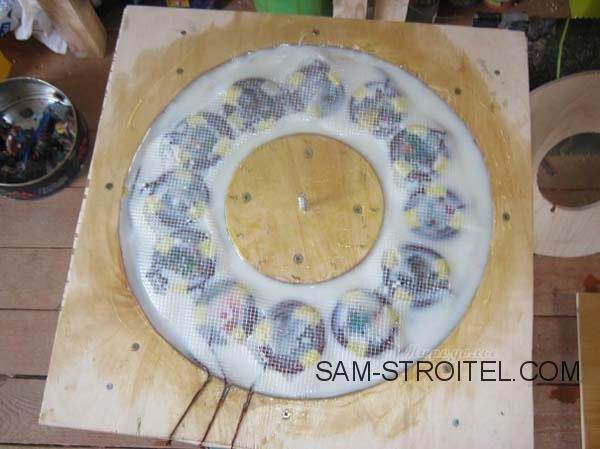

Свеже залитый статор, перед заливкой на дно был постелен кружок из стеклосетки, и после укладки катушек и заливкой эпоксидной смолой поверх них был уложен второй кружок, это для дополнительной прочности. В смолу добавлен тальк для крепости, от этого она белая.

Сделал ветрогенератор своими руками (21 фото)

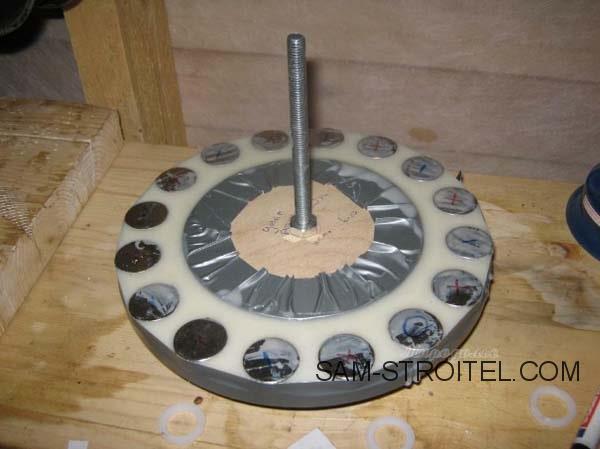

Так-же смолой залиты и магниты на дисках.

Сделал ветрогенератор своими руками (21 фото)

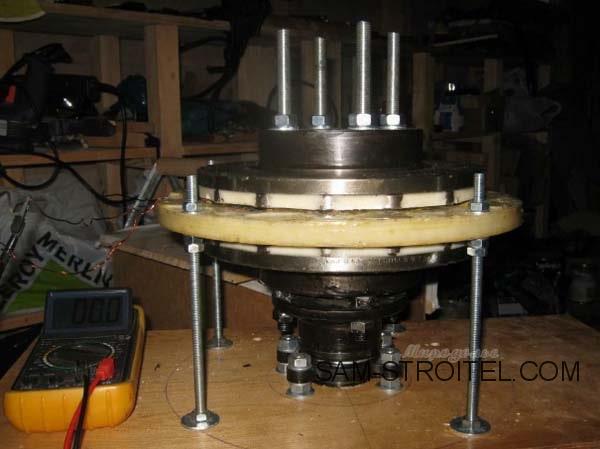

А вот уже собранный генератор, основа тоже из фанеры.

После изготовления генератор сразу был покручен руками на предмет вольт-амперной характеристики. К нему был подключен мотоциклетный аккумулятор 12 вольт. К генератору была приделана ручка и смотря на секундную стрелку и вращая генератор были получены некоторые данные. На аккумулятор при 120 об/м получилось 15 вольт 3,5А, быстрее раскрутить рукой не позволяет сильное сопротивление генератора. Максимум в холостую на 240 об/м 43 вольта.

Подключение генератора

Сделал ветрогенератор своими руками (21 фото)

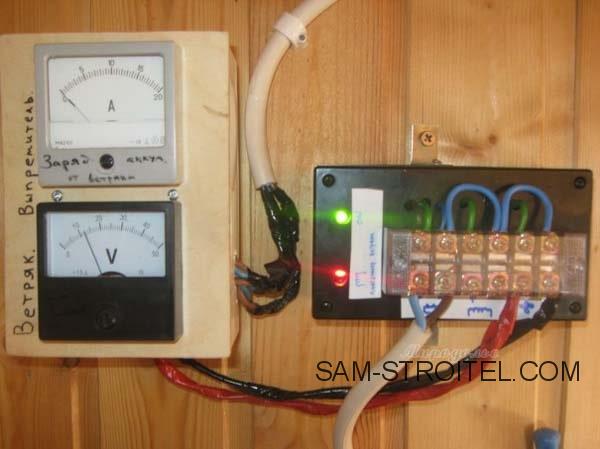

Для генератора был собран диодный мост, который был упакован в корпус, а на корпусе были смонтированы два прибора это вольтметр и амперметр. Так-же знакомый электронщик спаял простенький контроллер для него. Принцип контроллера прост, при полном заряде аккумуляторов контроллер подключает дополнительную нагрузку, которая съедает все излишки энергии чтобы аккумуляторы не перезарядились.

Первый контроллер спаянный знакомым не совсем устраивал, по этому был спаян более надежный программный контроллер.

Установка ветрогенератора

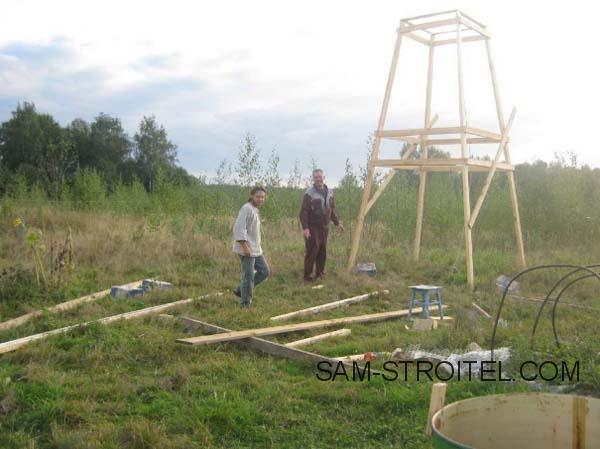

Для ветрогенератора был сделан мощный каркас из деревянных брусков 10*5 см. Для надежности опорные бруски были вкопаны в землю на 50 см, а так-же вся конструкция была дополнительно усилена растяжками, которые привязывались к уголкам вбитым в землю. Такая конструкция очень практична и быстро устанавливается, а так-же в изготовлении проще чем сварная. Поэтому было принято решение строить из дерева, а металл дорого и сварку некуда включать пока.

Сделал ветрогенератор своими руками (21 фото)

Сделал ветрогенератор своими руками (21 фото)

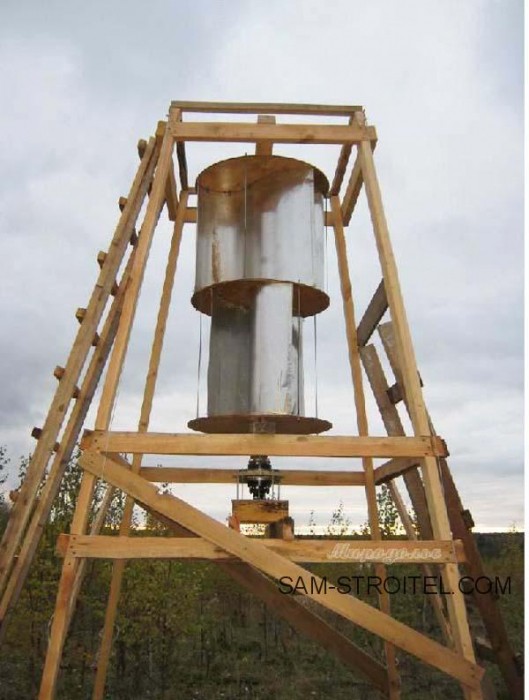

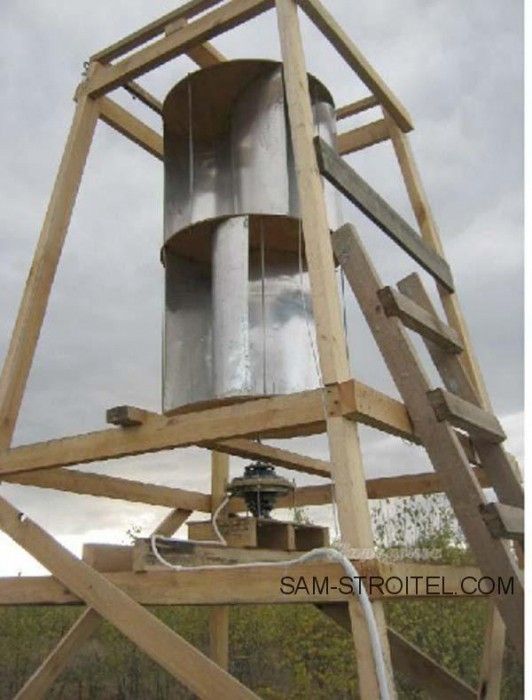

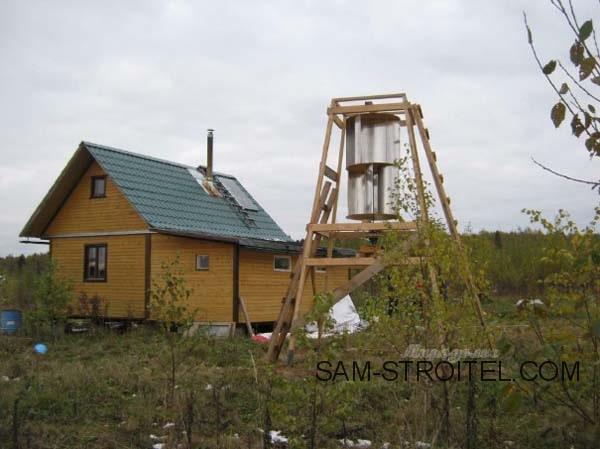

Вот уже готовый ветрогенератор.

На этом фото привод генератора прямой, но в последствии был сделан мультипликатор для поднятия оборотов генератора.

Сделал ветрогенератор своими руками (21 фото)

Сделал ветрогенератор своими руками (21 фото)

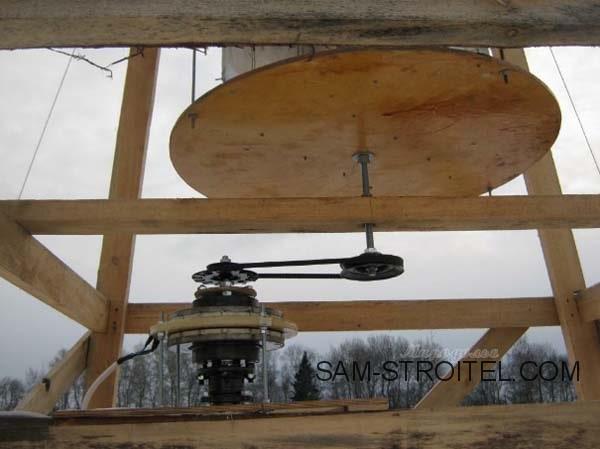

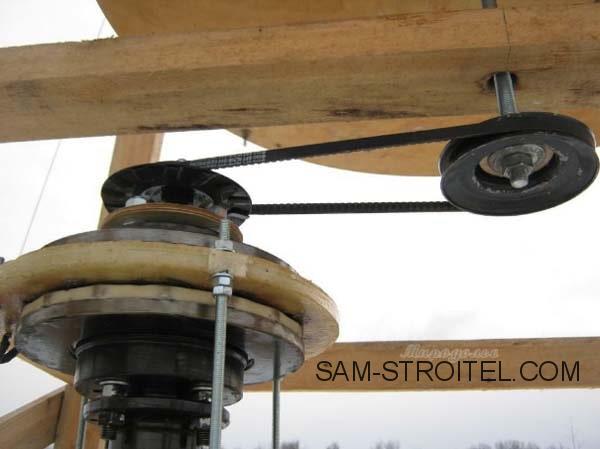

Привод генератора ременной, передаточное соотношение можно менять заменой шкивов.

Сделал ветрогенератор своими руками (21 фото)

В последствии генератор был соединен с ротором через мультипликатор. В общем итоге ветрогенератор выдает 50 ватт на ветру 7-8 м/с, зарядка начинается на ветру 5 м/с, хотя начинает вращаться на ветре 2-3 м/с, но обороты слишком маленькие для зарядки аккумулятора.

Сделал ветрогенератор своими руками (21 фото)

Со временем, планируется поднять ветрогенератор по выше и переработать некоторые узлы установки, а также возможно изготовление нового более большого ротора.

Источник: sam-stroitel.com
