Сделал ручную лебёдку: показываю подробно конструкцию

Приветствую! В этой статье, хочу рассказать как я сделал самодельную ручную лебёдку.

Конструкция очень проста в изготовлении. Основу конструкции составляет трещотка тормозного барабана от грузового автомобиля. Часто их можно найти на авторазборках или металлоприемке. Чем она больших размеров тем лучше.

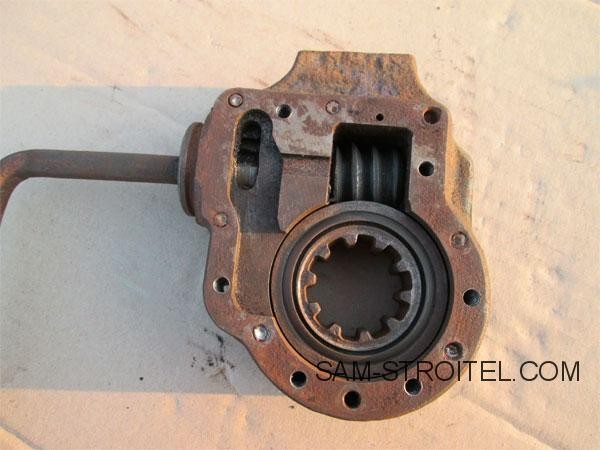

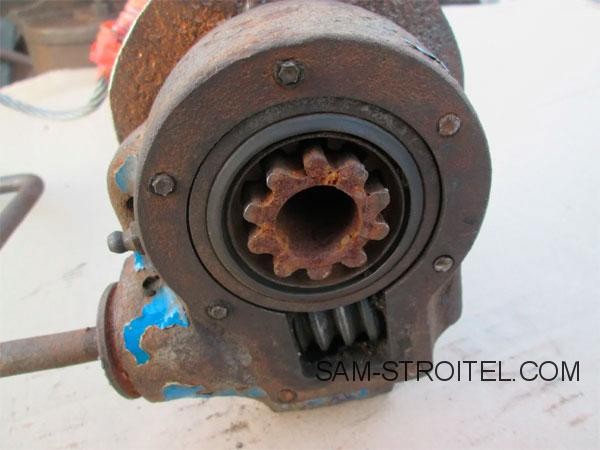

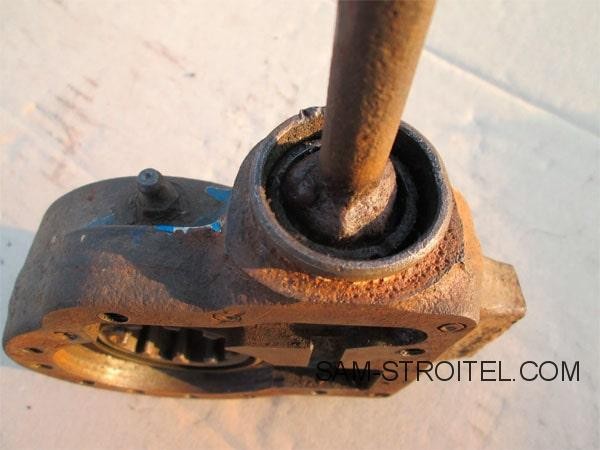

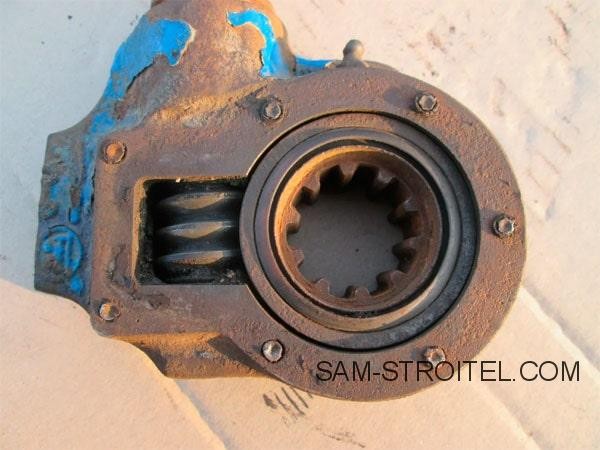

На фото: трещотка тормозного барабана.

К червяку аккуратно приварена ручка.

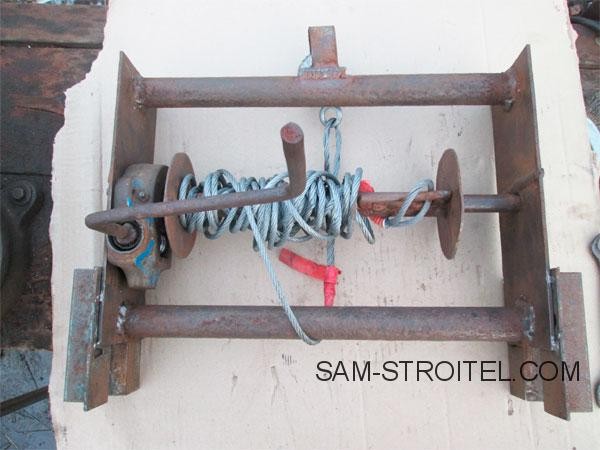

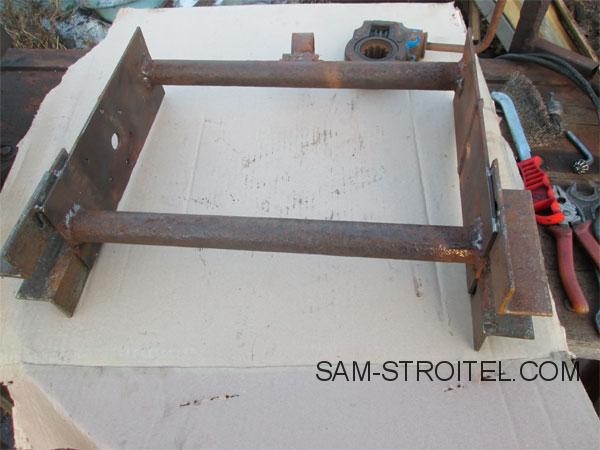

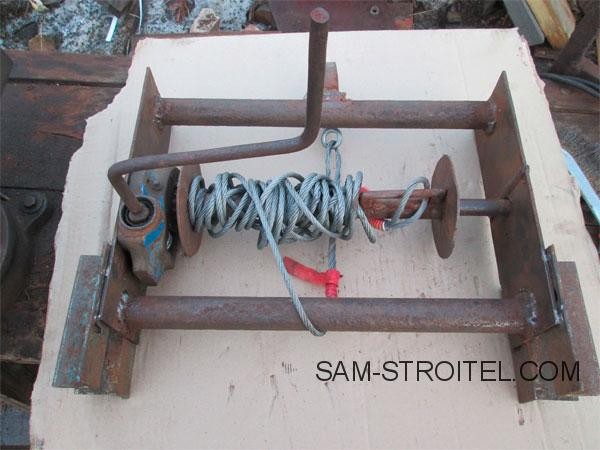

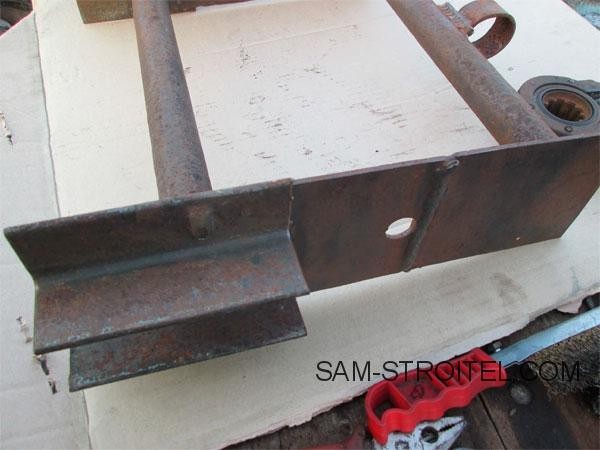

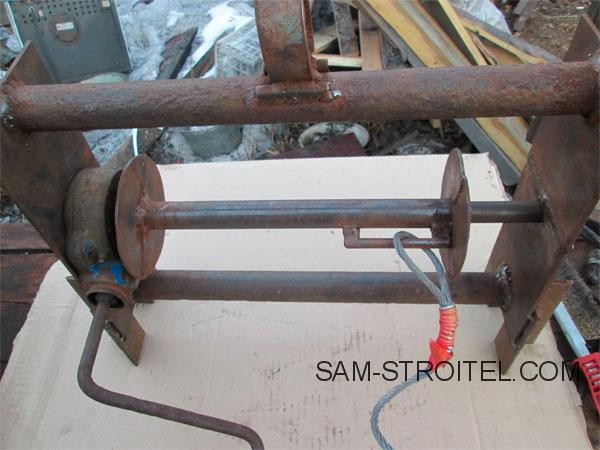

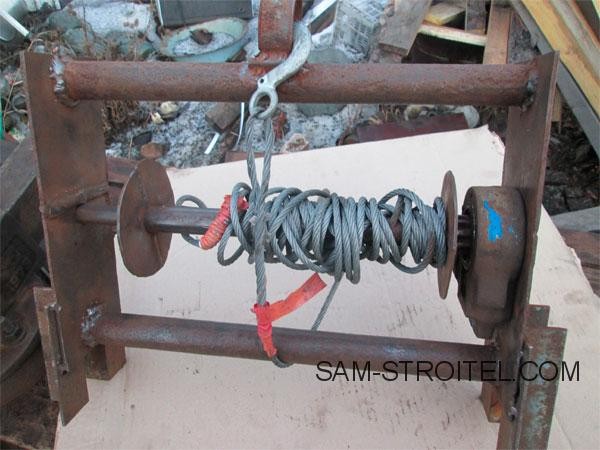

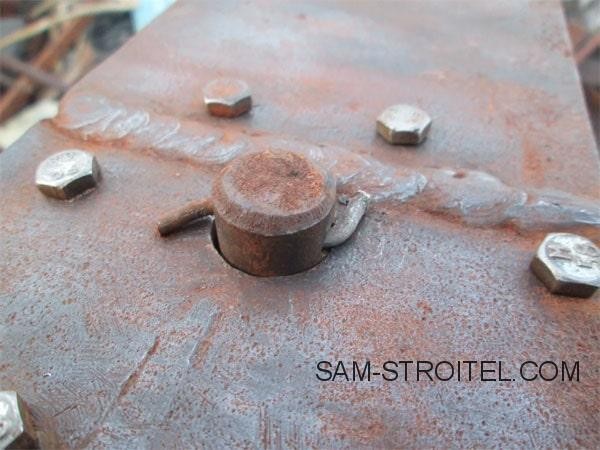

Трещотка крепится на болтах к раме. Рама изготовлена из обрезков водопроводных труб и уголков. Конструкция очень проста. Всё видно из фото.

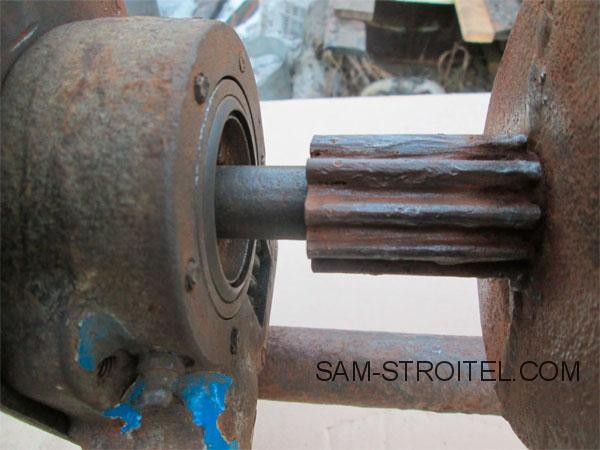

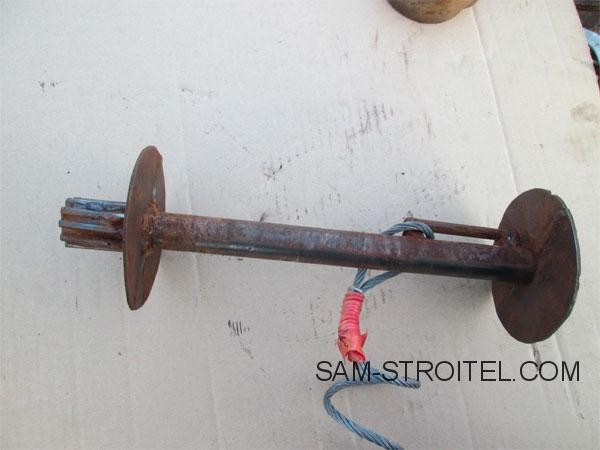

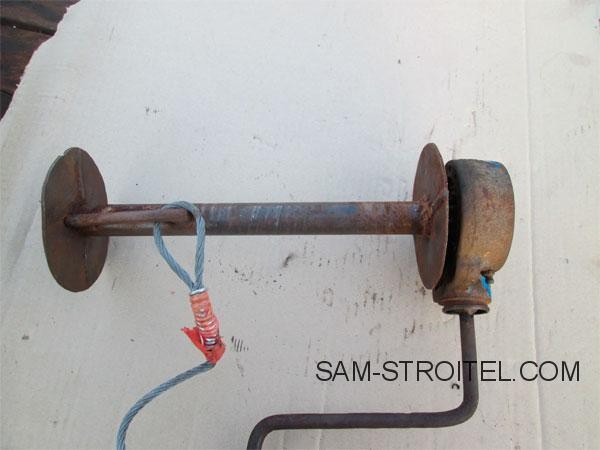

Передаточное соотношение редуктора в трещотке примерно 20 к 1. Создаваемое усилие настолько мощное, что без особых можно поднимать груз в 150 кг и больше. Червячный механизм очень удобен, можно оставлять груз под нагрузкой не опасаясь обратного хода. Но есть недостатки, большое передаточное соотношение в ручную долго крутить. поэтому катушка на которую наматывается трос сделана съемной.
