Сделал гриндер своими руками (25 фото)

Самодельный ленточно шлифовальный станок гриндер своими руками: подробные фото и описание изготовления станка.

Ленточный шлифстанок можно изготовить своими руками, подробный фото отчёт по изготовлению станка представлен на этих фото.

Изготовление станка

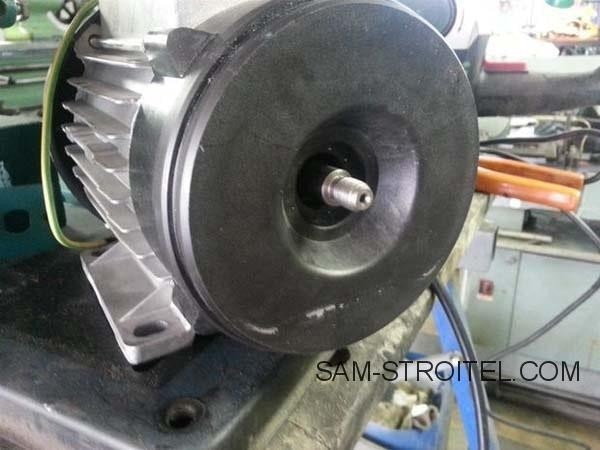

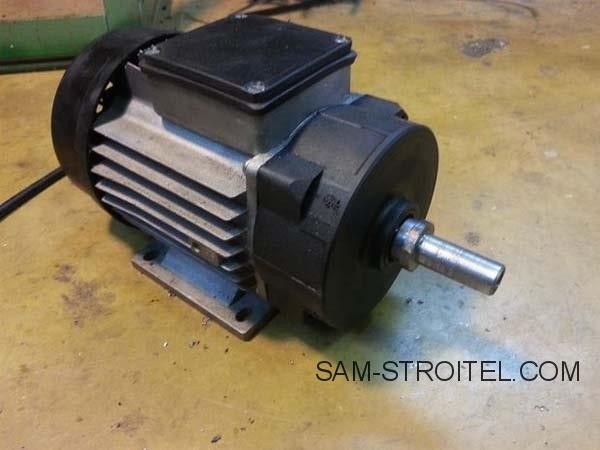

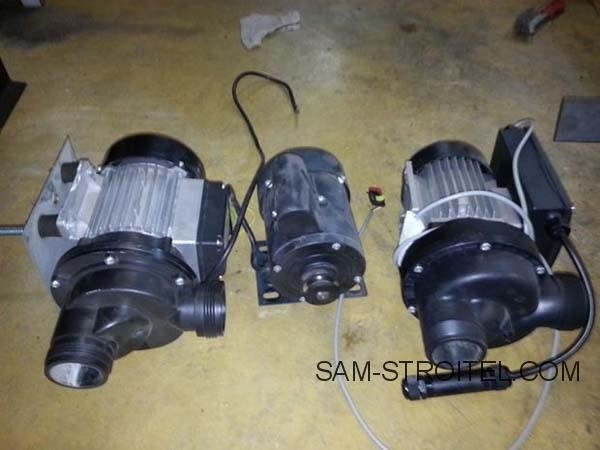

Для своего станка, использовал электродвигатель мощностью 550 Вт, частота вращения 2400 обмин.

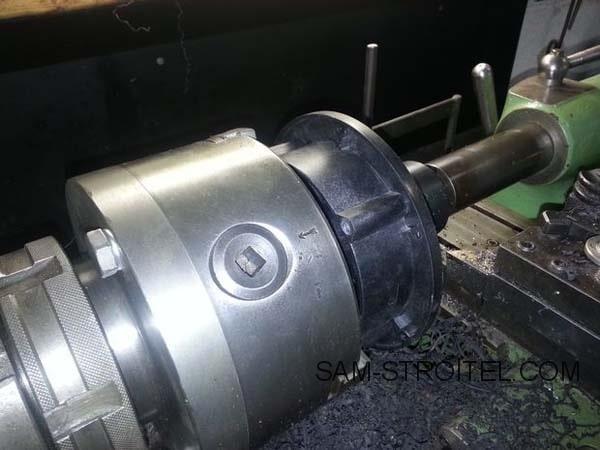

На токарном станке, переточил фланец, что бы была возможность установить рабочий ролик под ленту.

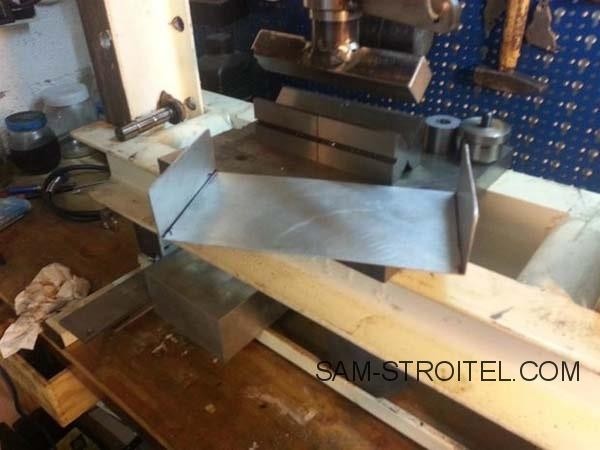

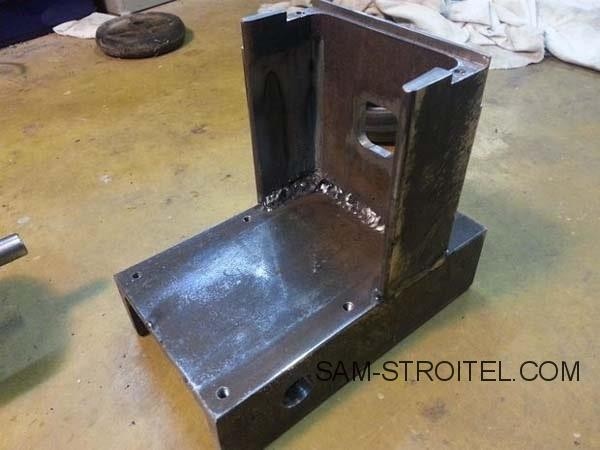

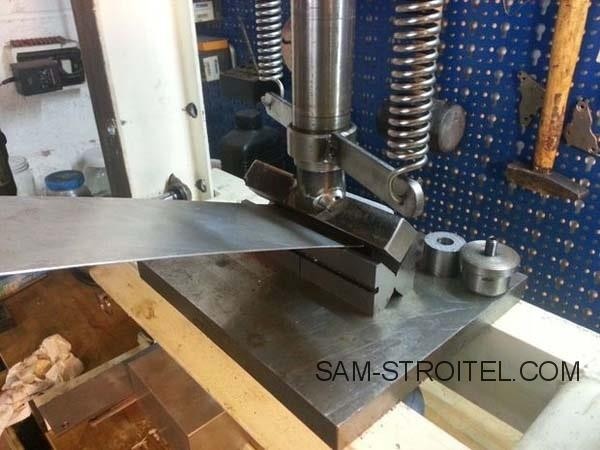

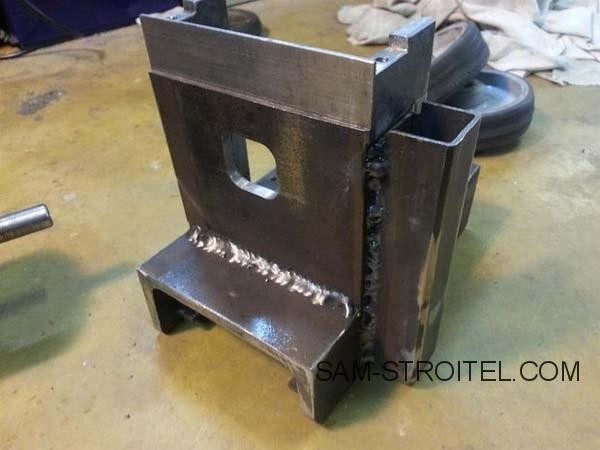

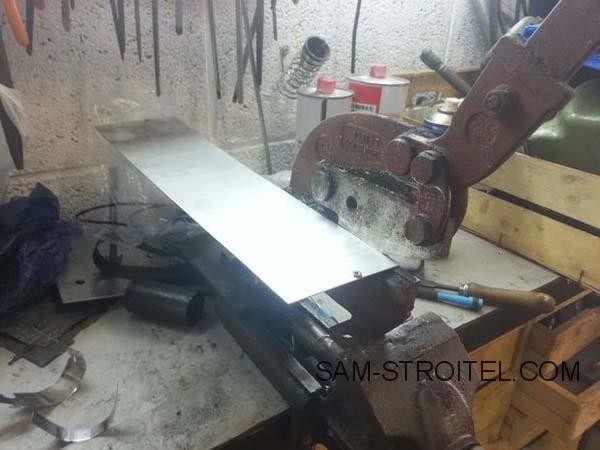

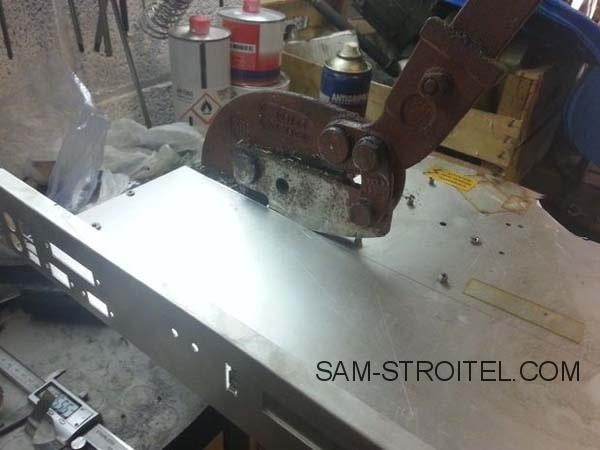

Из швеллера сварил основание для станка. Сбоку к основанию приварил профильную трубу, для стойки верхнего колеса. Из листового железа согнул крышку для нижней части основания.

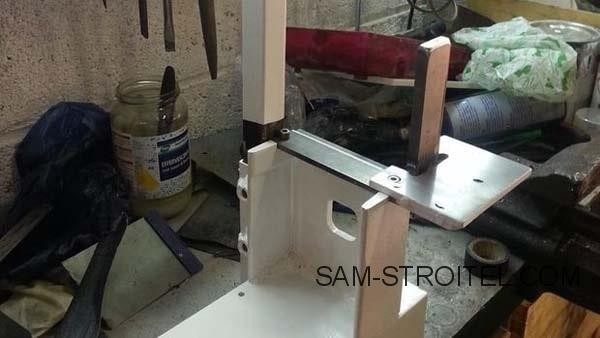

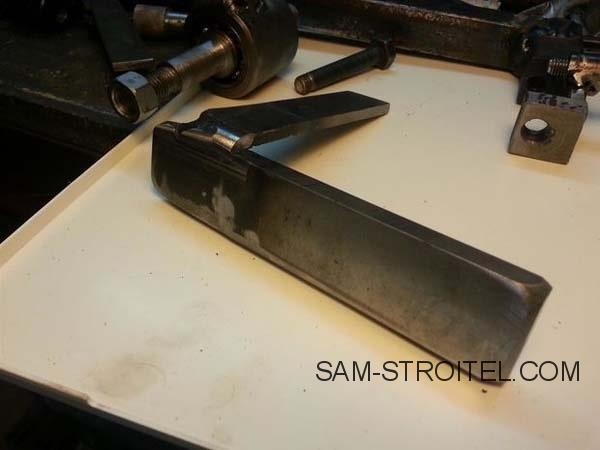

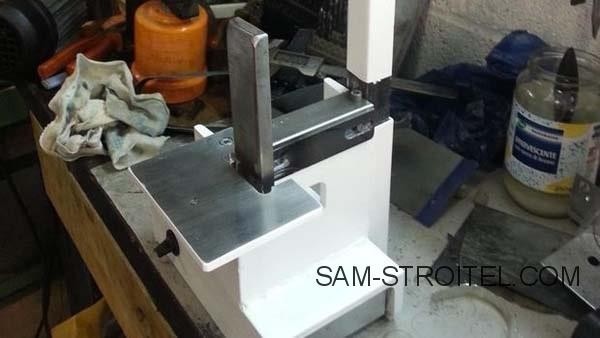

Изготавливаем опорный столик.

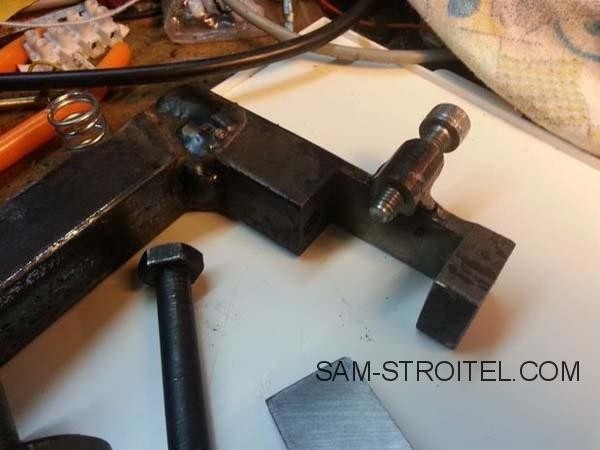

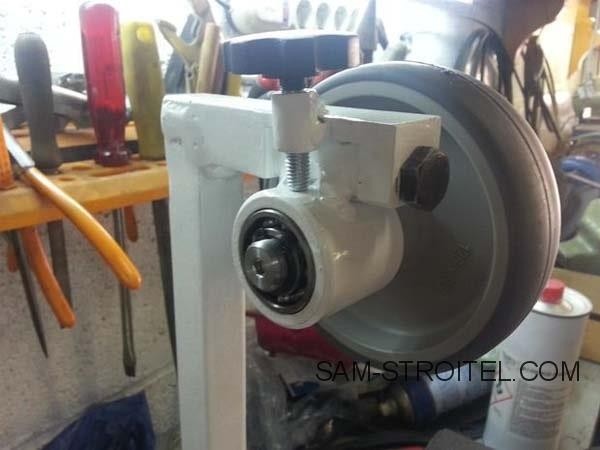

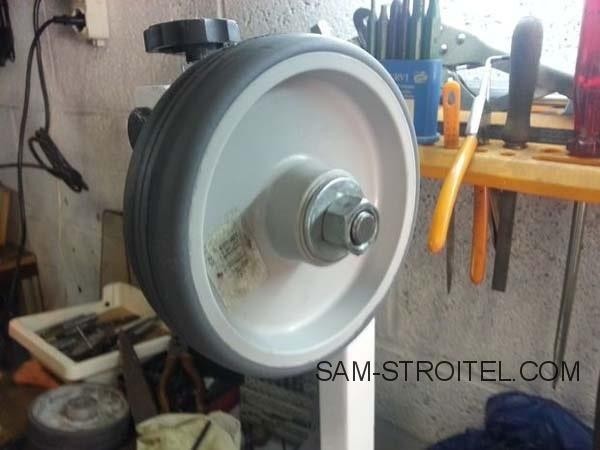

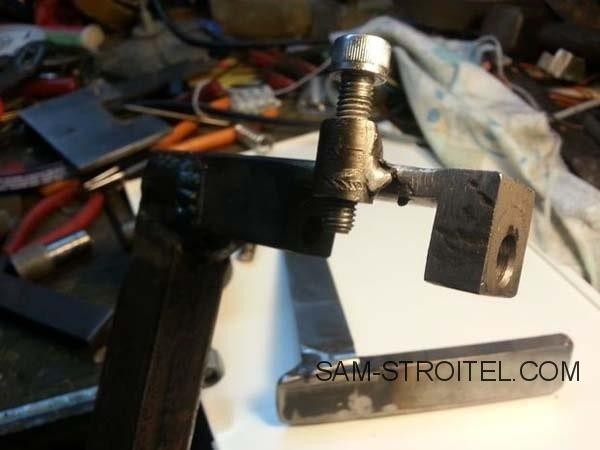

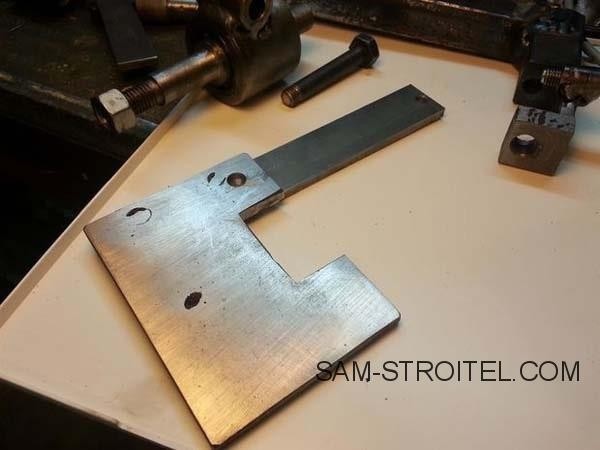

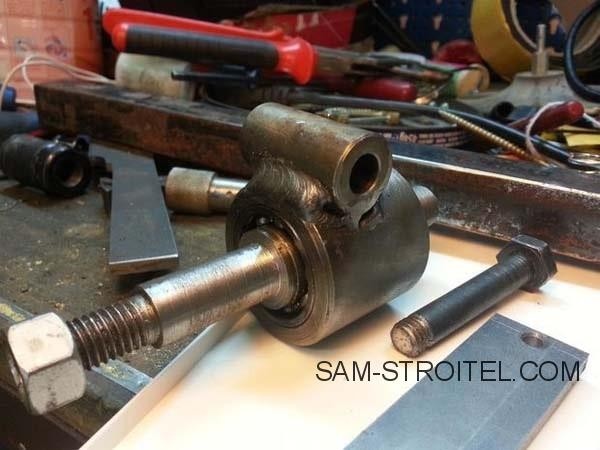

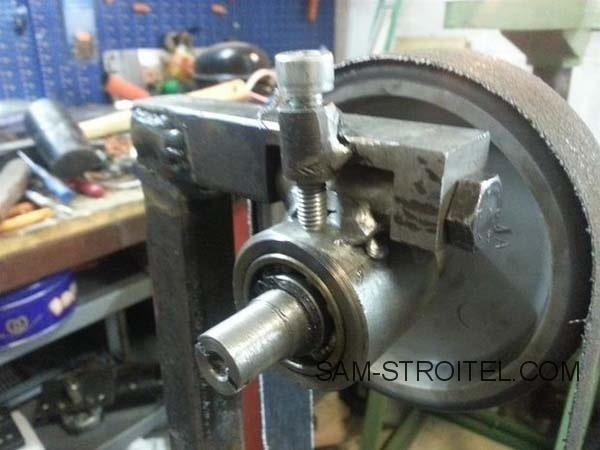

Верхняя часть выполнена в виде буквы Г. Нижняя часть стойки устанавливается в профильную трубу на опоре. Предварительна в трубу устанавливается пружина. Таким образом весь верхний узел оказывается подпружиненным. В верхней части узла, на оси, устанавливается колесо. Для регулирования угла наклона колеса, вверху закрепляется болт.

Ролики взяты от тележки.

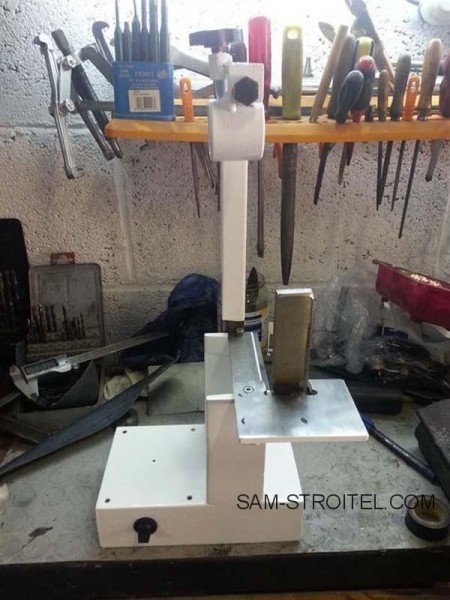

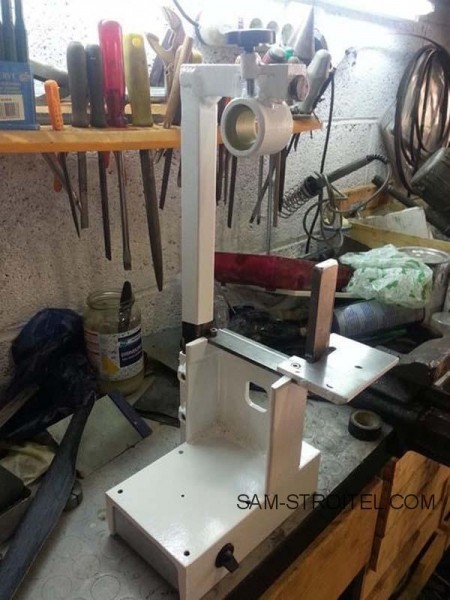

Покраска и финальная сборка станка.

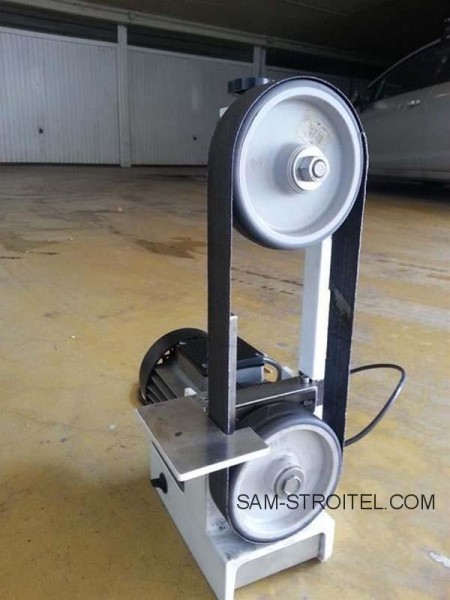

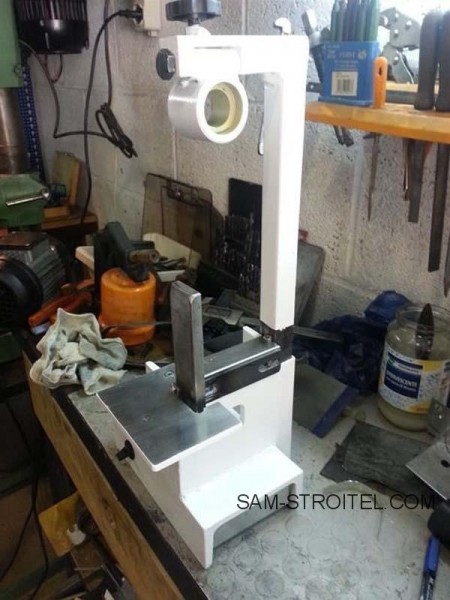

Ленточно-шлифовальный станок готов к работе. Процесс изготовления станка и его работу, можно посмотреть в этом видео:
