Самый простой самодельный металлоискатель из мультиметра за 15 минут

0 82

Самодельный металлоискатель сделанный из обычного мультиметра: подробный фото отчёт по изготовлению самоделки.

Всем привет! Хочу показать, как можно сделать очень простой металлоискатель практически за несколько минут. Сразу уточню, что это далеко не профессиональный металлоискатель, но он также может обнаружить металл в земле, на небольшой глубине.

Думаю, у каждого есть дома китайский мультиметр, не обязательно такой как на фото, любой подобный подойдет. Так вот, на базе него и будем делать этот простой прибор для поиска металлов.

Материалы для изготовления:

  • Мультиметр.
  • Проволока медная толщиной около — 0,3 мм.
  • Пластиковая труба.
  • Скотч.

Изготовление металлоискателя

Первым делом нужно сделать поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

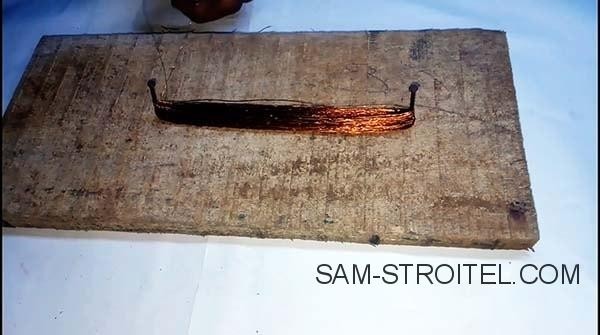

В доску вбиваем 2 гвоздя и на них наматываем 150 витков медной проволоки.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

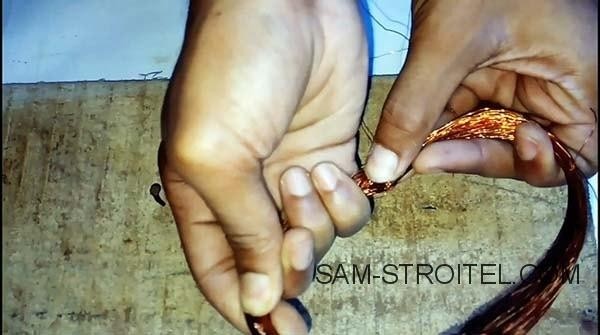

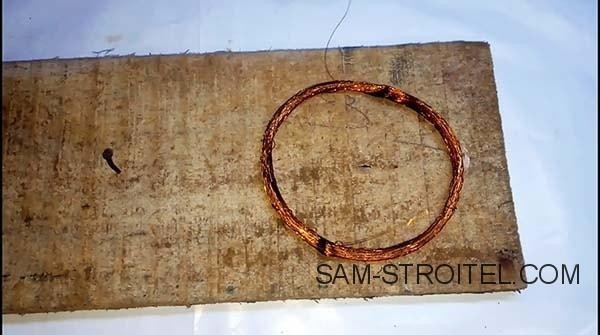

Снимаем намотку, фиксируем кусочками проволоки, формируем катушку в виде круга.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Самый простой самодельный металлоискатель из мультиметра за 15 минут

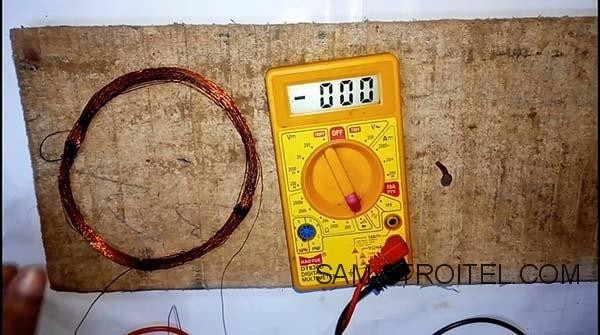

Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от изоляции.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель готов.

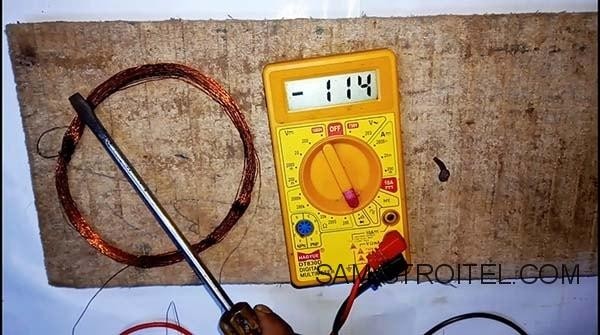

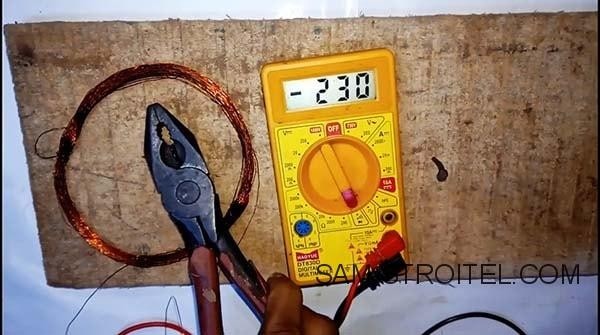

Для проверки поднесите металлический предмет и показания тестера сразу изменятся.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл — это меняет ее индуктивность, что и считывает тестер.
У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

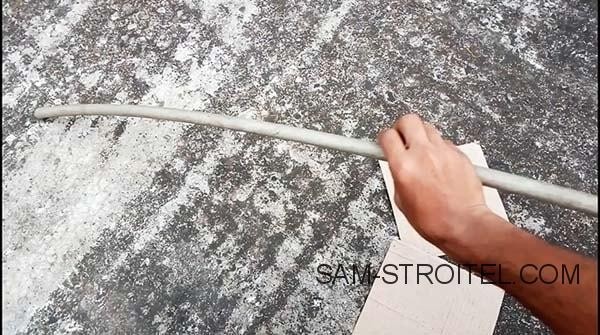

Дополним наш металлоискатель поисковой штангой, для удобство использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

На торце трубы делаем прорез и отверстие для катушки.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

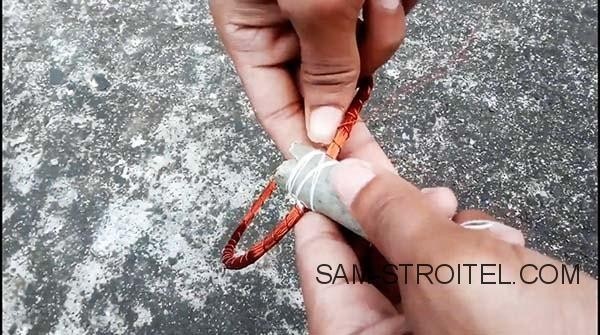

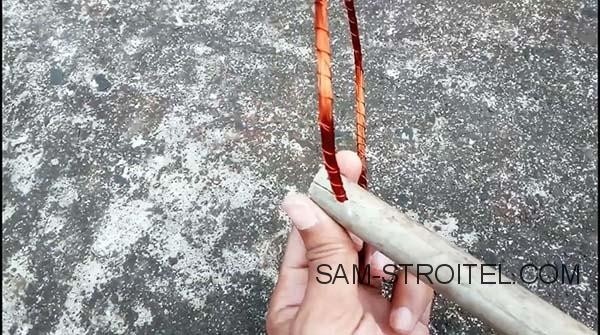

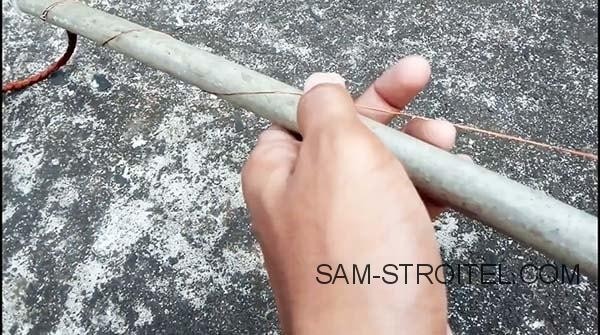

Крепим катушку.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Самый простой самодельный металлоискатель из мультиметра за 15 минут

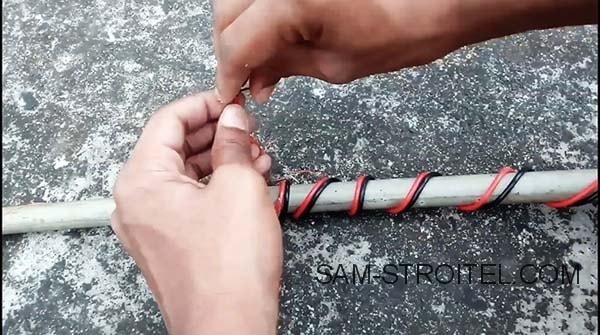

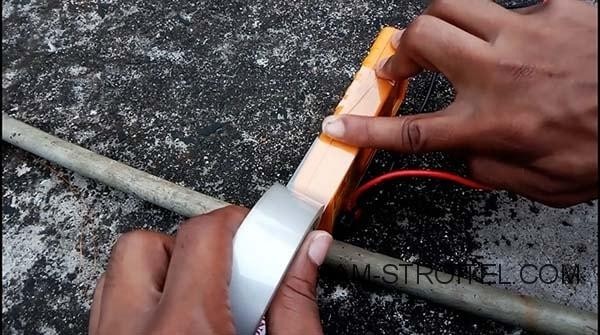

Тестер закрепим скотчем.

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Самый простой самодельный металлоискатель из мультиметра за 15 минут

Самый простой самодельный металлоискатель из мультиметра за 15 минут

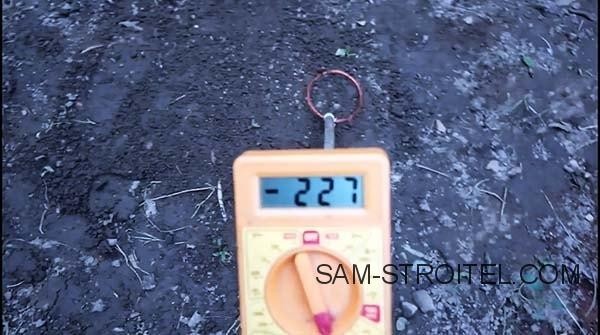

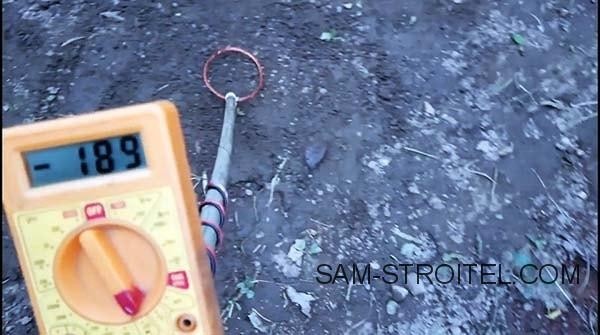

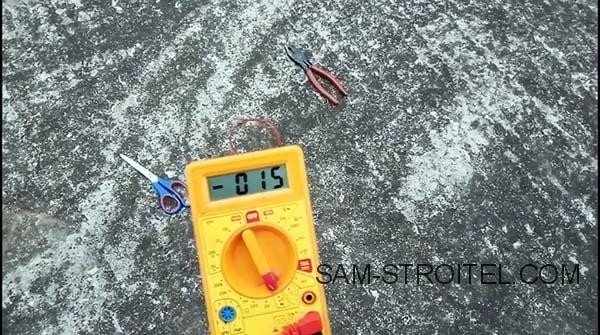

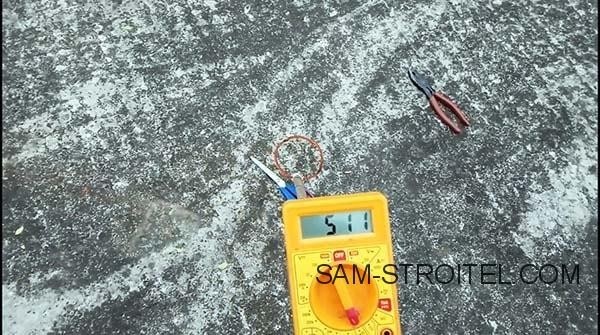

При обнаружении металлических предметов, на дисплее отображаются показания прибора.

Самый простой самодельный металлоискатель из мультиметра за 15 минут
