Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

0 16

Самодельная тепловая мини электростанция: генератор на элементе Пельтье — простая самоделка для зарядки телефона на случай отключения электричества или в походных условиях.

.

Самодельный генератор электрической энергии можно использовать при частых отключениях света, а также в походных условиях. Тепловая мини электростанция зарядит мобильный телефон или обеспечит дежурное освещение на светодиодах.

Материалы для самоделки:

Содержание статьи:

  • Жестяная банка.
  • Радиатор охлаждения от процессора компьютера.
  • Термопаста для радиатора процессора компьютера.
  • Элемент Пельтье ТЕС1 12706.
  • Преобразователь повышающий с выходом USB (5 V).
  • Свеча.

Сразу хочу уточнить, что все нужные элементы для изготовления (элемент Пельтье и повышающий преобразователь, стоят не дорого, продаются в интернете, в частности на розетке и на проме они есть).

Весь процесс изготовления мини электростанции представлен на фото

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

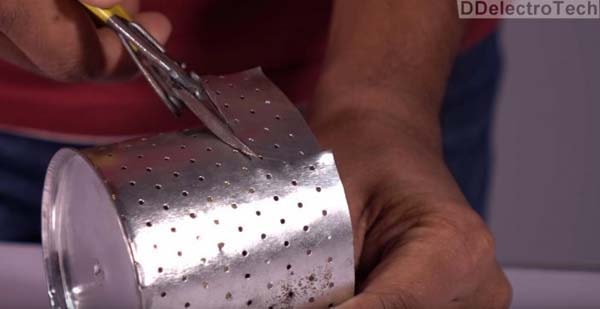

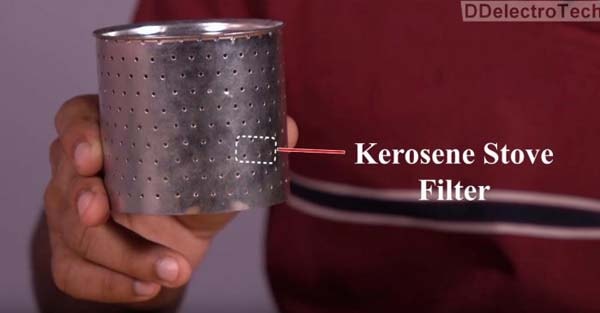

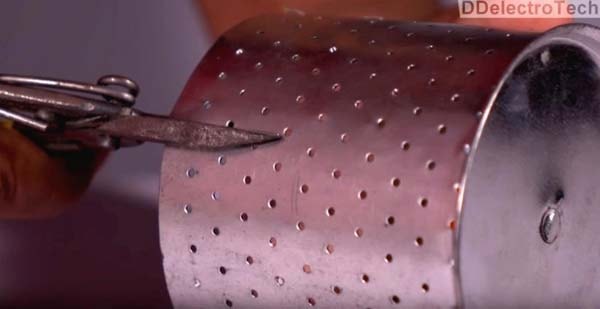

Делаем корпус. Берём жестяную банку, вырезаем в ней дно и делаем в стенках мелкие отверстия.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

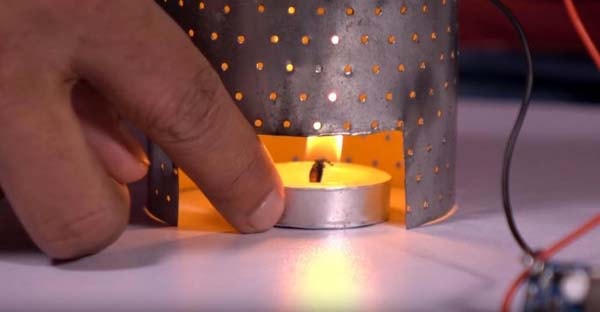

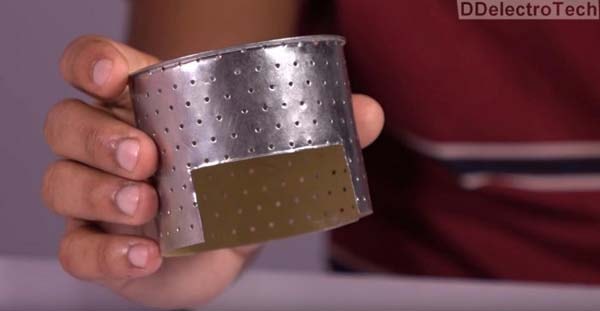

Вырезаем проём для установки свечи.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

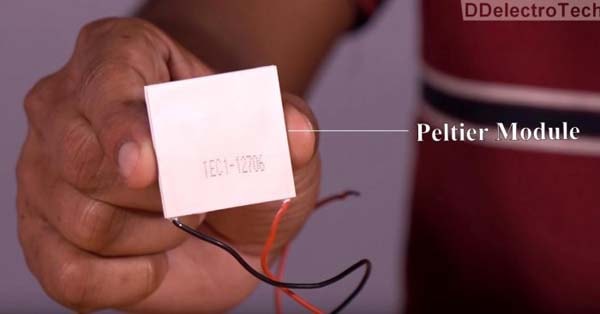

Теперь нам понадобится элемент Пельтье, его принцип работы довольно прост: при нагревании одной стороны и охлаждении противоположной — вырабатывается электрический ток. Автор использовал элемент ТЕС1 12706.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

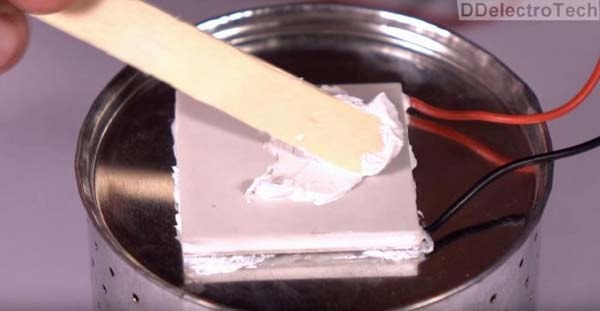

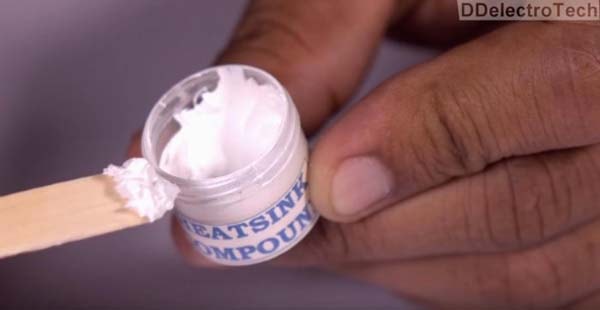

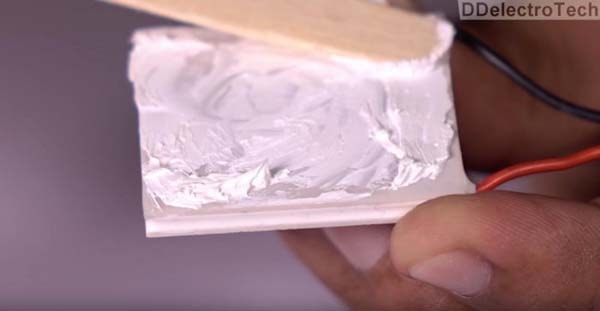

Чтобы повысить теплопроводность пластины покрываем её с обеих сторон тонким слоем термопасты.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

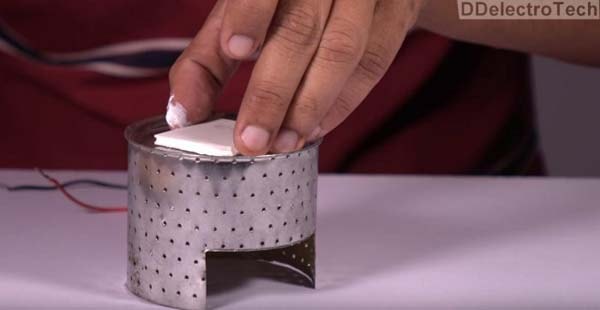

Устанавливаем пластину на банку.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

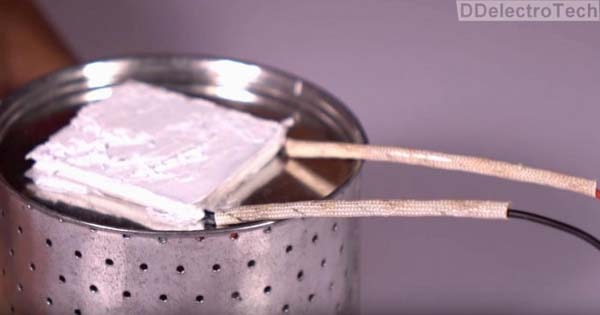

На провода нужно одеть защитные трубки из стекловолокна иначе изоляция проводов будет плавиться об горячую банку.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

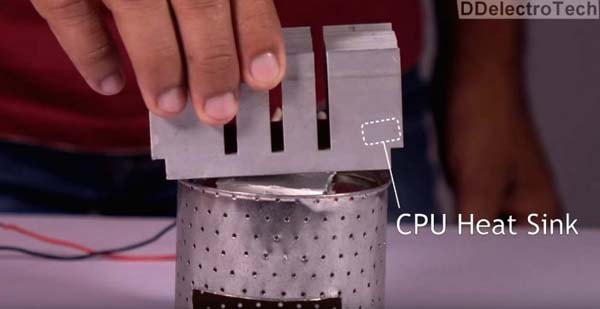

Сверху на элемент Пельтье устанавливаем радиатор охлаждения.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

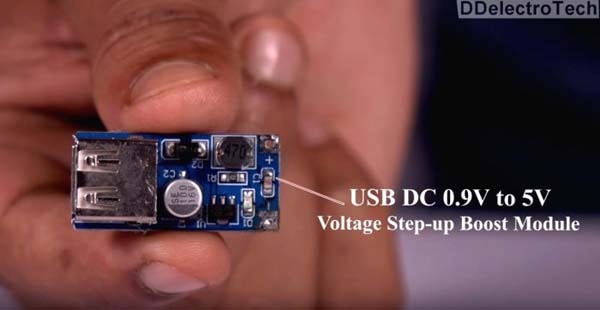

В нашем случае элемент Пельтье будет вырабатывать напряжение, около 1 вольта, для зарядки аккумулятора телефона этого мало. Поэтому мы будем использовать повышающий преобразователь, который повысит и стабилизирует выходное напряжение до 5 В. Приобрести такой преобразователь можно на Алиэкспресс или в радиомагазине.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

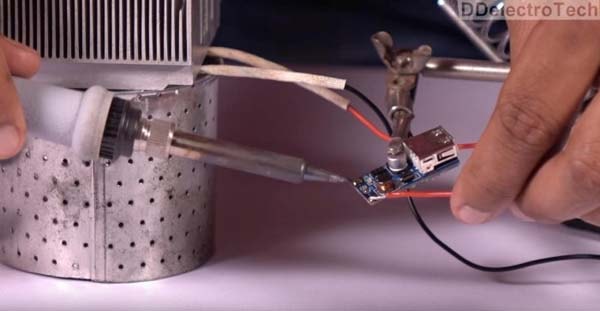

К выводам элемента Пельтье подключаем повышающий преобразователь, соблюдаем полярность.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)



Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

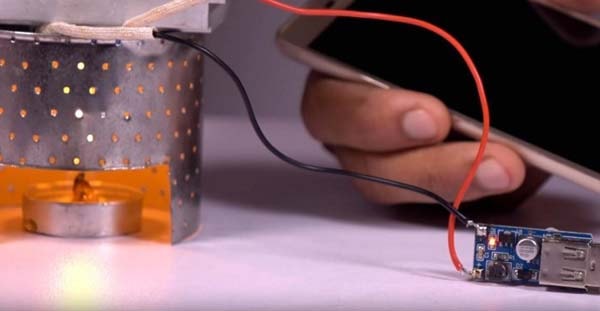

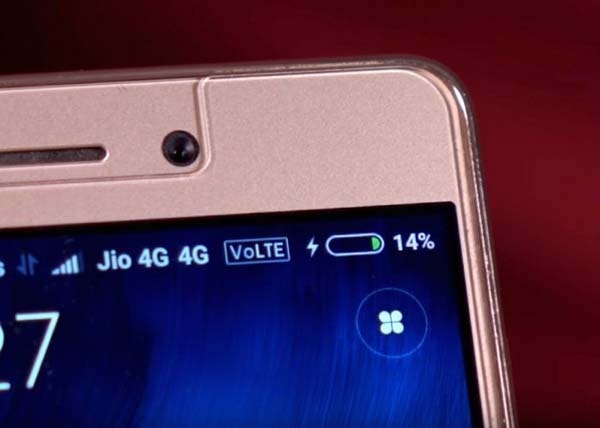

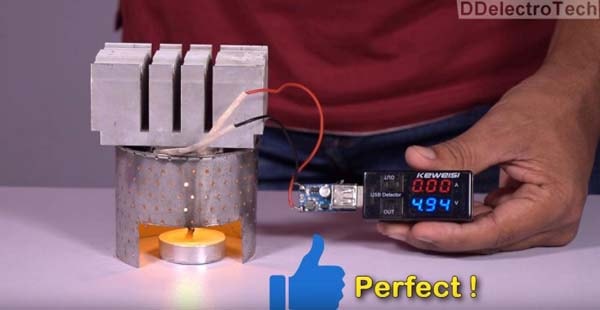

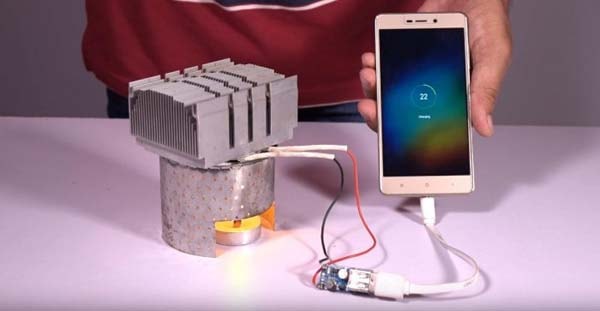

Зажигаем свечу. Тестируем, вольтметр показывает практически 5 вольт, чего достаточно для зарядки телефона.

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Самодельный тепловой электрогенератор для зарядки телефона (21 фото изготовления)

Следует помнить! Что допустимый нагрев горячей стороны элемента Пельтье ТЕС1 12706 как правило + 138 °C. Поэтому не стоит его сильно разогревать, одной свечи будет более чем достаточно, иначе его  модуль может просто выйти из строя.

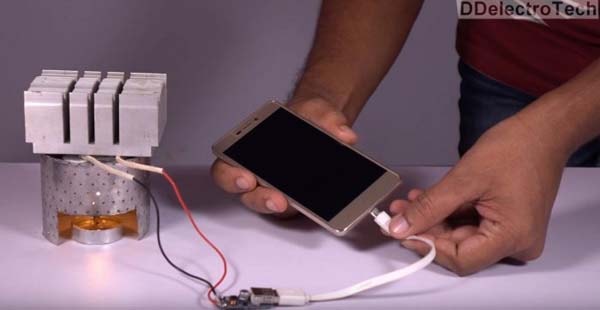

Вот такой простой генератор на элементе Пельтье можно сделать своими руками, самоделка пригодится в походных условиях для зарядки аккумуляторов для фонарика или телефона.
