Самодельный обогреватель из чугунной батареи
Самодельный обогреватель из чугунной батареи централизованного водяного отопления и электрического тэна: фото, видео обогревателя.
.
Как обогреть жилое помещение, если нет централизованного отопления или газа? Ту же бытовку, дачу или небольшой загородный дом?
Мы рассмотрим вариант самодельного безопасного обогревателя из чугунного радиатора отопления, его можно использовать в качестве вспомогательного или основного источника отопления в помещении.
Для изготовления самодельного обогревателя понадобится:
- Батарея чугунная (алюминиевая или металлическая не подойдёт).
- Закрытый тэн мощностью от 0,3 до 0,8 кВт (в зависимости от количества секций батареи).
- Терморегулятор воздушный.
- Силиконовый уплотнитель.
- Футорка.
- Заглушки для чугунного радиатора – 2 шт.
- Кран для спуска воздуха из радиаторов отопления СТД 7073В (кран Маевского).
Самодельный обогреватель из чугунной батареи и тэна.

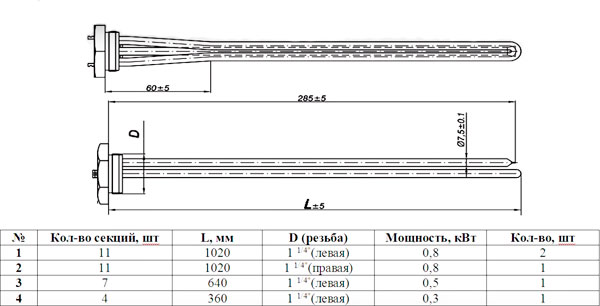

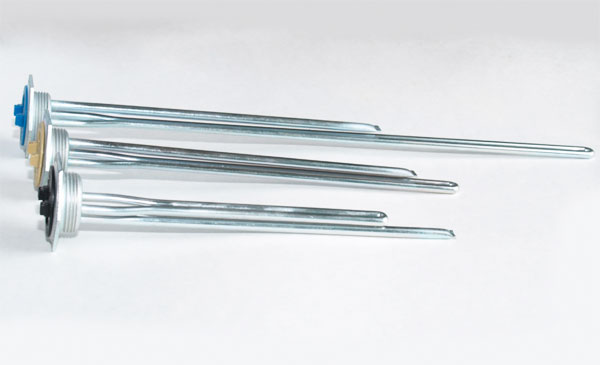

В строительных магазинах в продаже имеются тэны из нержавейки с латунной резьбовой заглушкой специально под чугунную батарею.

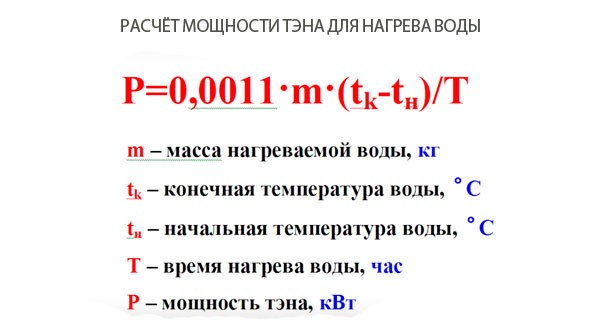

Нужно выбрать тэн по мощности в зависимости от количества секций батареи.
В чугунную батарею в нижнее резьбовое соединение через прокладку вкручивается электрический тэн.
Противоположное нижнее отверстие и одно верхнее отверстие батареи закручивается заглушкой.
В противоположной части батареи от тэна в верхнее резьбовое отверстие вкручивается чугунная футорка. В футорку вкручиваем кран с ручкой для спуска воздуха (кран Маевского).
Установленная батарея заполняется водой, для этого нужно выкрутить верхний кран, вставить шланг с лейкой в отверстие футорки и залить воду. Батарея заполняется до тех пор, пока вода не начнёт выливаться из заполняемого отверстия батареи. Можно использовать обычную воду, но лучше использовать дистиллированную, чтобы было меньше накипи на тэне. Ёмкость одной секции чугунного радиатора приблизительно — 1,45 л.
Почему не рекомендуется использовать стальные и алюминиевые радиаторы? Объём воды в алюминиевом радиаторе отопления (1 секция) около 0,3 л. Такое количество воды не обеспечивает должной циркуляции по всей батарее.
Электрический тэн можно сразу подключить через шнур и вилку к электросети, но правильно будет подключить воздушный терморегулятор и задать значение температуры.

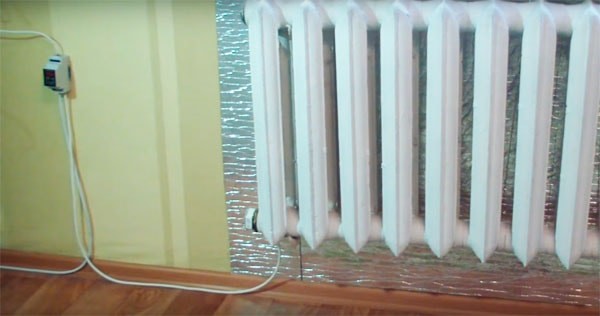

Самодельный обогреватель из чугунного радиатора набирает температуру 80°С за 1,5 часа и дальше поддерживает заданную температуру.
Рекомендую посмотреть подробное видео о изготовлении обогревателя из чугунного радиатора.
