Самодельный водяной котёл отопления из тэна

0 357

Самое простое, самодельное водяное отопление из бака, электрического тэна и батареи отопления: схема, фото.

Водяное отопление это наиболее популярный способ, который используется для обогрева помещений, в этой статье мы рассмотрим, как сделать простой водяной обогреватель для небольшого помещения: дачи, теплицы, гаража или бытовки.

Принцип работы водяного обогревателя

Электрический тэн нагревает воду в баке, нагретая вода из бака по верхней трубе поступает в радиатор отопления, остывшая вода поступает из радиатора по обратке обратно в бак, где повторно нагревается тэном.

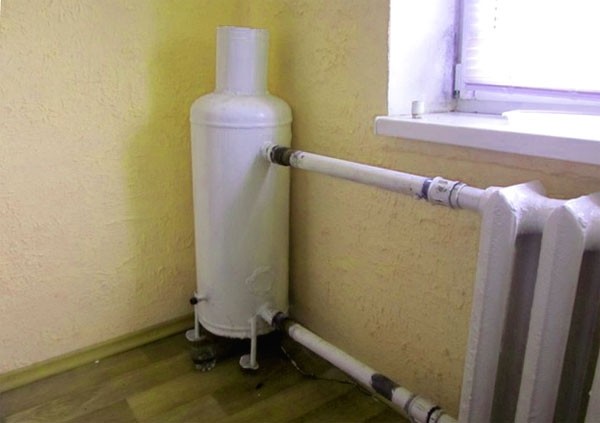

Самодельный водяной котёл отопления из тэна

Нагретая вода в радиаторе отопления после выключения тэна ещё продолжительное время поддерживает температуру в помещении, если подключить к тэну терморегулятор, то можно значительно уменьшить расход электроэнергии.

Вместо радиатора можно использовать регистр отопления из металлических труб.

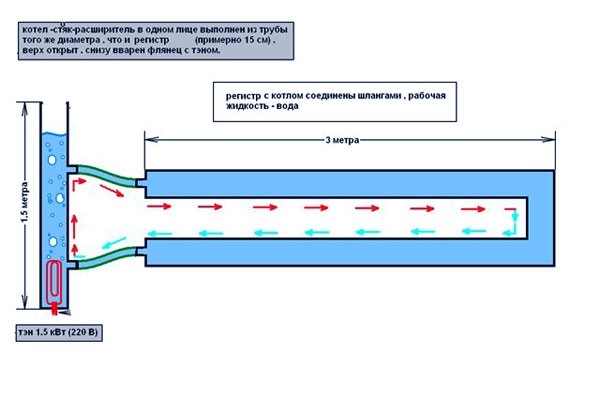

Схема самодельного водяного обогревателя



Самодельный водяной котёл отопления из тэна

Материалы для изготовления водяного отопления:



  • Тэн для нагрева воды – 1 – 1,5 кВт.
  • Металлический бак (ёмкость, широкая труба).
  • Фланец для крепления тэна.
  • Крепёжные элементы под фланец (болты, шайбы, гайки, прокладка).
  • Пару отрезков водопроводной трубы.

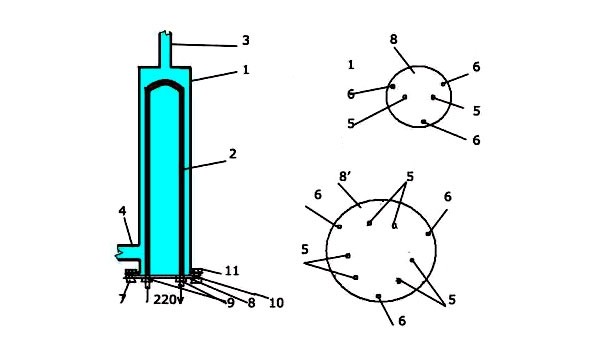

Схема котла отопления



Самодельный водяной котёл отопления из тэна

  • 1 – теплообменник.
  • 2 – электрический тэн.
  • 3 – труба для подачи нагретой воды в систему.
  • 4 – труба входа охлаждённой воды (обратка).
  • 5 – отверстия для крепления тэнов.
  • 6 – отверстия для крепления фланца.
  • 7 – крепление болты.
  • 8 – крышка фланца.
  • 9 – крепёж тэна.
  • 10 – прокладка.
  • 11 – гайки.

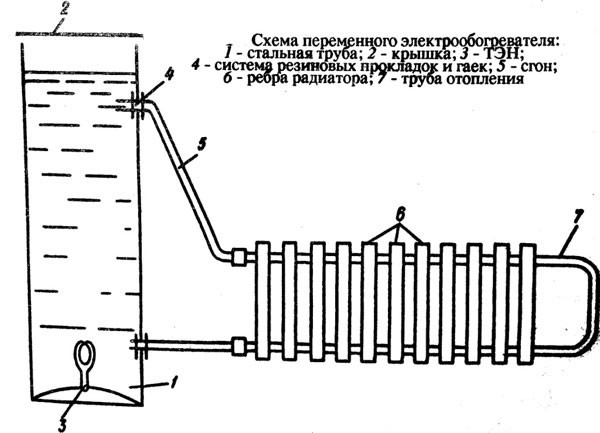

В нижнюю часть металлического бака с помощью фланца монтируется электрический тэн. В верхней части нагревательного бака устанавливается расширительный бачок с заливной горловиной для воды.

Бак соединяется водопроводными трубами с радиатором отопления, в систему заливается вода.

Самодельный водяной котёл отопления из тэна



Самодельный водяной котёл отопления из тэна
