Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

0 337

Вертикальный ветрогенератор своими руками, чертежи, фото, видео ветряка с вертикальной осью.

Ветрогенераторы подразделяются по типу размещения вращающейся оси (ротора) на вертикальные и горизонтальные. Конструкцию ветрогенератора с горизонтальным ротором мы рассматривали в прошлой статье, теперь поговорим о ветрогенераторе с вертикальным ротором.

Рассмотрим преимущества и недостатки вертикального ветряка

Преимущества:

  • Низкий уровень шума – ветровое, колесо практически не издаёт шум и не мешает, нет характерного свиста винта.
  • Простота конструкции – сделать такой ветрогенератор и установить не составит особой сложности.
  • Надёжная конструкция – все узлы компактны, удобны в обслуживании.

Недостатки:

  • Основным недостатком конструкции ветрогенератора с вертикальным ротором являются его низкие обороты, такой ветряк нужно устанавливать в местности с преобладающей скоростью ветра более 4 м/с.
  • Практически нет защиты от ураганного ветра – если в горизонтальном ветряке при урагане автоматически срабатывает складывающийся хвостовик который поворачивает ветроколесо, то в такой конструкции нужно вручную заклинивать ротор, как вариант замыкать контакты на выходе из катушек.

Изготовление вертикального ветрогенератора

Прежде всего, ели вы решили изготовить ветряк с вертикальной осью нужно определиться с генератором. Поскольку вертикальный ветрогенератор низкооборотный, то соответственно понадобится генератор способный выдавать зарядку на аккумулятор при достаточно низких оборотах.

Автомобильный генератор для этой конструкции не совсем подходит, так как он выдаёт зарядный ток при оборотах более 1000 об/мин. Для автомобильного генератора нужно использовать шкив с передаточным числом 4 – 5 и доработать сам генератор.

В качестве генератора практичней использовать аксиальный генератор, его можно изготовить самостоятельно, процесс изготовления описан в этой статье.

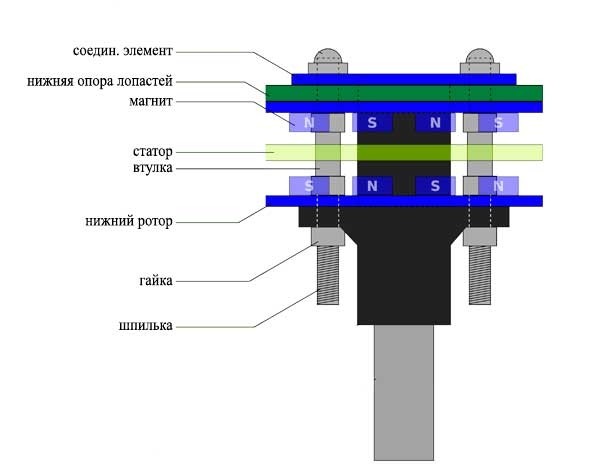

Схема аксиального генератора для ветрогенератора.

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

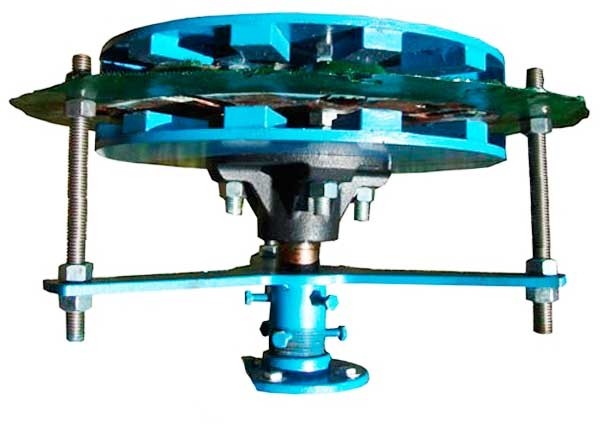

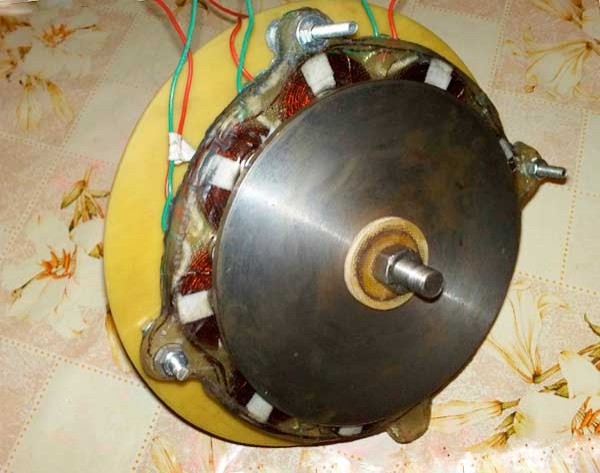

Аксиальный генератор.

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

Изготовление ветроколеса

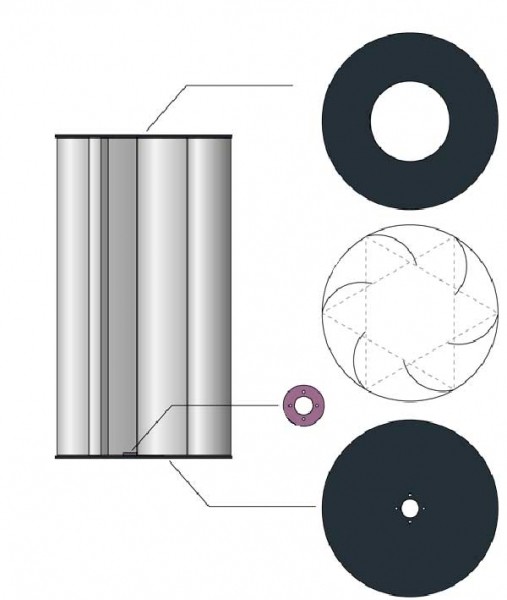

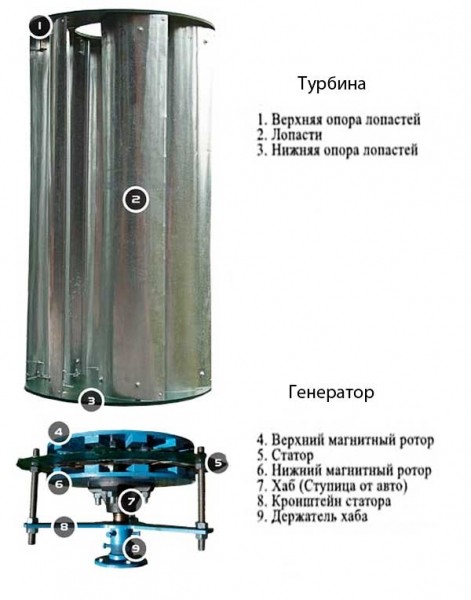

Ветроколесо (турбина) вертикального ветрогенератора состоит из двух опор верхней и нижней, а также из лопастей.

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

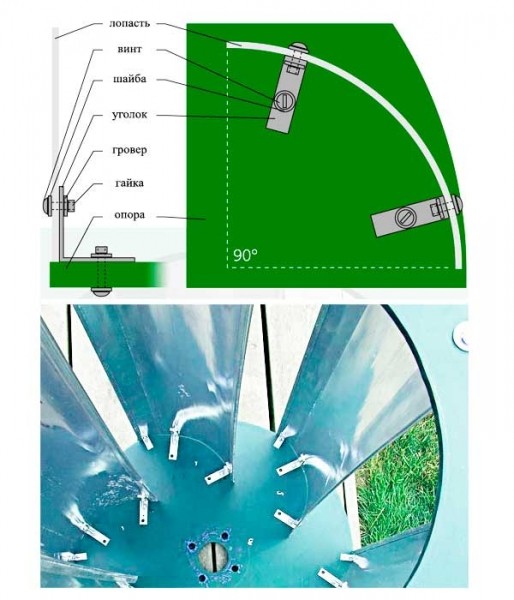

Ветроколесо изготовляется из листов алюминия или нержавейки, также ветроколесо можно вырезать из тонкостенной бочки. Высота ветроколеса должна быть не менее 1 метра.

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

В этом ветроколесе угол изгиба лопастей задаёт скорость вращения ротора, чем больше изгиб, тем больше скорость вращения.

Ветроколесо крепится болтами сразу к шкиву генератора.

Самодельный вертикальный ветрогенератор: чертежи, размеры, описание изготовления

Для установки вертикального ветрогенератора можно использовать любую мачту, изготовление мачты подробно описано в этой статье.

Схема подключения ветогенератора

Генератор подключается к контроллеру, тот в свою очередь к аккумулятору. В качестве накопителя энергии практичней использовать автомобильный аккумулятор. Поскольку бытовые приборы работают от переменного тока, нам понадобится инвертор для преобразования постоянного тока 12 V в переменный 220V.

Для подключения используется медный провод сечением до 2,5 квадрата. Схема подключения подробно описана тут.

Видео где показан ветрогенератор в работе.
