Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

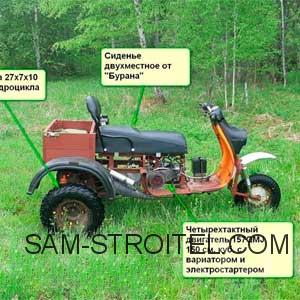

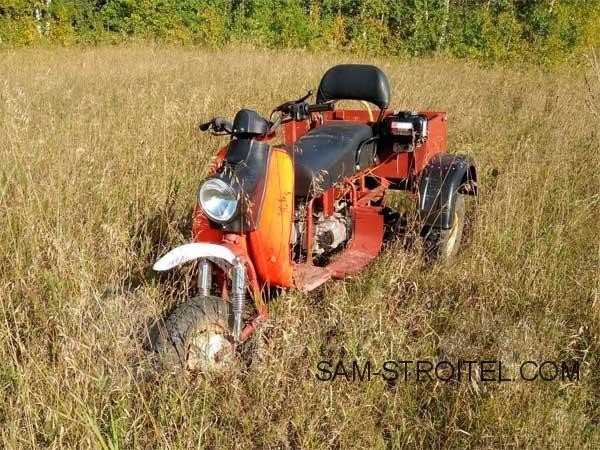

Самодельный мотовездеход трицикл повышенной проходимости, построенный на базе мотороллера «Муравей».

Приветствую! Хочу показать самодельный мотовездеход, сделал себе, как локальный транспорт для поездок на дачу.

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

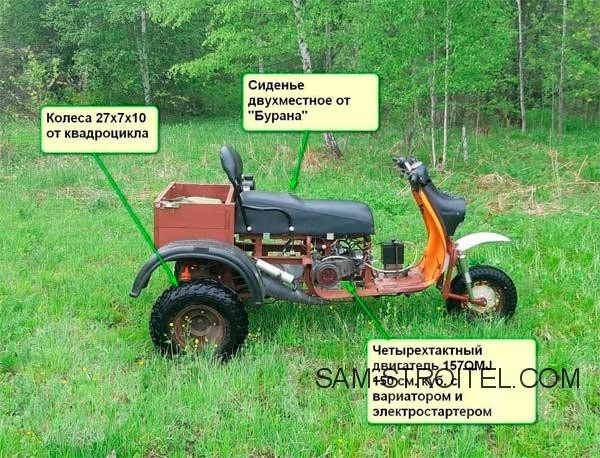

Для изготовления вездехода использованы запчасти:

  • 1. Рама от мотороллера «Муравей» с доработками;
  • 2. Двигатель новый 157QMJ;
  • 3. Амортизаторы от мототехники;

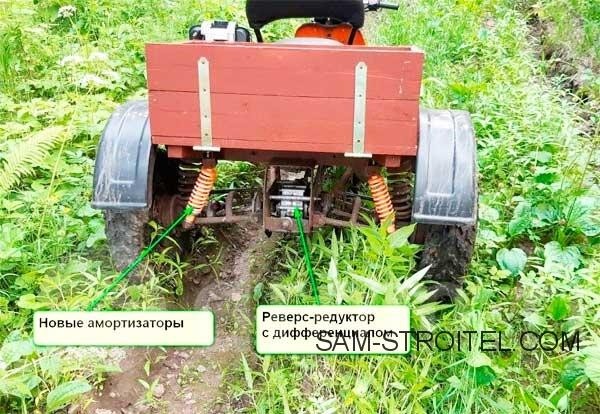

  • 4. Реверс-редуктор штатный от «Муравья»;
  • 5. Электропроводка от макси-скутера;
  • 6. Панель приборов электронная: спидометр, тахометр, одометр;
  • 7. Цепная передача — цепь и звездочки ИЖ;
  • 8. Колеса — задние от квадроцикла 23х7х10, переднее — от мотороллера 4х10.

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

По сравнению со 150-ти кубовым квадроциклом, этот трицикл, имеет определенные плюсы:

1. Двухместное, а не одноместное сиденье.
2. Существенно выше проходимость.
3. Задняя подвеска рычажная независимая, как у «взрослых» квадриков, а не неразрезная ось;
4. Имеется дифференциал, что обеспечивает разворот почти на месте и великолепную управляемость на твердой дороге даже на высокой скорости, на бездифференциальном «квадрике» маневрировать трудно, а на скорости дешевый квадрик он еще и плохо управляется;

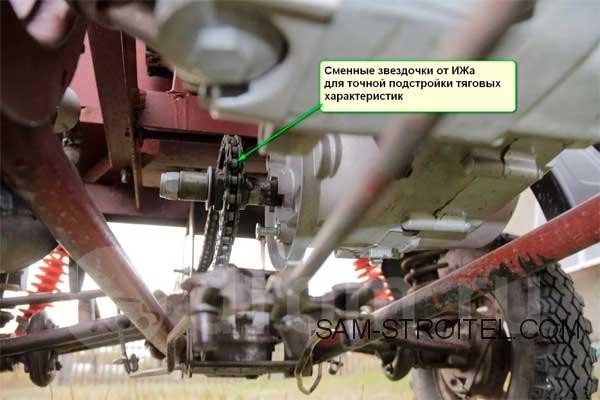

5. Имеется возможность быстро сменить передаточное число трансмиссии для адаптации к условиям эксплуатации, так как ведущая звездочка от ИЖа, а их целый ряд 13, 15, 16, 17, 19, 21 и 22 зубьев.
6. Имеется небольшой кузовок на 2 корзины для грибов.
7. Прочная долговечная советская грузовая рама, а не вечно гнущаяся и трескающаяся китайская;

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

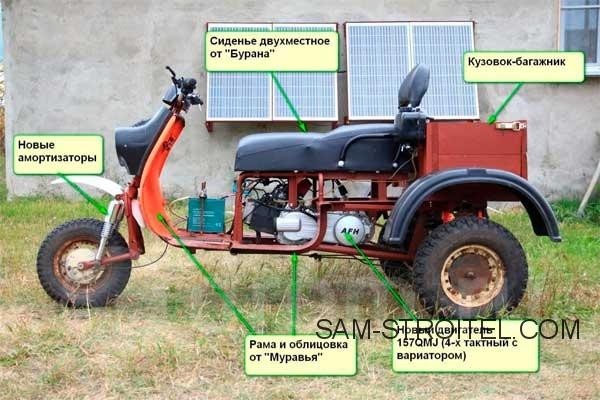

Характеристики трицикла:

  • 1. Двигатель 157QMJ (такой же как у 150 кубового квадрика и макси-скутера) — четырехтактный, 150 см. куб, 10 л.с.
  • 2. Трансмиссия — вариатор с автоматическим сцеплением;
  • 3. Реверс-редуктор от «Муравья» — переключение рычагом слева от пассажира;
  • 4. Колеса — задние от квадроцикла 23х7х10, переднее — от мотороллера 4х10
  • 5. Размеры — длина 2400 мм, ширина 1250 мм;
  • 6. Масса — около 200 кг;
  • 7. Грузоподъемность (водитель, пассажир и груз) — 250 кг;
  • 8. Максимальная скорость — в зависимости от установленной звездочки — до 60 км/ч;
  • 9. Дорожный просвет под редуктором 280 мм
  • 10. Тормоза механические барабанные.

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

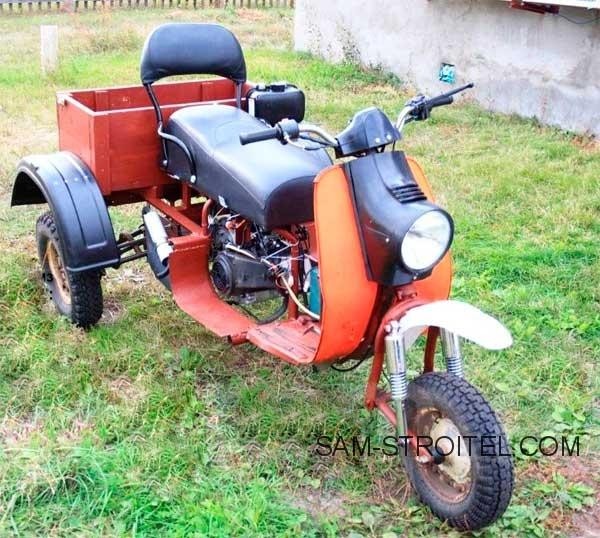

Сделан качественно, с расчетами. Имеется кнопка экстренной остановки двигателя, замок зажигания, звуковой сигнал, вся необходимая светотехника (фара, габариты, стоп-сигналы, поворотники), электростартер, аккумулятор 9 А*ч. Управление очень легкое и доступно даже ребенку. Фактически управляется только ручкой газа. Нет ни сцепления, ни переключения передач. Хороший глушитель.

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»



Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

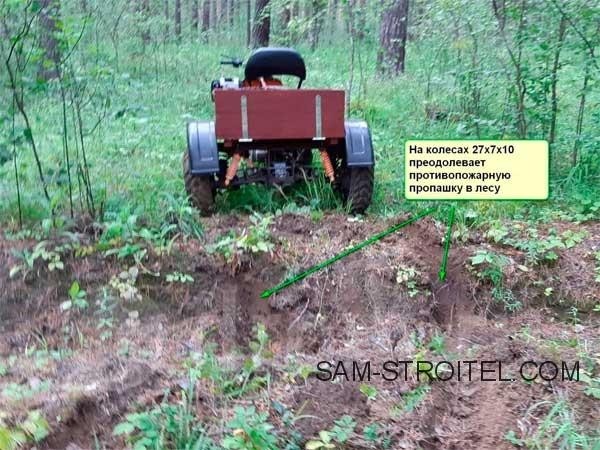

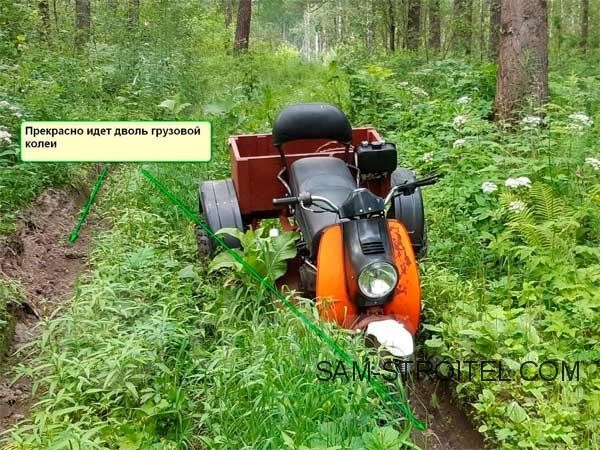

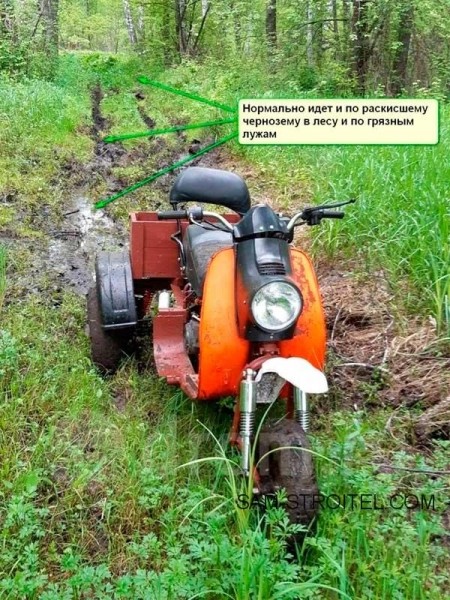

Прекрасно едет по лесу, как по дорогам, так и между деревьев. Хорошо едет по колее как вдоль, так и поперек. Едет даже по сильной грязи — главное не крутить рулем переднее колесо. Если переднее колесо уперлось в нагребенную перед собой грязь — нужно сдать полметра назад, пересесть на заднюю часть сиденья, включить ход вперед и резко дать газу. Аппарат задирает переднее колесо и спокойно «вылетает» из грязи. Способен переезжать даже противопожарные пропашки в лесу. На заднеприводном квадроцикле такое не пройдет.

Проблем с запчастями не нет никаких, так как я ставил туда только то, что продается в магазинах. Рама от «Муравья» и вовсе вечная.

Самодельный трицикл повышенной проходимости на базе мотороллера «Муравей»

Автор самоделки: Игорь Игоревич.
