Самодельный токарный станок по дереву из дрели

0 88

Сделал самодельный токарный станок из дрели, для токарных работ по дереву. Подробное описание изготовления станка с пошаговыми фото.

Хороший токарный станок по дереву, стоит не дешево, да и качество современных изделий из Китая, весьма сомнительное. Поэтому лучше сделать простой токарный станок своими руками, так будет намного дешевле да и конструкция прослужит вам достаточно долго, чем покупной вариант.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели



Материалы для изготовления станка:

  • — электродрель;
  • — двутавр или швеллер;
  • — листовая сталь;
  • — квадратная труба;
  • — профильная труба;
  • — болты, гайки, кругляк;

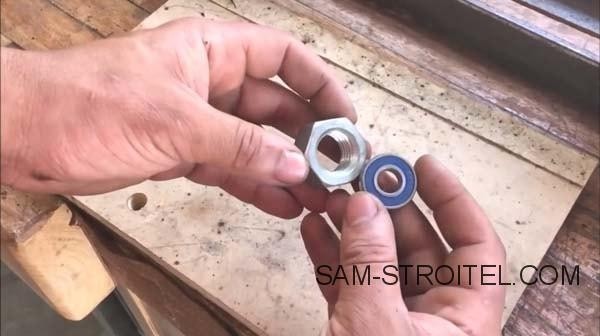

  • — радиальный подшипник.

Процесс изготовления станка по дереву, подробно показан на этих фото:

Самодельный токарный станок по дереву из дрели

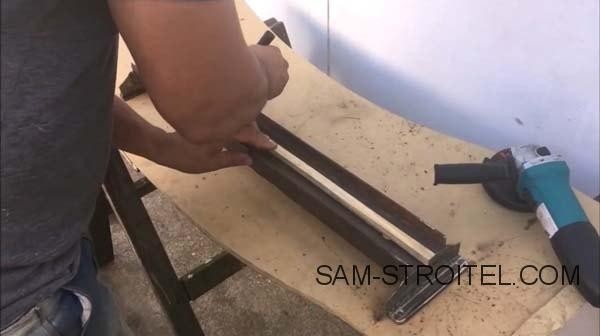

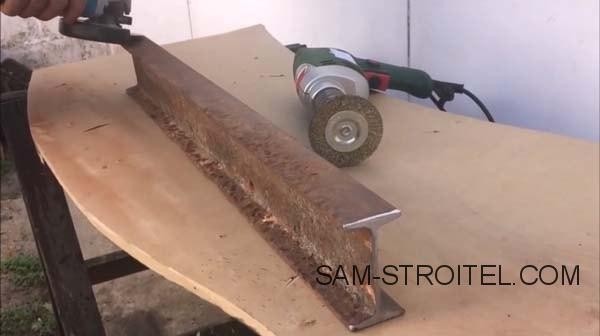

Основание станка, изготовил из двутавра (по сути это сдвоенный швеллер).

Самодельный токарный станок по дереву из дрели

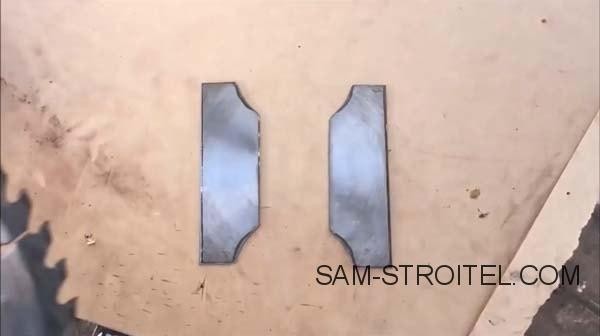

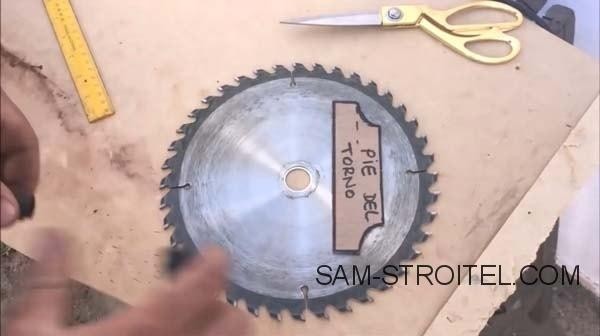

Ножки или крепления к столу, вырезал из пильного диска от циркулярной пилы.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

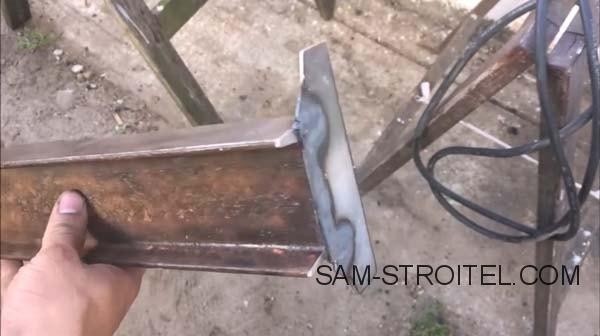

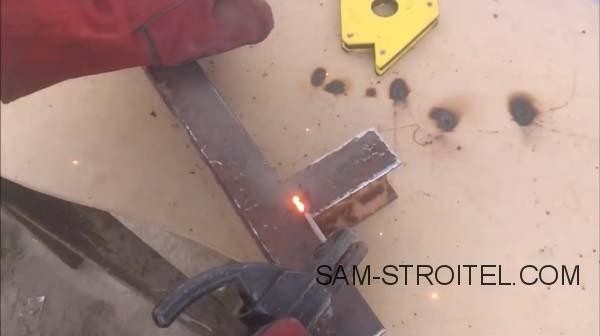

Приварил ножки к двутавру.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

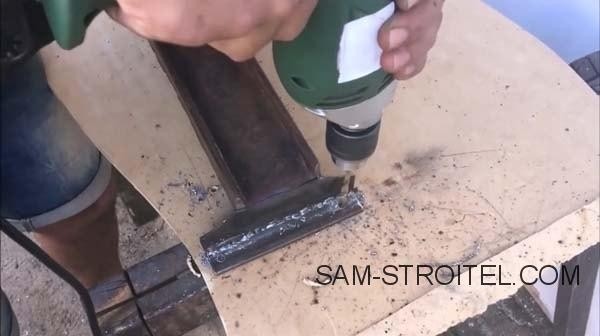

К ножкам приварил полосы в которых просверлил отверстия под крепления.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

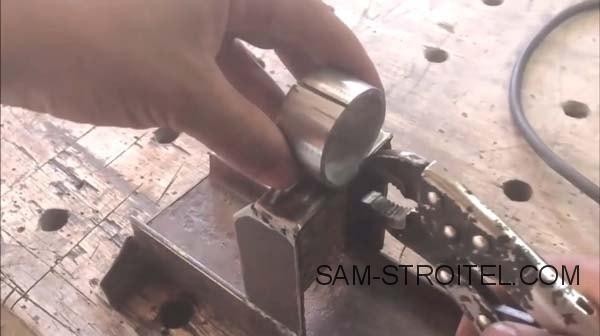

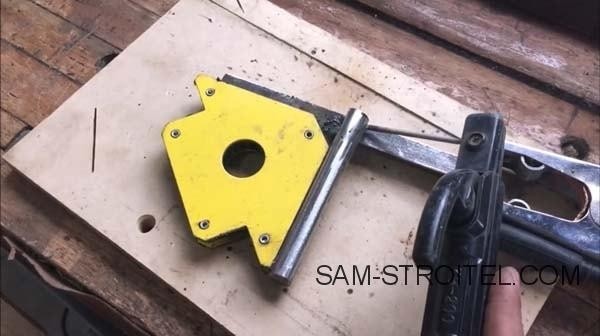

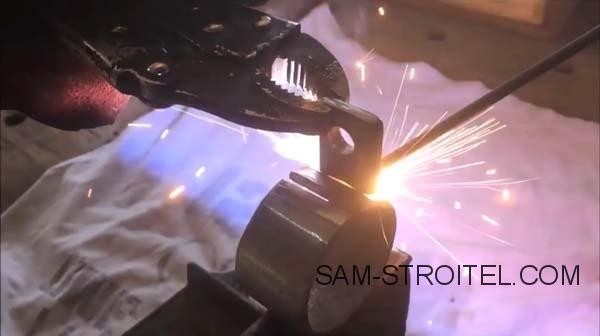

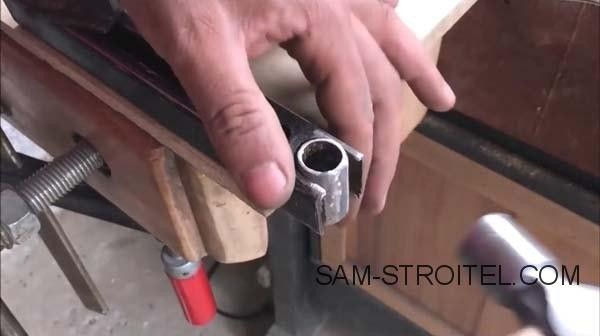

Далее, делаем переднюю бабку, на которой будет закреплена дрель. В качестве материала используем кусок двутавра, привариваем к нему пластину и изготавливаем хомут. Для хомута понадобится кусок круглой трубы, разрезаем ее вдоль и привариваем уши под болт с гайкой. Дрель будет зажиматься хомутом в той части, где крепится передняя ручка.

Привариваем хомут к бабке, проверяем углы, патрон дрели должен быть параллелен основе, это позволит выставить соосность с задней бабкой.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

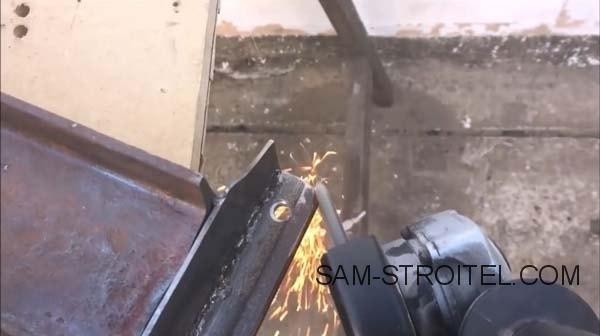

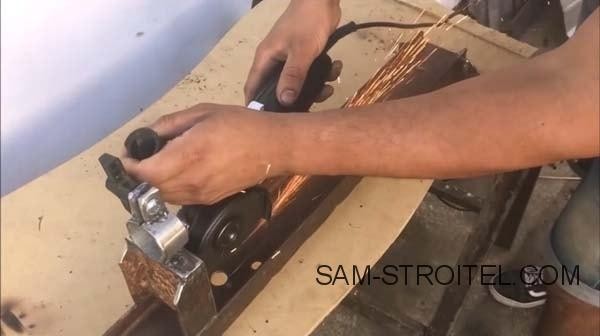

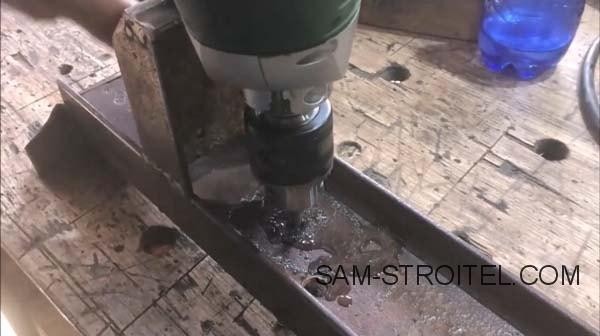

В станине, с помощью болгарки, вырезаем паз по которому будет перемещаться задняя бабка.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

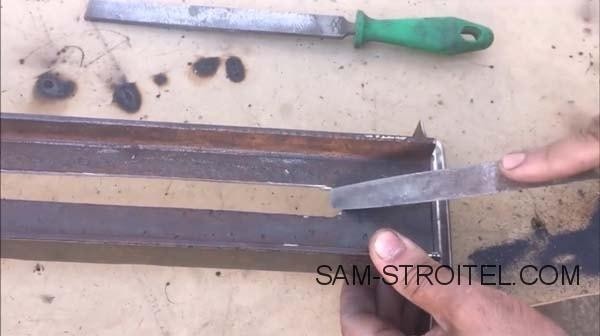

Зачищаем все напильником, чтобы ничего не мешало перемещению бабки.

Самодельный токарный станок по дереву из дрели

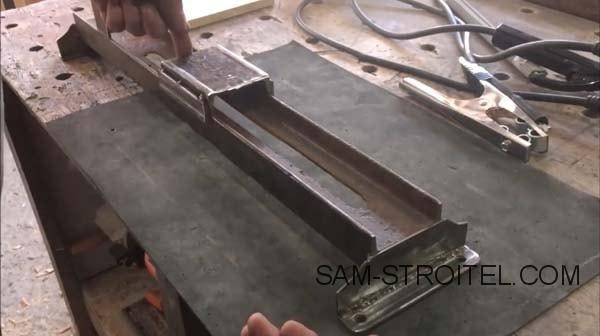

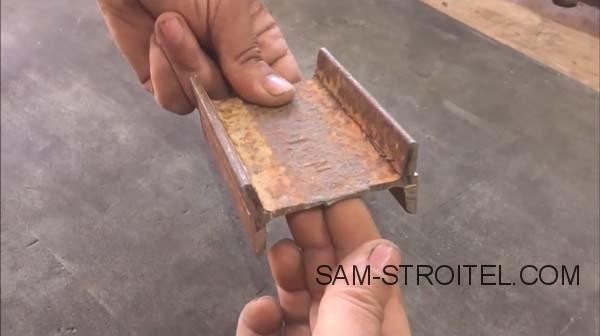

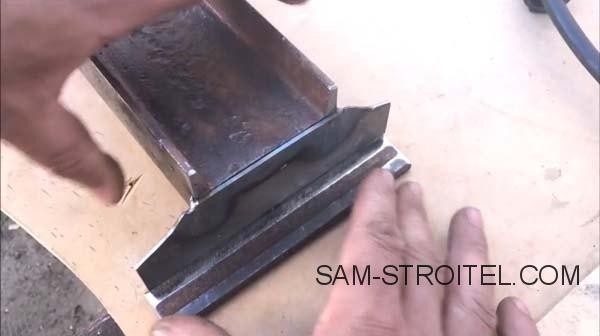

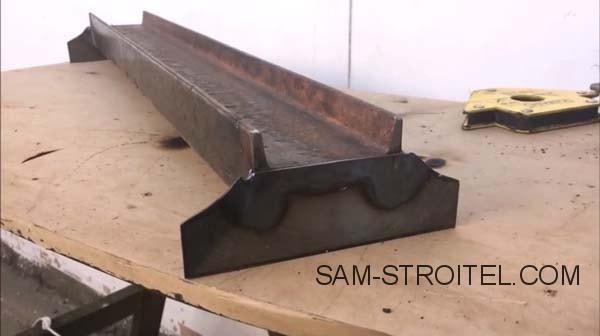

Для задней бабки делаем основу из куска двутавра. Нужно срезать у двутавра ребра с одной стороны и приварить из внахлест к ребрам с другой стороны. В итоге получится кусок швеллера с направляющими, эта деталь будет ездить по основе как поезд по рельсам.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

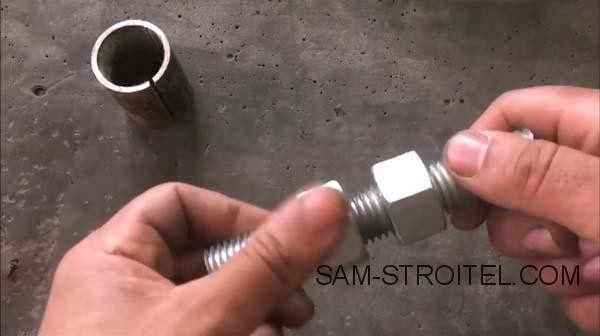

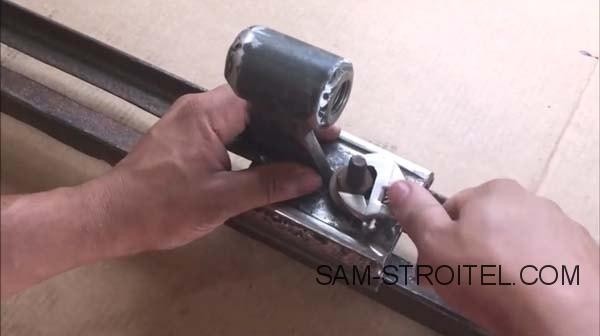

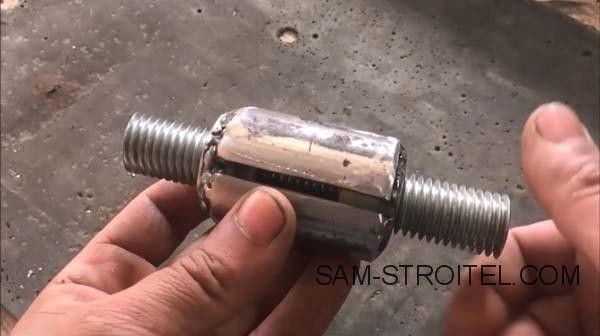

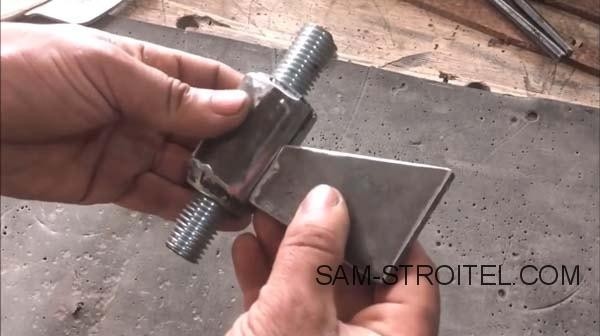

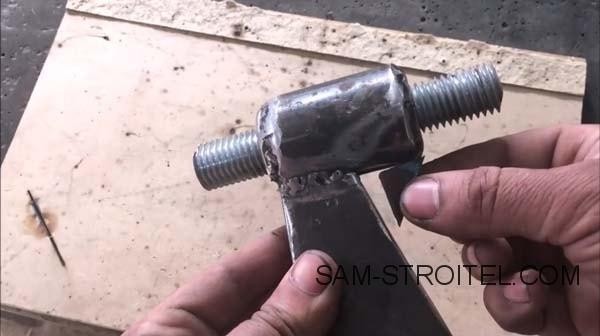

Используем резьбовую шпильку, гайки и кусок трубы.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

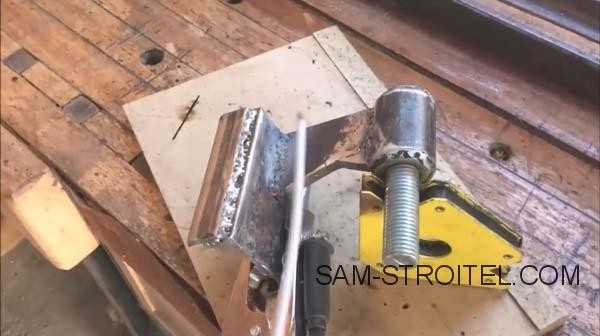

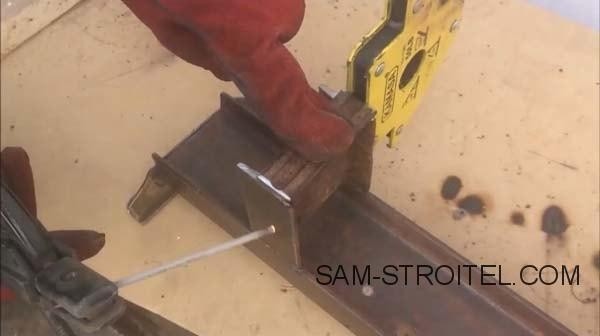

Привариваем к платформе саму бабку. Крепим бабку толстыми стальными пластинами, выставив соосность со сверлом дрели.



Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели



Самодельный токарный станок по дереву из дрели

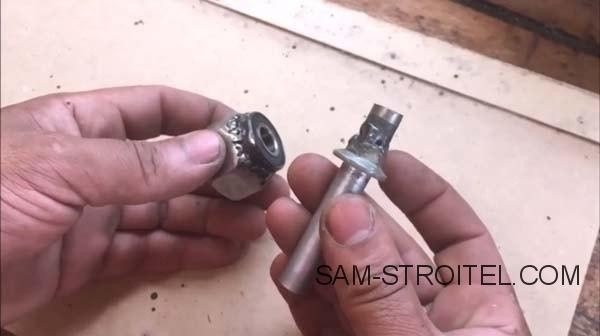

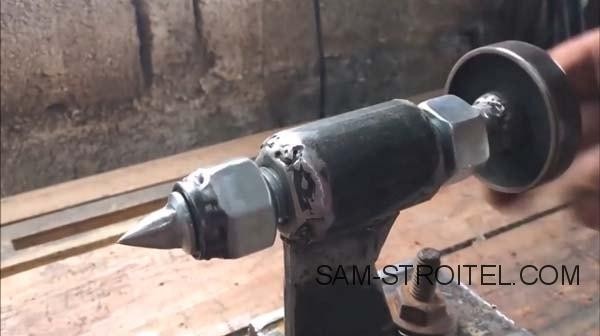

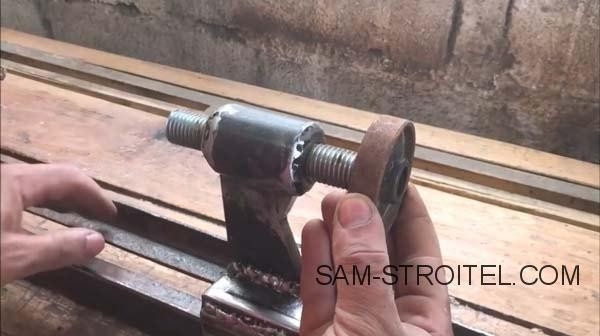

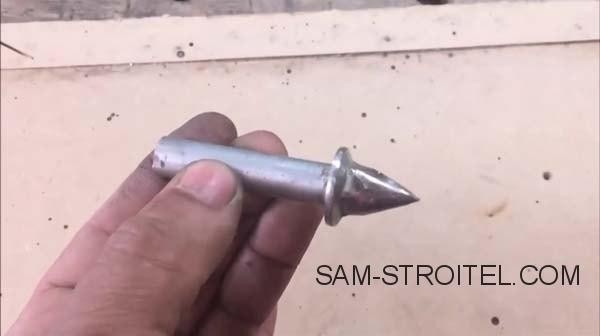

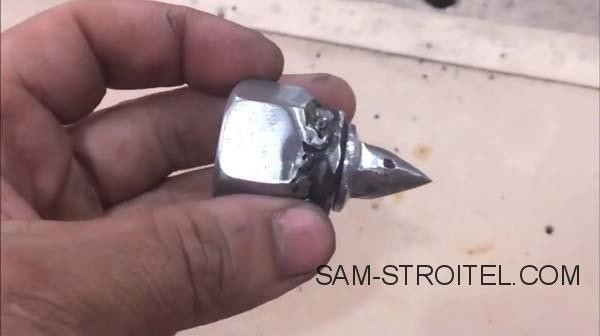

С одной стороны резьбового стержня крепим ручку, а с другой стороны ставится упор в виде копья.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

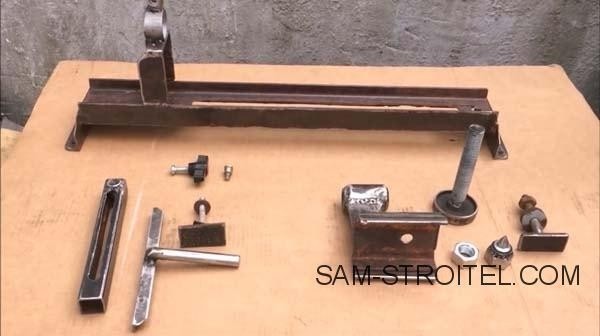

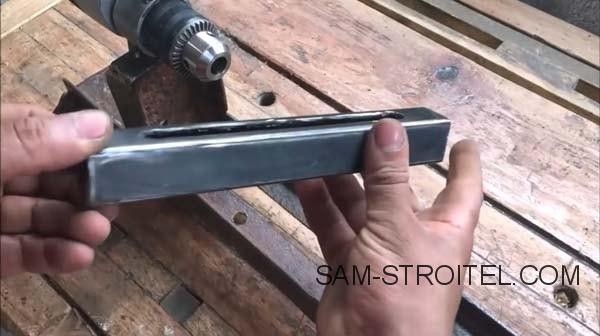

Делаем подручник, в который будем упирать рабочий инструмент. В качестве основы используется кусок квадратной трубы, труба фиксируется на основе болтом с гайкой и шайбами. В трубу ввариваем кусок круглой трубы, в нее будет заходить кругляк, кругляк должен фиксироваться путем зажатия болтом. Ну а уже к кругляку привариваем сам упор, в качестве которого подойдет кусок уголка. Как итог, такой подручник можно регулировать по высоте и по углу.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

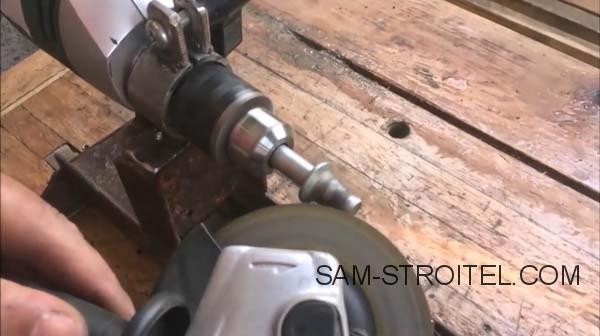

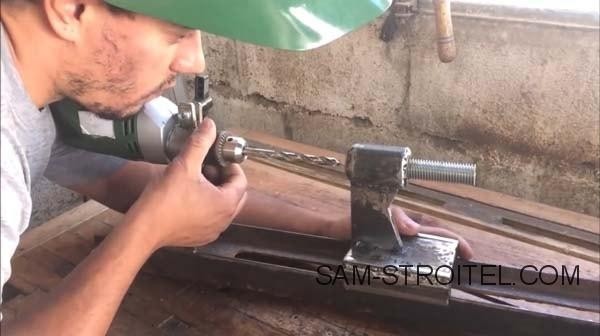

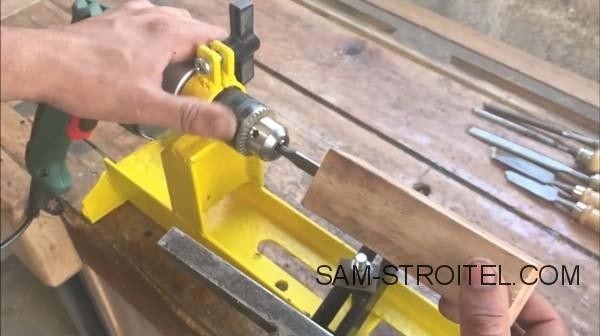

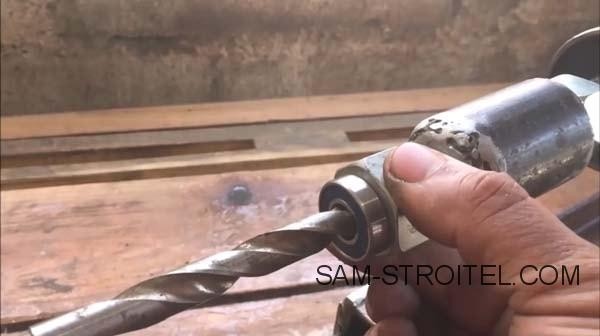

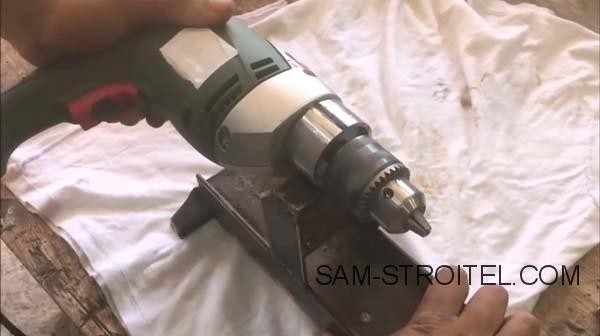

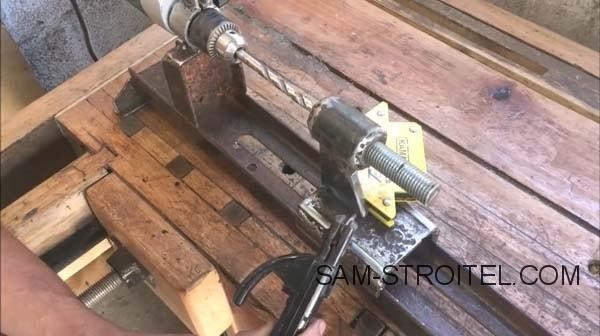

Собираем самоделку, зажимаем дрель. В патрон дрели, устанавливаем перьевое сверло, оно будет держать и вращать деревянную заготовку.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

После испытаний, можно приступать к покраске деталей.

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

Самодельный токарный станок по дереву из дрели

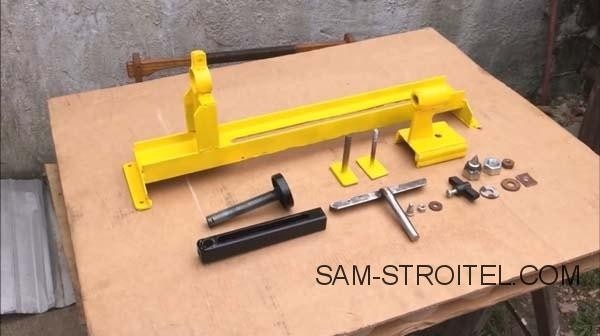

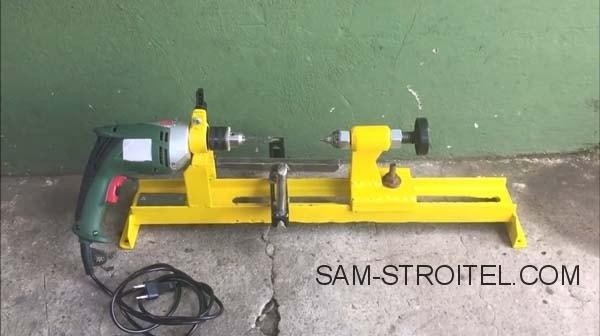

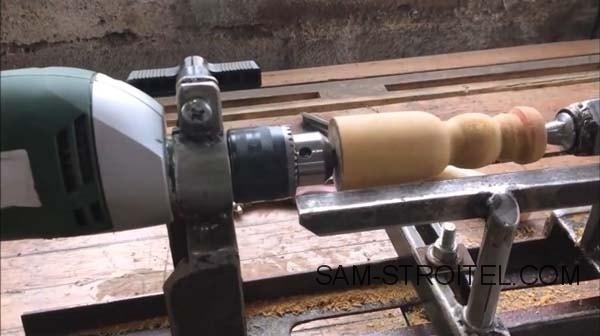

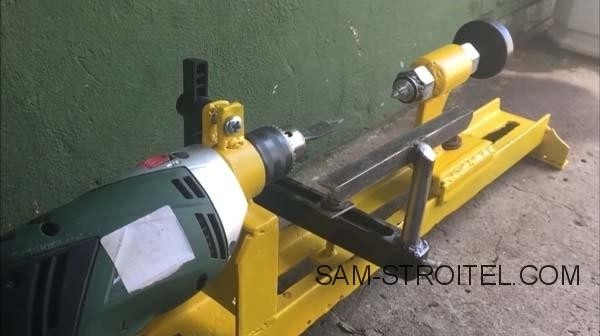

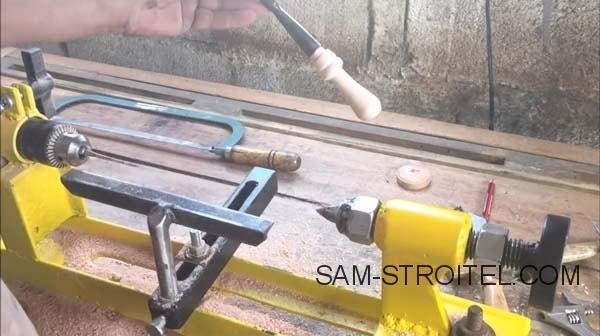

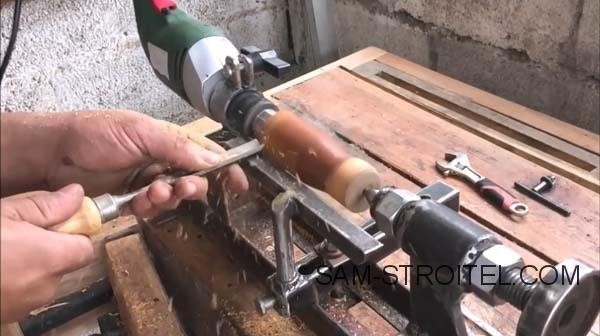

В итоге, получился вот такой простой самодельный станок для работы по дереву.

Самодельный токарный станок по дереву из дрели

В этом видео, также показано изготовление самодельного токарного станка по дереву.

Самодельный токарный станок по дереву из дрели
