Возникла идея, собрать токарный по дереву, чтобы точить различные заготовки и ручки для инструмента.

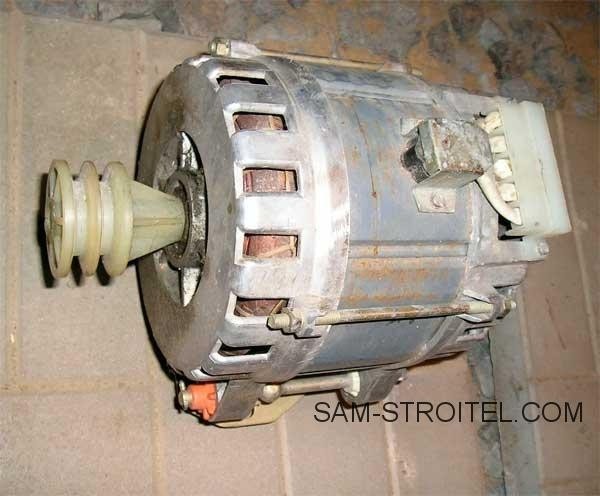

В гараже нашёл электродвигатель от стиральной машинки Эврика ДАСМ-2, две рабочие обмотки на 425 и 2900 оборотов. Я использовал вторую обмотку на 2900 об.
Из швеллера 80 мм, сделал станину. Сделал разметку и пропилил паз для крепления подручника и задней бабки.

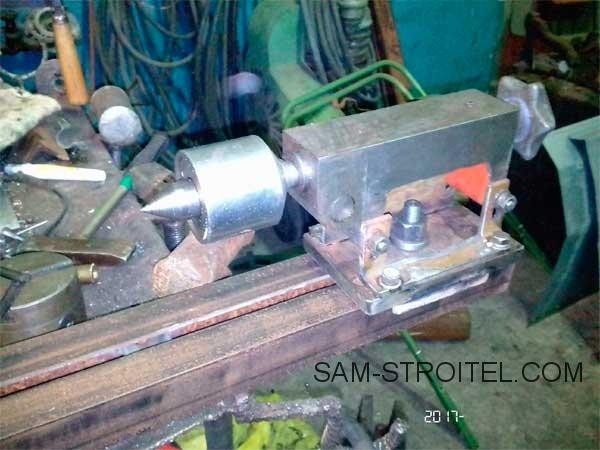

Заднюю бабку нашёл в металлоломе, сам центр от какого то токарного по металлу. Все остальное выпилено из листового металла и уголков. Бабка была сначала тщательно отмыта в солярке, т.к. не двигалось ни чего.
Переднюю бабку со шпинделем точил на токарном самостоятельно.

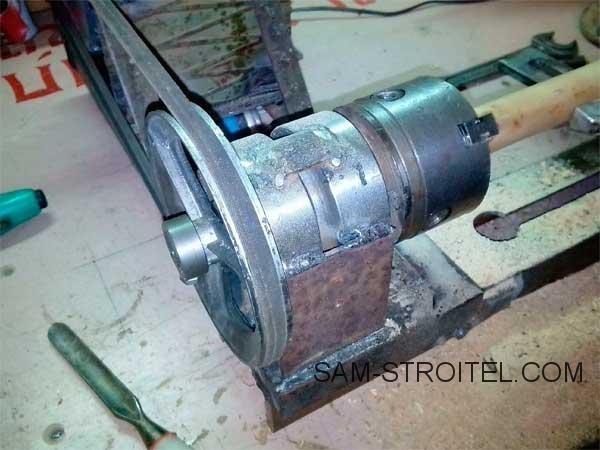

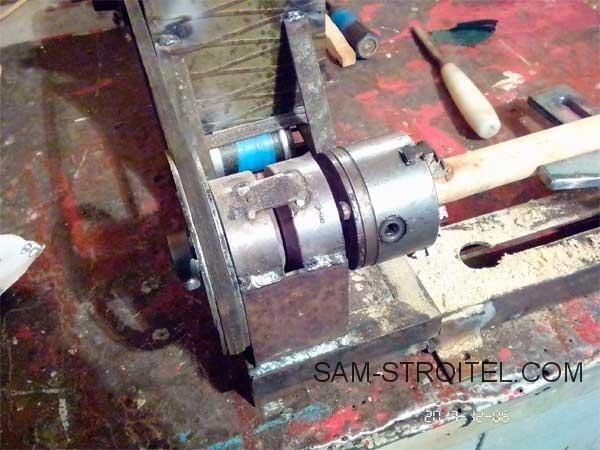

Сделал два корпуса под 205-е подшипники, маленький трех кулачковый патрон у меня уже был, начал приспосабливать его. Выточил шпиндель (вал), все собрал и корпуса с подшипниками схватил сваркой. Шкив от старой круглой стиралки. Рамку под двигатель и переднюю бабку сварил из уголка 25/25, и приварил ее сверху к швеллеру.
Расстояние от центра патрона до станины(швеллера) получилось 130 мм. Не так уж и много, но мне хватает. Обороты на патроне получились около 1400 об./мин. Двигатель тянет без усилий. Пробовал точить из заготовки диаметром 200 мм. Все получилось нормально. К патрону сделал вилки для установки больших заготовок.

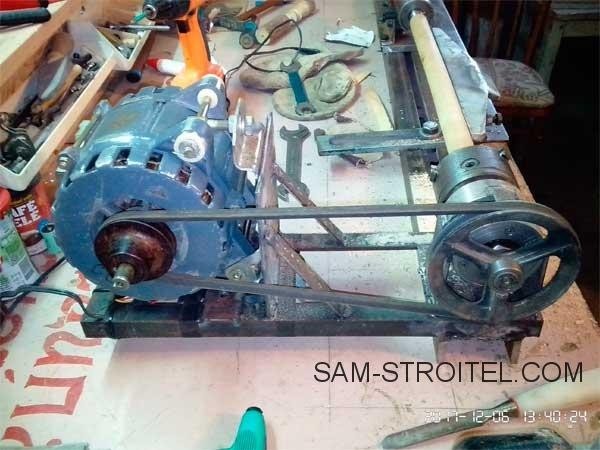

Ремень взял от ВАЗа. Механизм натяжения менять не стал, все было на двигателе.

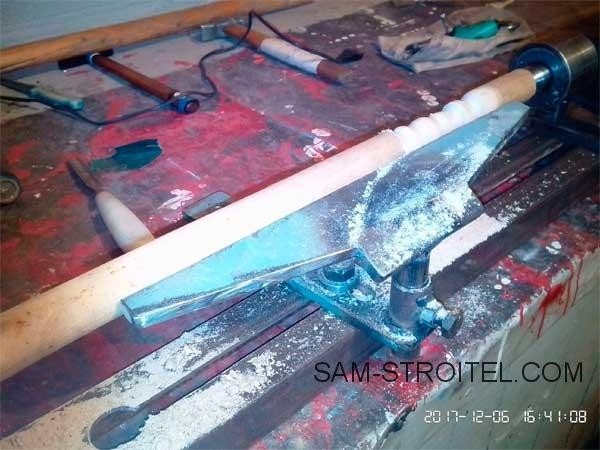

Подручник сделал из толстого металла и трубы 20 мм. Позже был сделан еще один по меньше, для обработки маленьких деталей. Фото тоже пока нету.

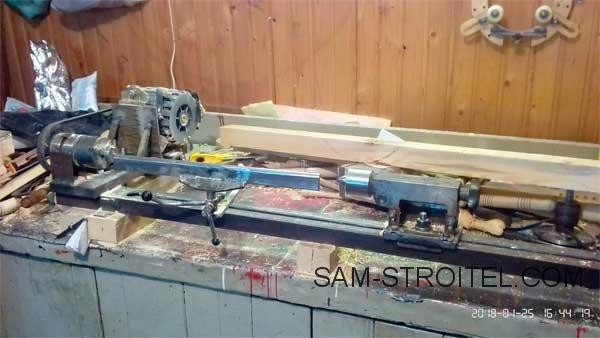

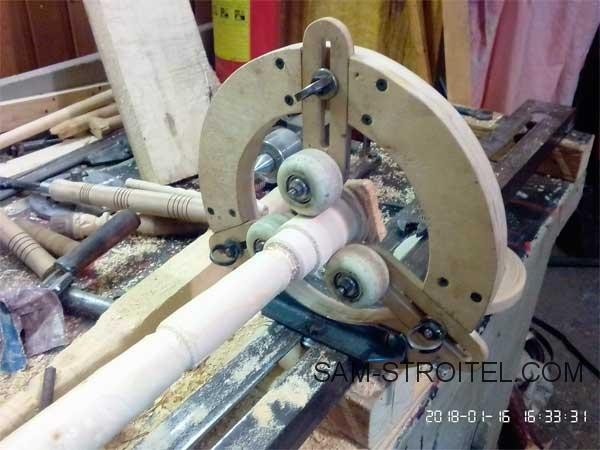

Станину делал специально длинную, Входит заготовка 115 см. По этому пришлось делать люнет.

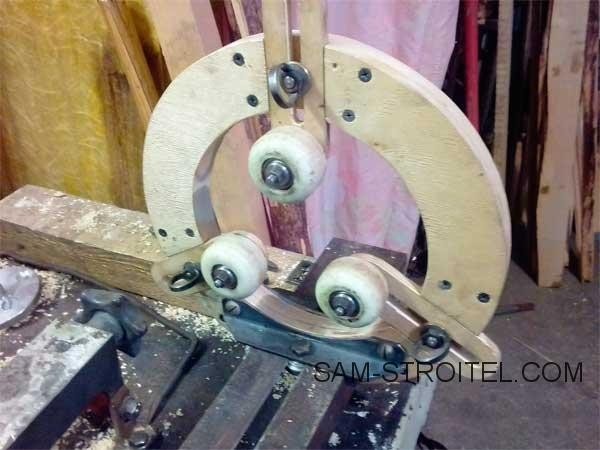

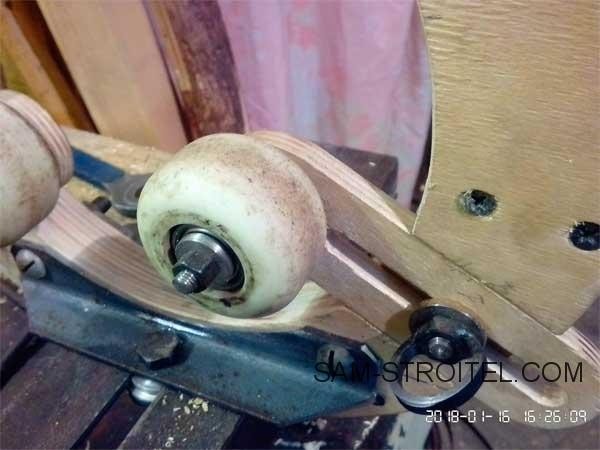

Взял толстую фанеру, саморезы, клей по дереву. Выпилил лобзиком круг, три сектора. Все это с клеем было стянуто саморезами. Выпилил три ползунка. Ролики взял от найденного на свалке скейта. Заменил в них подшипники, выточил специальные болты и все собрал. Получилось нормаль, все работает до сих пор.
Так же несколько слов о стамесках или токарных резцах. Экспериментировал с их изготовлением достаточно долго и ковал и закаливал. Получилось несколько штук нормальных, заточку держат нормально даже на пересушенном материале.
Автор самоделки: Александр.
