Станок для шлифовки автомобильных тормозных дисков.

На машинах с пробегом часто можно ощущать биение или вибрацию при нажатии на педаль тормоза. Причина этого кроется в неровностях и корке ржавчины на тормозных дисках. Ее наличие делает торможение менее эффективным, к тому же сопровождается характерным скрежетом. Эта проблема решается шлифовкой дисков, что очень легко делается на самодельном станке. Такой станочек можно сварить у себя в гараже или мастерской всего за пару часов.

Самодельный станок для шлифовки тормозных дисков

Материалы для изготовления:

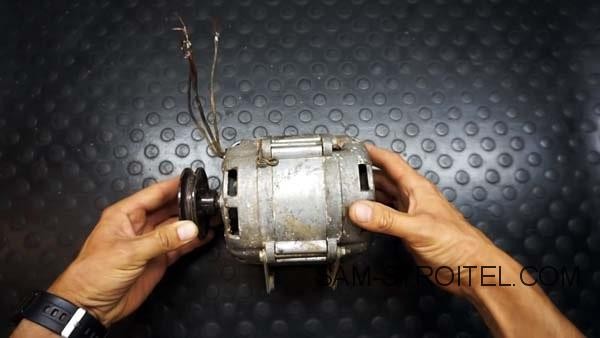

  • Двигатель от стиральной машины;
  • листовая сталь 3 мм;
  • уголок 20х20 мм;
  • ступица колеса;
  • приводной ремень;
  • клапанная пружина;
  • труба 25-32 мм.

Далее на фото показан процесс изготовления станка:

Самодельный станок для шлифовки тормозных дисков

Самодельный станок для шлифовки тормозных дисков

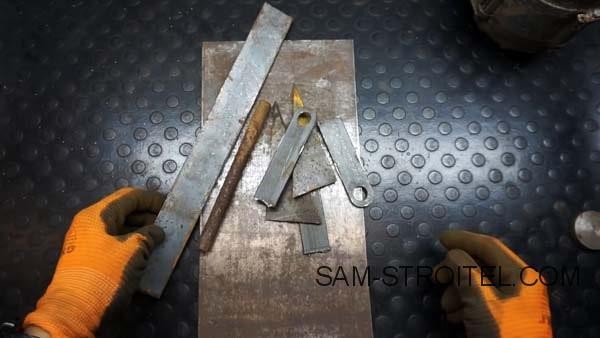

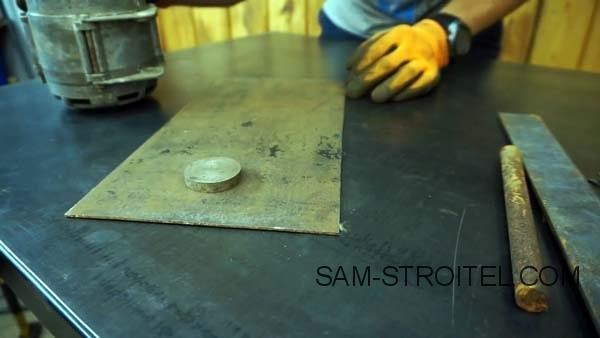

Из листовой стали необходимо вырезать пластину, которая послужит подошвой станка. Ее размеры индивидуальны, так как зависят от диаметра диска и имеющегося в наличии приводного ремня. Нужно, чтобы хватило места закрепить на подошве двигатель и ступицу, при этом, чтобы шлифуемый диск не соприкасался со шкивом мотора.

Самодельный станок для шлифовки тормозных дисков

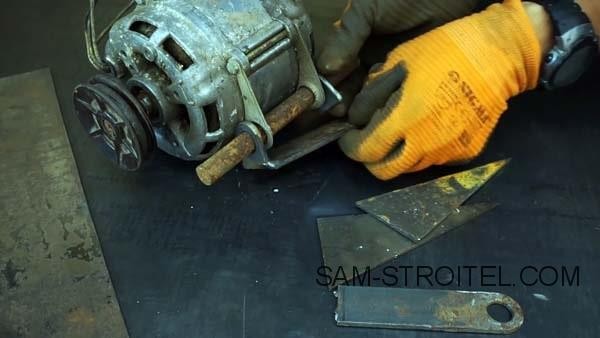

В штатное крепление двигателя стиральной машины вставляется стальной прут подходящего диаметра. Затем из листовой стали или полосы вырезаются 2 проушины и перемычка, из которых сваривается скоба крепления.

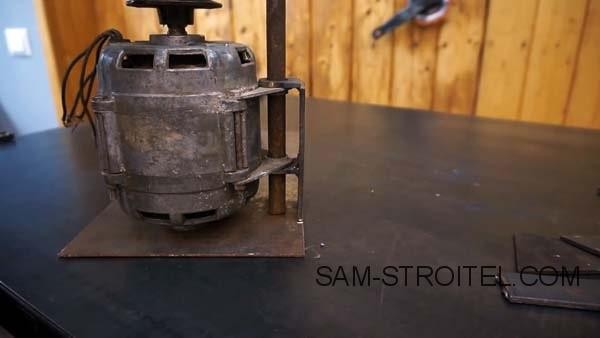

Двигатель требуется установить вертикально валом вверх на подошву, подставив что-то снизу, чтобы создать до нее зазор 10-20 мм. Затем скоба приваривается к пластине снизу. Чтобы ее не согнуло, следует доварить косынку для жесткости.

Самодельный станок для шлифовки тормозных дисков

Самодельный станок для шлифовки тормозных дисков

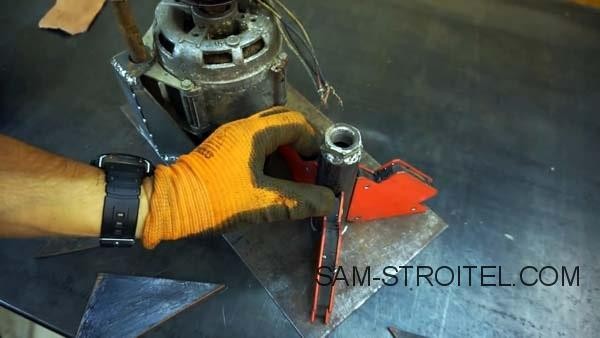

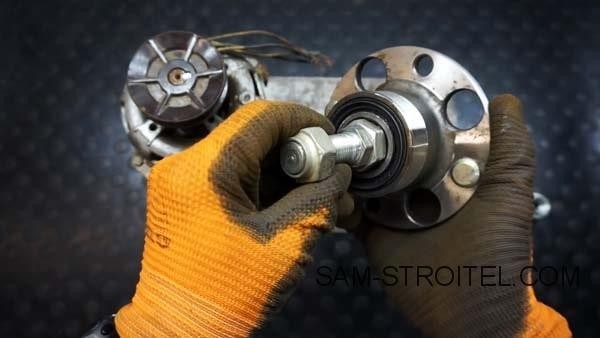

Сбоку к подошве необходимо приварить стойку для установки ступицы. Для этого можно использовать муфту регулировки схождения колес. На ней имеются проточки, что позволяет зажать ступицу. Гайка муфты приваривается к трубке, чтобы удлинить конструкцию.

Самодельный станок для шлифовки тормозных дисков

Самодельный станок для шлифовки тормозных дисков

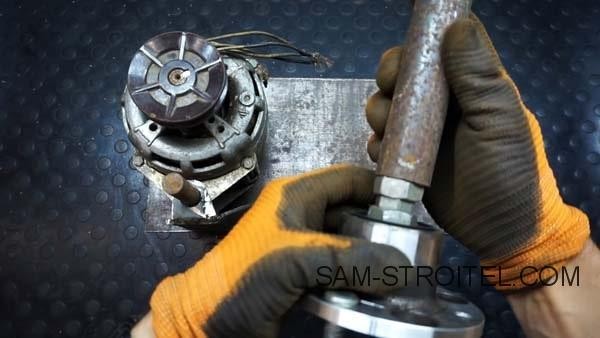

Далее нужно высчитать высоту, на которой будет размещаться ступица относительно шкива на вале электромотора. Она должна быть ниже, чтобы закрепленный на ней диск был вровень со шкивом. Трубка приваривается вертикально к подошве. Чтобы ее не вырвало, соединение укрепляется косынками.

Самодельный станок для шлифовки тормозных дисков

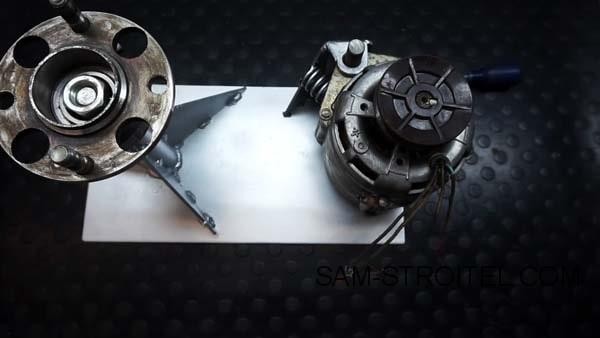

Между двигателем и его креплением вставляется клапанная пружина. Чтобы она не выпадала, ее можно приварить. Сбоку прикручивается ступица.

Самодельный станок для шлифовки тормозных дисков

Теперь необходимо подключить кабель с вилкой к электромотору. Если там 4 проводка, то можно методом проб найти сочетание двух из них, при котором он запускается. Ничего страшного не произойдет, можно смело прикручивать кабель с вилкой и вставлять ее в розетку. Если двигатель не заработал, то нужно подсоединиться к другой паре проводов. Лишние же проводки изолируются.

Самодельный станок для шлифовки тормозных дисков

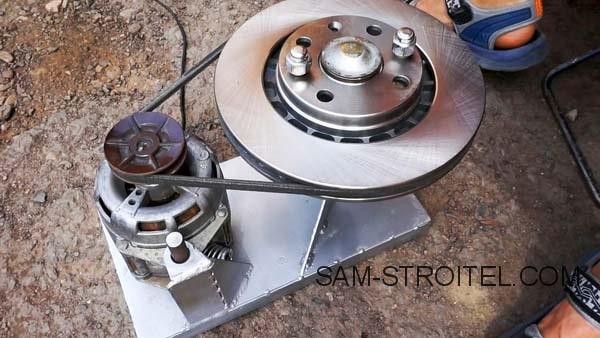

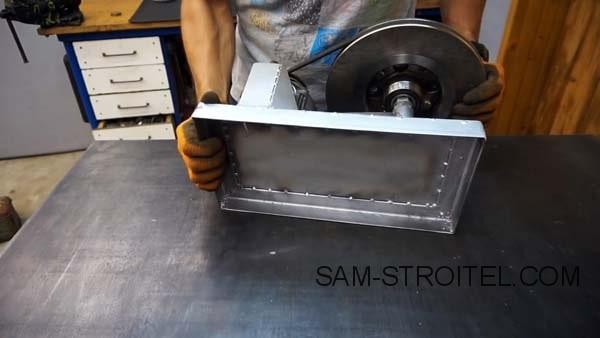

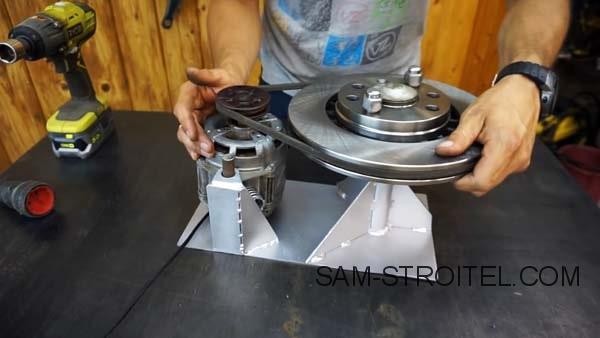

На ступицу зажимается тормозной диск. Между ним и шкивом мотора натягивается приводной ремень. Если тот коротковат, то сопротивление пружины может согнуть подошву из тонкой стали. Чтобы такого не произошло, ее возможно потребуется усилить, наварив снизу уголки.

Самодельный станок для шлифовки тормозных дисков

Самодельный станок для шлифовки тормозных дисков

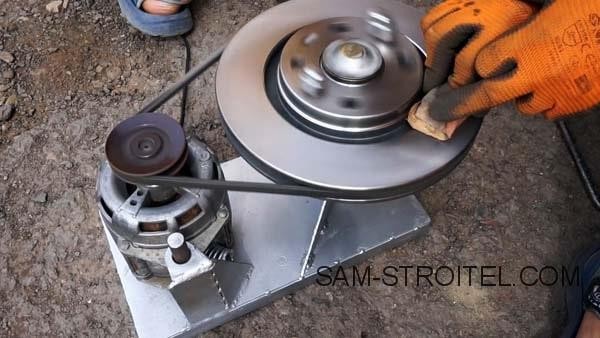

С нагрузкой в виде диска мотор сразу не запускается, его нужно слегка подтолкнуть. Затем после разгона поверхность тормозного диска шлифуется.

Сначала используется крупная наждачка Р80, а потом зернистость понижается до Р320. В итоге получаем гладкий диск без рисок, который тормозит плавно и тихо.

Самодельный станок для шлифовки тормозных дисков

В этом видео также показано как сделать этот станок:
