Самодельный станок для гибки профильной трубы: чертежи

0 46

Самодельный станок для гибки профильной трубы: чертежи, размеры и фото.

Станок предназначен для гибки профильных труб сечением 15х15, 20х20, и 25х25 мм, под угол 90 градусов.

Самодельный станок для гибки профильной трубы: чертежи

Самодельный станок для гибки профильной трубы: чертежи

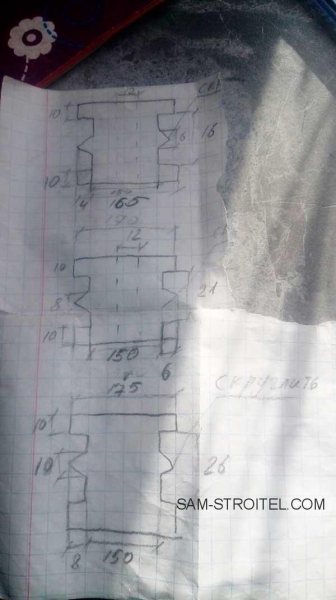

Чертежи роликов под размер труб.

Самодельный станок для гибки профильной трубы: чертежи

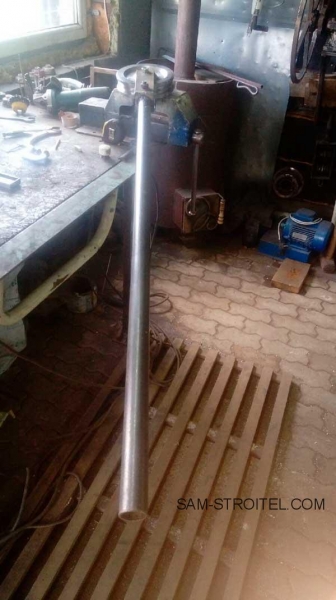

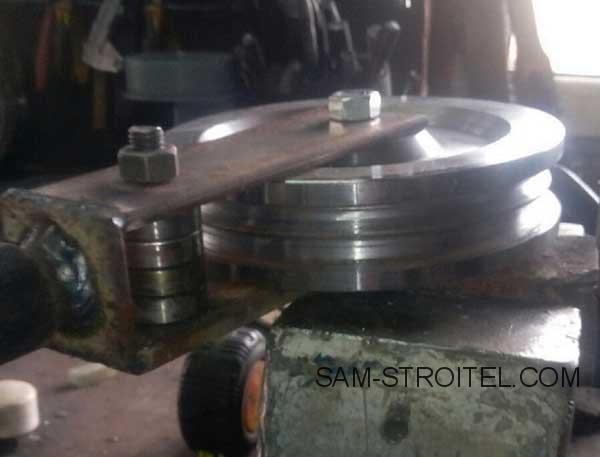

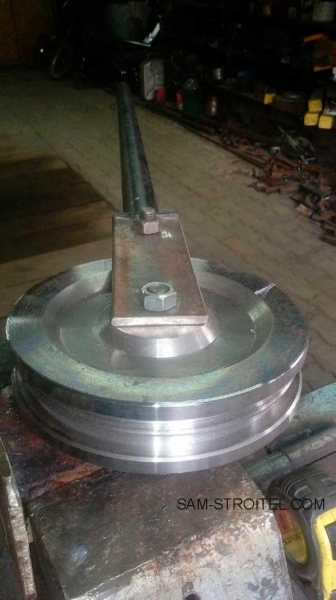

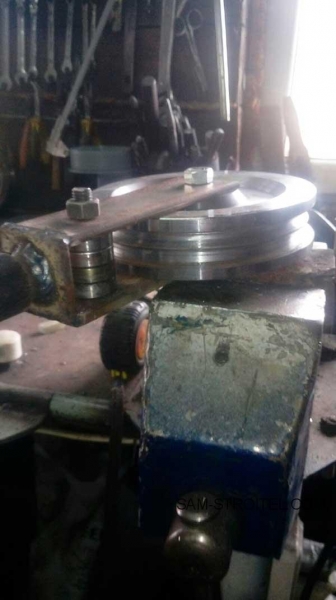

Сам станок состоит из рычага, прижимного и основного сменного ролика.

Самодельный станок для гибки профильной трубы: чертежи

Самодельный станок для гибки профильной трубы: чертежи

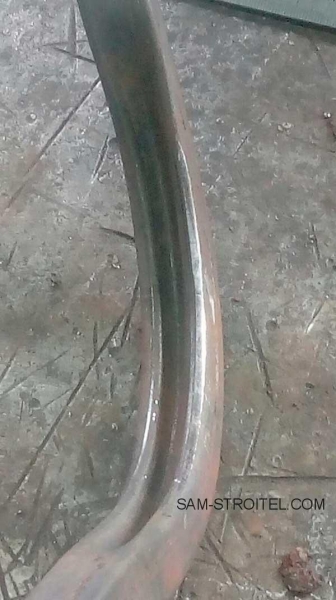

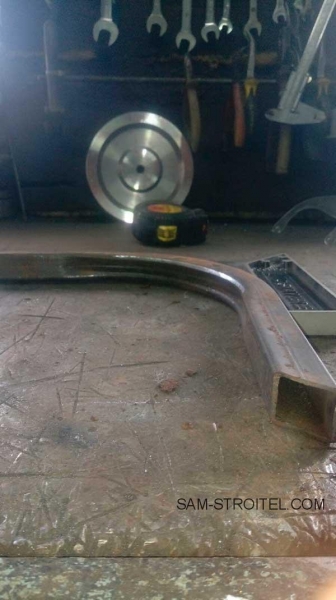

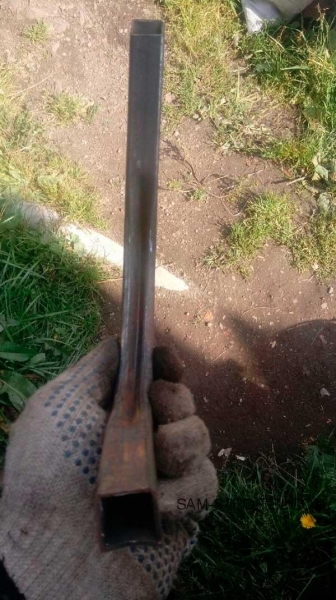

С помощью станка, можно вот так, гнуть профильные трубы.

Самодельный станок для гибки профильной трубы: чертежи

Самодельный станок для гибки профильной трубы: чертежи

Самодельный станок для гибки профильной трубы: чертежи

Самодельный станок для гибки профильной трубы: чертежи

Автор самоделки: Денис Ростовцев.
