Самодельный пресс из домкрата своими руками

0 348

Решил сделать самодельный пресс из домкрата. Материалы уже у меня были в гараже, делал и того что было.

Домкрат советский на 5 тонн, швеллер 160 — 2,5 метра, уголок 90 — 2,5 метра. Пришлось купить только электроды 3, диски на болгарку — 3 шт, пару пружин и краску. краски.

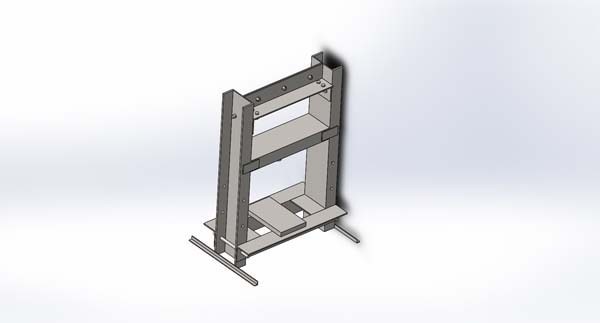

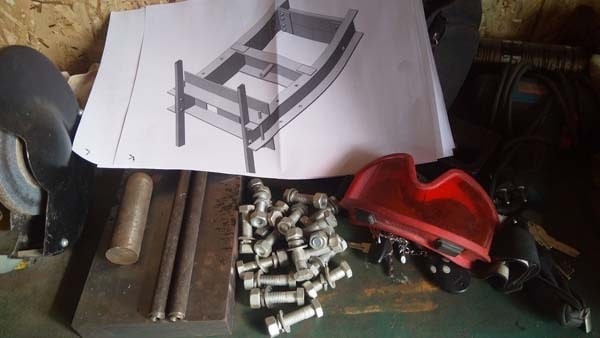

По профессии я инженер конструктор, поэтому решил сделать чертежи и рассчитать металл который был в наличии.

Размеры заготовок:

  • Планка 50 х 100 х 5 — 4 шт.
  • Плита 160 х 280 х 25 — 1 шт.
  • Уголок 20 х 20 х 2 х 500 — 2 шт.
  • Швеллер 160 х 64 х 500 -1 шт.

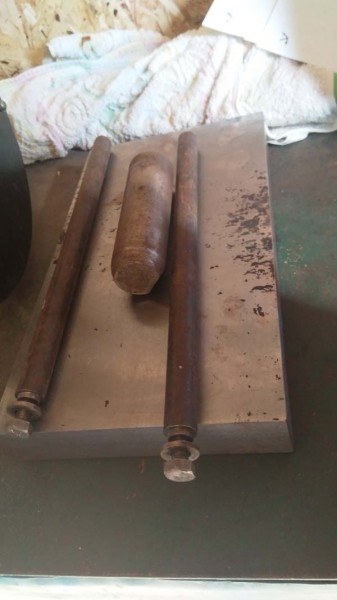

  • Штырь диам.34 х 110 -1шт.
  • Швеллер 160 х 64 х 940 -2 шт.
  • Уголок 505 х 90 х 90 -2 шт.
  • Уголок 630 х 90 х 90 -2 шт.
  • Уголок 65 х 90 х 90 -2 шт.
  • Уголок 60 х 90 х 90 -2 шт.
  • Штырь диам. 15 х 260 -2 шт.
  • Болт М12 -19 шт.
  • Гайка М12 -19 шт.
  • Шайба пружинная М1 2-19 шт.
  • Труба 40 х 20 х 1.5 х 505 -1 шт.

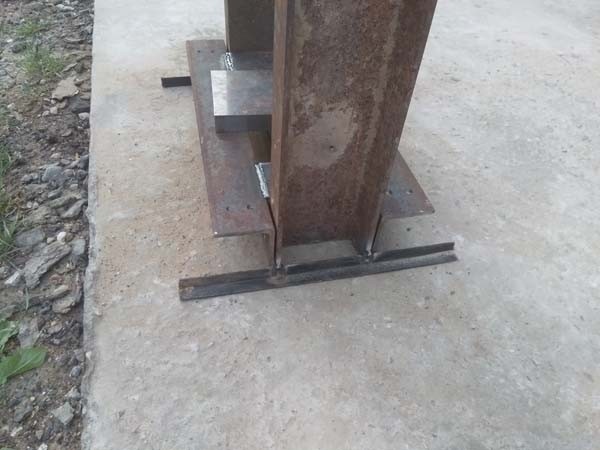

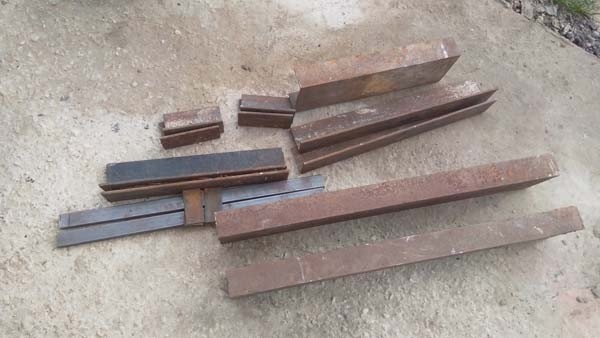

Нарезал заготовки из уголка и швеллера.

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

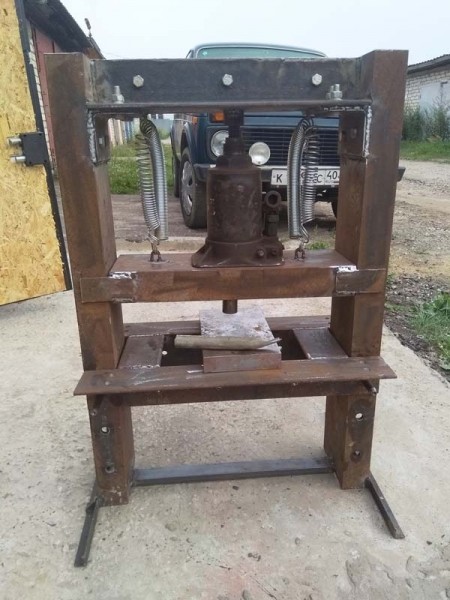

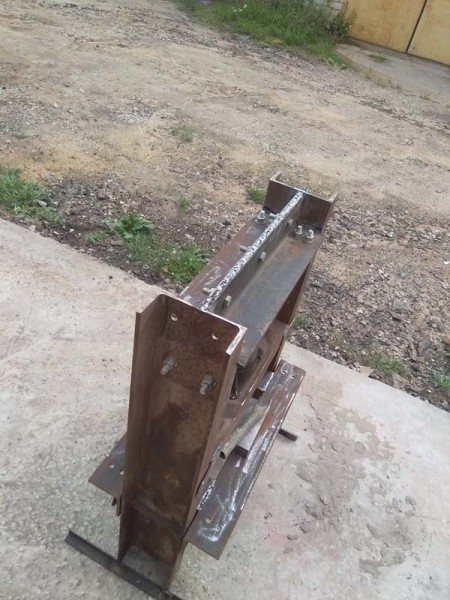

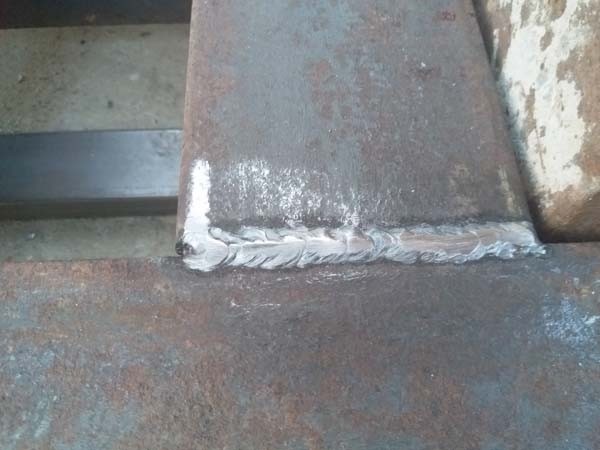

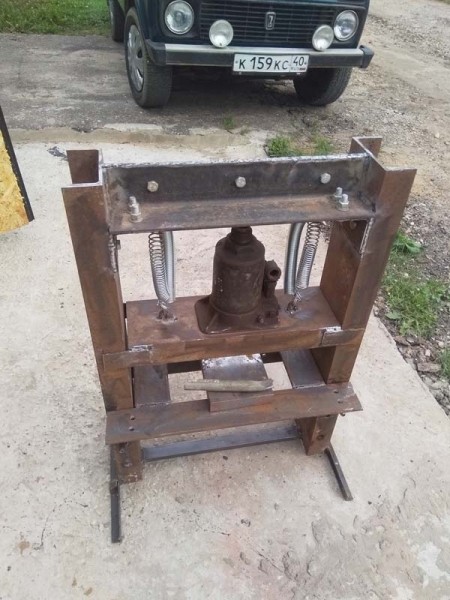

Скрепил все болтами М12, потом решил еще дополнительно обварить все соединения.

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

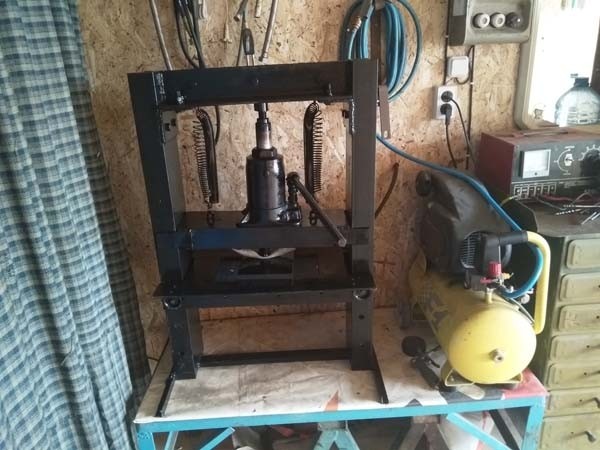

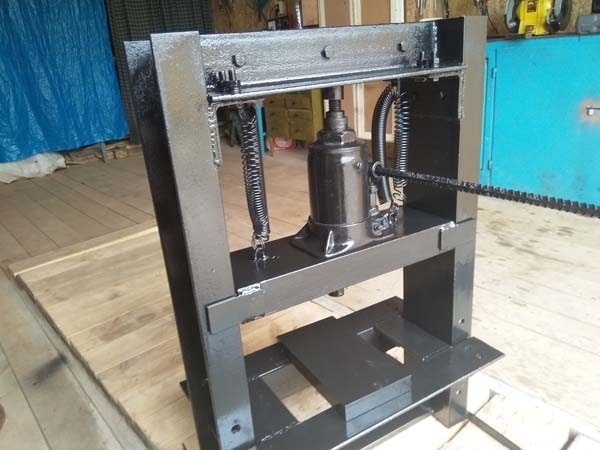

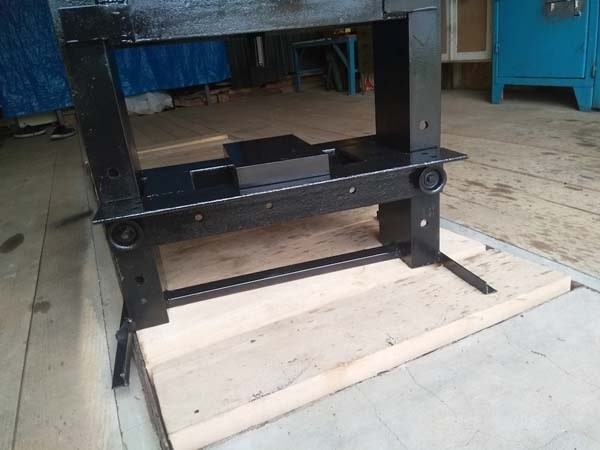

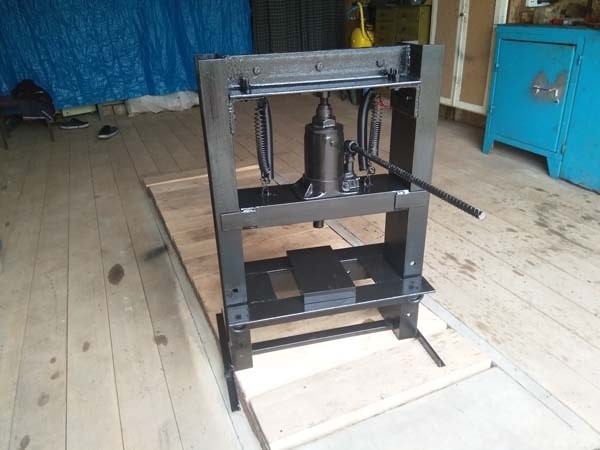

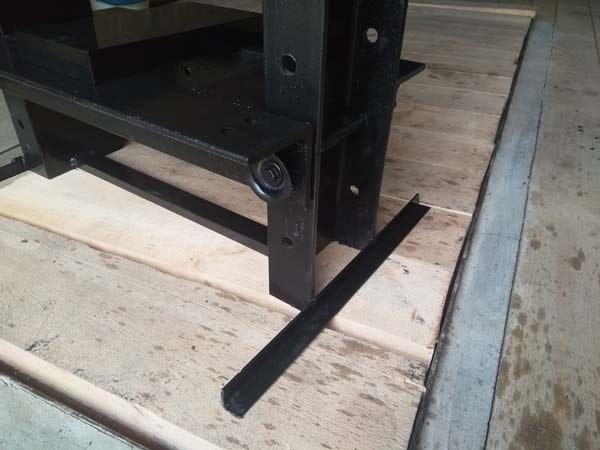

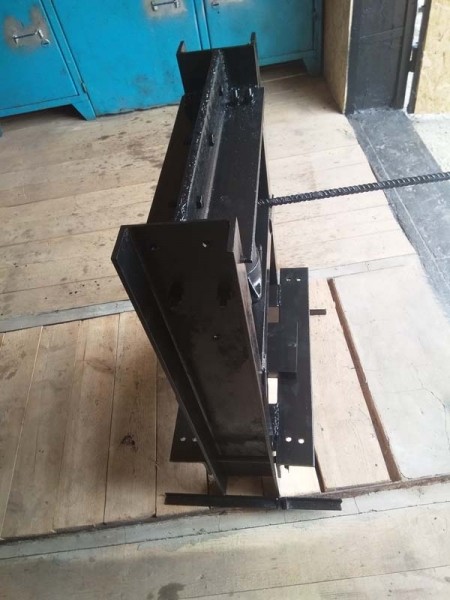

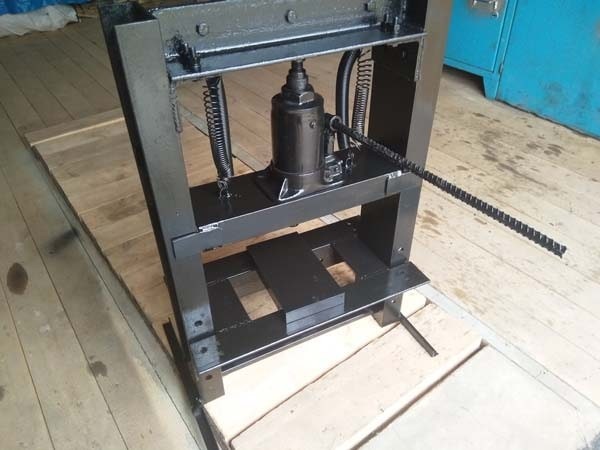

Ну и покрасил самоделку.

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

Самодельный пресс из домкрата своими руками

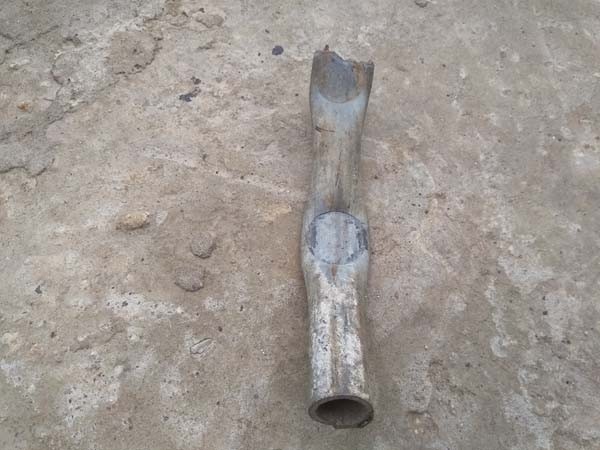

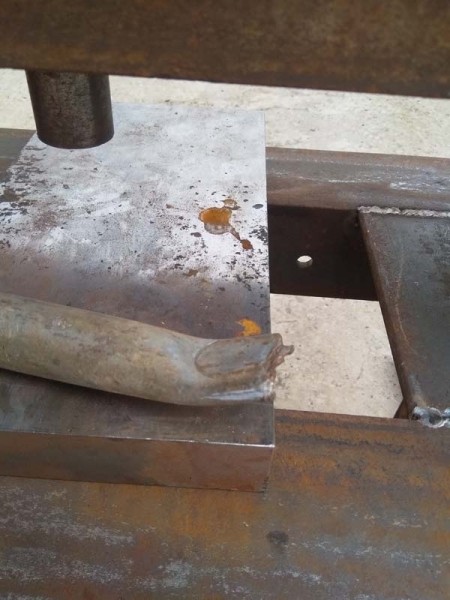

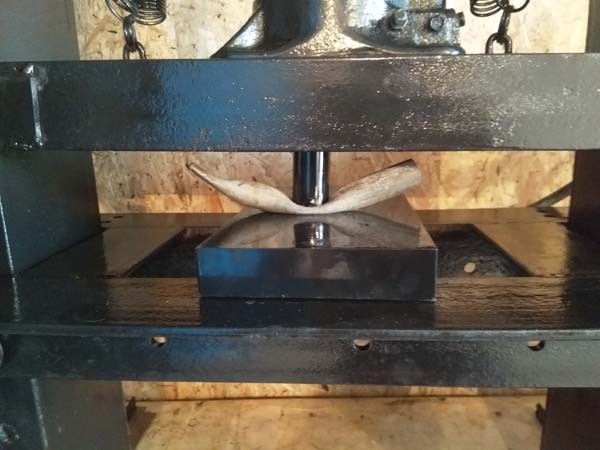

Провел первые испытания на трубе, труба согнулась легко. Самодельным домкратом доволен.

Самодельный пресс из домкрата своими руками

Автор самоделки: Александр.
