Самодельный преобразователь однофазной сети 220в в три фазы
Самодельный расщепитель фаз из асинхронного двигателя, или попросту говоря преобразователь однофазного тока в трёхфазный.
Очередная самоделка, которую я с успехом использую много лет. Не знаю как точно, по научному его назвать, но думаю «преобразователь однофазного тока в трёх фазный» подойдёт.
Думаю многие самодельщики знают, какие мучения доставляют асинхронные эл. двигатели, при работе в однофазной сети, особенно при максимальной нагрузке.
Однажды от папы услышал, что электрики как то делают такие генераторы, но тогда ещё интернета не было, спросить было не у кого. Вот тут то и начались эксперименты, а то, что из них вышло ниже на фото:

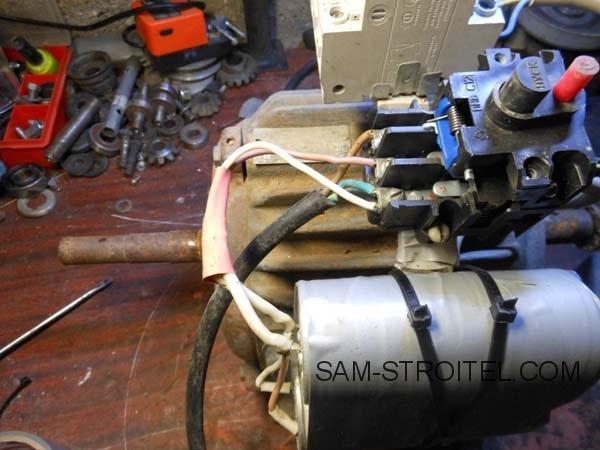

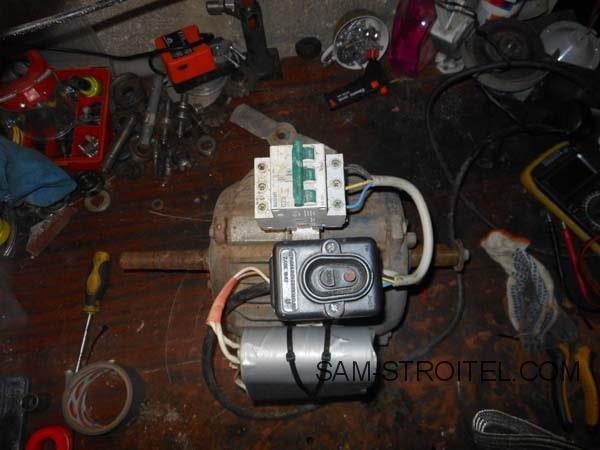

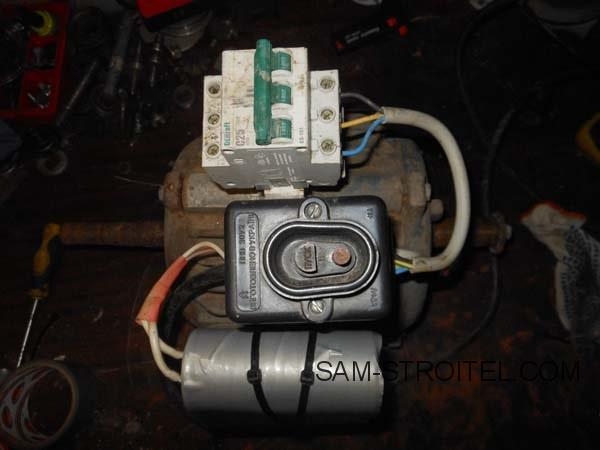

Для изготовления расщепителя фаз, использовал асинхронный двигатель 3000 об/мин, 3кВт (такой был), два конденсатора по 350 мкФ (для пуска этого движка самое то ! ), кнопка для запуска двигателя и трёх полюсный автомат.

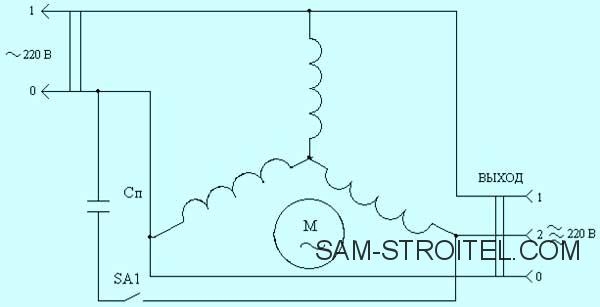

Схема преобразователя из асинхронного электродвигателя.

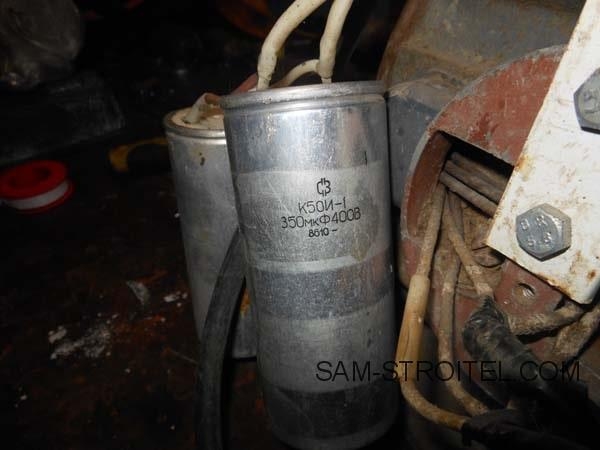

Подключены два конденсатора по 350мкф каждый.

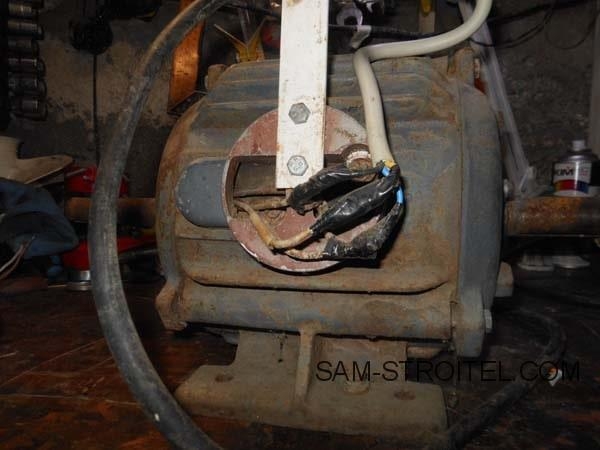

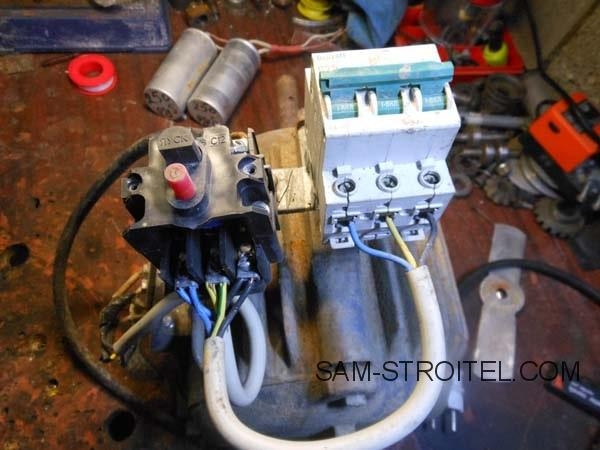

Выход на потребители.

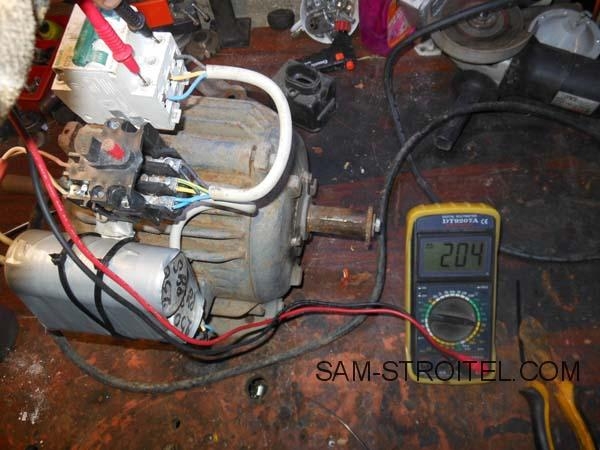

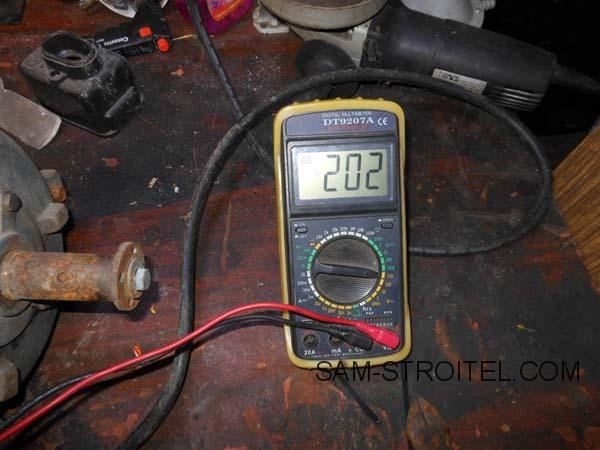

Напряжение в сети.

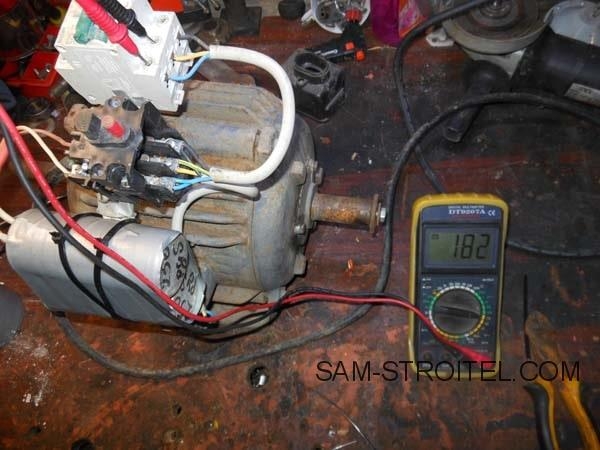

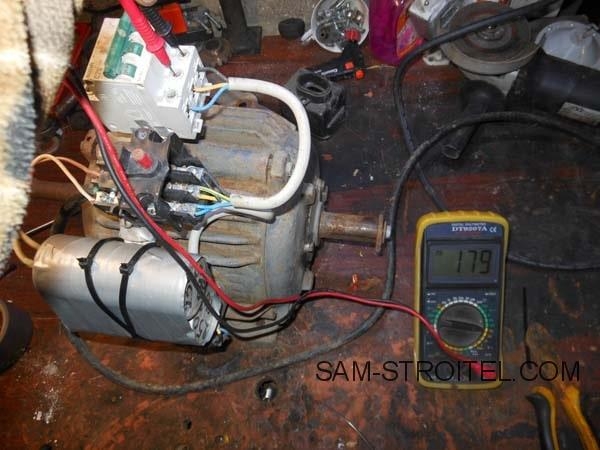

Напряжение на выходе.
Как показала практика, КПД асинхронных двигателей выросло (в сравнении с однофазной сетью) на много.
Но не в коем случае, нельзя нагружать гену потребителями выше его мощности, сгорит. Мой токарный станок ТВ-4 «школьник» (1,5 кВт) и бетономес (1,5кВт) работают отлично!
Вот собственно и всё, появятся вопросы, задавайте.
Автор самоделки: Алексей Голубев.
