Самодельный отрезной станок

Отрезной станок своими руками, для домашней мастерской.

Сделал самодельный отрезной станок для отпиливания металла и распила мелкой древесины.

Установлен асинхронный двигатель 0,37 кВт, 2740 об/мин, диаметр пилы/круга — 150 мм, габариты: 300 х 220 х 160 мм

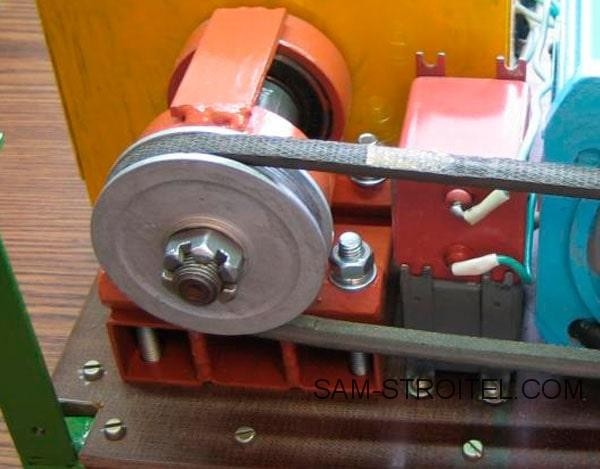

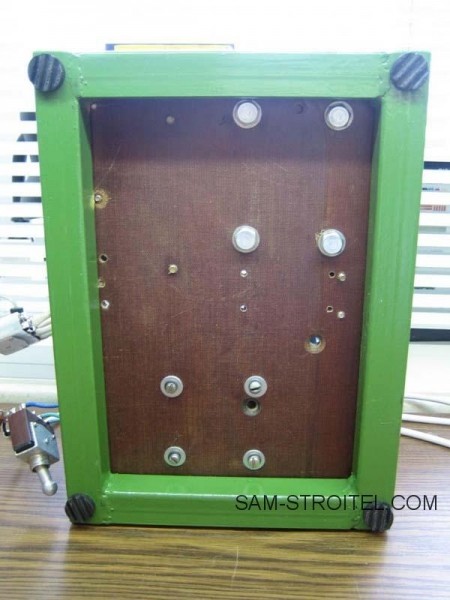

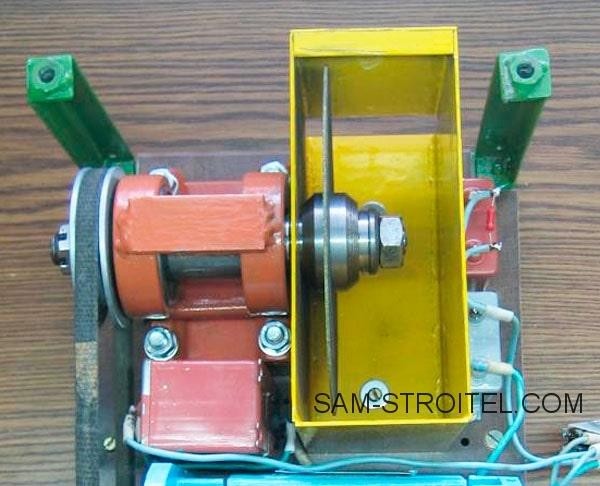

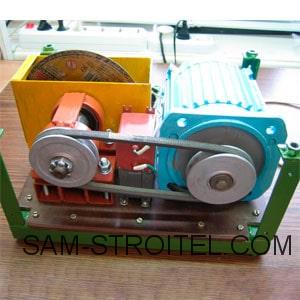

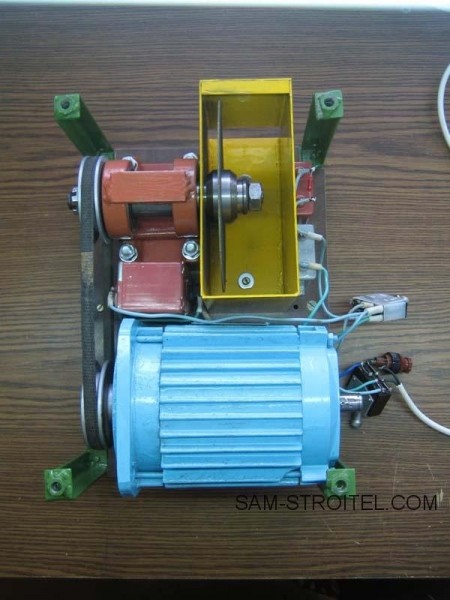

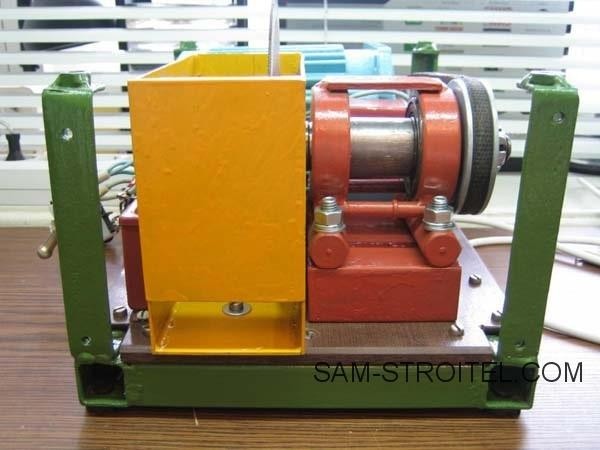

Конструкция самоделки простая, показана на фото.

Самодельный отрезной станок

Самодельный отрезной станок

Самодельный отрезной станок

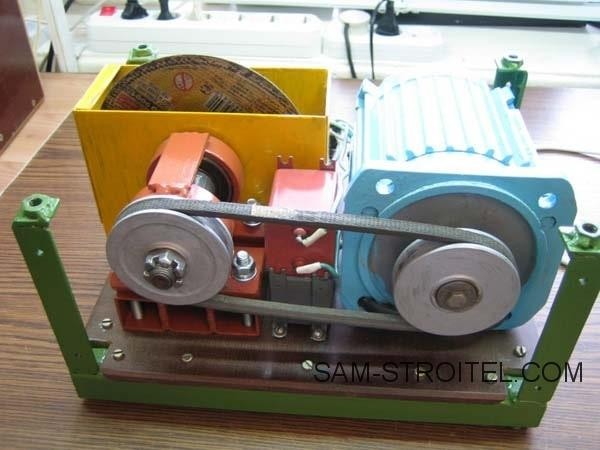

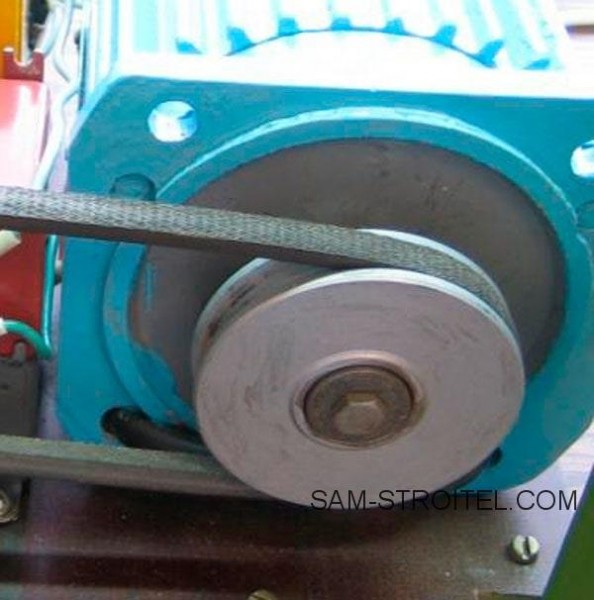

Поставил электродвигатель мощностью чуть меньше 1 кВт.

Самодельный отрезной станок



Самодельный отрезной станок

Самодельный отрезной станок

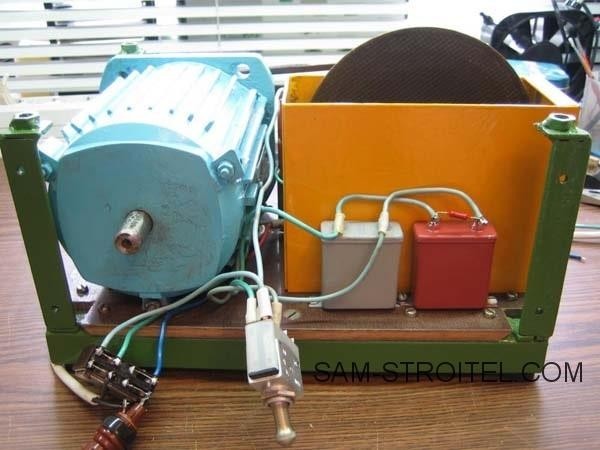

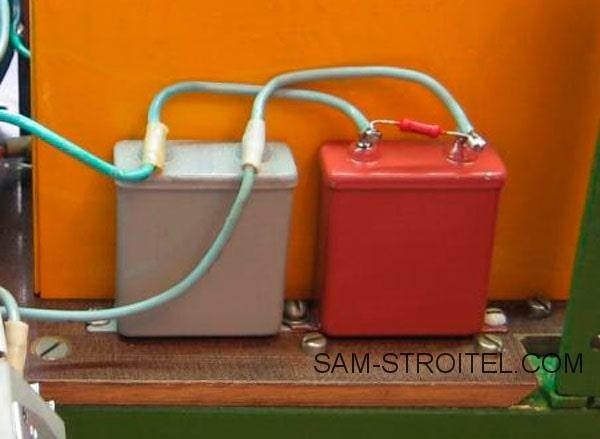

Асинхронный электродвигатель подключен через конденсаторы.

Самодельный отрезной станок

Самодельный отрезной станок

Самодельный отрезной станок

Самодельный отрезной станок



Самодельный отрезной станок

Самодельный отрезной станок

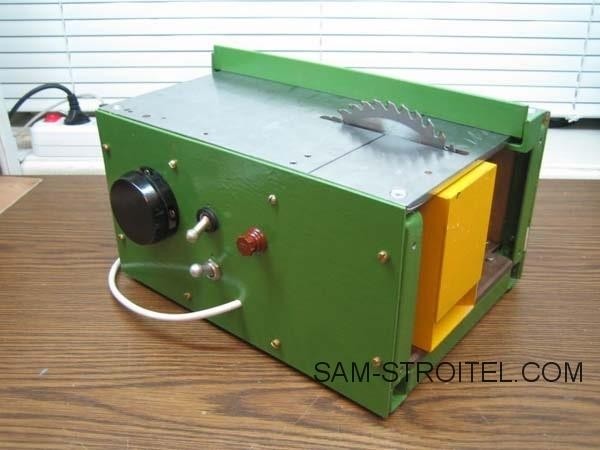

Пилой пилит древесину, пластик толщиной до 25 мм (т.е. макс. вылет диска), металл — толщиной до 4 мм на большом столе и до 8 мм на маленьком. Отрезные диски по стали — стандартные для болгарки на 150 мм толщиной 1-3 мм.

Самодельный отрезной станок

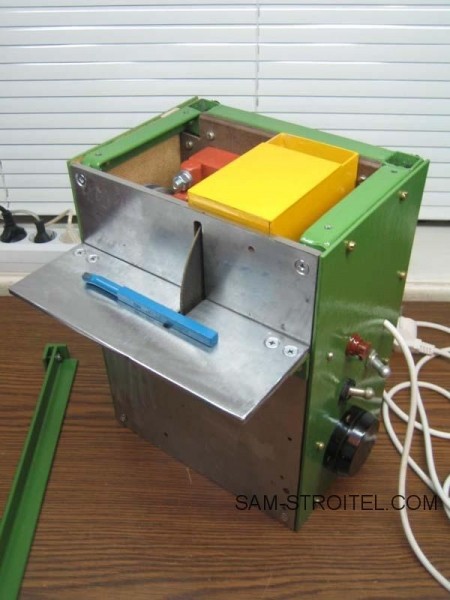

Для отрезания толстых металлических прутков и получения более перпендикулярного пропила станок можно поставить » на попа», тогда используется маленький съемный столик.

Самодельный отрезной станок
