Самодельный обогреватель: фото с описанием

Самодельный обогреватель из нихромовой спирали и вентилятора: фото и описание конструкции, видео.

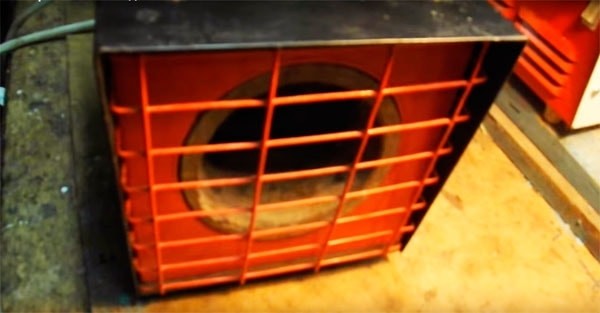

Обогреватель, который мы рассмотрим, работает по принципу фена, в корпусе установлен вентилятор который нагнетает воздух на разогретую спираль, на выходе мы получаем поток теплого воздуха.

Для изготовления самодельного обогревателя можно использовать любой металлический корпус от пришедшей в негодность бытовой техники: системного блока компьютера, старого советского радиоприёмника или бытового прибора.

Ещё понадобится вентилятор на 220 V и нихромовая спираль.

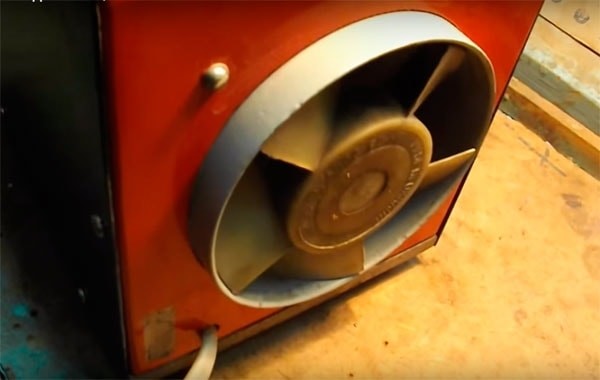

В корпусе в одну стенку нужно вмонтировать вентилятор, для этого нужно вырезать отверстие под размер вентилятора и закрепить его на стенке с помощью болтов.

Самодельный обогреватель: фото с описанием

Самодельный обогреватель: фото с описанием

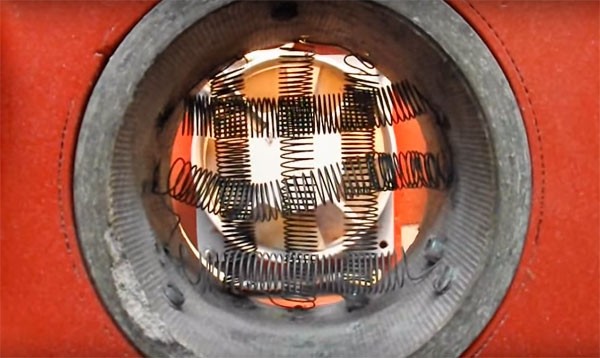

В противоположной стенке, нужно сделать отверстие для выхода горячего воздуха и разместить, спираль.

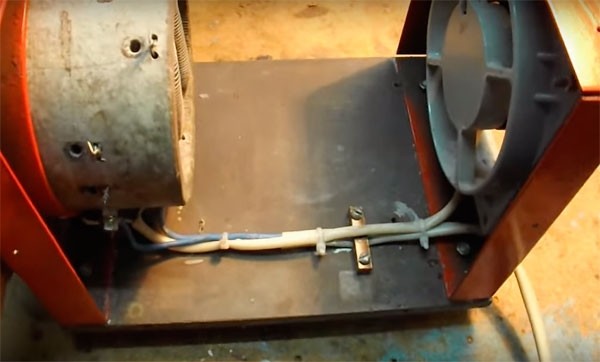

Спираль нужно натянуть в несколько рядов, сделать это можно с помощью куска асбестовой трубы. В трубе сверлятся отверстия, и сквозь них натягиваются части спирали.

Самодельный обогреватель: фото с описанием

При работе с асбестом нужно одевать респиратор, асбестовая пыль вредна для здоровья.

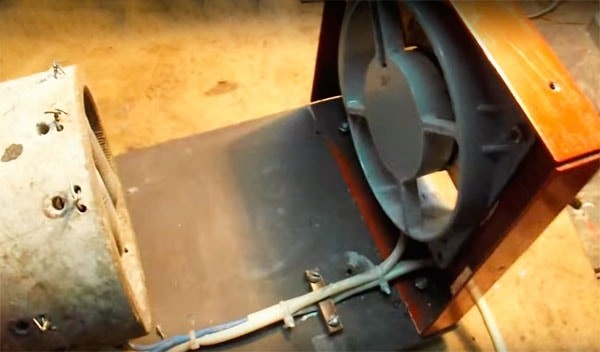

Спираль не нужно разрезать на куски, в местах входа в отверстия её нужно просто растянуть. Если спираль разрезать на куски, то места соединений будут постоянно подгорать, и контакт будет нарушаться.

Самодельный обогреватель: фото с описанием

Мощность обогревателя будет зависеть от длины и толщины нихромовой проволоки, чем больше проволоки в спирали, тем больше будет выделяться тепла при нагреве спирали. Мощность этого самодельного обогревателя составляет около 1,6 кВт.

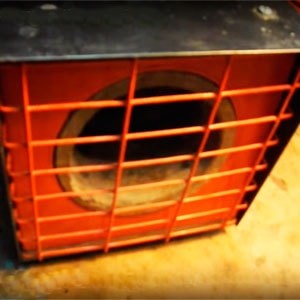

Поскольку здесь используется спираль открытого типа, прибор со стороны спирали нужно закрыть металлической защитной решёткой для соблюдения техники безопасности.

Самодельный обогреватель: фото с описанием

К спирали и вентилятору через клеммы подключаем шнур и вилку, можно дополнительно установить тумблер для удобного включения – выключения прибора.

Преимущество этого обогревателя в том, что он быстро прогревает воздух в помещении, теплый поток воздуха поступает сразу после включения прибора в сеть. Но у обогревателя есть и недостатки, это шум работающего вентилятора и немалый расход электроэнергии.

Самодельный обогреватель такой конструкции пригодится, если нужно быстро и ненадолго обогреть помещение, например гараж, бокс или бытовку.

В этом видео подробно показано устройство этой самоделки.
