Самодельный мини погрузчик: фото и описание самоделки

Мини погрузчик своими руками, фото и описание конструкции самоделки.

Всем привет, вот и закончен очередной проект — самодельный фронтальный погрузчик с челюстным ковшом. Хочу показать самоделку, чисто для того, чтобы сподвигнуть людей, кто хочет себе собрать себе такой минитрактор.

Технические характеристики самодельного мини погрузчика:

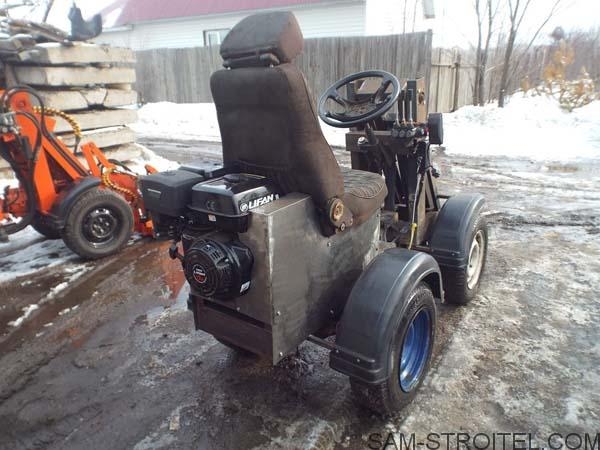

• Двигатель ЛИФАН 15 л.с, со стартером и генератором.
• Постоянный полный привод 4х4.
• Грузоподъемность без противовеса не более 150 кг, с противовесом рекомендуемая не более 250 кг.
• Самодельный поворотный кулак, усиленный.
• Вес минитрактора — 550 кг
• Длина 1,9 без стрелы и 2,4 со стрелой.
• Высота 1,3 м.
• Ширина 0.94 м.
• Рама и стойки стрелы из швеллера 12-ка, стрела 10-й швеллер.

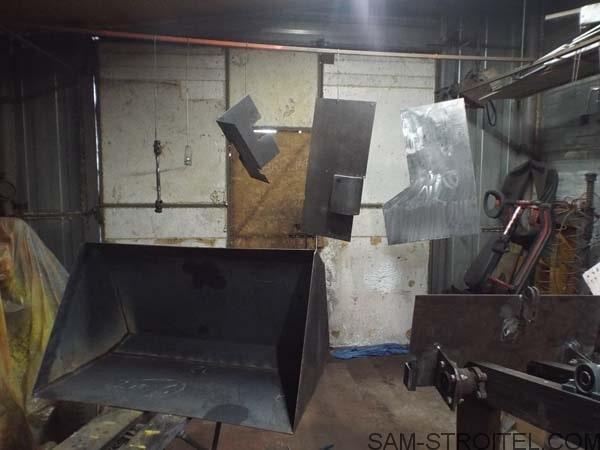

• Ковш, метал 3-ка.
• НШ-10.
• Распределитель Р-40,2-х секционный.

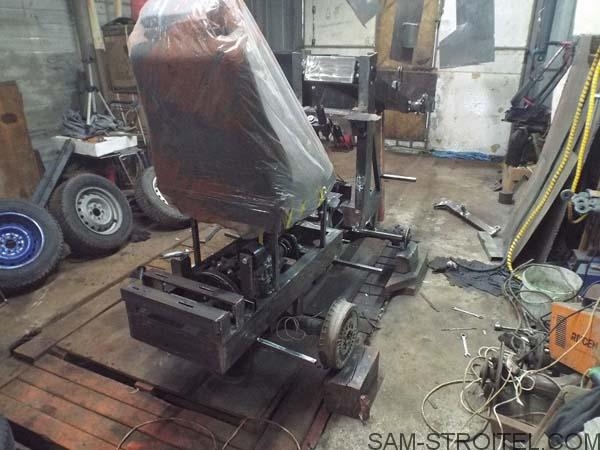

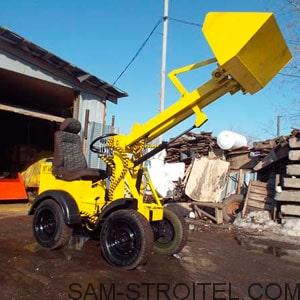

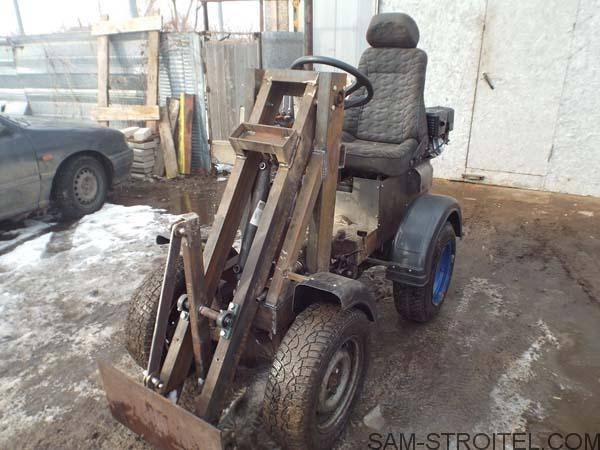

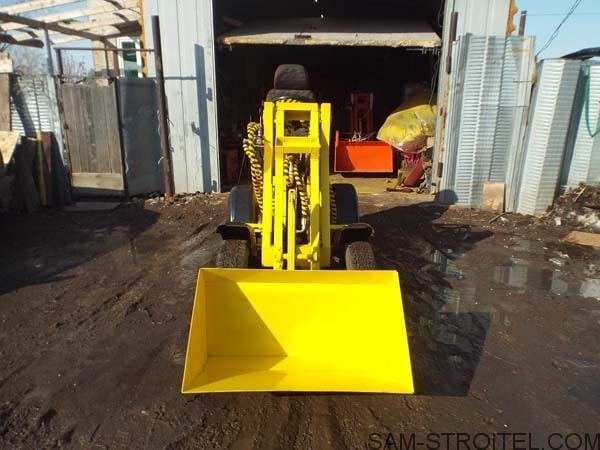

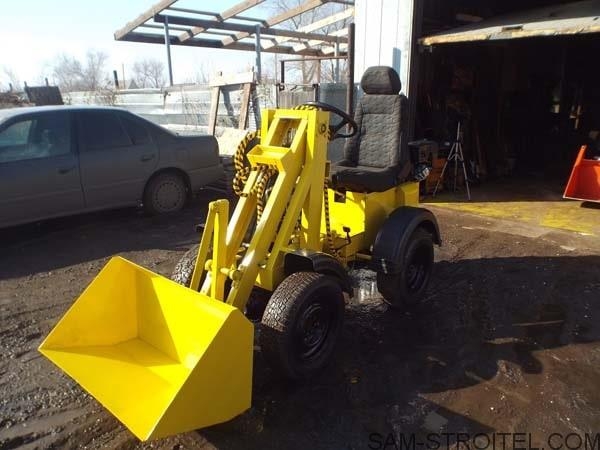

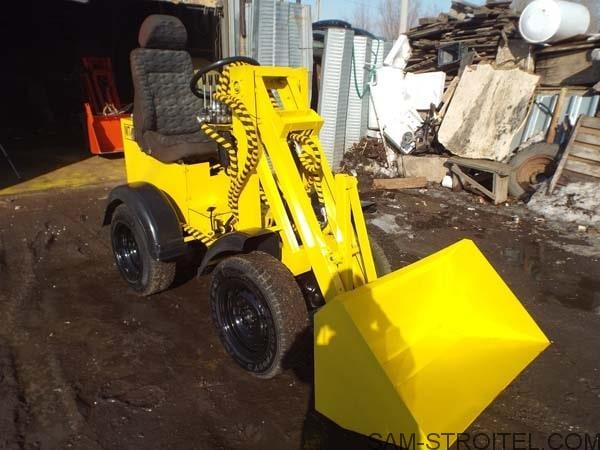

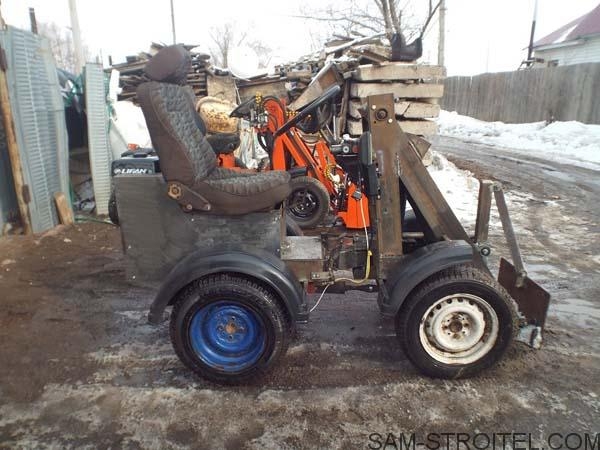

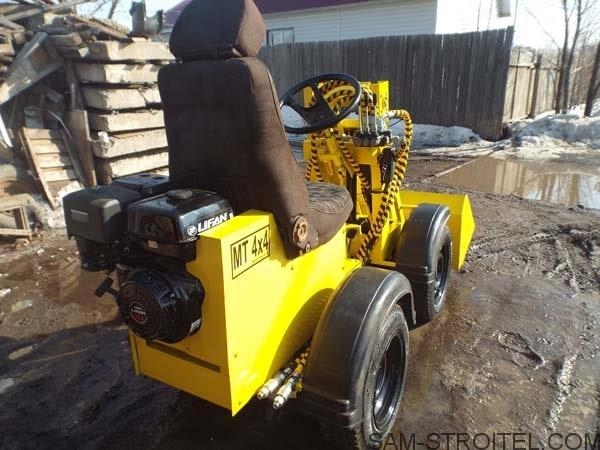

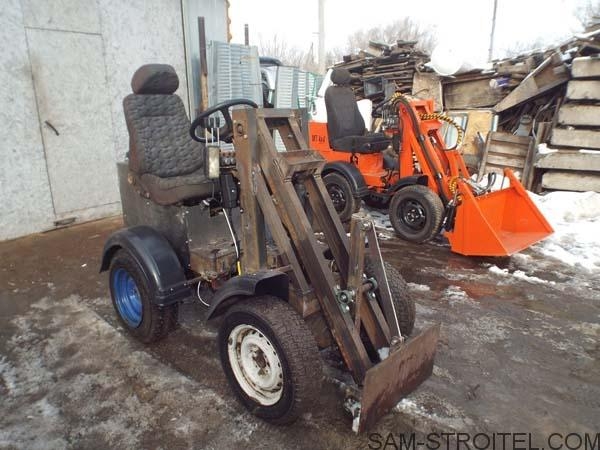

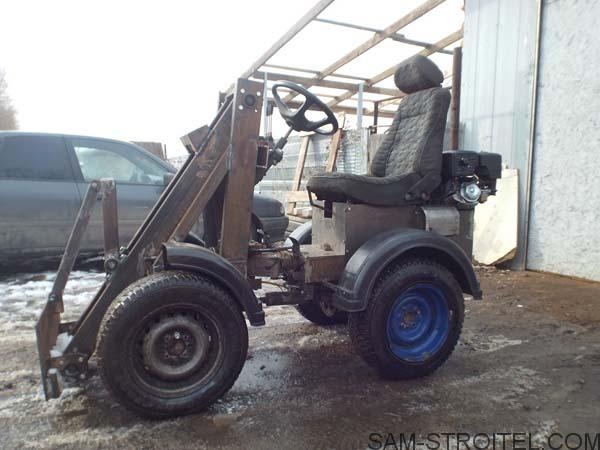

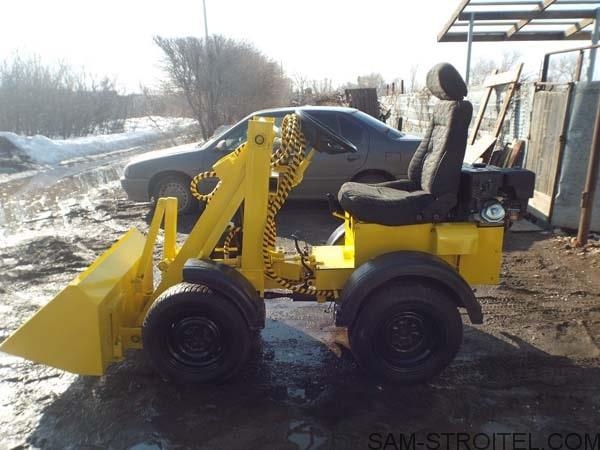

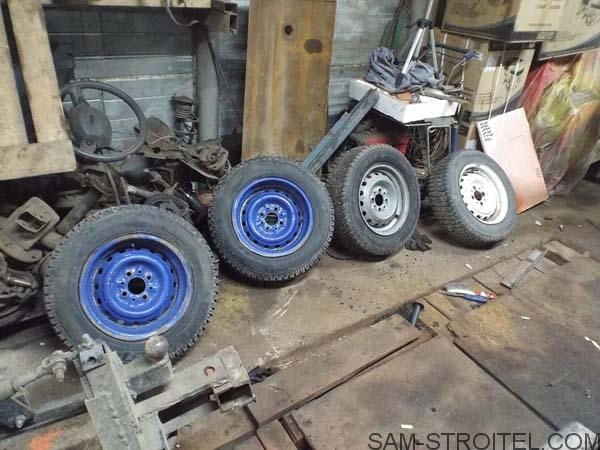

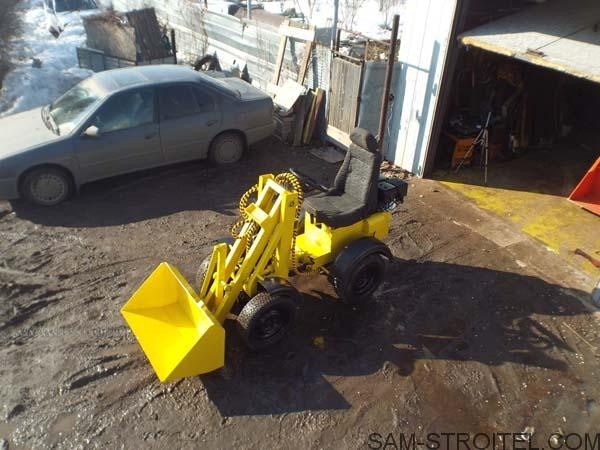

Конструкция погрузчика показана на этих фото:

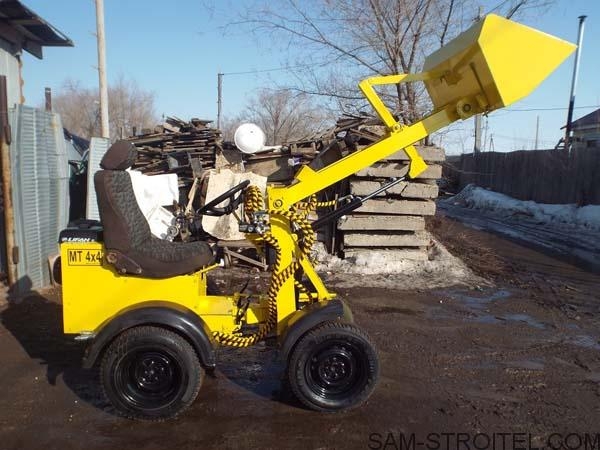

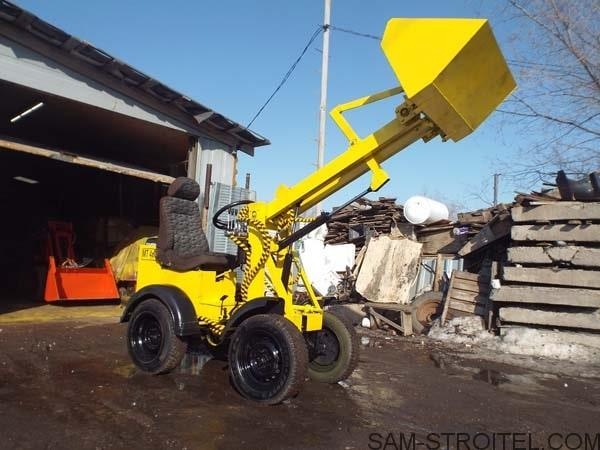

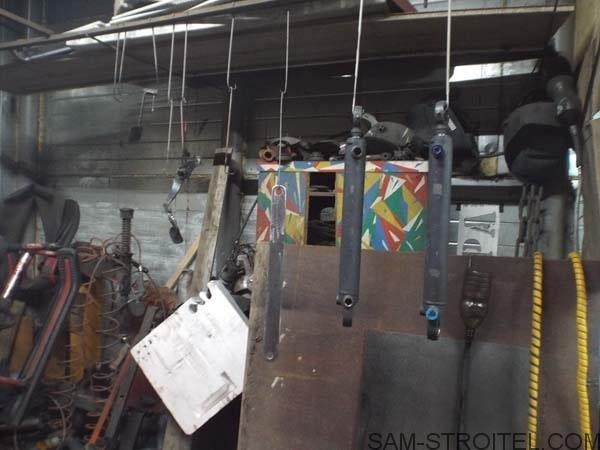

Стрела мини погрузчика, приводится в действие с помощью гидроцилиндра, на ковш установлен дополнительный гидроцилиндр.

Самодельный мини погрузчик показан в этом видео:

Автор самодельного минитрактора: Алик. г. Оренбург.
