Самодельный ленточный шлифовальный станок

0 11

Самодельный ленточный шлифовальный станок, простая конструкция.

Если Вам нужен ленточный шлифовальный станок, то его можно сделать своими руками, как вариант можно использовать вот такую простую конструкцию, которая сделана из двигателя от стиральной машины, а в качестве натяжителя ленты использован дверной доводчик.

Материалы для изготовления самоделки:

  • — двигатель от стиральной машины + регулятор оборотов;
  • — лента шлифовальная;
  • — доводчик для дверей;
  • — подшипники;
  • — болты, гайки, шайбы;
  • — ДСП;
  • — кусок листового металла;
  • — профтруба;

На фото показан процесс изготовления самодельного ленточного шлифовального станка.

Самодельный ленточный шлифовальный станок

Для своей самоделки автор использовал доводчик для дверей и двигатель от стиральной машины, поскольку такой двигатель развивает высокие обороты, его нужно подключать через регулятор оборотов, (вот тут описано — как изготовить регулятор оборотов).

Самодельный ленточный шлифовальный станок

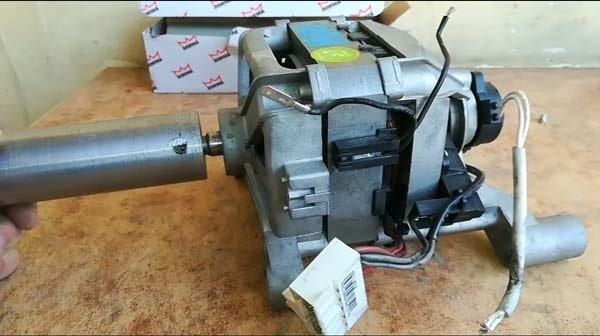

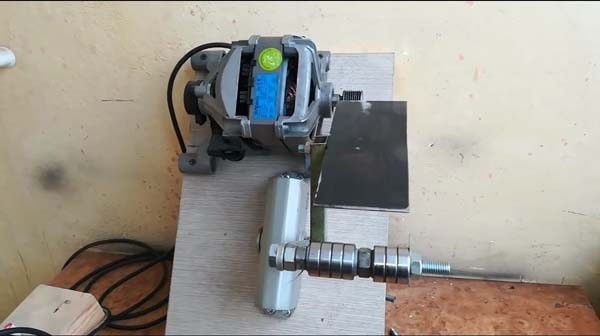

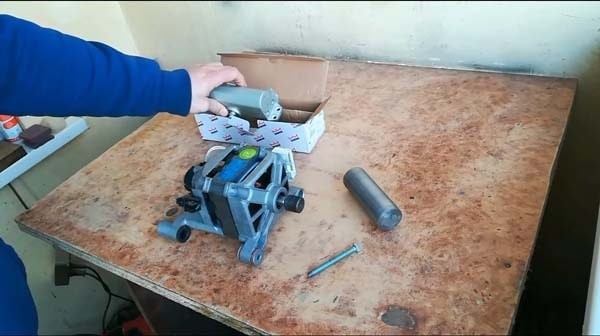

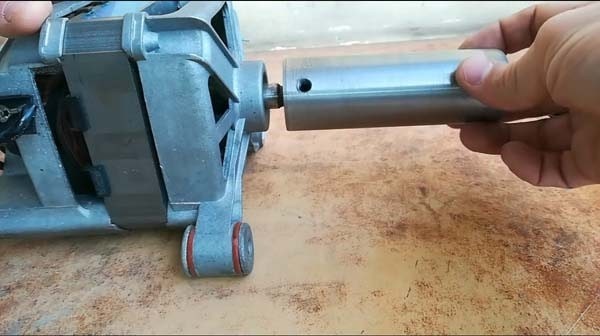

Первым делом, автор заказал у токаря, выточить ведущий вал для двигателя.

Самодельный ленточный шлифовальный станок

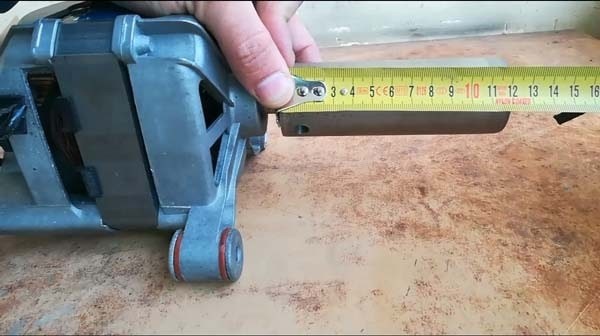

Размеры вала.

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

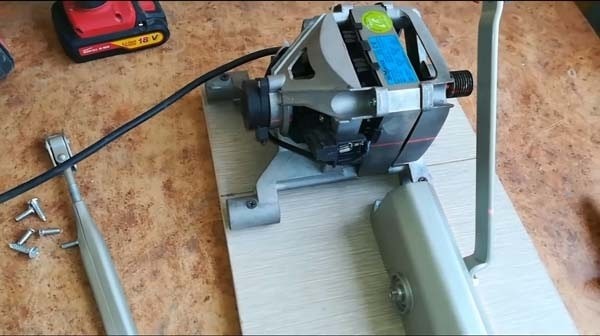

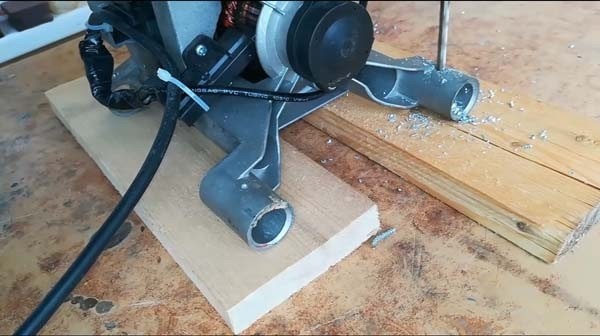

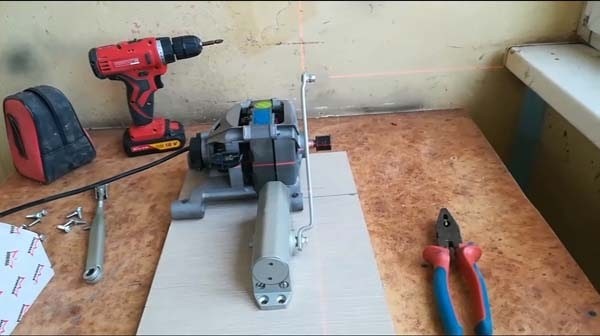

Двигатель закрепил саморезами на основании, сделанном из ДСП.

Самодельный ленточный шлифовальный станок

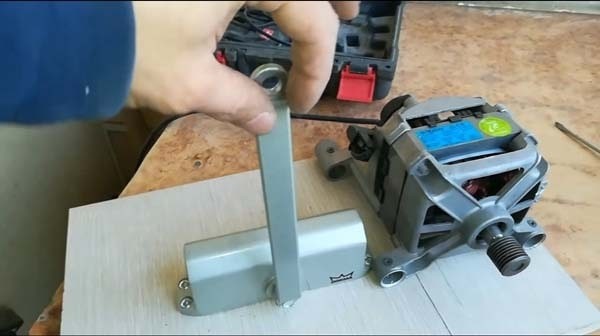

В качестве натяжителя, использован доводчик для дверей. Это просто, удобно и практично. Устройство можно отрегулировать, получая нужную степень натяжения, также доводчик легко крепится к основанию саморезами.

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

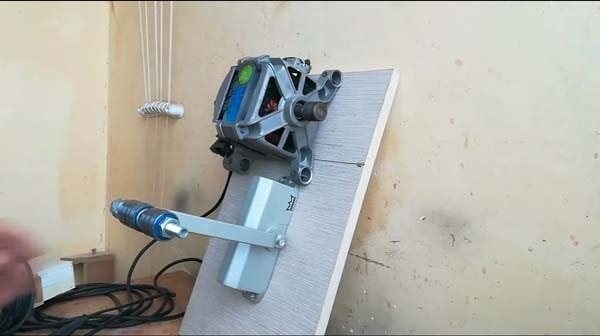

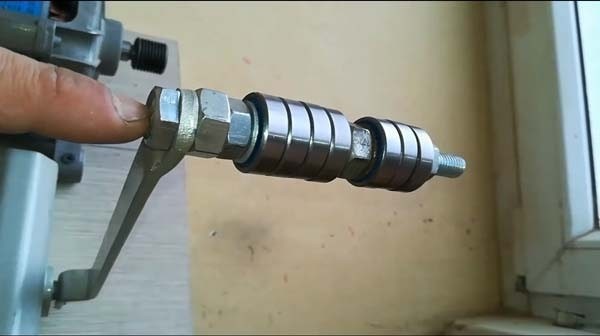

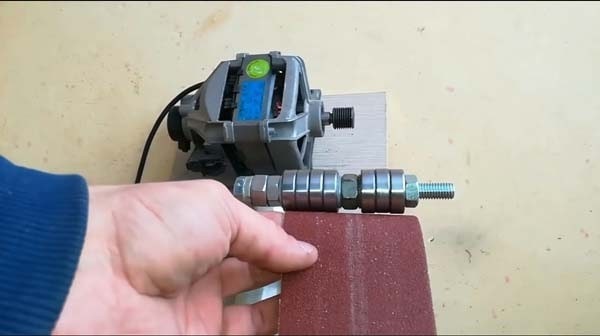

На рычаге доводчика, устанавливается ведомый ролик, он собран из подшипников одетых на болт с гайками.

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

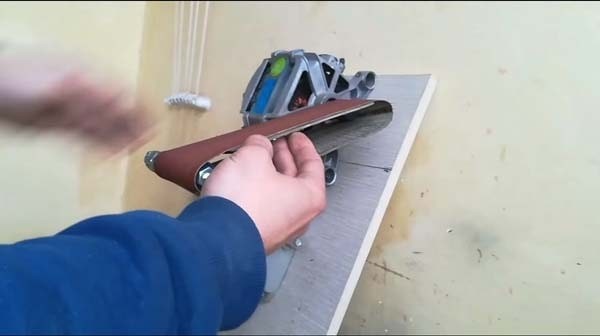

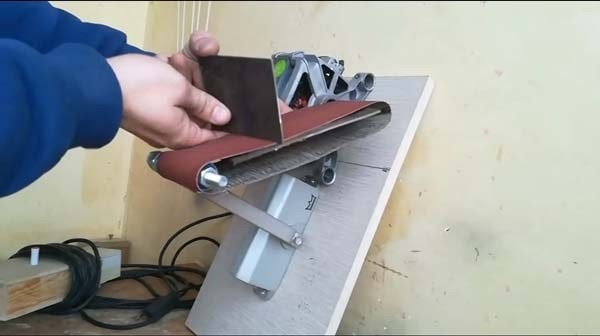

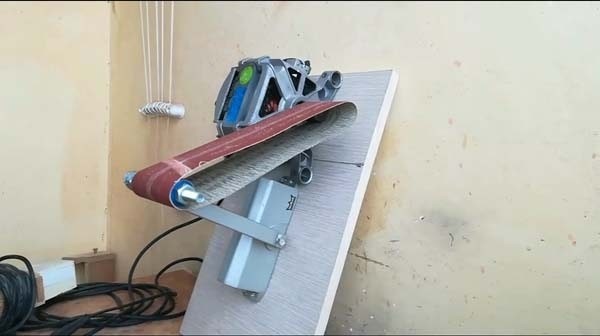

Устанавливаем и примеряем шлифовальную ленту, регулируем усилие натяжителя.

Самодельный ленточный шлифовальный станок

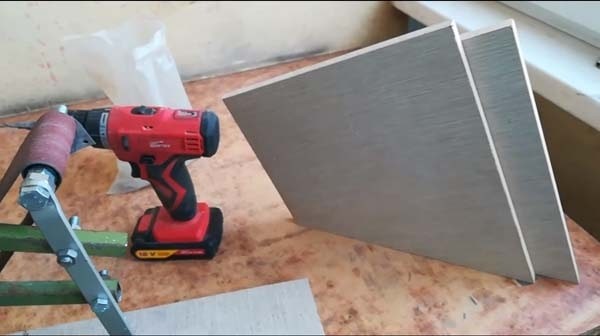

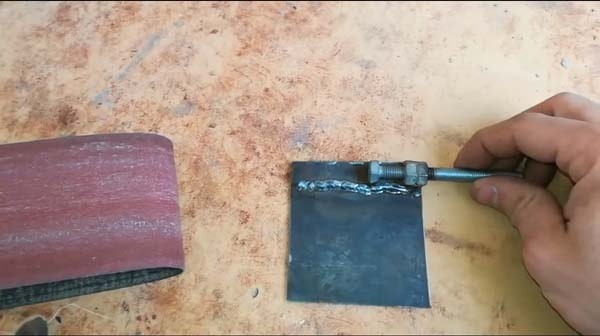

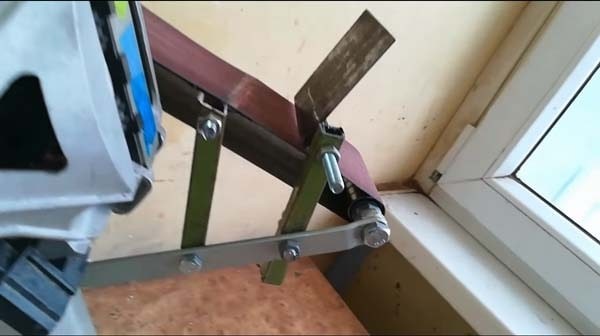

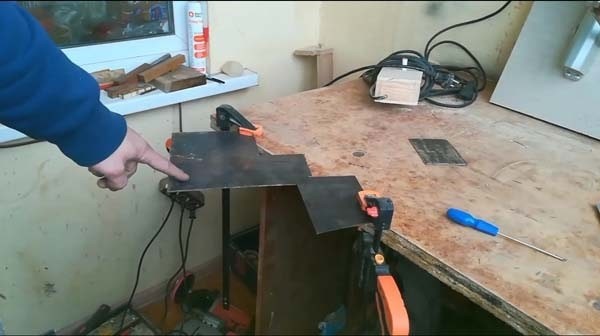

Теперь изготовим опорные площадки для шлифовальной ленты.

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

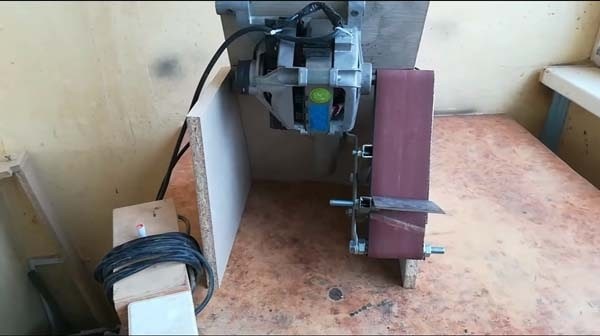

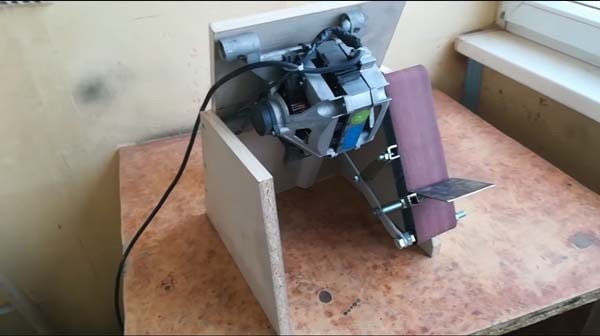

Защитный корпус гриндера, сделан из ДСП.

Самодельный ленточный шлифовальный станок

Самодельный ленточный шлифовальный станок

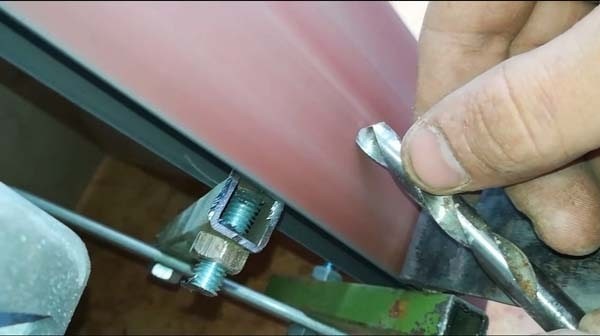

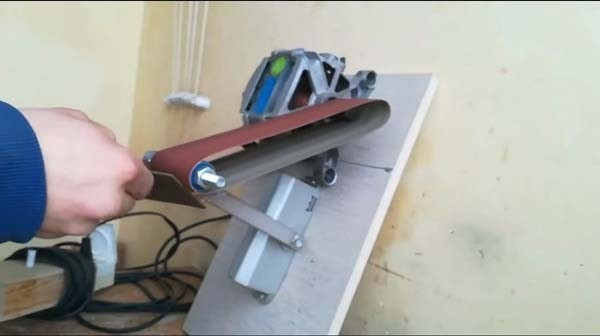

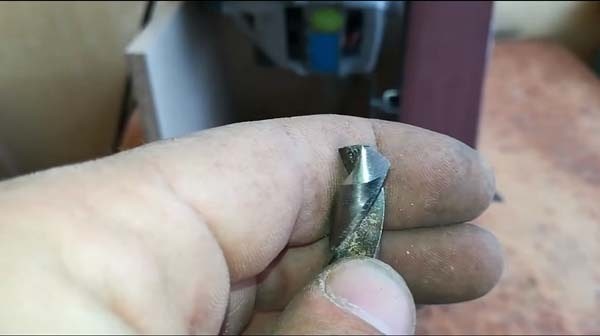

Автор решил испытать самодельный шлифстанок, заточил сверло.

Самодельный ленточный шлифовальный станок

Получился довольно простой и практичный самодельный ленточный шлифстанок, отличная самоделка для домашней мастерской.

Самодельный ленточный шлифовальный станок

Рекомендуем посмотреть видео автора, где подробно показано как сделать ленточный шлифовальный станок своими руками.

Автор самоделки: Владимир Натынчик.

Самодельный ленточный шлифовальный станок
