Самодельный гибочный станок для металла

Самый простой самодельный станок для гибки металла, сделанный своими руками.

Приветствую всех читателей сайта Сам себе строитель! Сегодня мы рассмотрим очередной самодельный станок для гибки металла.

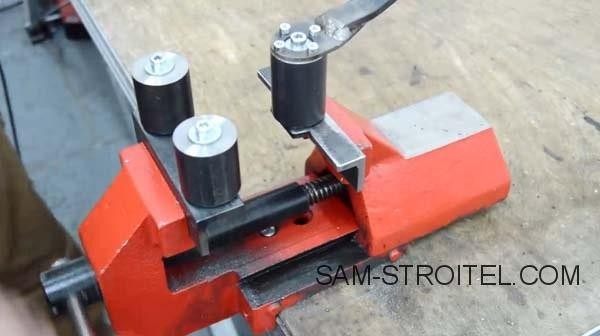

Это простое приспособление позволяет сгибать стальную полосу, прут, арматуры и трубы небольшого диаметра. Самоделка является насадкой для тисков, ставится она вместо накладок.

Предлагаю рассмотреть процесс изготовления самодельного станка более детально!

Понадобятся материалы:

• — тиски;
• — кругляк;
• — болты и шайбы;
• — уголок;
• — стальная пластина.

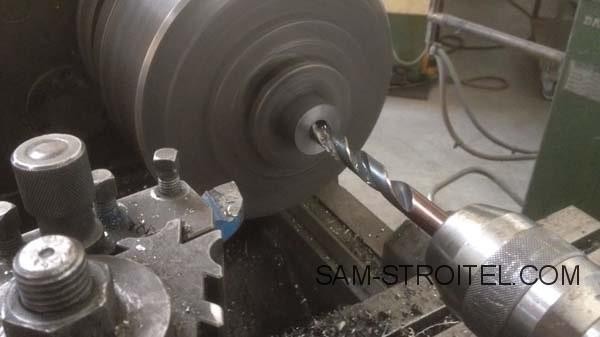

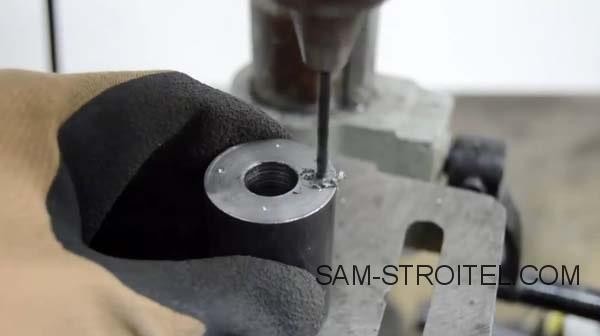

Сначала, изготовим крепкие ролики, в качестве материала используем кругляк. В центре кругляка нужно просверлить отверстия под оси, точнее всего это можно сделать на токарном станке.

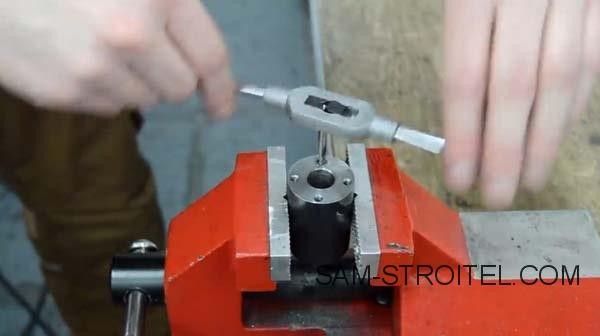

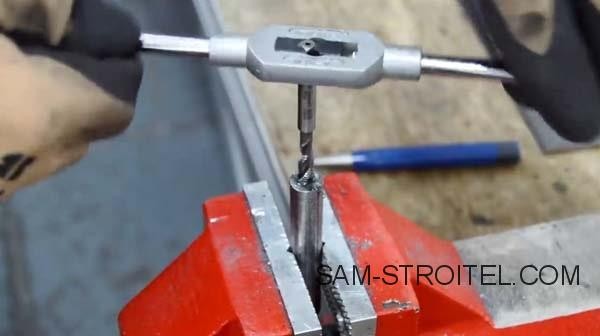

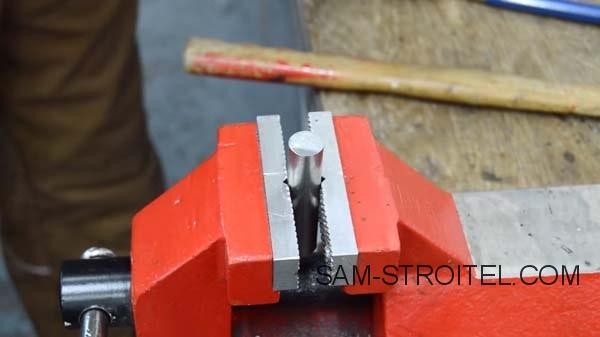

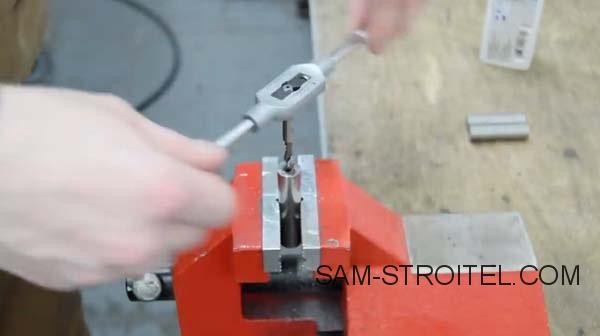

В качестве осей используем стальные стержни, в них также нужно просверлить отверстия и нарезать резьбу под винтики. При помощи винтов и шайб ролики будут фиксироваться на осях.

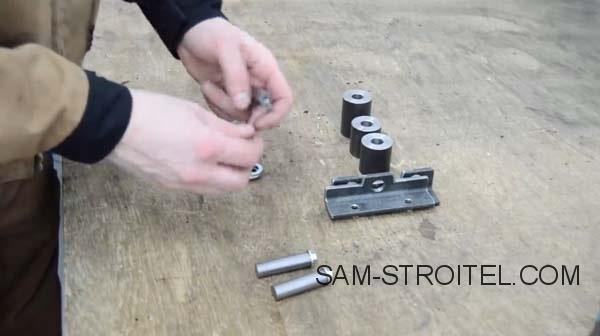

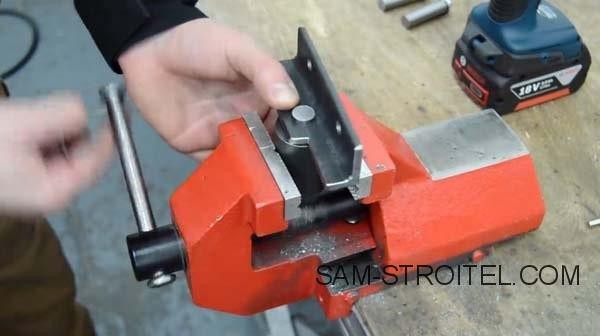

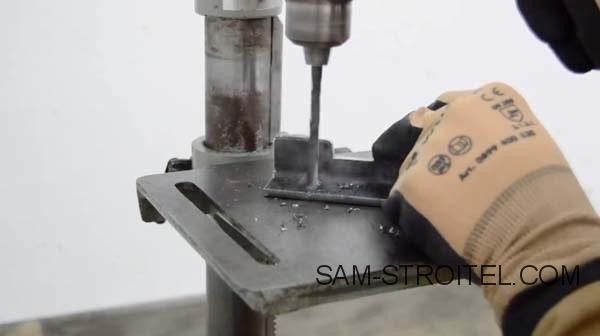

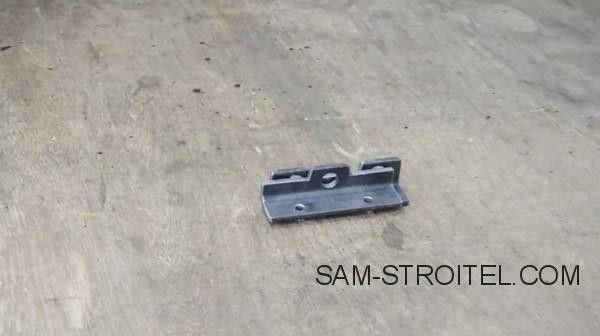

Из уголка нужно сделать основание к которому будут крепиться оси роликов. Нам понадобится сделать две детали из уголка, эти детали должны будут прикручиваться к тискам вместо штатных накладок.

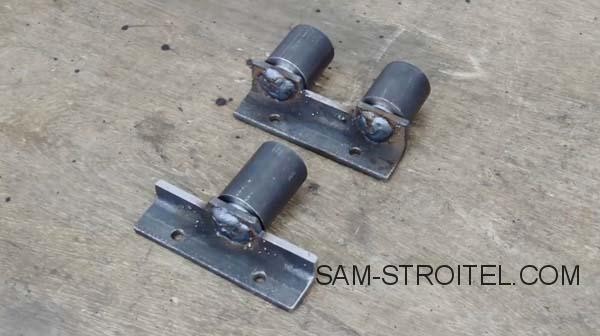

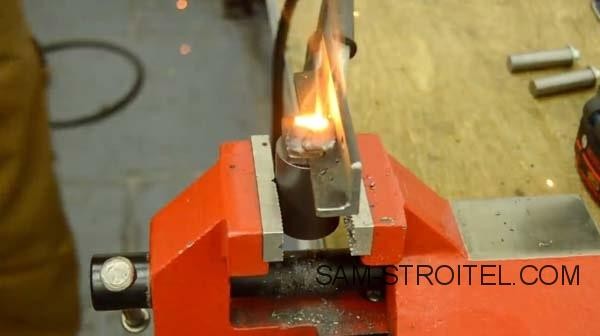

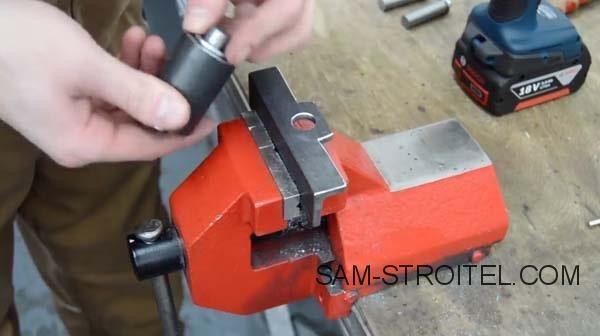

В завершении к изготовленным деталям из уголка надежно привариваем оси роликов и устанавливаем ролики на свои места.

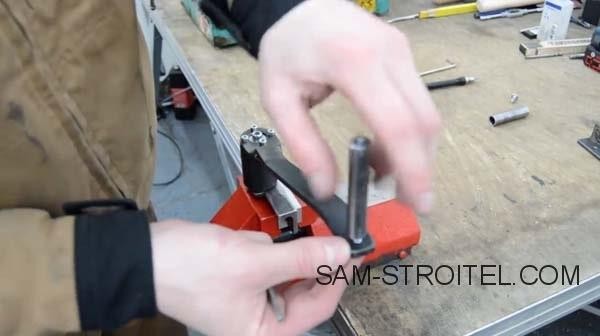

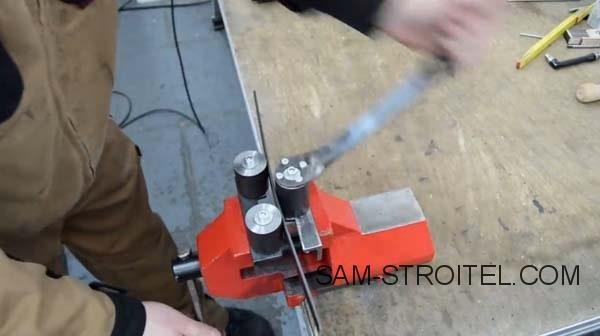

К ведущему валику крепим рукоятку для вращения.

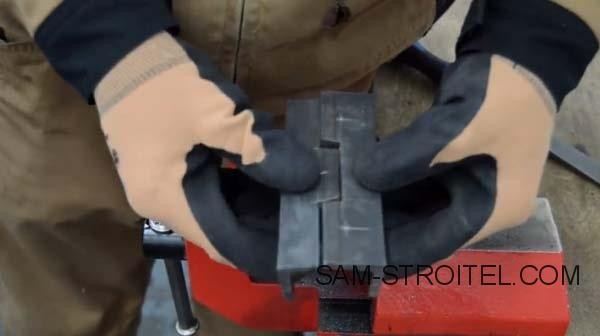

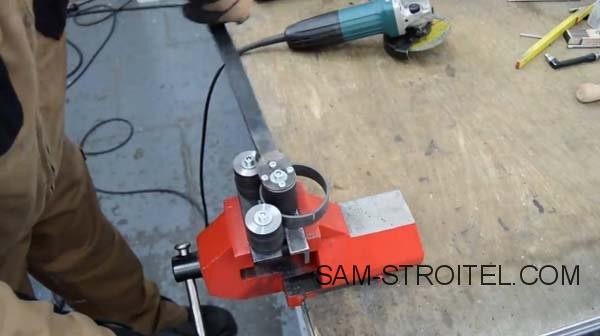

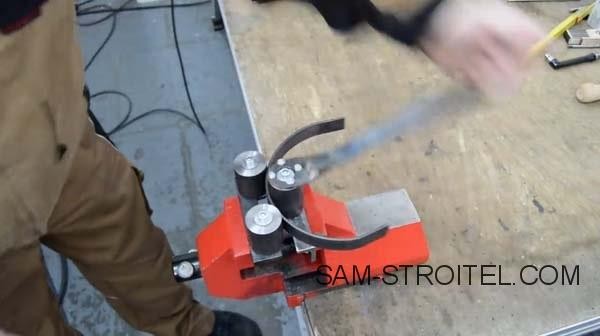

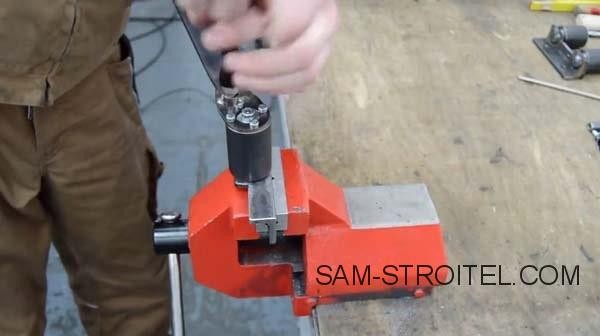

Устанавливаем приспособление на тисках и пробуем согнуть металлическую полосу.

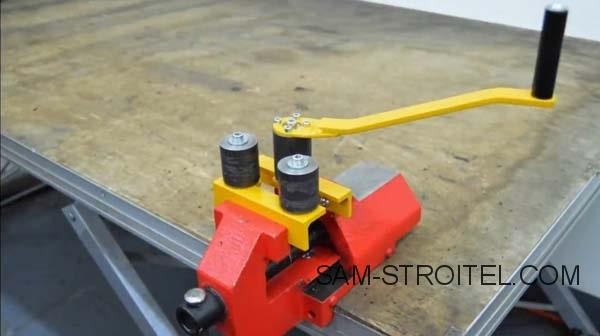

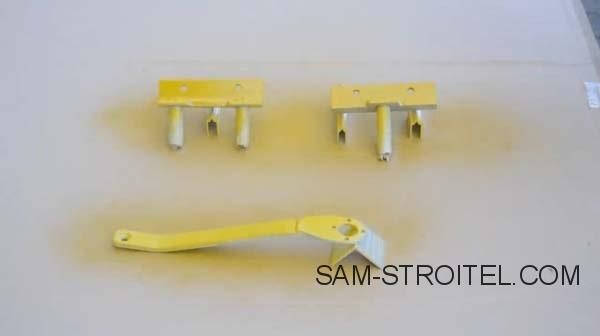

Самоделку осталось покрасить и можно пользоваться.

В этом видео можно посмотреть самодельный станок в работе:

Предлагаем ознакомиться с аналогичным самодельным станком для гибки металла.
