Самодельный фрезерный станок по металлу (47 фото)

0 409

Фрезерный станок по металлу изготовленный своими руками, подробный фото отчёт по изготовлению самоделки.

Всем доброго времени суток! Хочу показать процесс изготовления своего самодельного фрезера.

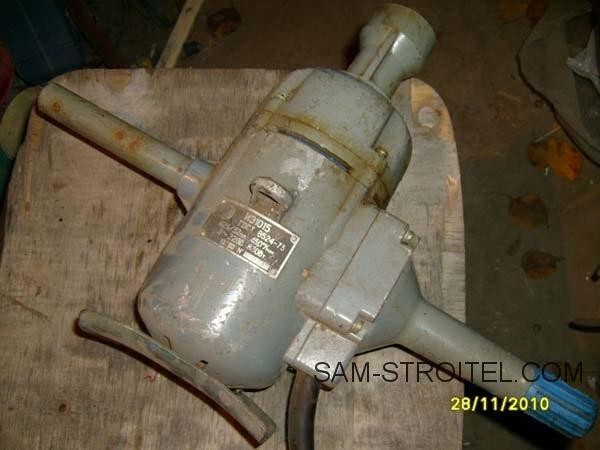

И так: после изучения тем по постройке самодельных фрезеров я покопался под верстаком и извлек на свет — две малых продольных подачи — назовем их каретками, две поперечных подачи без ответных ластохвостов (т.е. только верхние части), двух координатный столик от сверлилки 2м112, и обрезки швеллера шириной 140 мм, в качестве шпинделя я хотел сначала использовать вот такую дрель:

Самодельный фрезерный станок по металлу (47 фото)

Заменил подшипники с шариковых на конусные роликовые, но никак не решался вопрос по креплению цанг- шомпол не воткнеш а гайку накидную резать — опыту маловато, да и смотрелся бы такой фрезер как откровенная халтура, короче шпиндель пока в сторону, а займемся станиной.

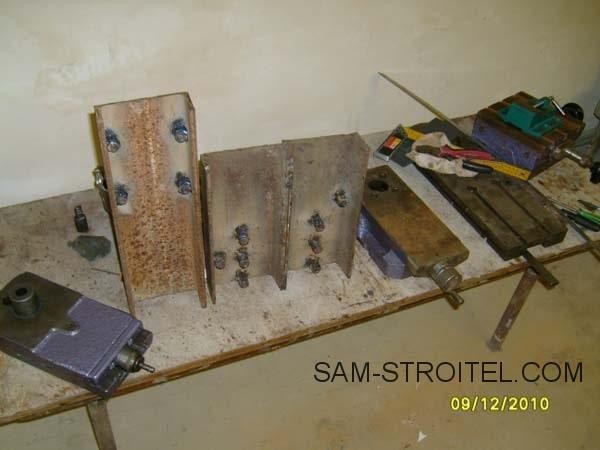

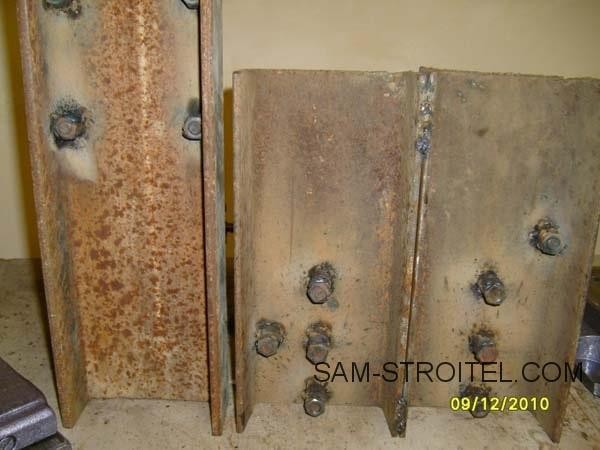

Взял куски швеллера, два одинаковых сварил вместе, разметил и просверлил отверстия под резьбу М 10 для крепления кареток и двух-координатного столика. Нарезал резьбу закрутил болты и навернул гайки по три- четыре штуки, удлиненных не нашел, те гайки которые оказались близко с полкой швеллера обточил на конус (только самые нижние) иначе болты стало выворачивать, гайки обварил, вот что получилось:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

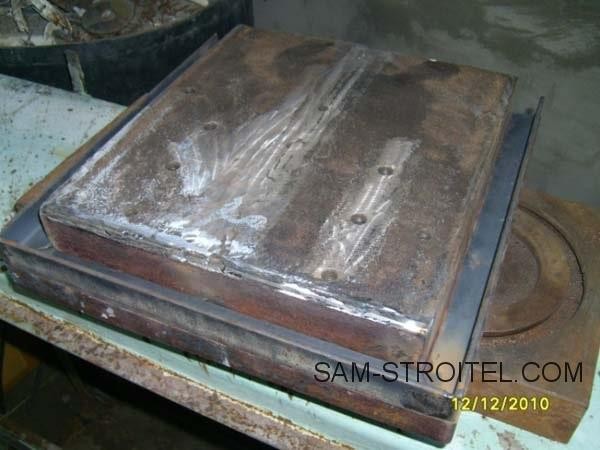

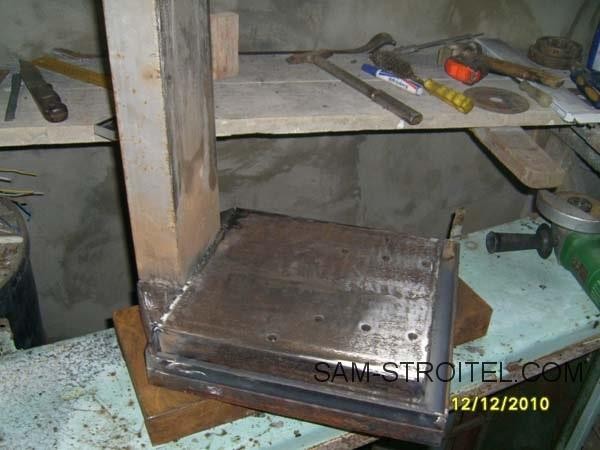

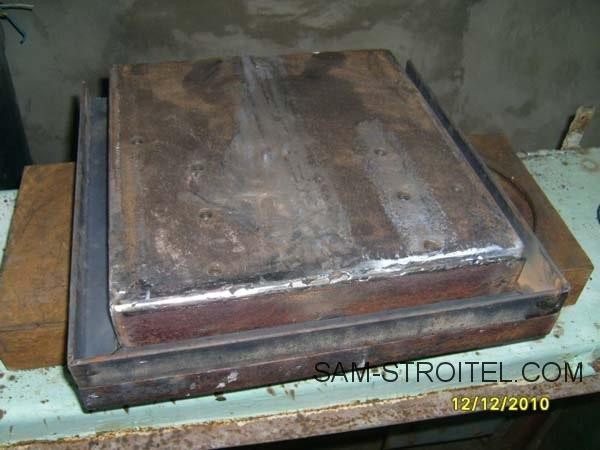

Также  сделал желобок для сбора СОЖ, как на заводских станинах из уголка 25 х 25 мм, а чтобы этот желобок не висел в воздухе, а также чтобы приподнять станину от поверхности стола, чтобы бетон залился выше образовавшихся перегородок — эти уголки обварил еще полосой 25 х 4 мм:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

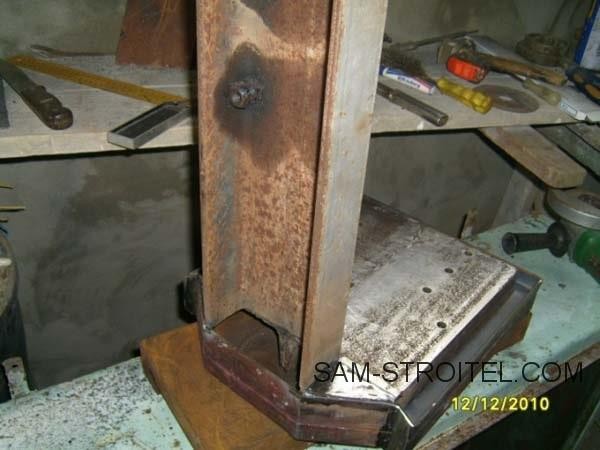

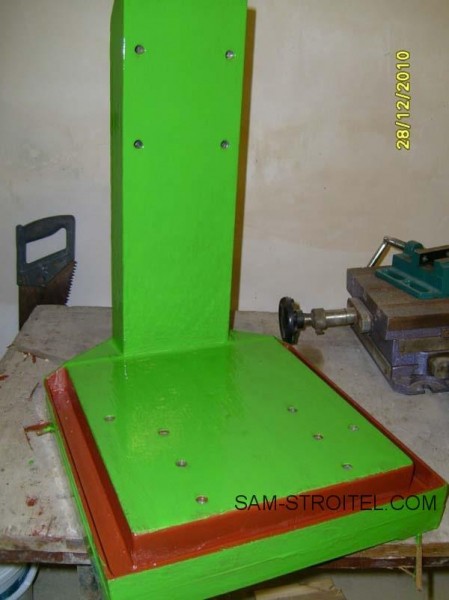

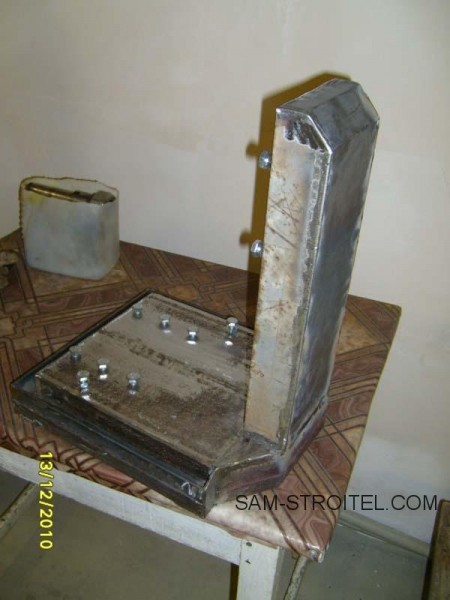

Стойку приварил к станине только передним краем, а затем два раза обнял полосой сзади, косынками заварил плечики станины, но когда все остыло померил угольником, а прямого угла нету — стойка немного отвалилась назад:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

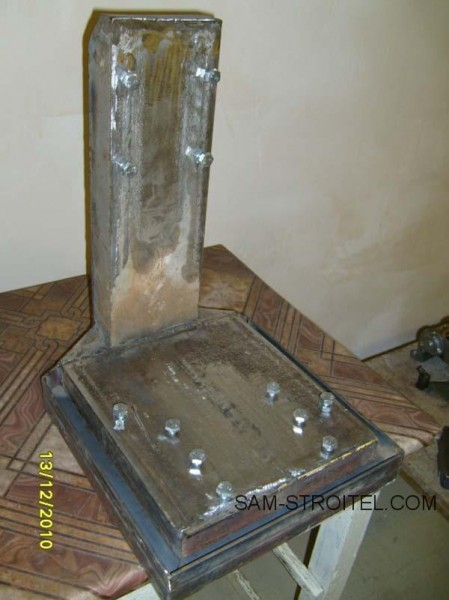

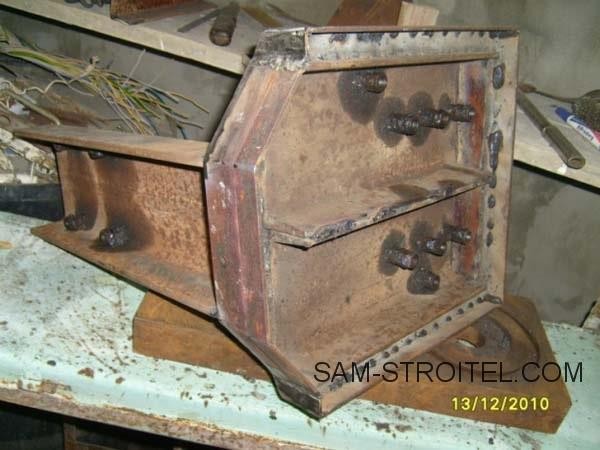

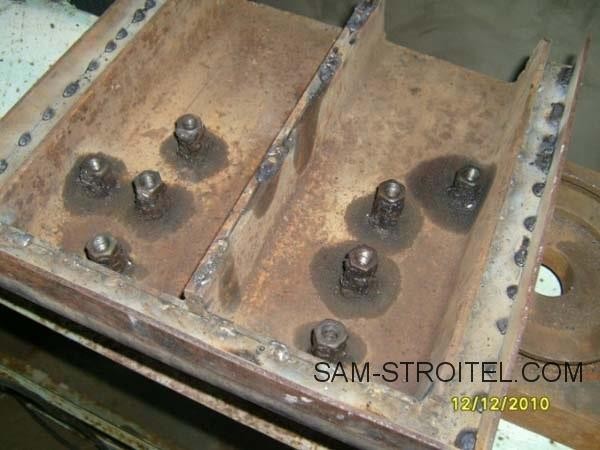

Затем, прогнал метчиком резьбы — ох и тяжко болты выкручивались после сварки — вкрутил свежие болты, замазал пластилином торцы гаек чтобы бетоном болты не прихватило и металлом 2 мм заварил заднюю стенку стойки:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

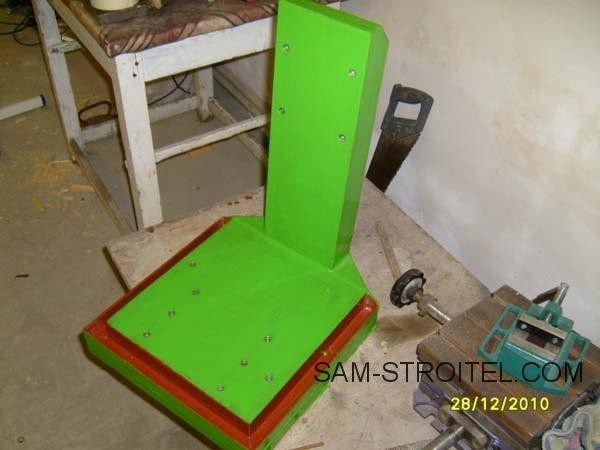

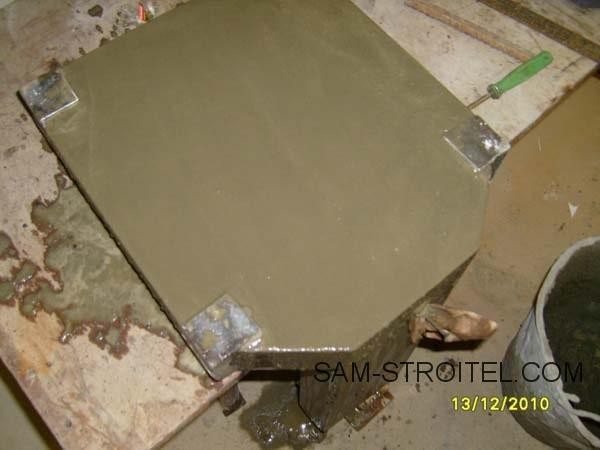

Залил бетон (1 к 2 — цемент М500, песок и щебень гранитный, где то около ведра).

Самодельный фрезерный станок по металлу (47 фото)



Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

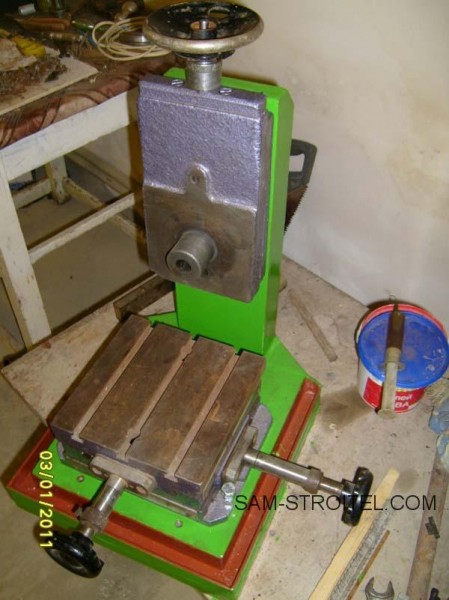

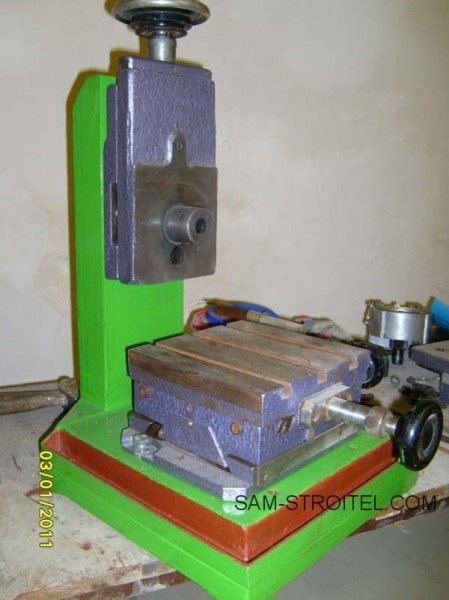

Примерил навесное оборудование.

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

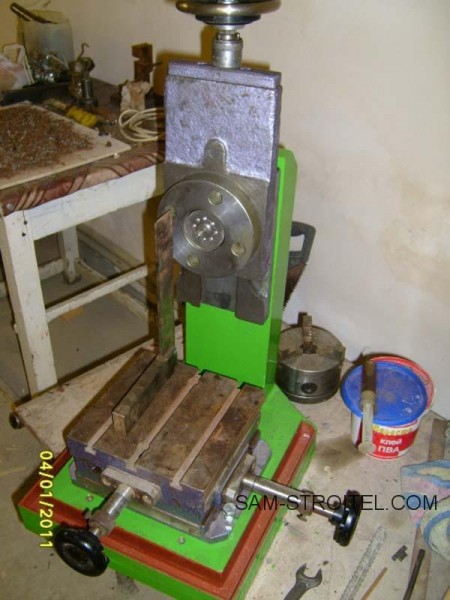

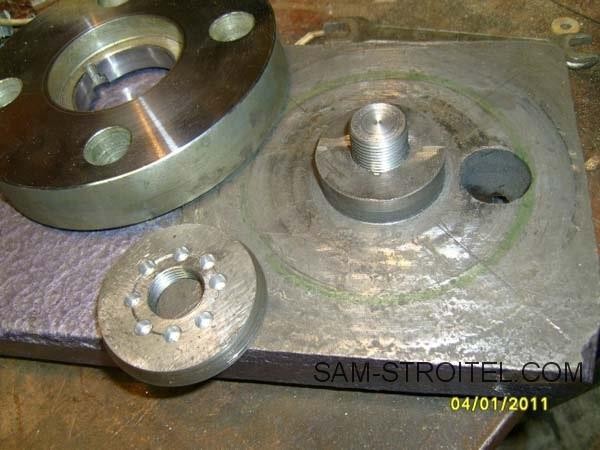

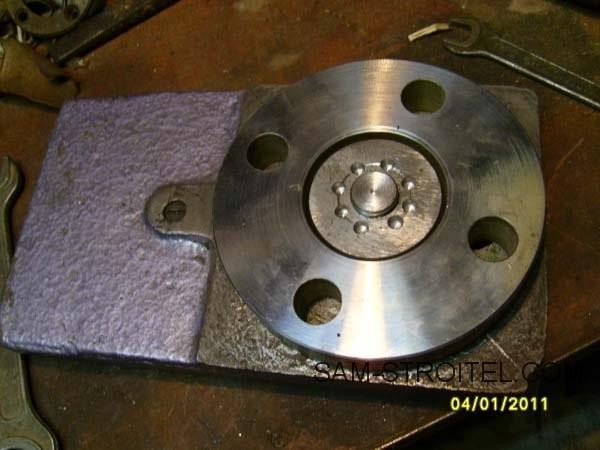

Дальше занялся поворотной площадкой для шпинделя — попался в руки фланец не знаю от чего — проточил внутреннее отверстие для посадки на «пенёк» от резцедержки на каретке. Сам пенек, я отпилил болгаркой по высоте фланца, родной болт обрезал по длине и нарезал резьбу м20*1,5, выточил гайку толщиной 8 мм, а так как все сделано в потай, грани не нарежешь, то насверлил отверстий под ключ от болгарки:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

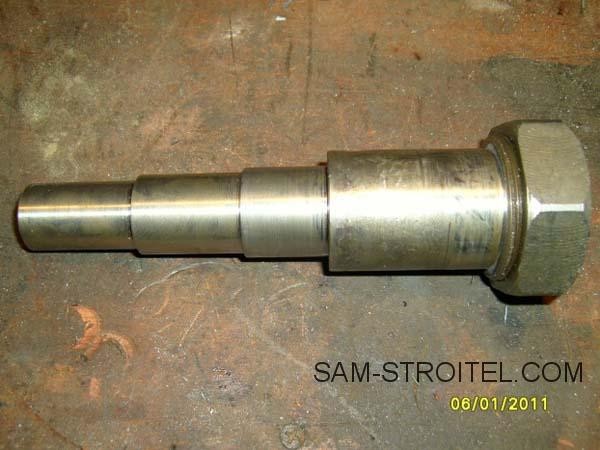

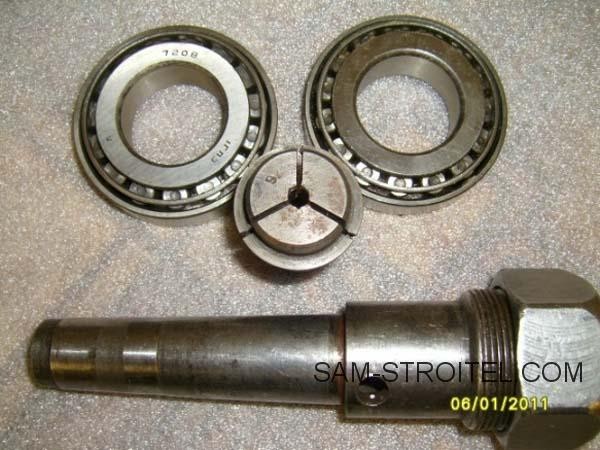

Теперь шпиндель, есть у меня такой патрон с км4: и набор цанг к нему. Долго я боялся его трогать, но решился, первым делом обрезал гайку, уж больно здоровенная была. Потом зажал в токарный, балванку, проточил под диаметр цанги на 18 и зажал ее не вынимая из станка этим патроном — проверил на малых оборотах — биения нет -подпер конусом и снял лишнюю теперь уже резьбу и заодно проточил это место под посадку Ф40 мм подшипника №208-конусного а предыдущую посадку ф30 мм под 206, получилось довольно точно:

Самодельный фрезерный станок по металлу (47 фото)

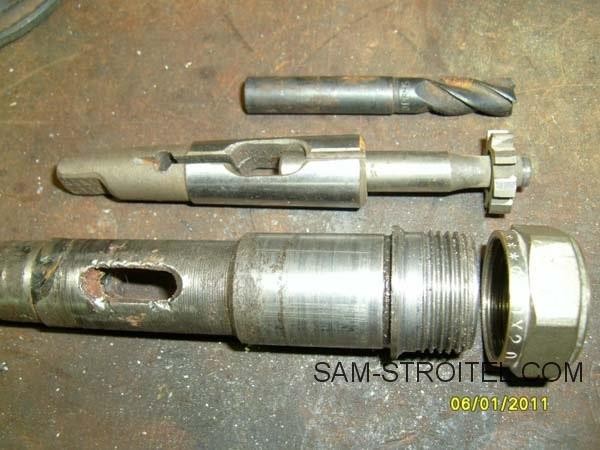

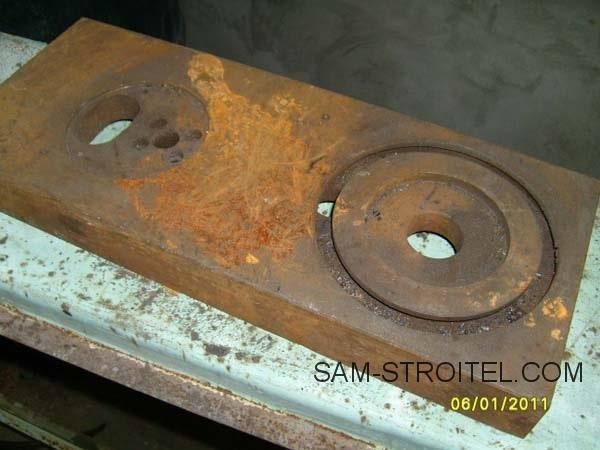

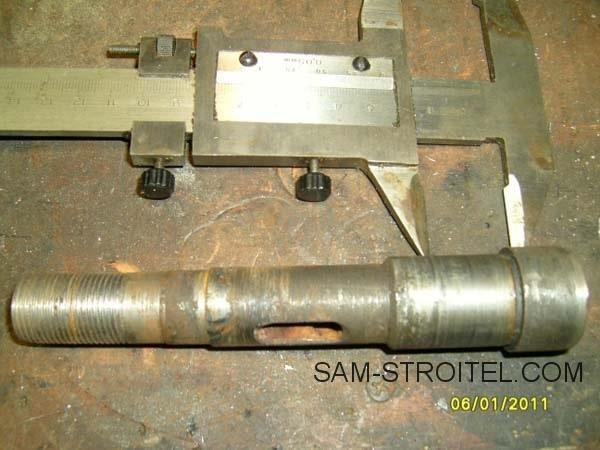

Но нет материала, чтобы выточить корпус и поэтому откладываем его в сторону, а вынимаем то что есть: несколько корпусов подшипников, вал с КМ2 от такой же дрели как в начале темы, вот теперь попрошу не бить ногами, вал изначально был коротковат и я его удлинил — напрессовал кусок полдюймовой трубы, обварил, проточил новую посадку и под резьбу которую и нарезал еще просверлил отверстие под шомпол так как окошко окажется внутри шпинделя да и цанги держать надо чтоб не вываливались.

Самодельный фрезерный станок по металлу (47 фото)

Но цанги то, не под шомпол и мне их стало жалко сверлить, нарезать, и я просто нарезал резьбу на валу.

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

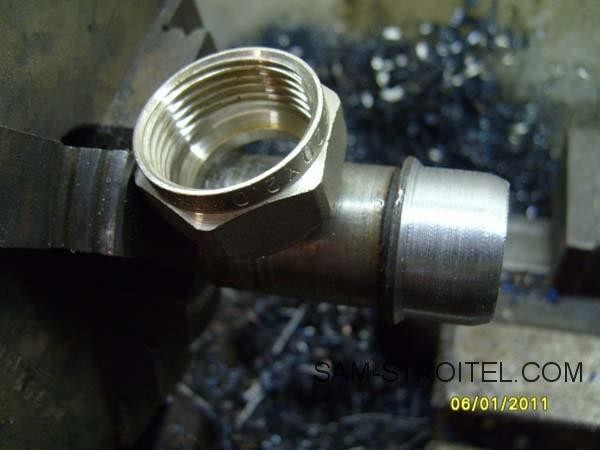

Токарь я, начинающий, станком резать не умею, а такого диаметра лерка попалась тока 3/4 дюйма, ну и что, зато гайка прекрасно подошла от металлопластиковой фасонины.

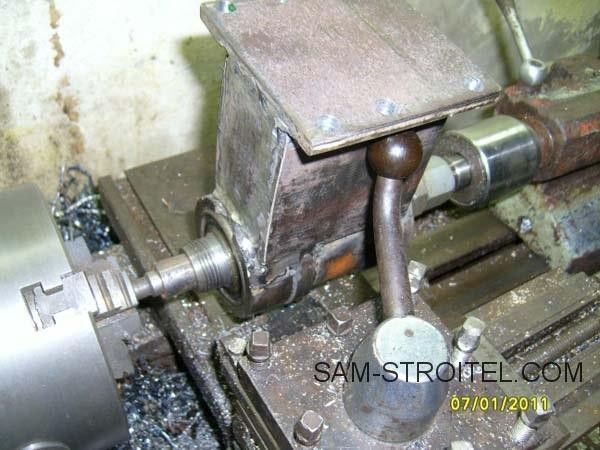

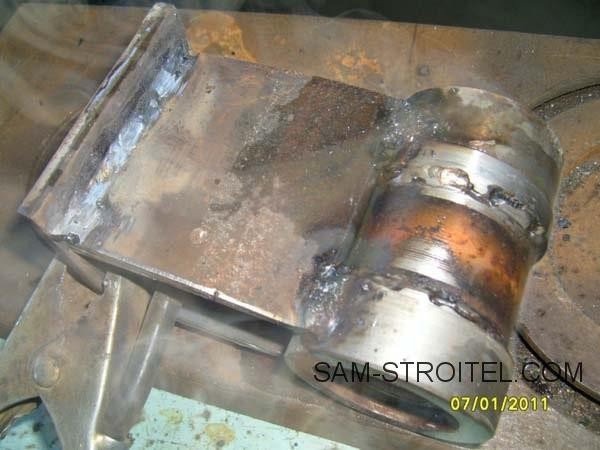

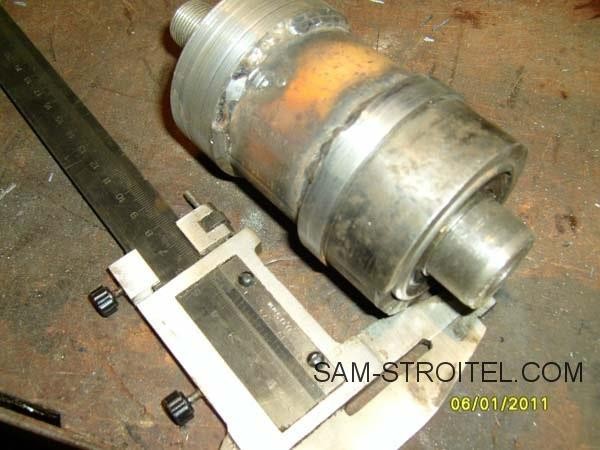

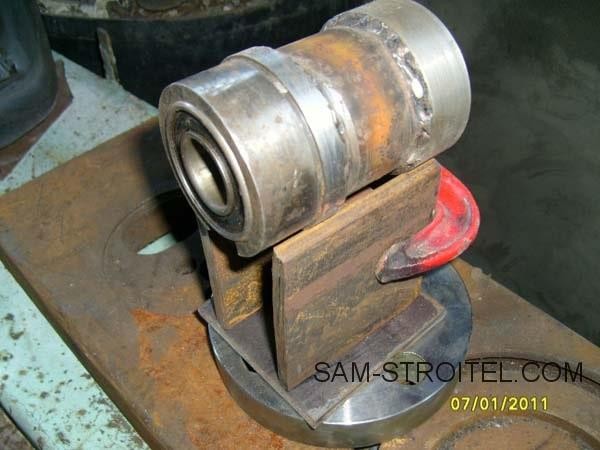

Теперь о шпинделе вкратце — два корпуса причем в нижний влезли сразу два подшипника -шариковый и роликовый конический между ними кусок трубы и сварка.

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

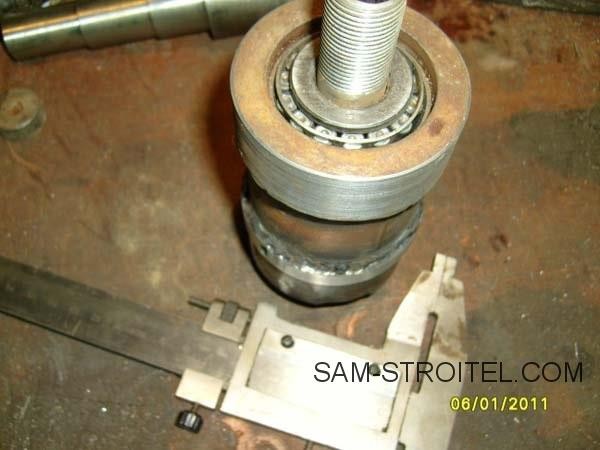

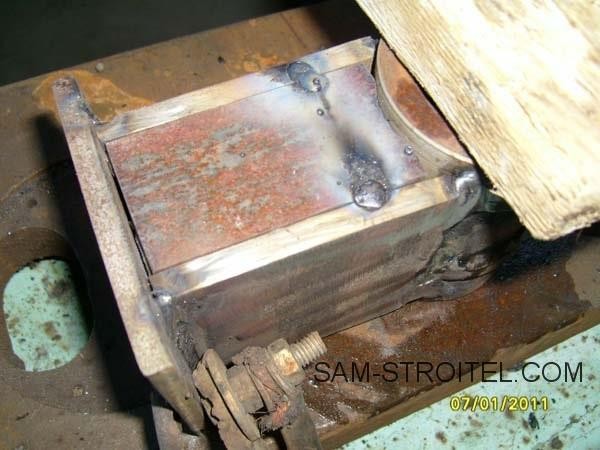

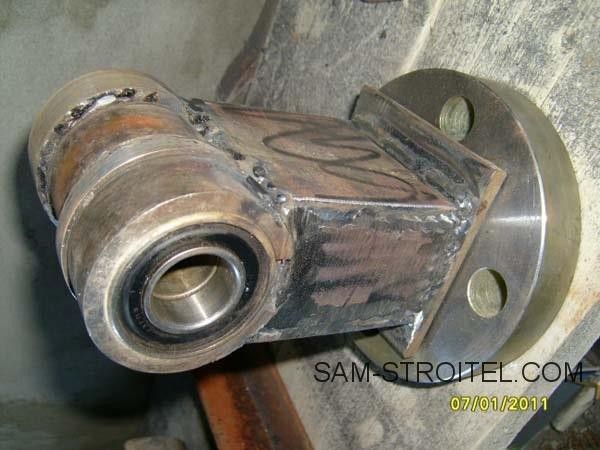

Перед тем, как варить все в сборе с подшипниками стянул гайкой и чтобы легко крутилось и в процессе сварки короткими прихватками с промежуточным окунанием в воду, результат — крутится, не скажу, что свободно но в общем легко — все таки три подшипника, дальше фотки без писанины:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

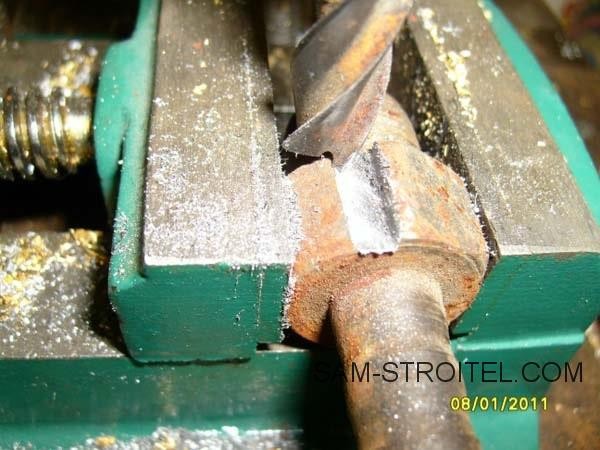

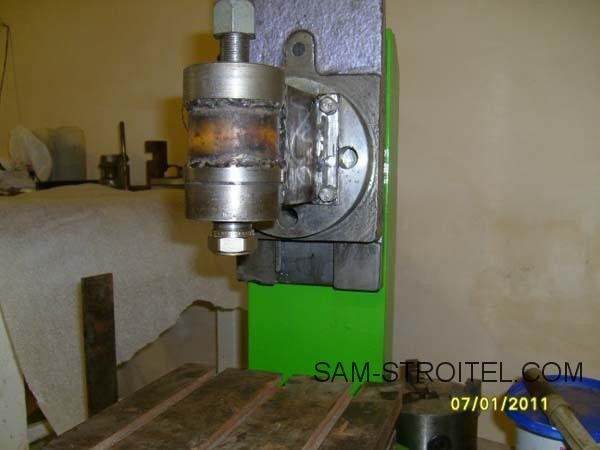

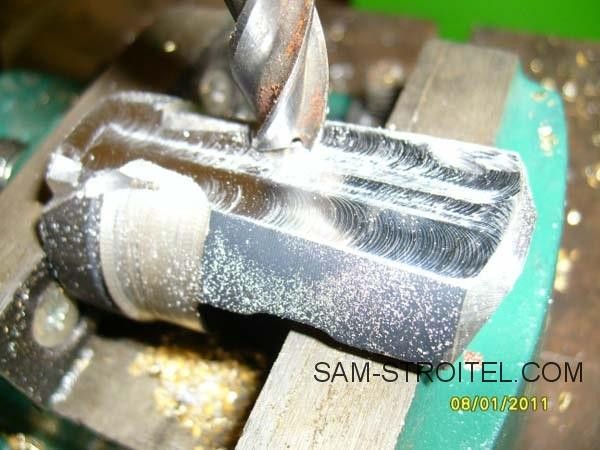

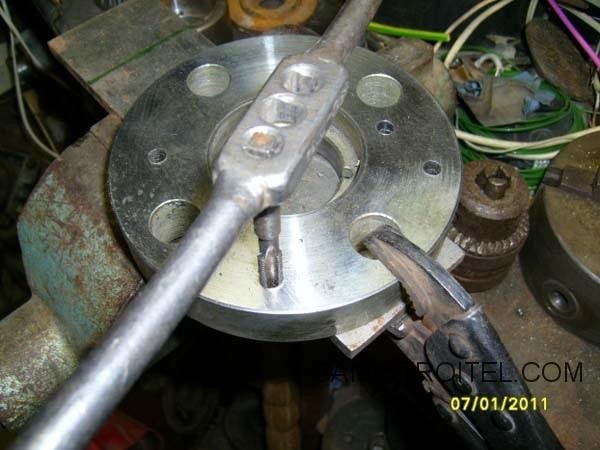

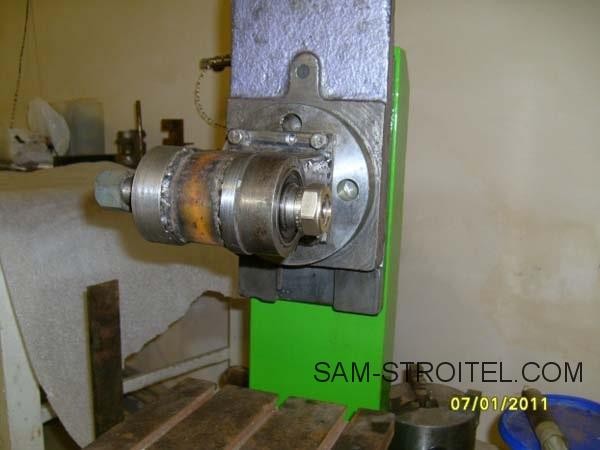

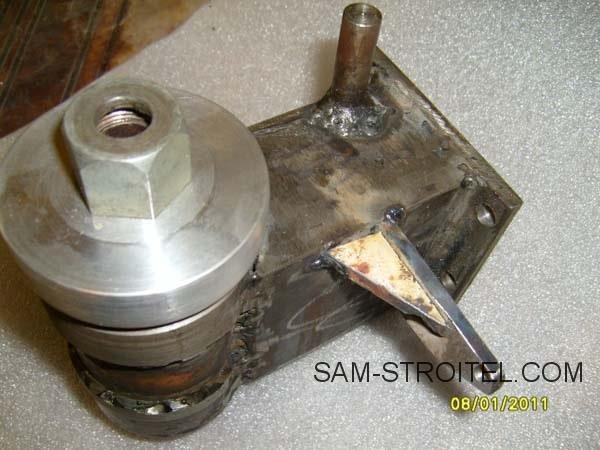

В результате,  получился вот такой шпиндель, далее сверление нарезание, обкатка:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

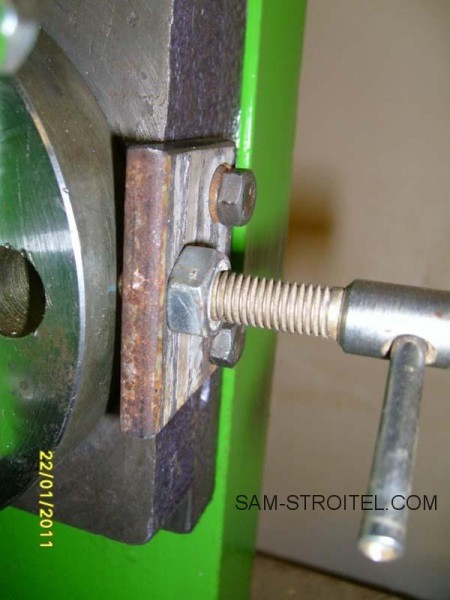

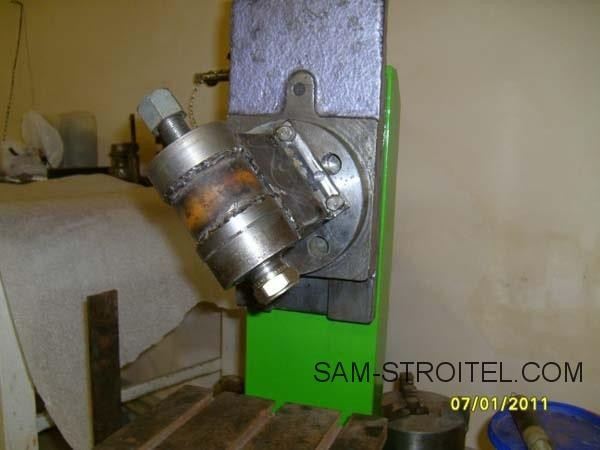

Может, кто то, скажет — жесткости мало — скажите где? Металл 8 мм, еще будут скептики, что рабочий конец фрезы уходит за габариты столика — сразу опережаю отвечаю — на шпинделе просверлены лишние отверстия также и во флянце т.е. шпиндель ставится выше открывая гайку центральную для именно работы под углом, а это обычное положение и еще столик этот временный только для настройки станка а в перспективе стол будет этот:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

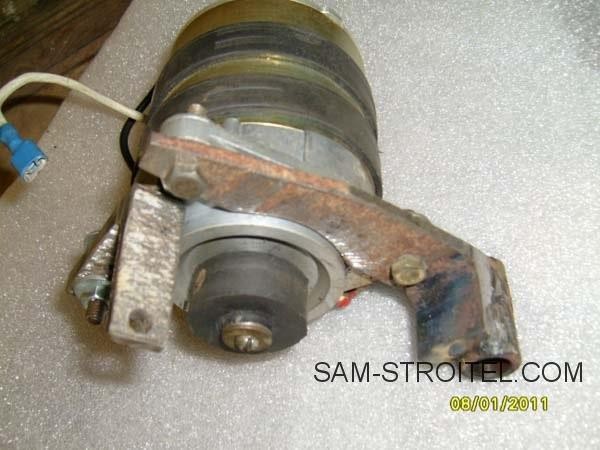

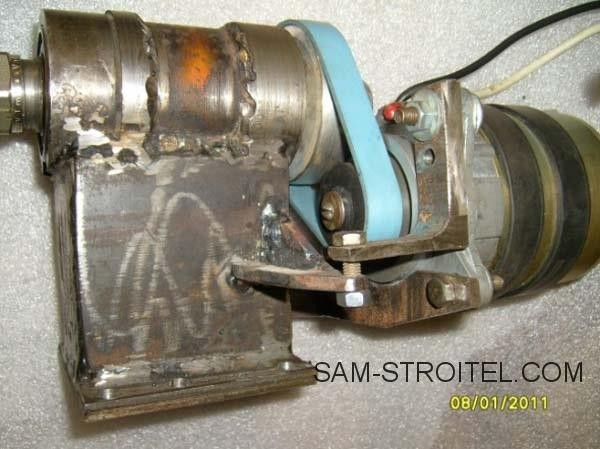

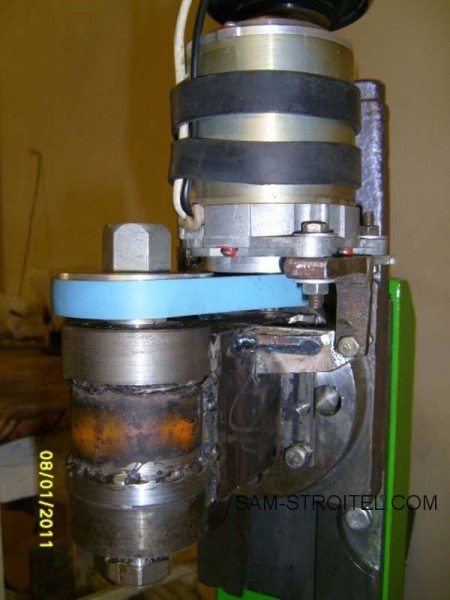

Достался мне вот такой, электродвигатель на 340 ватт, 12 вольт. На валу была муфточка резиновая с шлицевой посадкой, а так как шкив с шлицами я изготовить пока не могу, то решил оставить эту муфту и применить плоский ремень.

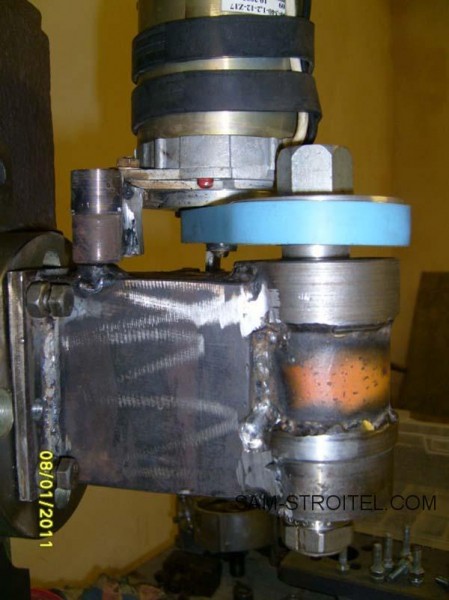

Чтобы он не сваливался, просверлил в валу отверстие и нарезал резьбу м5, дальше из обрезков швеллера сделал два кронштейна — один для крепления этого мотора другой для натяжения ремня, на шпиндель выточил шкив из остатков д16т и нарезал в нем резьбу, чтоб не заморачиваться со шпонкой, и законтрогаил это все, еще приварил пенек и кронштейник с боку:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

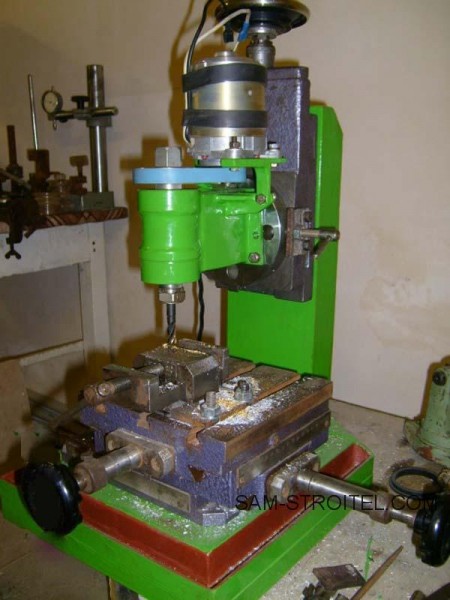

В общем, получился самодельный фрезерный станок своими руками. Осталось поставить трансформатор, выпрямитель и регулятор оборотов, все это закреплю сзади на стойке в коробке. Регулятор попробую использовать от шуруповерта тока микруху вынесу на стойку вместо радиатора и к кнопке надо приделать винт чтоб вращением регулировать или заменить обычным резистором или выкинуть пружинку из кнопки.

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Боялся что ремень будет слетать — нет как вкопанный даже не ёрзает по шкиву и не буксует, вот фото долгожданной стружки:

Самодельный фрезерный станок по металлу (47 фото)

Самодельный фрезерный станок по металлу (47 фото)

Автор самоделки: Андрей Борисович. г. Волгоград.
