Самодельный электроскутер сделанный из старого мопеда: фото переоборудования мопеда в электроскутер с описанием самоделки.

Старый мопед или велосипед можно переоборудовать под электроскутер, как поступил автор этой самоделки. В результате Вы получите экономичное средство передвижения для поездок, на одной подзарядке хватает проехать расстояние 20 — 30 км.

Для переоборудования мопеда автору понадобились следующие материалы:

  • Электродвигатель (здесь использован MY1020 48V мощностью 1000W).
  • Литиевый аккумулятор из аккумуляторных батарей ноутбуков.
  • Контроллер для двигателя.
  • Зарядное устройство на 48 V.
  • Провода, и пр.

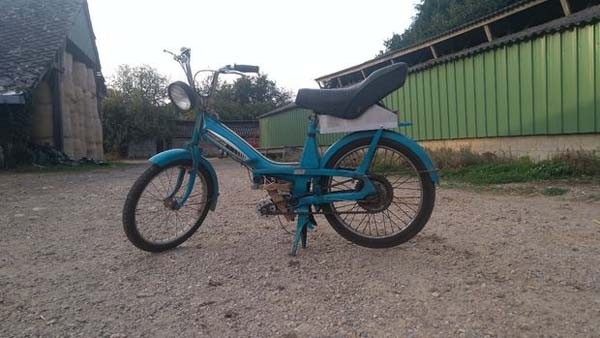

Далее на фото показан процесс переоборудования мопеда.

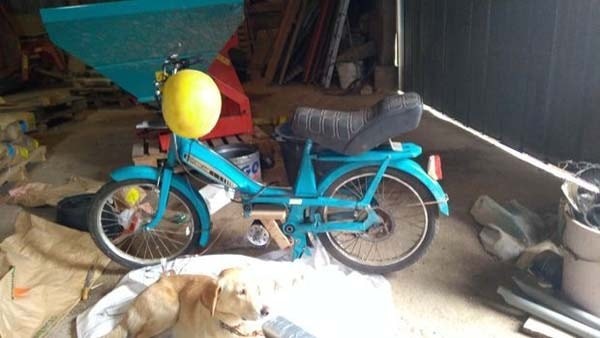

Самодельный электроскутер из мопеда

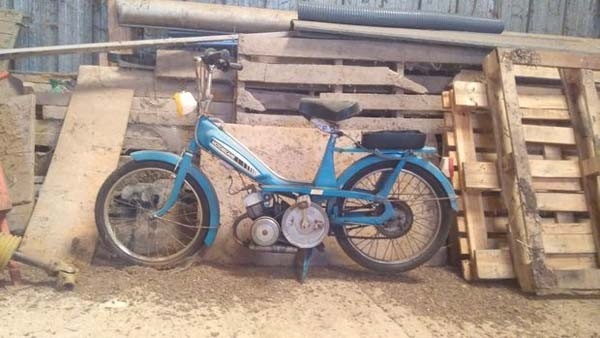

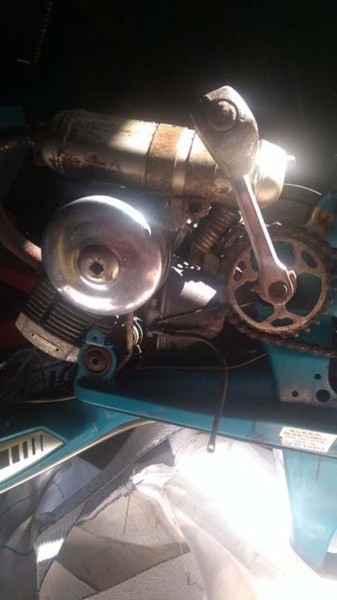

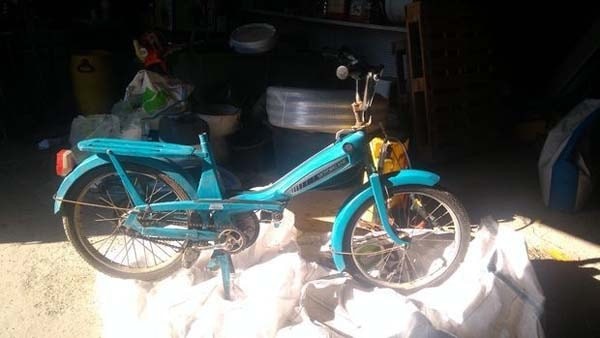

Первым делом автор снял с мопеда двигатель и всё лишнее.

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

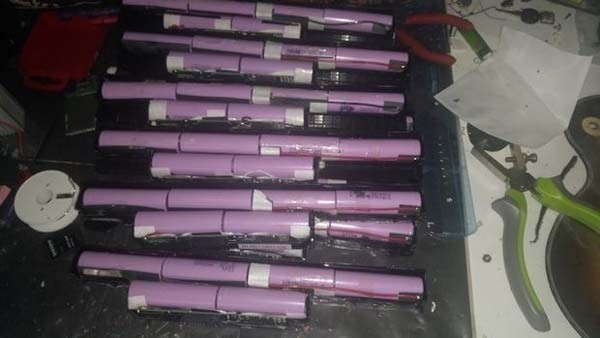

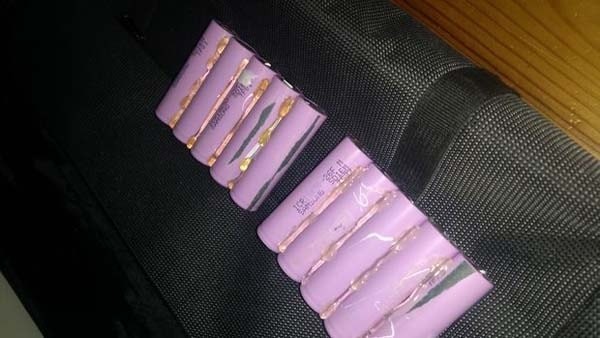

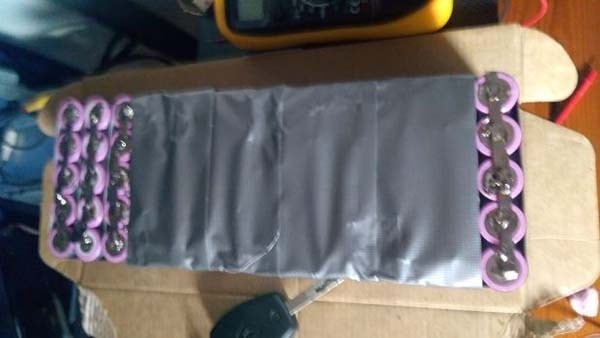

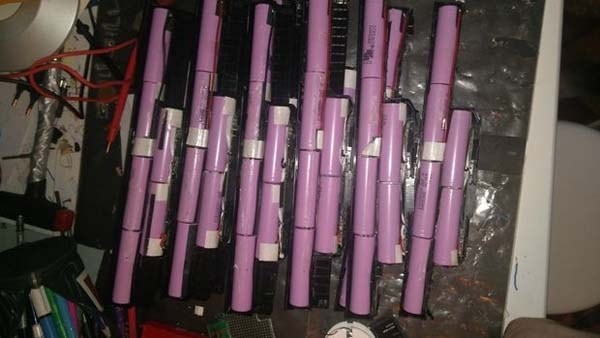

Для питания электромотора нужен аккумулятор, автор приобрел б/у литиевые аккумуляторы для ноутбуков, всего было установлено 13 рядов по 5 ячеек в ряде. В сумме напряжение составило 48.1 V.  По задумке батареи должно хватать на расстояние в 20-30 км.

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

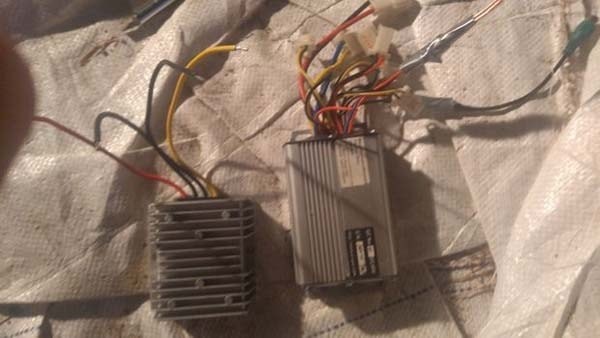

В цепь питания подключил контроллер и установил ручку управления двигателем, а также электрический тормоз. Что касается «дросселя», то он представляет собой потенциометр, благодаря которому регулируется скорость. Ну а что касается тормоза, то сам электромотор можно использовать как тормоз путем замыкания питающих контактов, а лучше использовать резистор. В наилучшем варианте лучше использовать мотор при торможении как способ зарядки аккумуляторов.

Самодельный электроскутер из мопеда

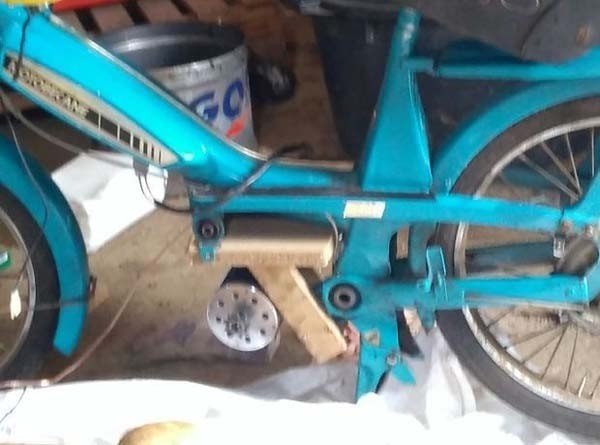

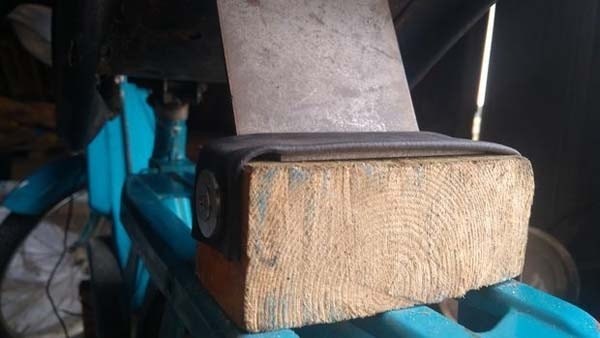

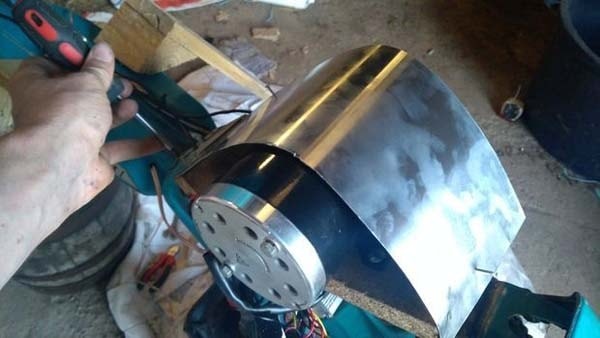

Закрепил электродвигатель так, чтобы ведущая и ведомая звездочка находились в одной плоскости.

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

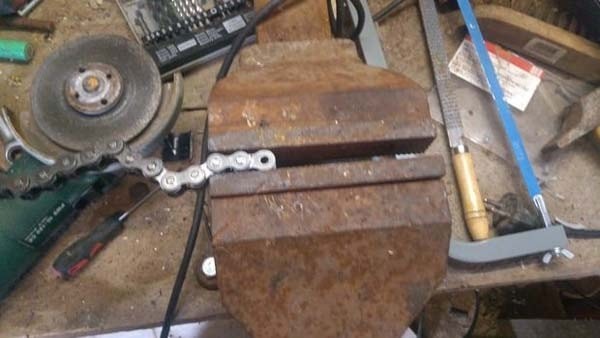

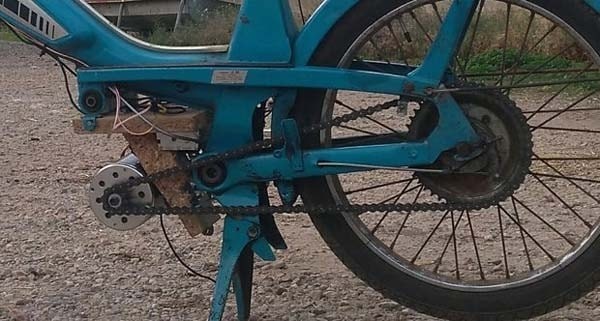

Цепь используется родная от мопеда, только ее пришлось укоротить, ведущая звездочка имеет 9 зуб, а ведомая — 44 зуба.

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

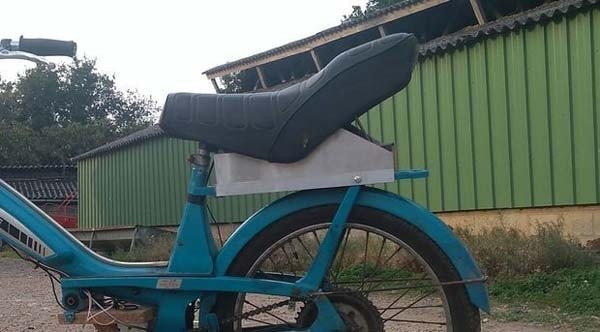

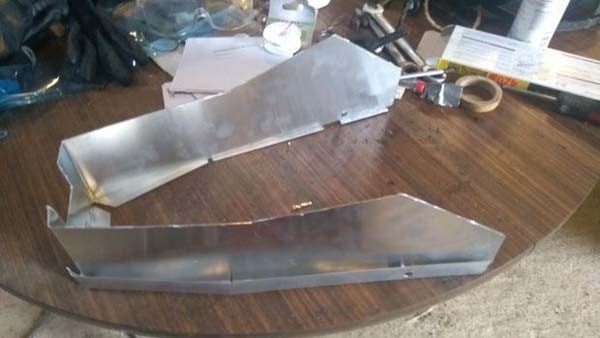

Сделал корпус для батареи из алюминиевого листа толщиной 0.5 мм, а также уголков.

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда

Работа над электроскутером ещё не закончена, но испытания самоделка прошла успешно, электроскутер развивает скорость до 50 км/ч, одной зарядки аккумулятора хватает на 20 км пути. Единственный недостаток — слабый разгон, над этим автор ещё работает.

Самодельный электроскутер из мопеда

Самодельный электроскутер из мопеда
