Самое простое самодельное зарядное устройство, для автомобильного аккумулятора которое можно сделать за полчаса.

Самодельное зарядное устройство имеет компактные размеры, для изготовления устройства не понадобится трансформатор, такие зарядки используются в китайских фонариках.

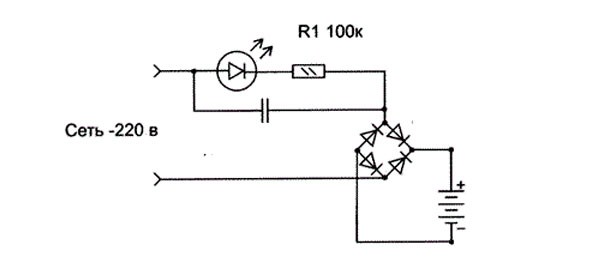

Зарядное устройство для автомобильного аккумулятора схема.

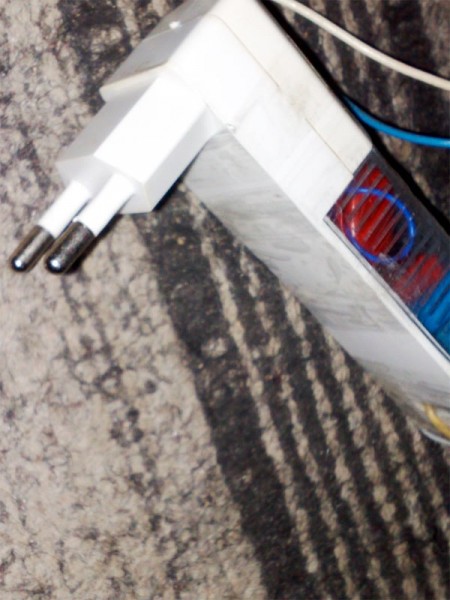

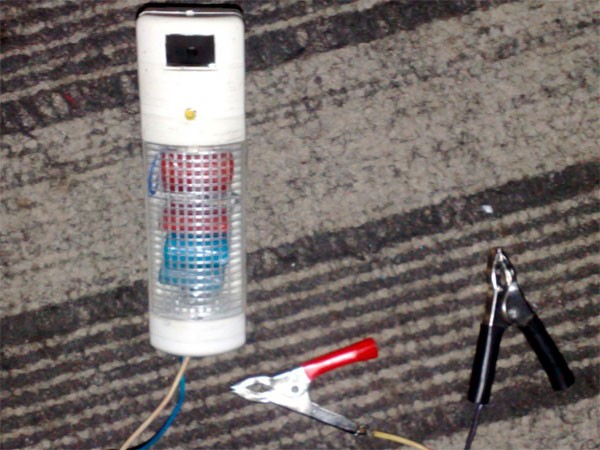

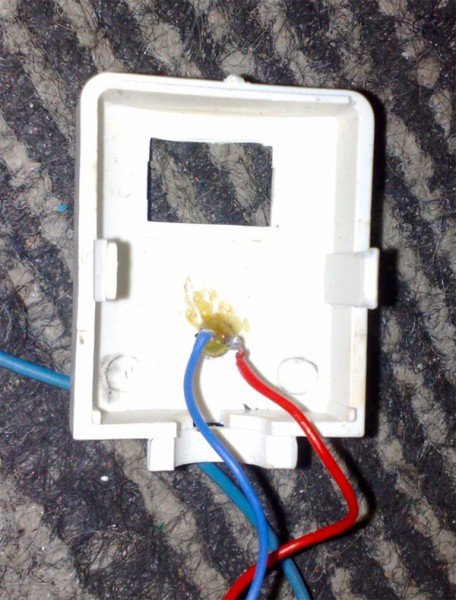

Всё устройство поместилось в корпус от фонарика ночника.

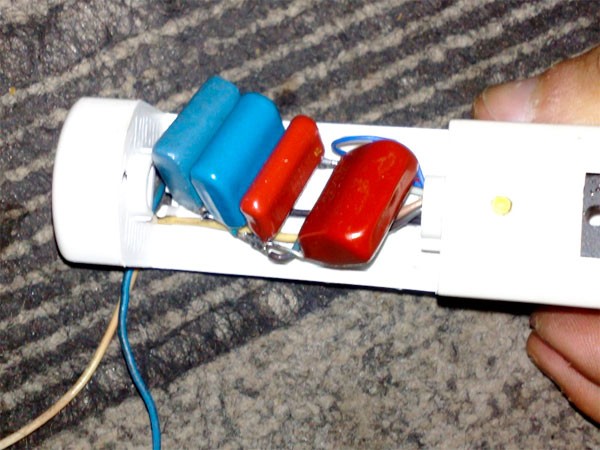

Для изготовления зарядки использованы четыре конденсатора подключенных параллельно, конденсаторы рассчитаны на напряжение 250 V, общая емкость конденсаторов — 8 мкФ.

Но лучше брать конденсаторы, рассчитанные на напряжение более 300 V. Как вариант можно использовать конденсаторы К78-36.

Параллельно конденсаторам для их разряда нужно подключить резистор на 250-300 кОм.

Для диодного моста подойдут диоды Д247 на 10 А. Можно поставить диодный мост BPC 2510 на 25А или KBPC5010 на 50А.

В схему подключён светодиод для проверки наличия напряжения в сети.

Зарядное устройство выдаёт зарядный ток на 1 Ампер, при этом напряжение на выходе порядка 180 – 200 V. На подключенном аккумуляторе на клеммах будет 14V, остальное напряжение падает на конденсаторах.
