Самодельное приспособление для вырезания кругов в листовом металле болгаркой

Удобное и простое, самодельное приспособление для вырезания кругов в листовом металле, фото и описание изготовления.

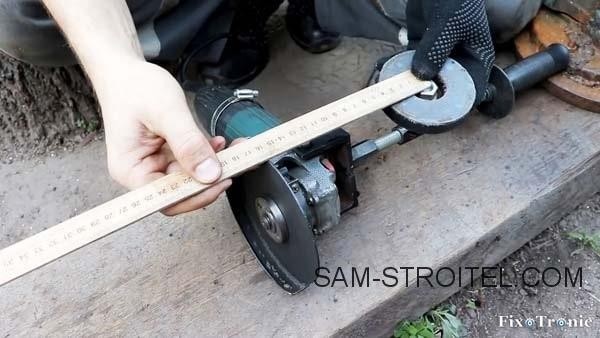

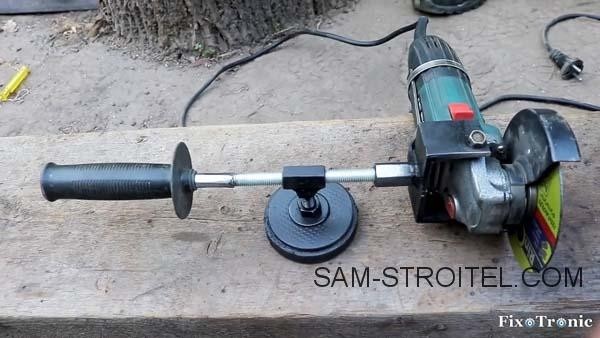

С помощью этого нехитрого съёмного приспособления для болгарки, можно быстро и легко, вырезать круги из листового металла.

Понадобятся материалы:

• Круглый магнит от динамика.
• Стальной уголок.
• Гайки удлиненные, болты и шайбы.
• Шпилька с резьбой по всей длине.
• Металлическая полоса.
• Винты, хомут.
• Клей.

Процесс изготовления самоделки, подробно показан на этих фото.

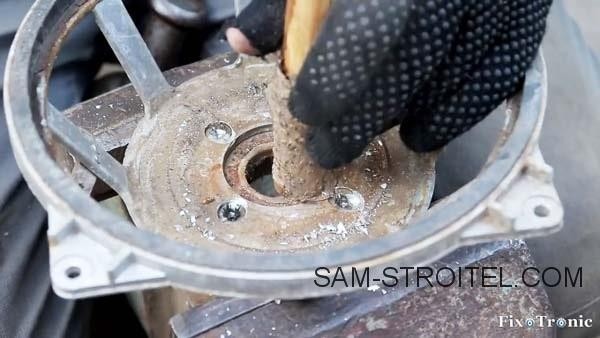

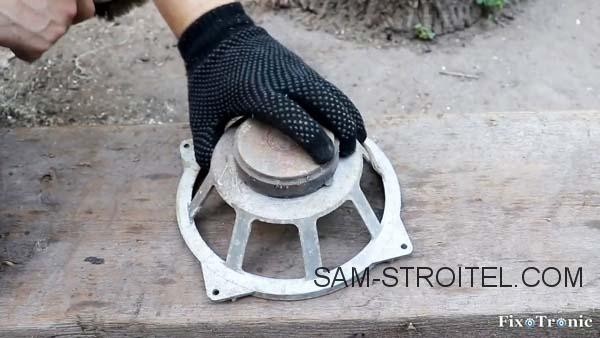

Нам нужно из звукового динамика извлечь магнит. Для этого зажимаем в тиски и высверливаем головки винтов, которыми корзина прикручена к верхнему фланцу. Отделяем корзину с верхним фланцем от постоянного кольцевого магнита и нижнего фланца со стальным цилиндром (керном). Снова зажимаем в тиски корзину с верхним фланцем и с помощью молотка и наставки выбиваем фланец из корзины.

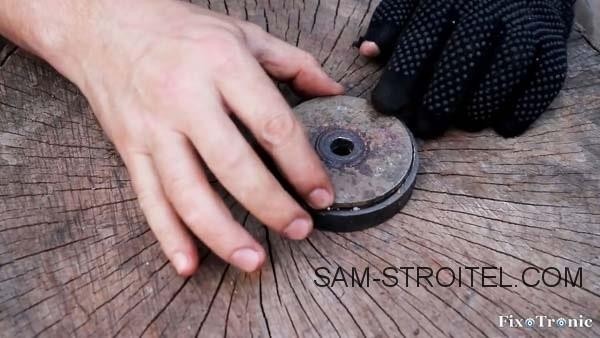

Нам понадобится постоянный кольцевой магнит, верхний и нижний фланец.

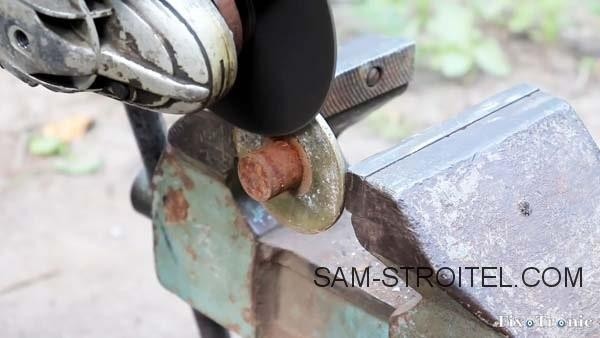

Зажимаем нижний фланец в тиски и болгаркой отрезаем керн у самого основания.

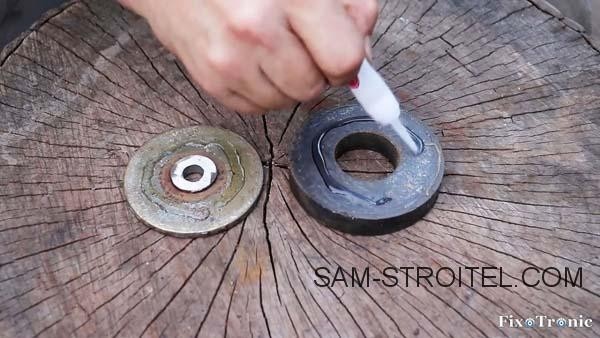

Затем, переворачиваем деталь, в центре сверлим отверстие. Поверхность нижнего фланца со стороны остатка керна и кольцевого магнита покрываем клеем и фланец отростком вниз накладываем на магнит и после центровки фиксируем их.

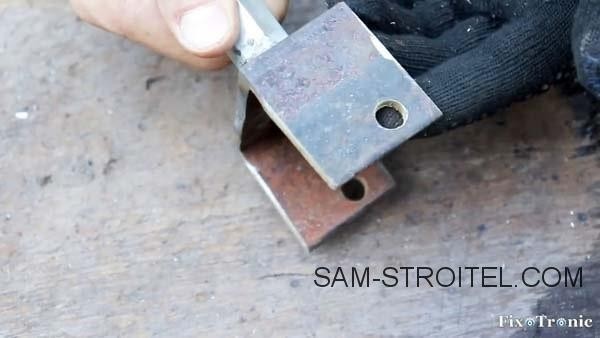

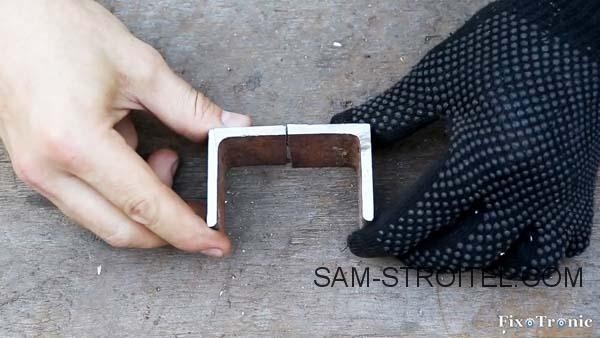

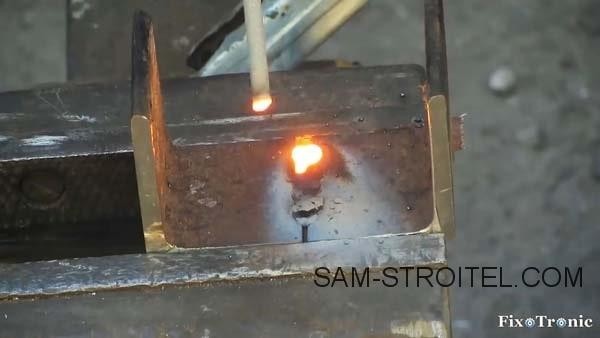

Затем, от уголка отрезаем две одинаковые заготовки длиной по 35 мм. Заготовки привариваем между собой.

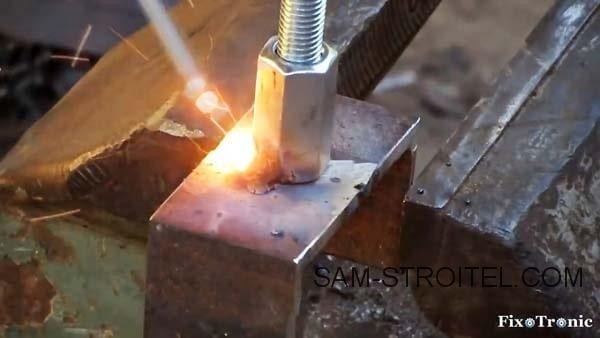

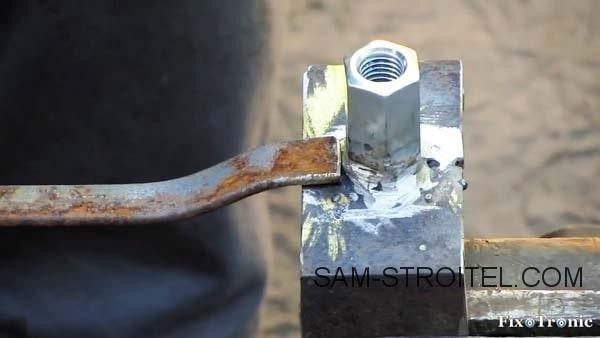

Привариваем вертикально по центру стыка уголков, удлиненную шестигранную гайку, ввернув в нее сверху болт для фиксации гайки при ее обваривании.

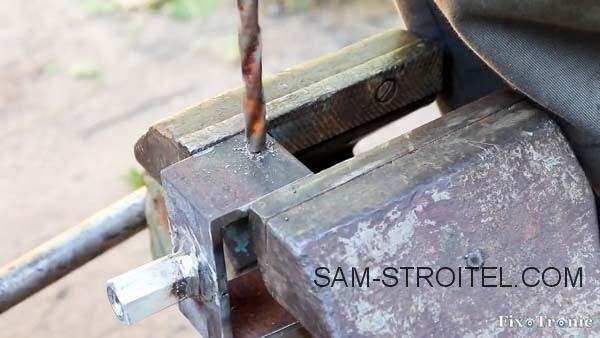

Теперь сверлим два отверстия напротив друг друга.

Берём металлическую полосу, металлическую полоску, делаем изгиб, разводящий концы полоски по двум вертикальным плоскостям.
Располагаем ее поверх и продольно сварочному шву уголков без упора в удлиненную гайку и завариваем полоску-ручку в таком положении.

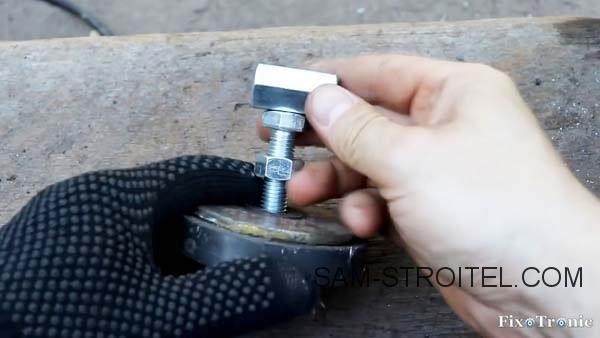

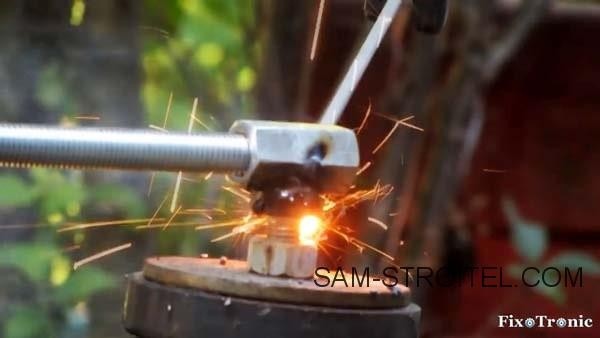

Берём магнит, вкручиваем с лицевой стороны фланца болт с шайбой и гайкой. Поверх головки болта располагаем удлиненную шестигранную гайку и привариваем ее в таком положении.

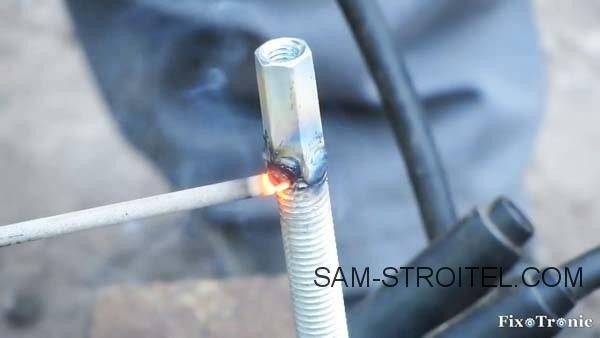

К шпильке, вкрученной в удлиненную гайку на головке болта, с другого конца привариваем такую же гайку, но меньшего диаметра.

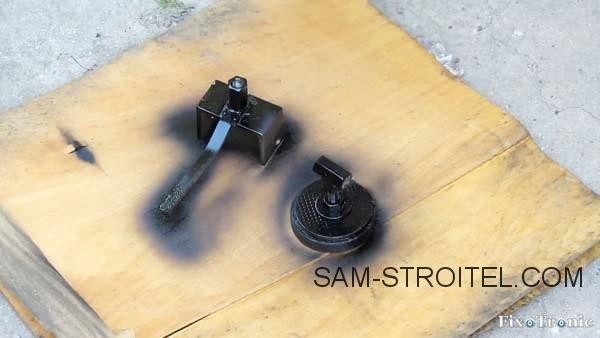

Детали окрашиваем.

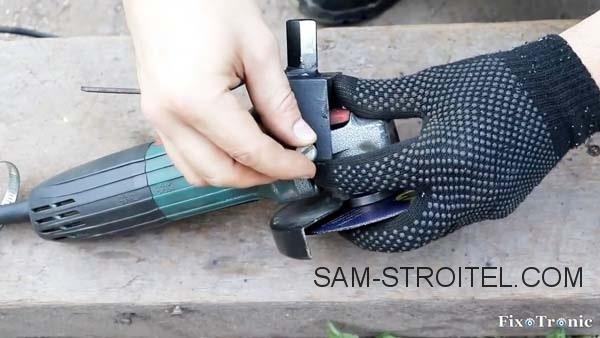

Первый узел накладываем на болгарку так, чтобы отверстия в полках уголков совпали с отверстиями на УШМ, а ручка узла была направлена вдоль корпуса инструмента сверху.

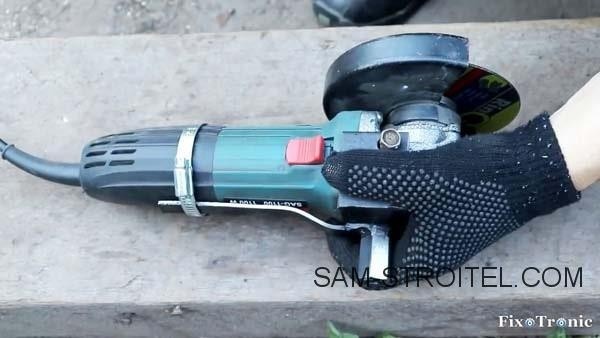

Закрепляем узел на болгарке болтами с двух сторон, а ручку крепим к корпусу хомутом.

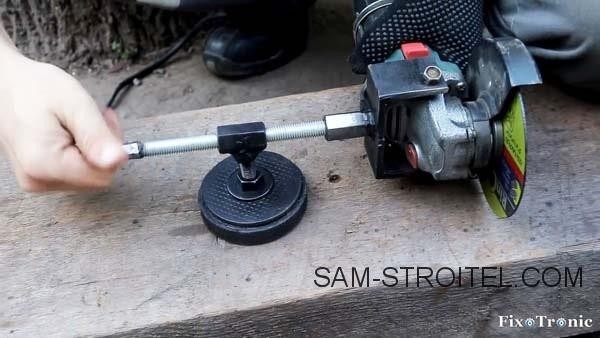

В удлиненную гайку узла с постоянным магнитом вкручиваем шпильку, на конце которой приварена гайка меньшего диаметра.

В гайку на конце стержня вкручиваем ручку с резьбой.

Вращая узел с постоянным магнитом вокруг шпильки, можно увеличивать или уменьшать расстояние между центром гайки (осью вращения) и диском болгарки, что будет равно радиусу круга, который мы собираемся вырезать в листовом металле.

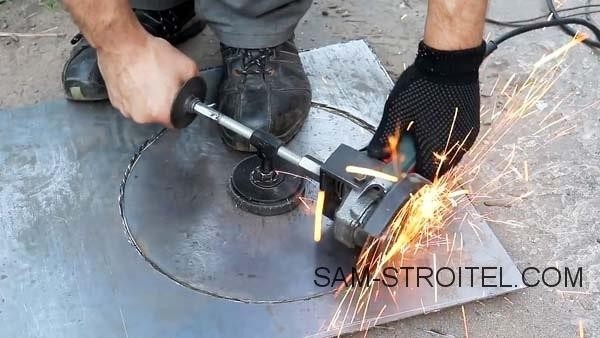

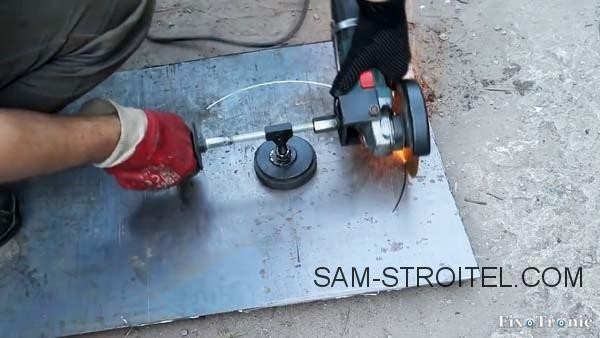

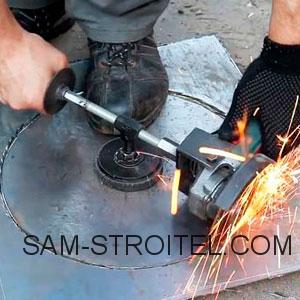

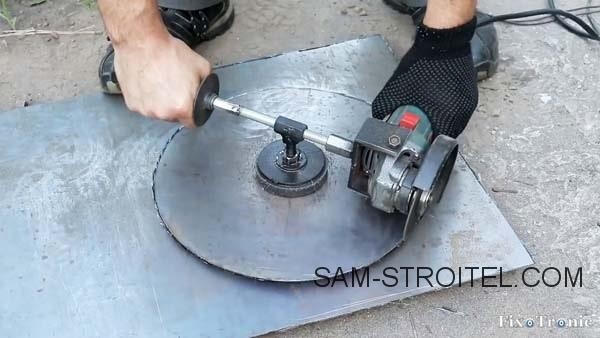

Магнит ставим в центр вырезаемого круга, а болгарку с диском перемещаем за ручку по заданному радиусу, прижимая инструмент к металлу.

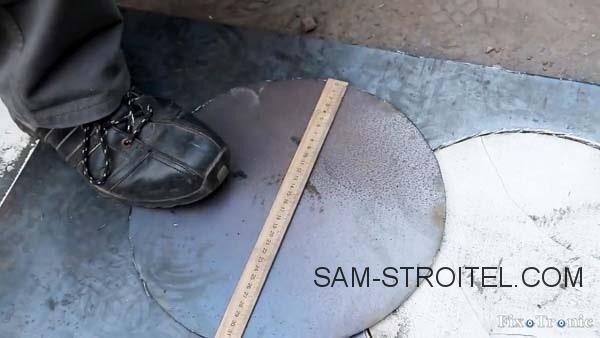

Таким образом вырезаем круг из листового металла, нужного диаметра.

Также рекомендуем посмотреть видео, где автор подробно показывает процесс изготовления этой самоделки.
