Профилегиб своими руками

0 328

Самодельный профилегиб: подробный фото отчёт по изготовлению ручного станка для гибки профиля.

Всем самодельщикам привет! Вот сделал своими руками профилегиб из подручных материалов, токарные работы использованы по минимуму.

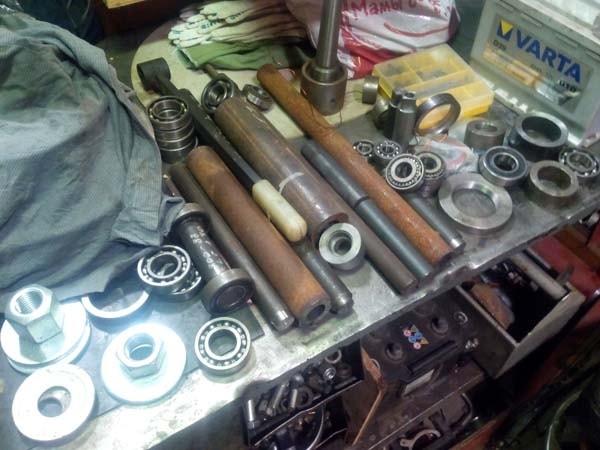

Итак, первым делом подготовил материалы для изготовления станка.

Профилегиб своими руками

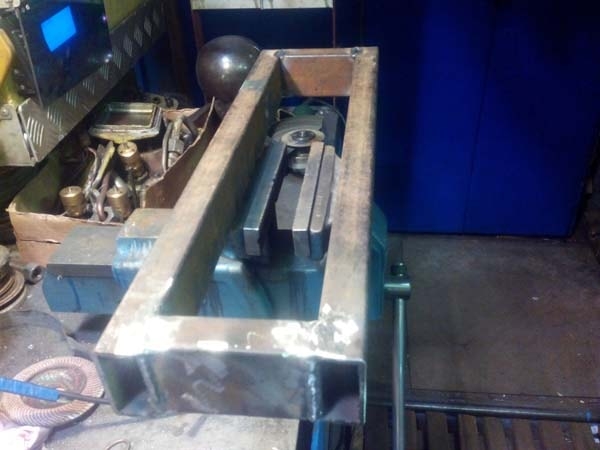

Сделал раму под станок.

Профилегиб своими руками

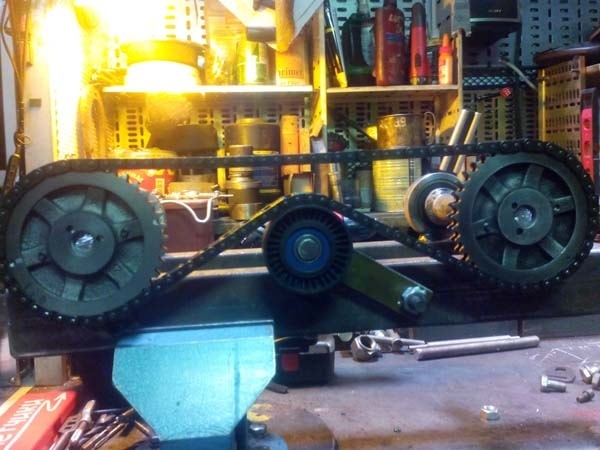

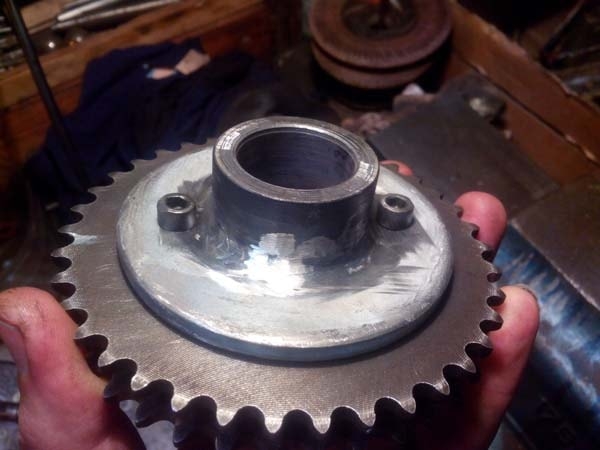

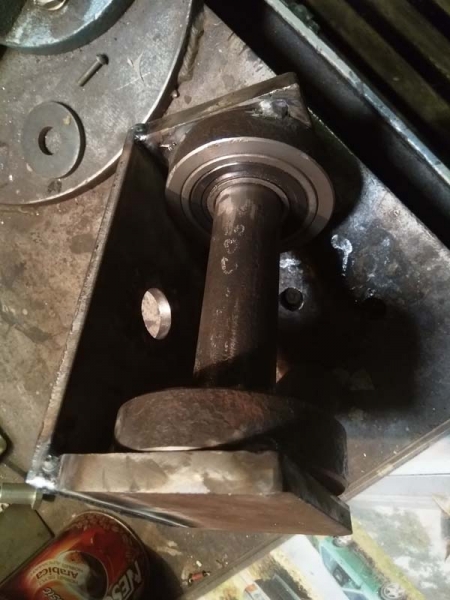

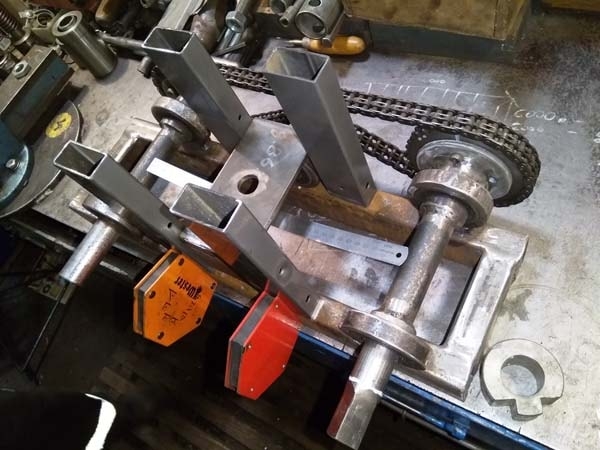

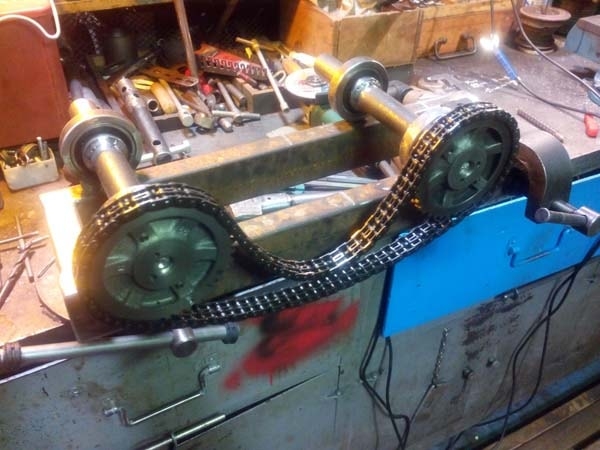

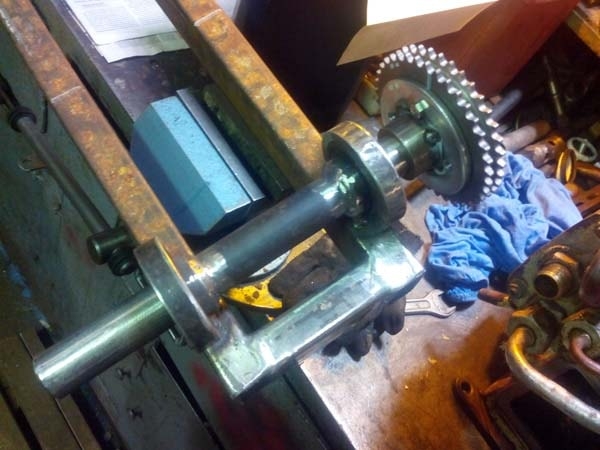

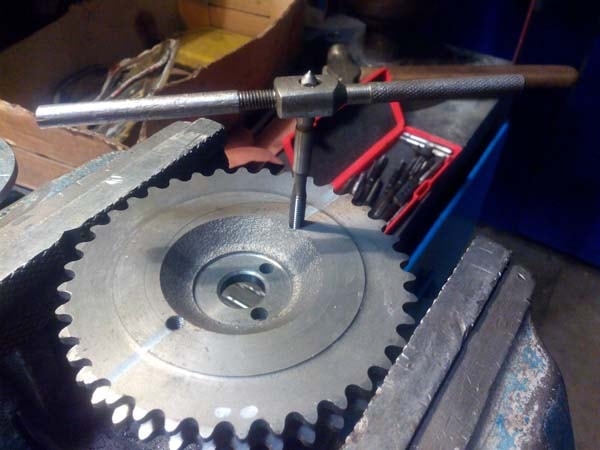

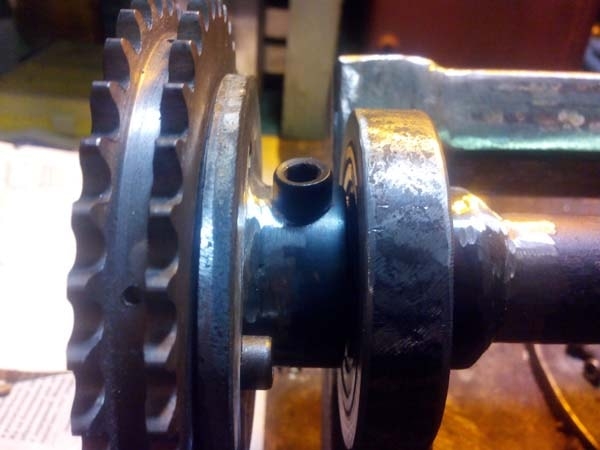

Затем использовал цепь и звёзды от ГРМ ВАЗа. Звезды закрепил к переходным фланцам, а уже фланцы в свою очередь на вал. Диаметр валов — 30 мм. На валы напрессовал подходящие по размеру подшипники. Наружные обоймы уже точил токарь.

Профилегиб своими руками

Профилегиб своими руками

Профилегиб своими руками

Профилегиб своими руками

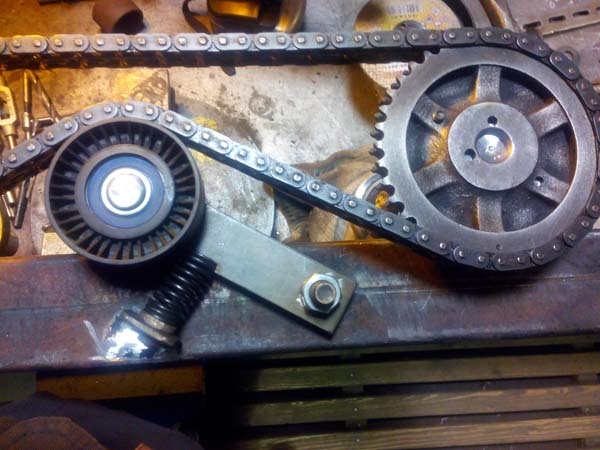

После того, как установил валики на раме — понял, что надо сделать натяжитель для цепи. Взял старый натяжной с Шевроле Нивы и сделал кронштейн.

Профилегиб своими руками

Прижимной ролик прижимается пружиной.

Профилегиб своими руками

Профилегиб своими руками

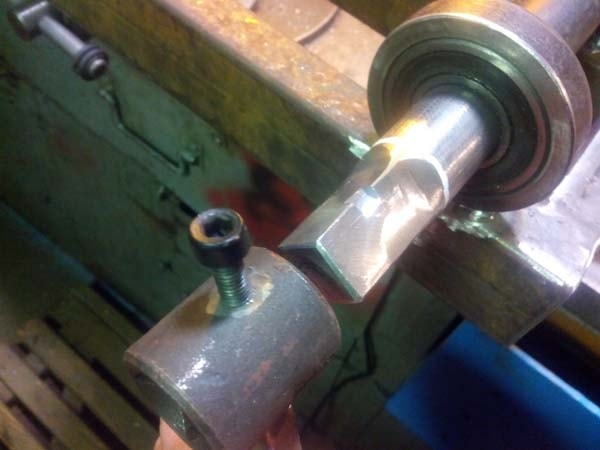

Под рукоятку выточил на валу квадрат.

Профилегиб своими руками

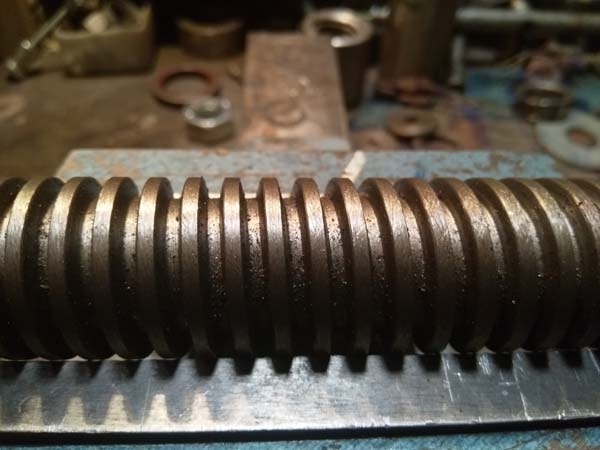

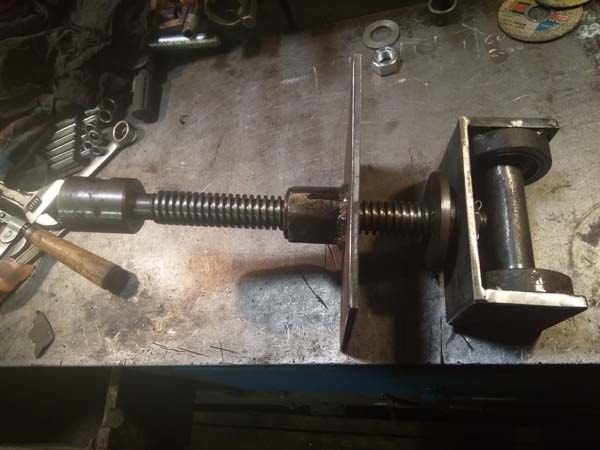

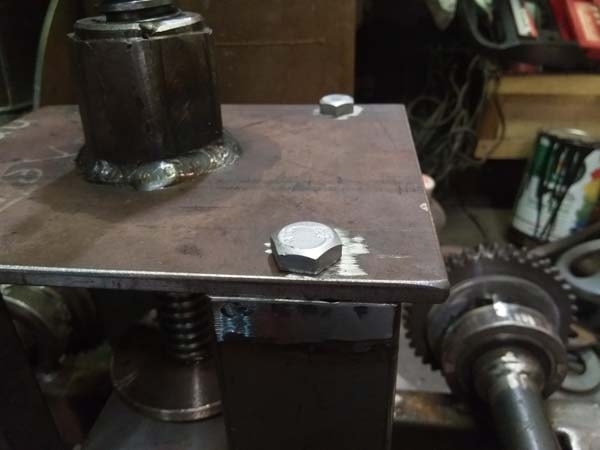

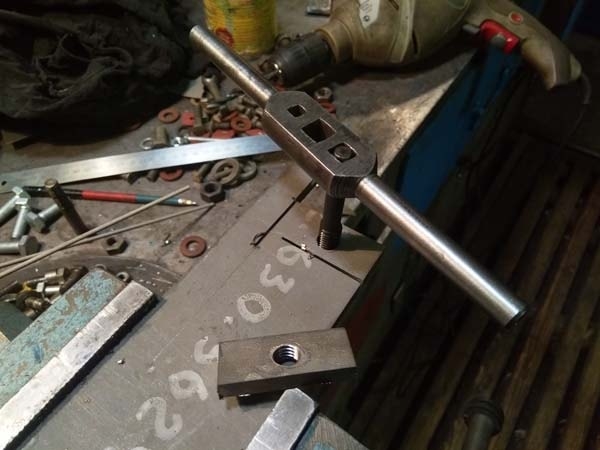

Винт взял от трехлапого съемника, подшипники те же, вал — 30 мм. Направляющие сделал из профильной трубы.

Профилегиб своими руками

Профилегиб своими руками

Профилегиб своими руками

Профилегиб своими руками

Профилегиб своими руками

Профилегиб своими руками

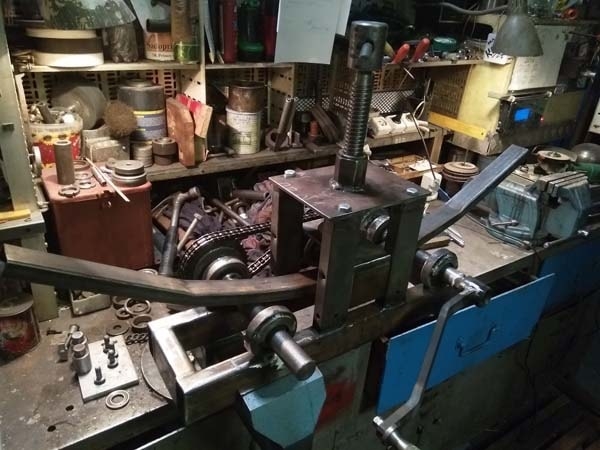

Испытания самодельного станка.

Профилегиб своими руками

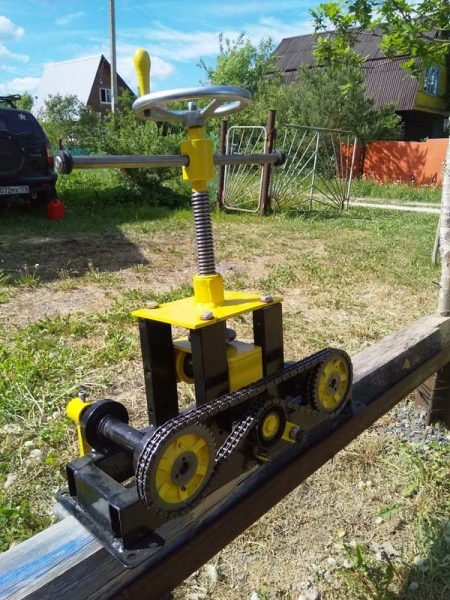

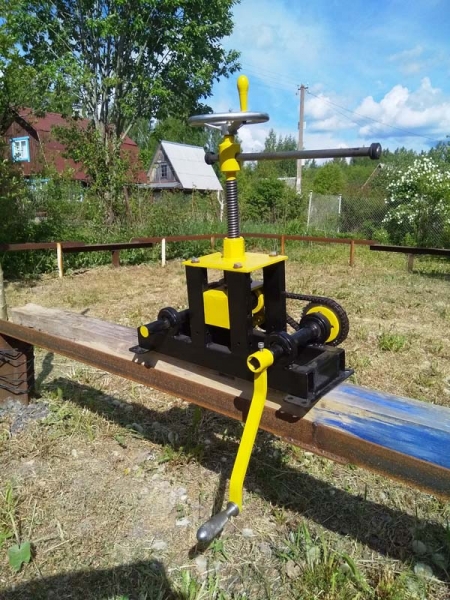

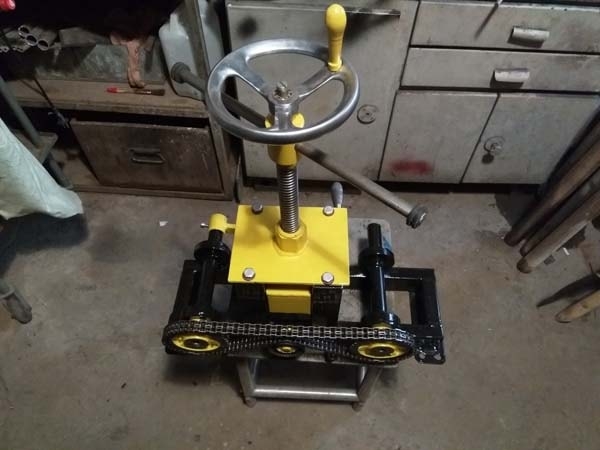

А вот так выглядит профилегибочный станок после покраски.

Профилегиб своими руками

Профилегиб своими руками

Вот такой самодельный профильный станок можно сделать своими руками, очень нужное приспособление для домашней мастерской.

Профилегиб своими руками
