Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Содержание статьи:

Для изготовления самодельной картофелесажалки понадобится:

  • Пару осей.
  • Подшипники.
  • Цепь от двигателя автомобиля.
  • Две звёздочки для цепи.
  • Проволока сечением 6 мм.
  • Листовой металл толщиной 2 мм.
  • Профильная стальная труба.
  • Для бункера любая конусообразная ёмкость.

Инструменты:

  • Сварочный аппарат, электроды.
  • Болгарка с отрезным кругом.
  • Электродрель, свёрла.
  • Прочий слесарный инструмент.

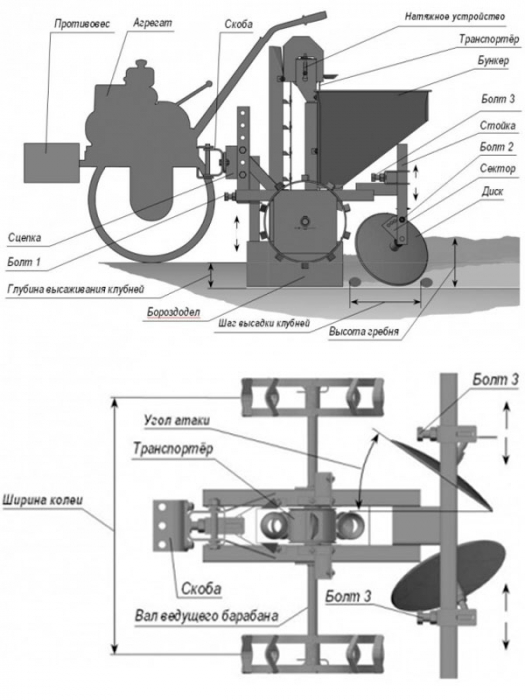

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.



Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

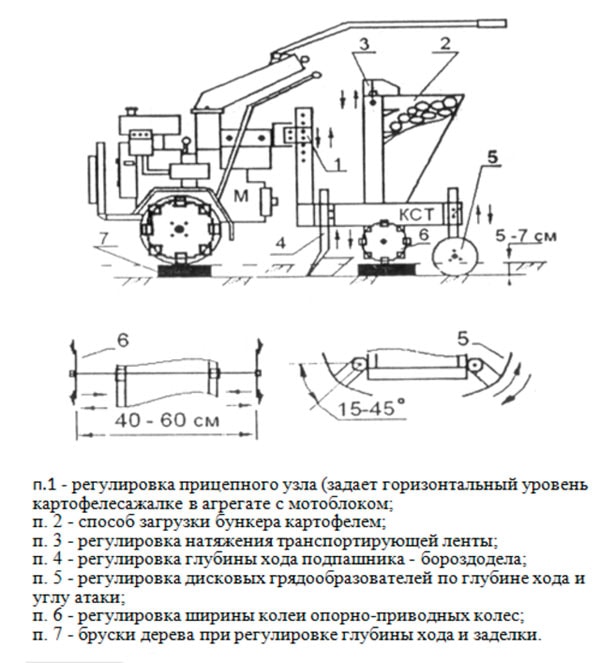

Чертежи картофелесажалки для мотоблока.

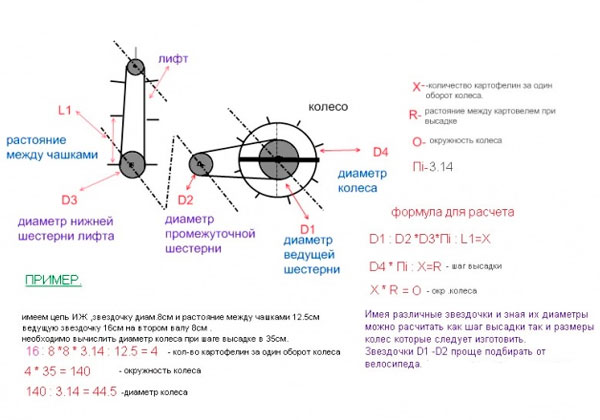

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

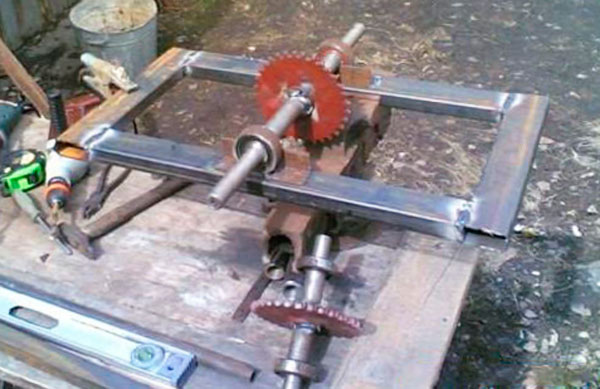

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

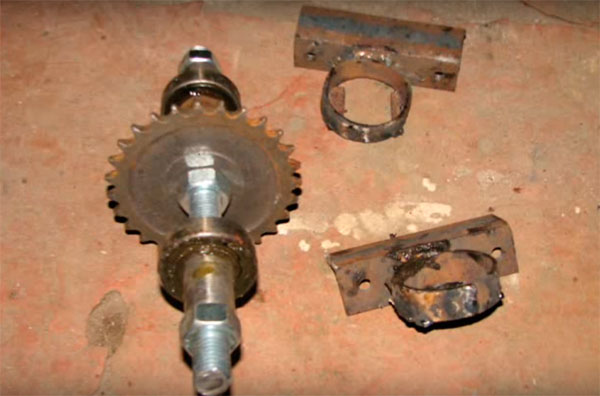

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

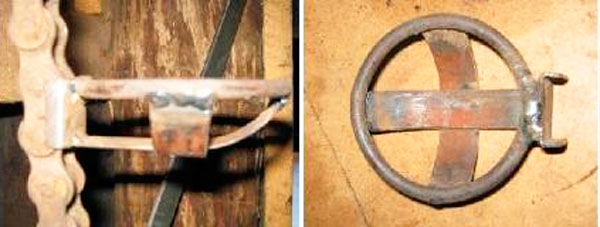

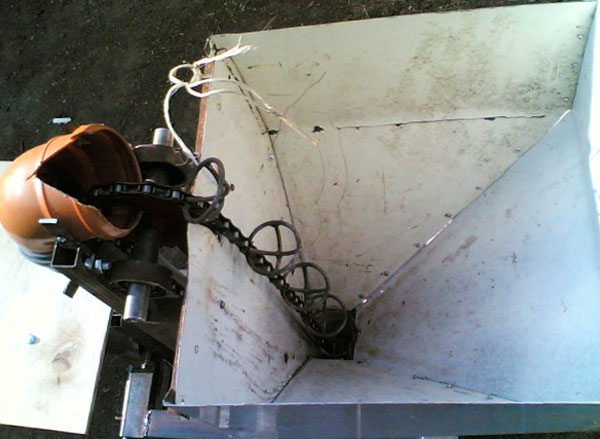

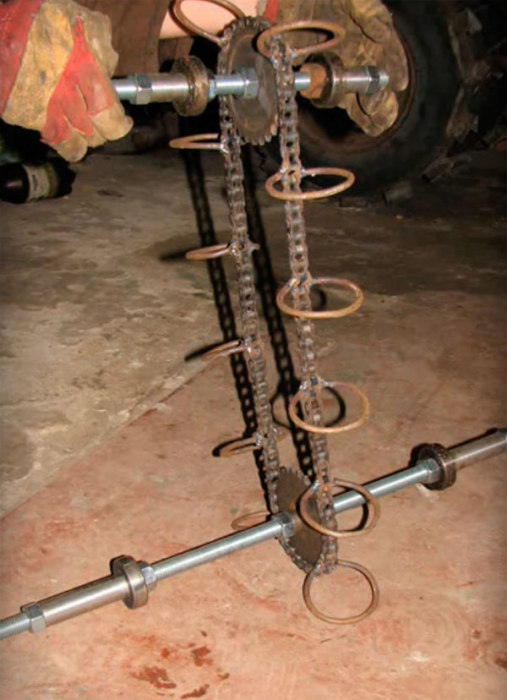

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

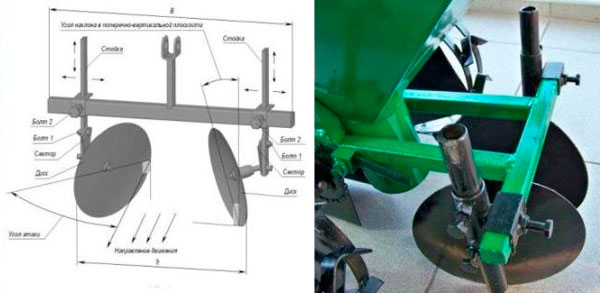

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.



Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Схема установки сажалки на мотоблок.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Рекомендую посмотреть видео изготовления самодельной картофелесажалки.

Видео: самодельная картофелесажалка в работе.
