Самодельная стойка для болгарки из автомобильной помпы

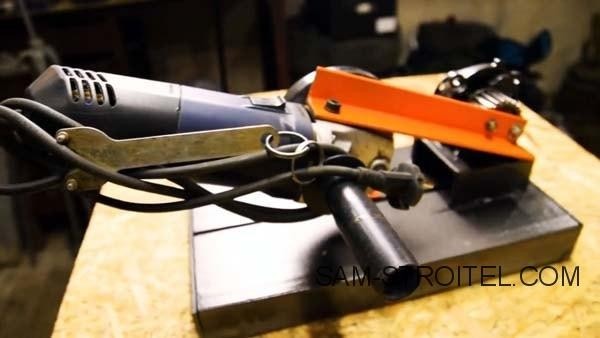

Простой самодельный отрезной станок, сделанный из автомобильной помпы и болгарки. Подробное описание изготовления с пошаговыми фото.

Стойка для болгарки, позволяет с точностью резать металл под любым углом, что очень удобно. Изготовить самодельную стойку можно своими руками. Существует несколько вариантов конструкций этого станка, мы рассмотрим процесс изготовления стойки с поворотным механизмом изготовленным из старой помпы от двигателя автомобиля.

Также из материалов понадобится: уголок, швеллер, возвратная пружина, болты, гайки и собственно болгарка.

Самодельная стойка для болгарки из автомобильной помпы

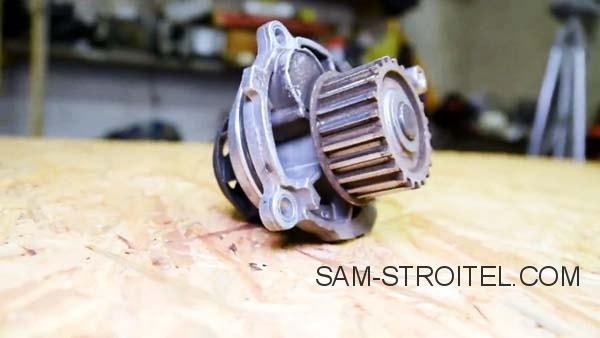

Б/у помпа может ещё послужить в качестве поворотного механизма для самодельного станка.

Самодельная стойка для болгарки из автомобильной помпы

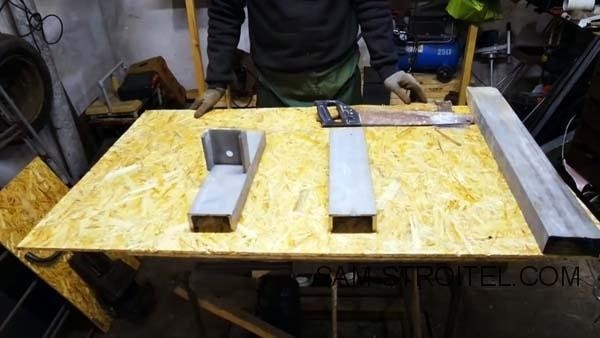

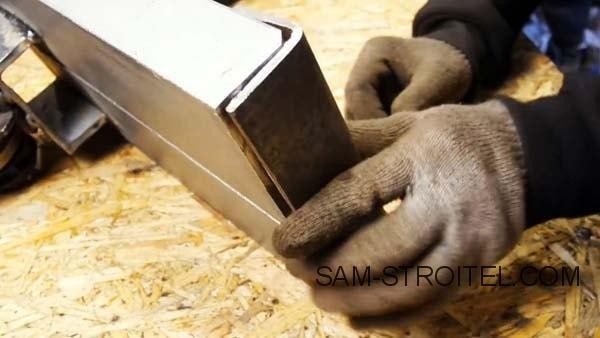

Основание станка будет изготовлено из швеллера.

Самодельная стойка для болгарки из автомобильной помпы

Для крепления помпы, на основании стойки, рассверливаем одно из отверстий в приливе под диаметр второго отверстия. То же самое проделываем и с одной удлиненной гайкой.

Самодельная стойка для болгарки из автомобильной помпы

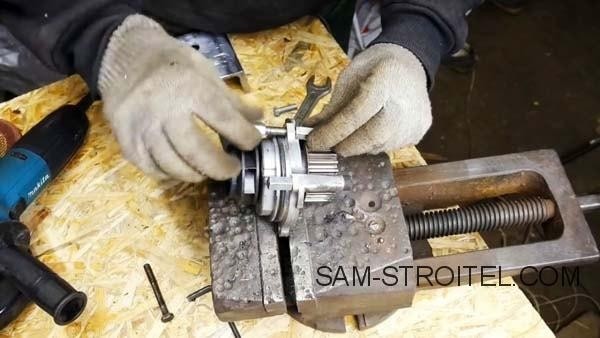

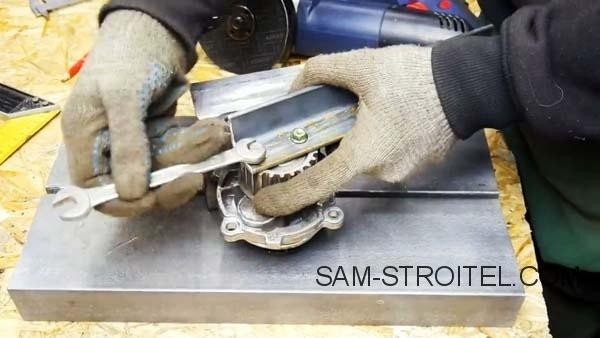

Рассверленную гайку помещаем под головку болта и продеваем в отверстие фланца помпы и затягиваем удлиненной гайкой с другой стороны. Также поступаем и с болтом, установленным в отверстие с приливом, но без рассверленной гайки.

Самодельная стойка для болгарки из автомобильной помпы

Закрепляем помпу с гайками в тиски и болгаркой удаляем выступающую за их плоскость часть фланца, расположенную между ними.

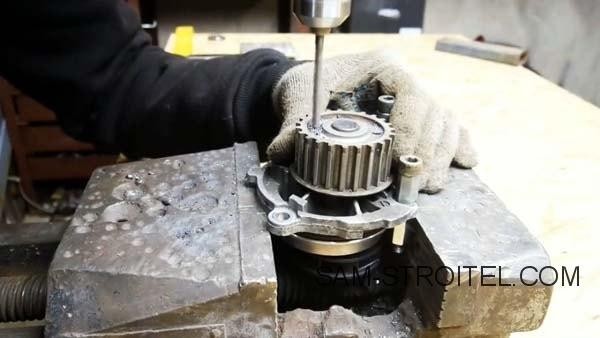

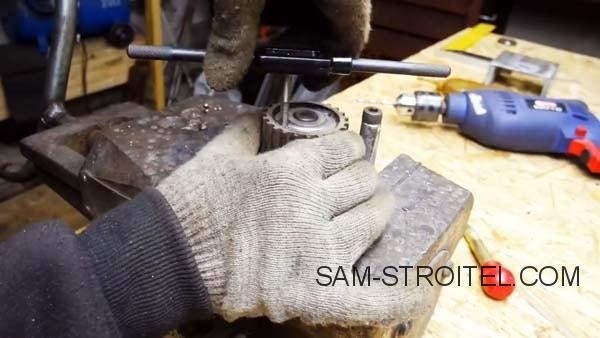

В диске шестерни помпы сверлим два глухих отверстия по диаметру симметрично ее центральной оси и нарезаем в них резьбу метчиком.

Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

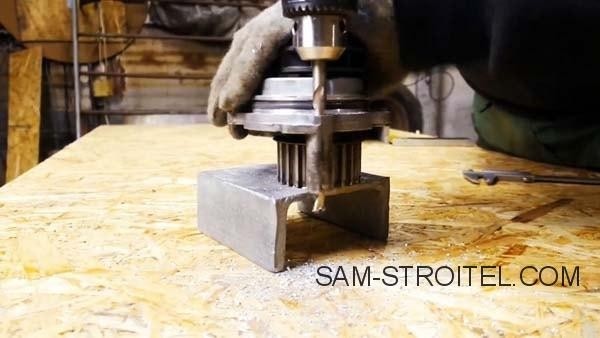

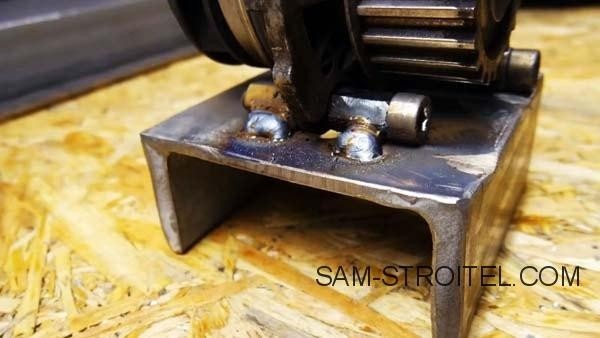

Устанавливаем на него помпу так, чтобы три удлиненные гайки на болтах плотно прилегали к полке фрагмента швеллера и привариваем их полуавтоматической сваркой.

Самодельная стойка для болгарки из автомобильной помпы

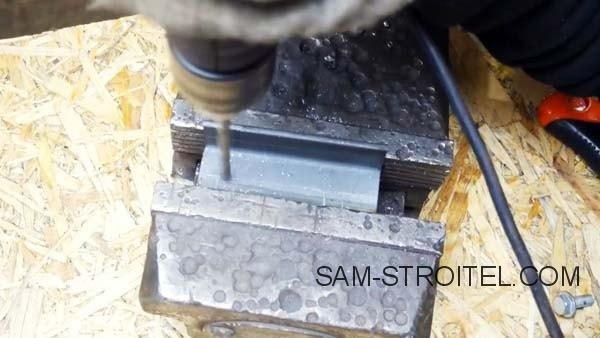

Болгаркой отрезаем кусок уголка и с одного конца на полке, сверлим продольно по центру, два отверстия, используя в качестве шаблона отверстия с резьбой в диске шестерни помпы.
Слегка уменьшаем болгаркой высоту шляпки оси шестерни, чтобы она не мешала плотному прилеганию уголка к ободу зубчатки и затягиваем его к шестерне двумя болтами.

Самодельная стойка для болгарки из автомобильной помпы

Затем, временно снимаем с болгарки защитный кожух, устанавливаем отрезной дик и прикручиваем уголок с помпой к инструменту болтом вместо удаленной ручки.

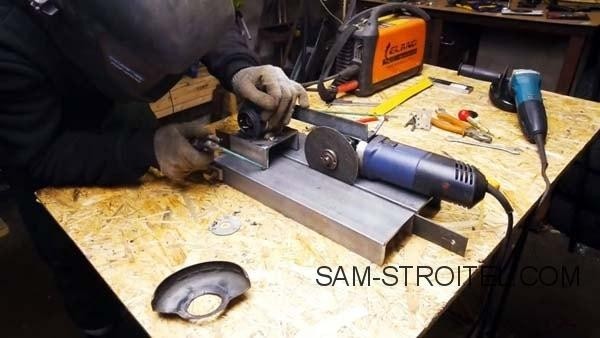

Укладываем два швеллера полкой вверх, вложив между ними пластину толщиной чуть больше толщины отрезного диска. Выверив точность установки болгарки, привариваем фрагмент швеллера с закрепленной на нем помпой, симметрично относительно половинок основания стойки.
Выравниваем торцы швеллеров, скругляем внешние углы ножек и привариваем к ним поперечно отрезок равнополочного уголка, чтобы зафиксировать зазор между швеллерами, в котором будет вращаться диск.

Самодельная стойка для болгарки из автомобильной помпы

Со стороны крыльчатки помпы в полке короткого швеллера выполняем отверстие для зацепа пружины растяжения, другой цепляем за лопатку крыльчатки.
Отрезаем равнополочный уголок и одну полку с одного конца размечаем под круглое отверстие, а с другого – под продолговатое с выходом на торец и выполняем их дрелью и болгаркой.



Самодельная стойка для болгарки из автомобильной помпы

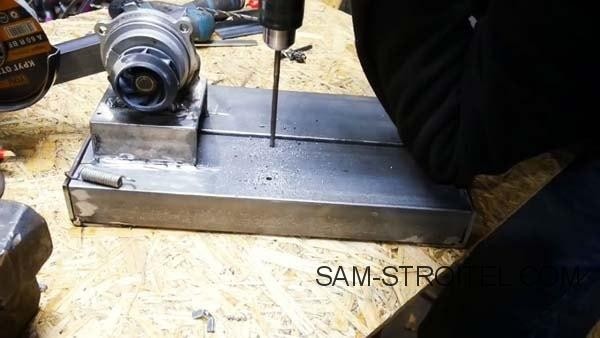

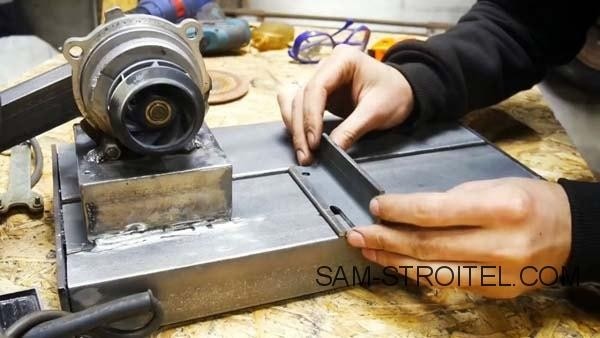

Устанавливаем полку уголка без отверстий напротив центра режущего диска под прямым углом и отмечаем на швеллера проекции отверстий в уголке. Сверлим одно круглое, а другое продолговатое отверстие перпендикулярно уголку.



Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

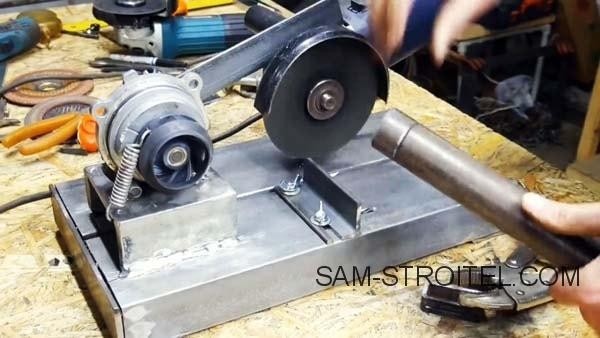

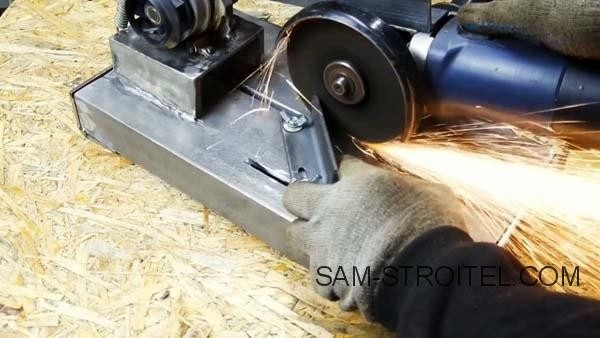

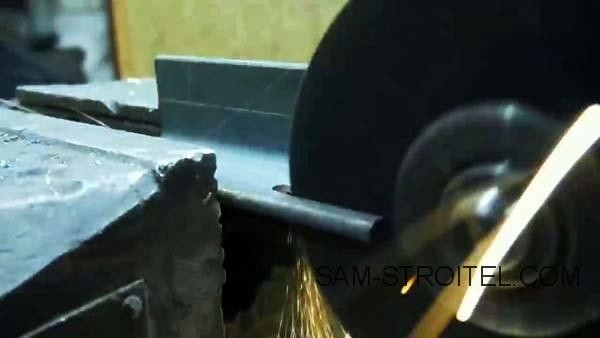

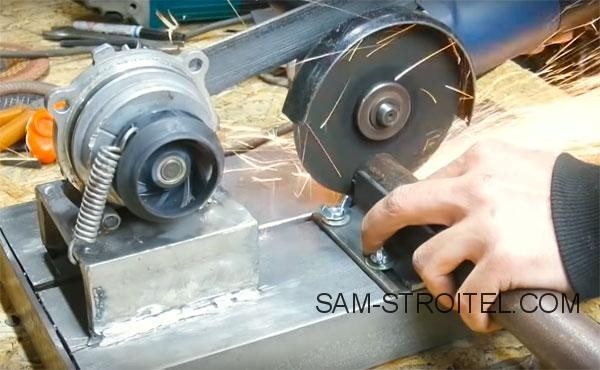

Закрепляем уголок к швеллеру болтами и двумя гайками-барашками. Теперь можно, прижимая заготовки к уголку, отрезать их под 90 градусов или под любым другим, меняя положение уголка.



Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

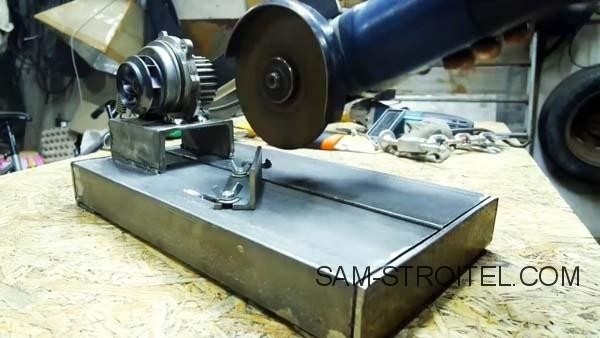

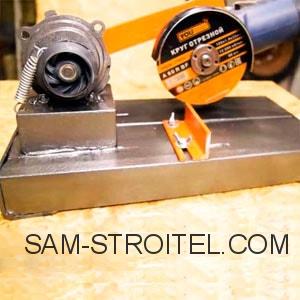

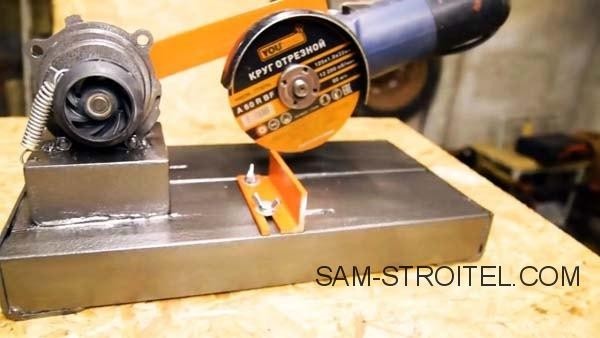

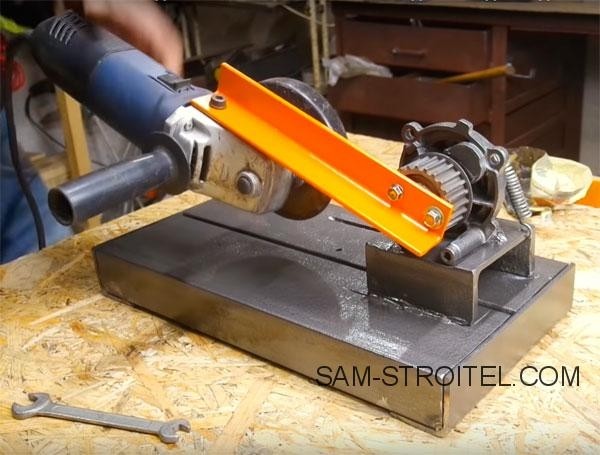

Самодельный отрезной станок готов к работе, осталось его снова разобрать и покрасить детали.

Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

Самодельная стойка для болгарки из автомобильной помпы

Процесс изготовления самоделки, можно также посмотреть в этом видео:
