Самодельная печь для гаража

Решил сделать себе самодельную печь буржуйку с теплообменниками для обогрева гаража.

Отапливаться будет гараж 42 м3, размером — 7 х 6 х 2.4 м.

Конструкция печки состоит из двух камер, нижняя — это топка, верхняя — теплообменник. На фото показаны этапы изготовления печки своими руками.

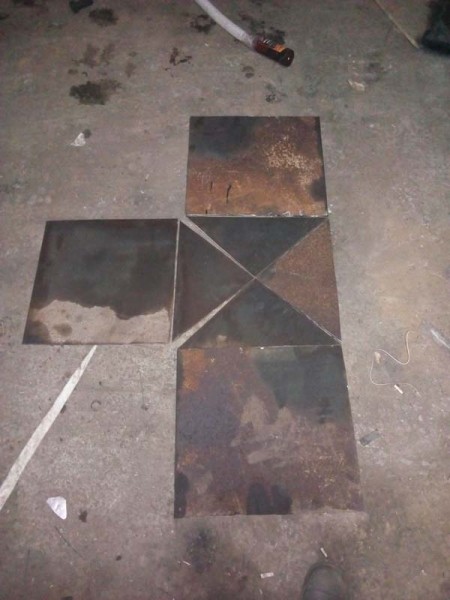

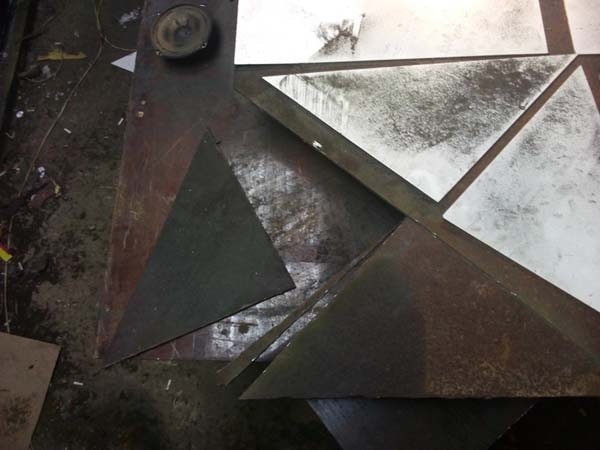

Первым делом нарезал металл, толщина листового металла — 6 мм.

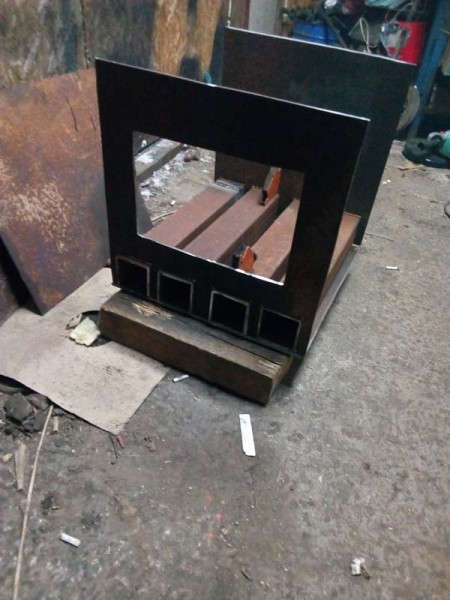

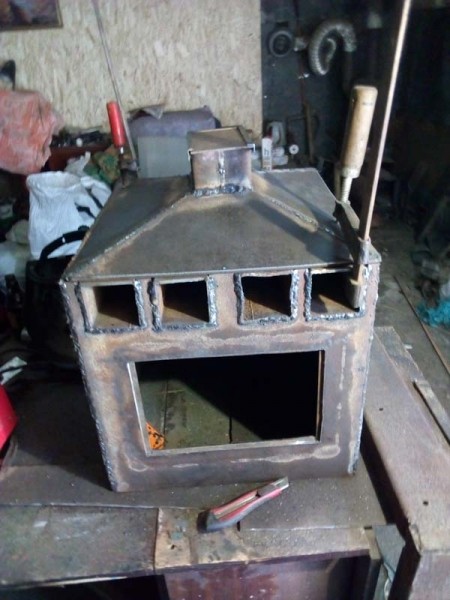

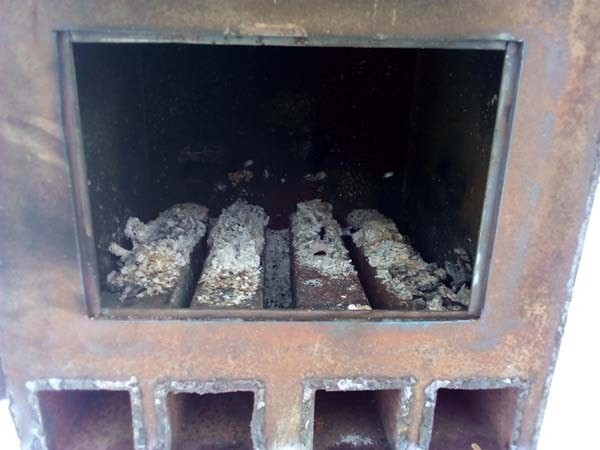

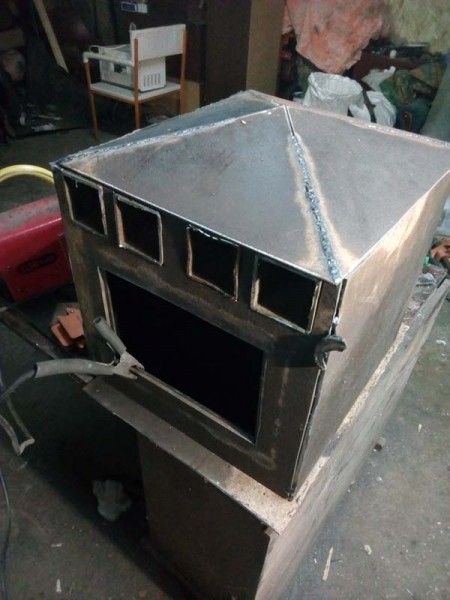

На фото показан процесс изготовления топки, снизу сделаны теплообменники из квадратной трубы.

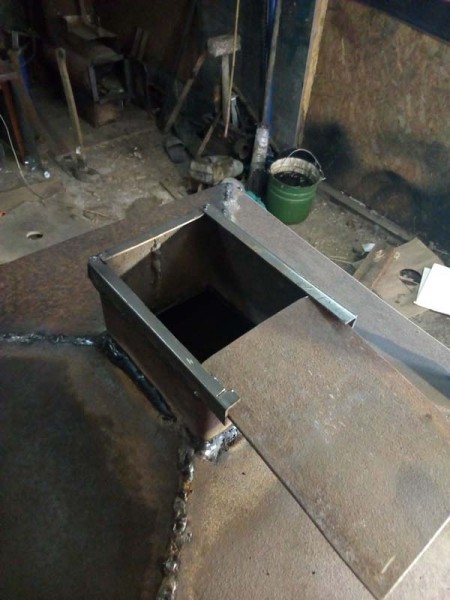

Снизу топки сделал вот такой конус и засов — для удаления золы из топки.

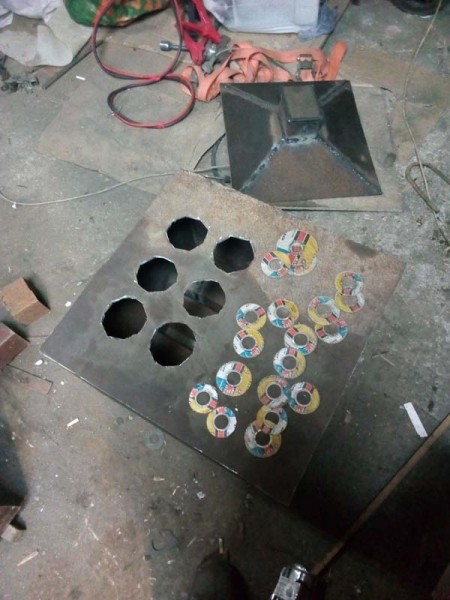

Болгаркой повырезал отверстия для труб.

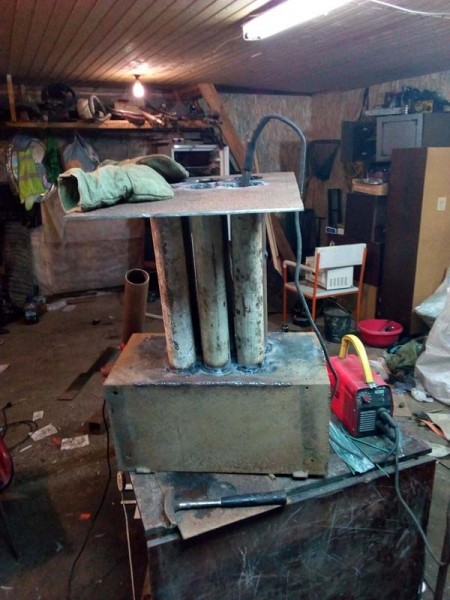

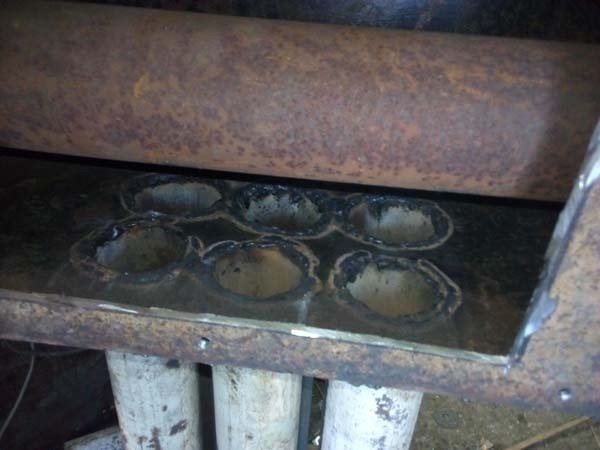

Приварил трубы.

Далее на фото показана вторая (верхняя) камера теплообменник.

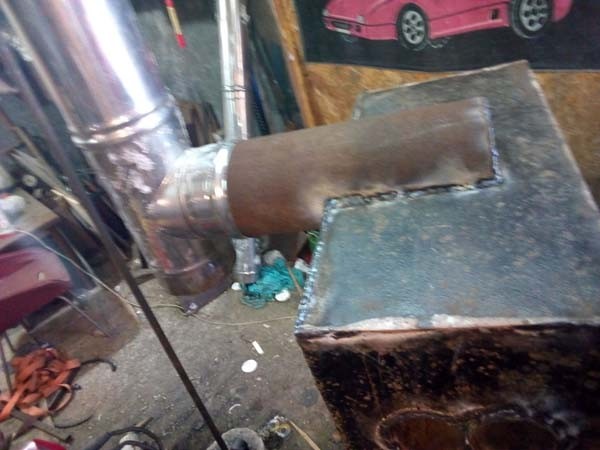

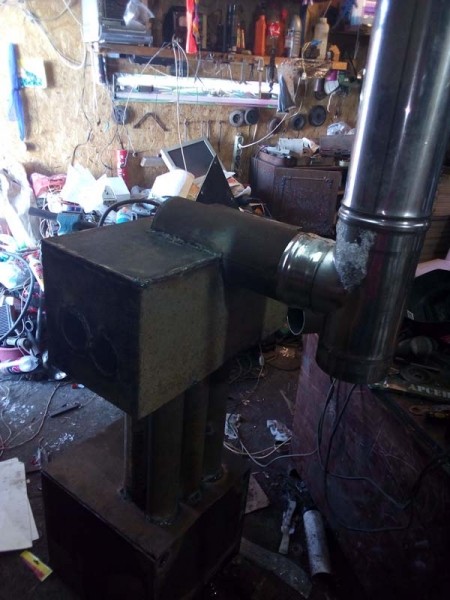

Установлен дымоход.

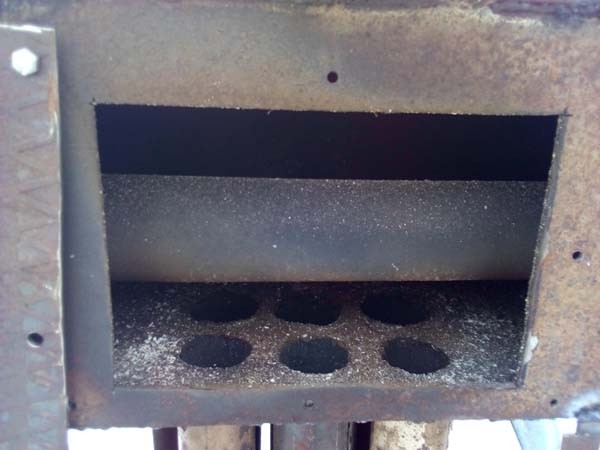

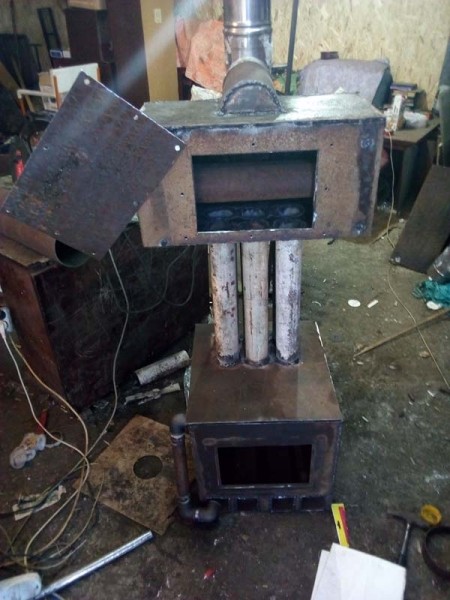

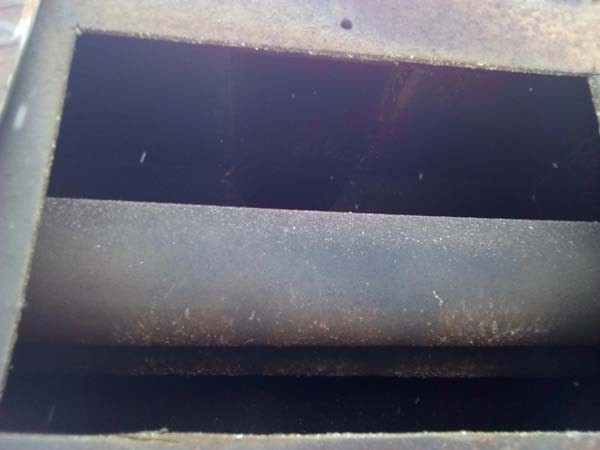

В верхней камере вварены горизонтальные трубы воздушного теплообменника и сделана дверца для чисти сажи.

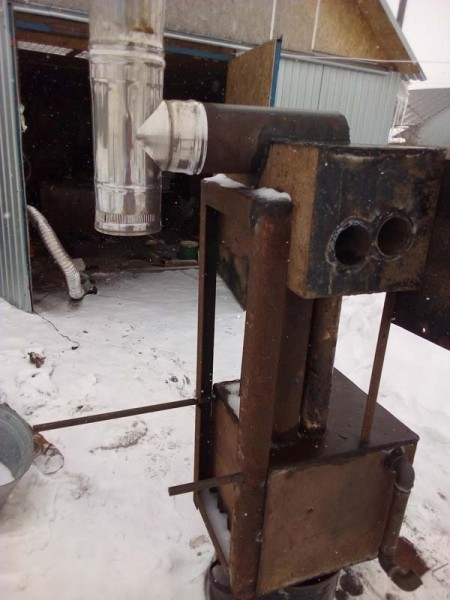

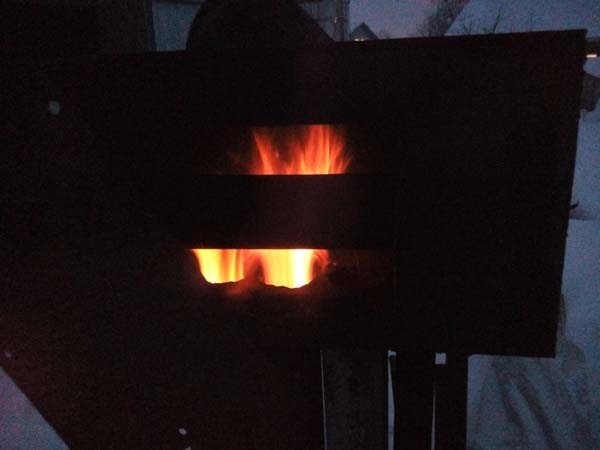

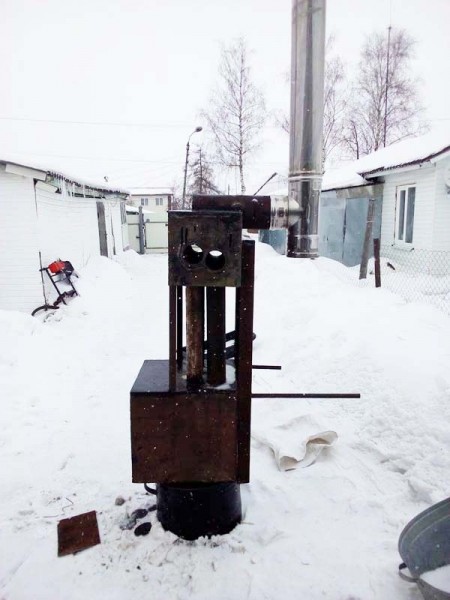

Печку вынес на улицу, чтобы прожечь от остатков краски.

В топке, сбоку, установлена труба подачи воздуха для дожигания пиролизных газов.

Самодельная печка практически готова, буду устанавливать в гараже и испытывать её работу.

Автор самоделки: Евгений Костюхин.
