Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

0 400
  • Контактная сварка и споттер сделанный из двух трансформаторов от микроволновок.

Приветствую! Хочу рассказать о своей самодельной контактной сварке. По случаю, достались мне два трансформатора на 700 и 800 Вт от отживших свое микроволновок. Решил сделать из них рабочий аппарат точечной сварки и споттер для работы по кузовному ремонту.

В интернете много материала на данную тему, но решил проверить сам — реально ли варить металл толщиной в 1 — 1.5 мм с помощью подобного самодельного устройства… либо это все не серьезно, так на показуху.

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

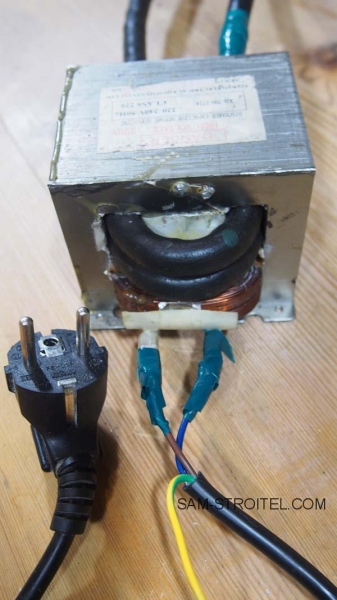

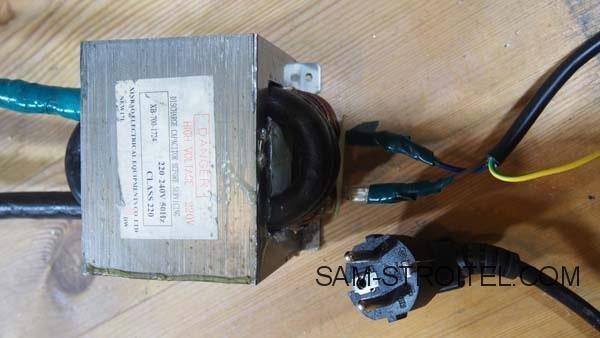

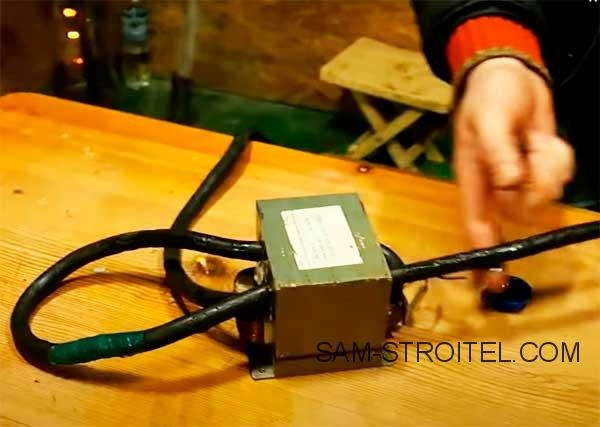

Отделил с трансформаторов вторичную обмотку, что с тонкой жилой. Намотал толстый кабель от сварочного аппарата и стал экспериментировать.

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

С начало мучил трансформаторы по отдельности. Толку никакого! Паял сталь 0.5 мм. Пытался приварить гайки, гвоздики, болты… Прижимал. Отставлял и прижимал электроды то ближе, то дальше. Что видел на видео в том же Ютуб, когда человек берет один слабомощный тр-р и варит пластины… понял — это фикция. Для этих целей необходим мощный трансформатор, мощностью минимум 1500 Вт, а ещё лучше все 3500 Вт. Почему-то об этом никто из экспериментаторов не говорил! Да и устройствами этими в дальнейшим никто и не пользуется?

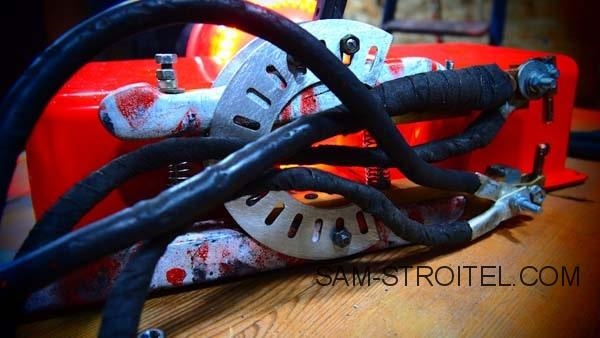

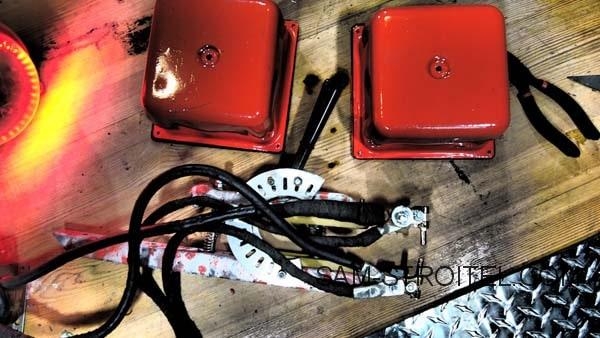

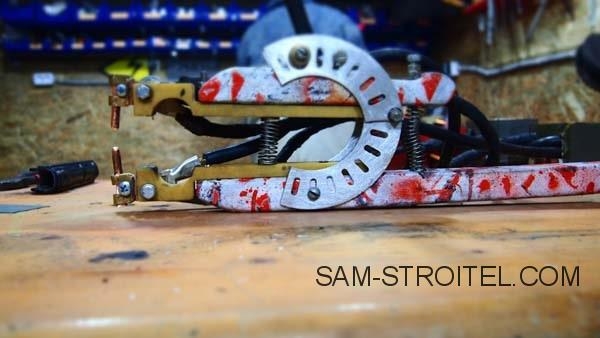

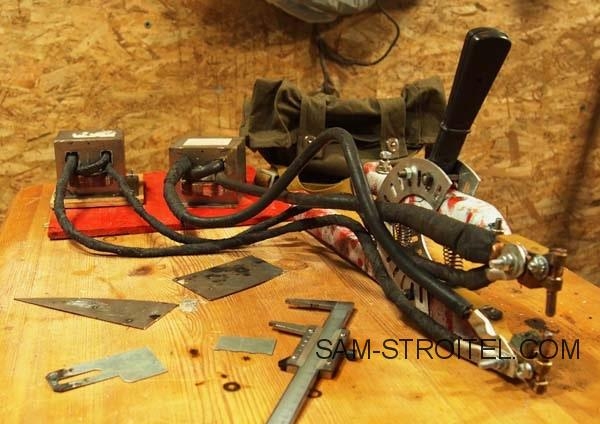

Соединил трансформаторы параллельно, тем самым увеличив мощность. И дело в принципе пошло. Присоединил электроды к нормальным губкам для споттера и сделал уверенные клещи. Споттер оказался слабым. Его, как рабочий вариант я не рассматриваю. А вот со сваркой дело пошло. Правда больше 0.5 — 0.8 мм не берет. По большому счету считаю аппарат получившимся. Ведь со своей задачей он справляется, да и каждый может самостоятельно это сделать (в видео все подробно изложил). Для варки пивных банок из тонкой жести, отжига закислившихся болтов вполне подходит.

Самодельная контактная сварка и споттер из двух трансформаторов микроволновок

При работе заметил огромный нагрев кабеля в местах прилегания к электродам и на сердечнике тр-ра. Думаю вентилятор, что извлек ранее, вполне подойдет, как кулер для охлаждения. Но мощности, признаюсь, не достаточно. Если кто-то делал подобный толковый аппарат, буду признателен за совет, как сделать более рабочий вариант. Слышал, что данные аппараты лучше работают от постоянного тока, нежели от переменного. Буду рад любой критики, советам, идеям и мнениям!

Небольшой видео обзор точечной сварки из микроволновки:

Автор самоделки: Михаил Иванов.
