Самодельная горелка из компрессора холодильника

Самодельная бензиновая горелка, сделанная из компрессора холодильника: фото и описание изготовления горелки.

Бензиновая горелка понадобится для закалки и литья металлов, нагревания прикипевших гаек, нагревания деталей механизмов, а также монтажа наплавляемой кровли. Горелка, легкая и занимает мало места. Сделать такой инструмент возможно на базе паяльной лампы и компрессора от холодильника.

Материалы для изготовления:

  • бензиновая паяльная лампа;
  • компрессор от холодильника;
  • газовый шланг;
  • штуцер;
  • профиль или уголок;
  • пластиковая бутылка;
  • кухонная губка.

Далее, на фото показан процесс изготовления самодельной горелки:

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

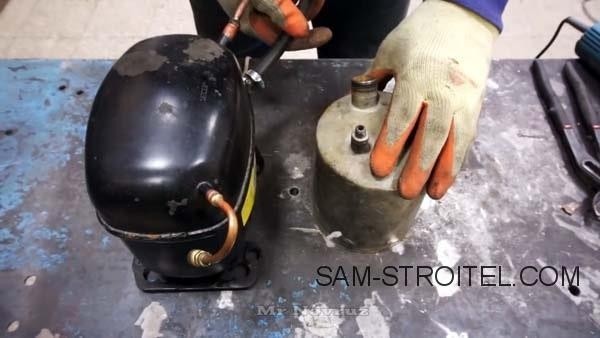

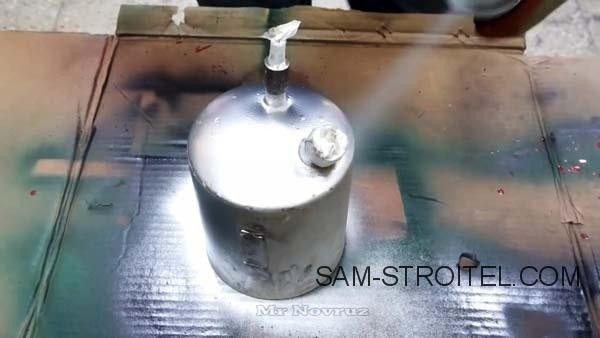

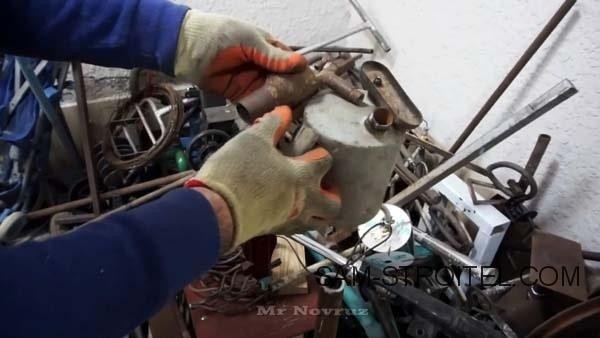

Основой самоделки послужит старая паяльная лампа. От нее понадобится бачок для бензина и горелка. Первым делом нужно срезать рукоятку на баке и зачистить его под покраску.

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

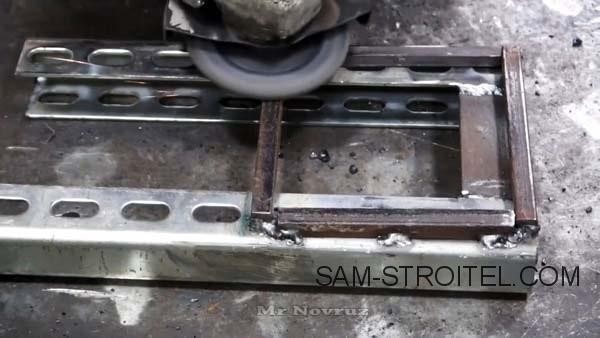

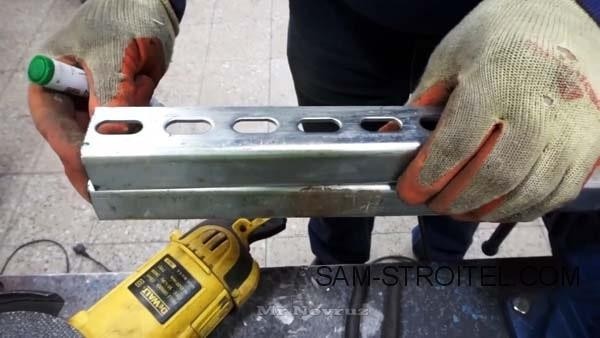

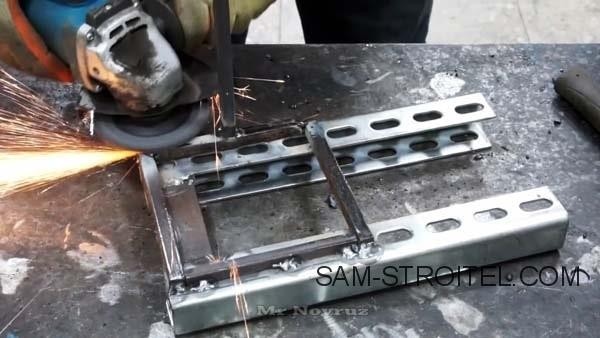

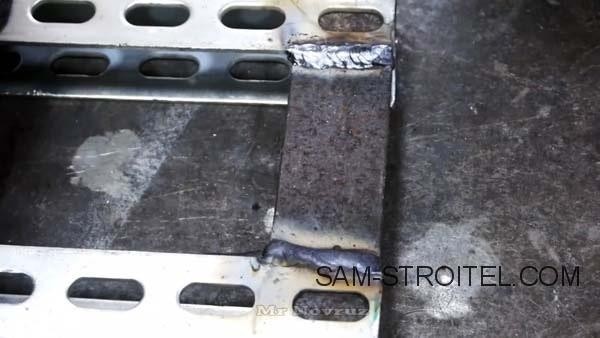

Раму можно изготовить из профильной трубы и уголка. Она послужит станиной для установки сверху компрессора от холодильника и бачка лампы. Рамка делается по ширине подошвы компрессора, чтобы его можно было к ней прикрутить болтами.

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

Поскольку бензиновый бачок лучше не сверлить и не варить, чтобы не ослабить его металл, то под него на станине нужно сварить ограничители. Это позволит ему стоять устойчиво. Для этого из квадратного прута на раму навариваются бортики, между которыми бачок будет вставать вплотную. Также для дальнейшего подвязывания шланга из такого же квадрата приваривается вертикальная стойка.

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

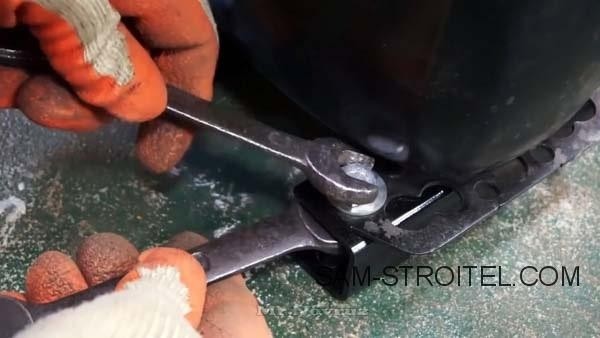

К раме прикручивается компрессор и бак.

Самодельная горелка из компрессора холодильника

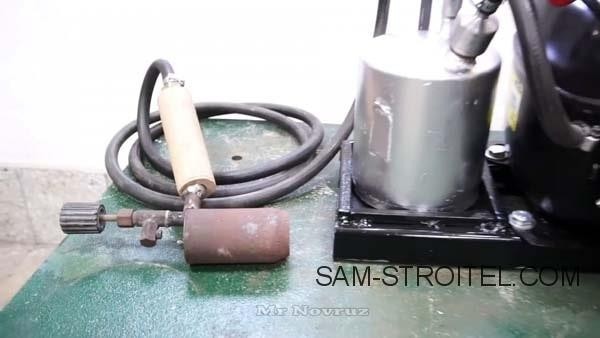

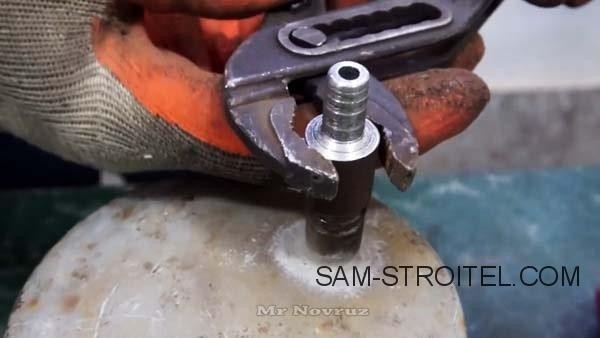

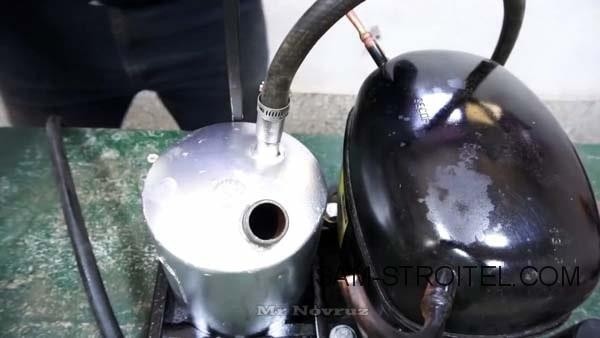

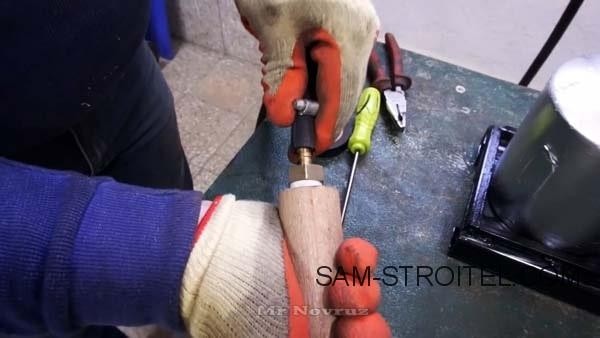

На тонкий выход бачка под горелку, накручивается штуцер под шланг. Его можно подобрать в магазине сантехники или выточить на токарном станке. Затем на штуцер надевается длинный шланг, на конце которого крепится ранее демонтированная горелка.

Самодельная горелка из компрессора холодильника

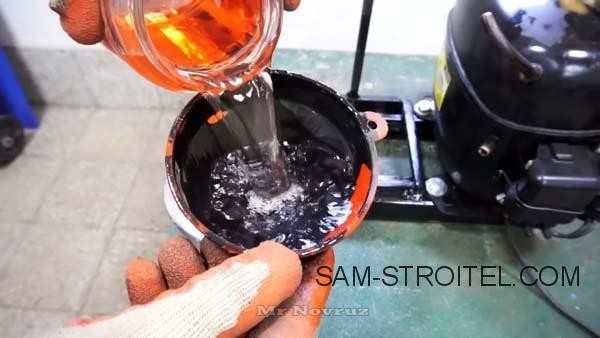

В бачок заливаем небольшую порцию бензина.

Самодельная горелка из компрессора холодильника

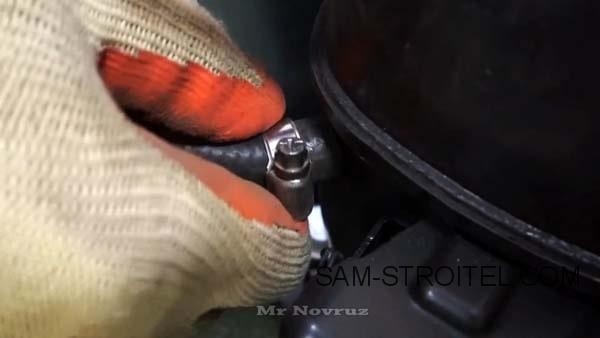

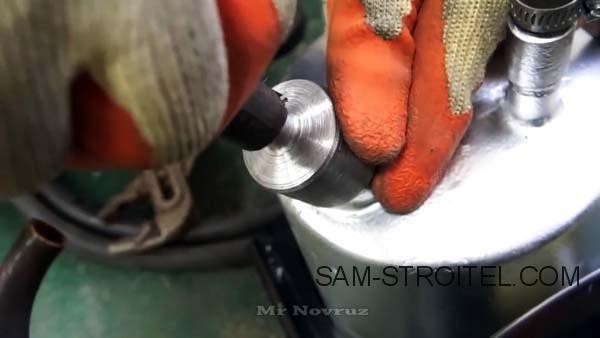

На заливную горловину бачка с ранее демонтированным ручным насосом, накручивается переходной штуцер. К нему подсоединяется шланг от компрессора.

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

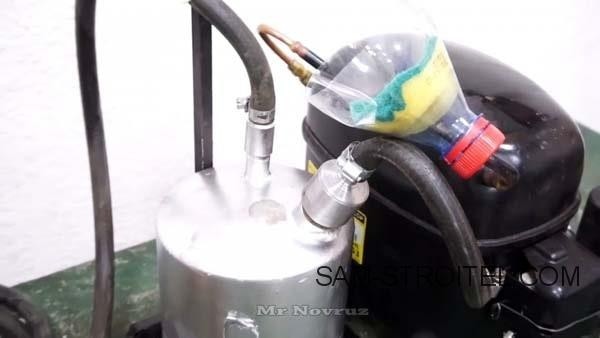

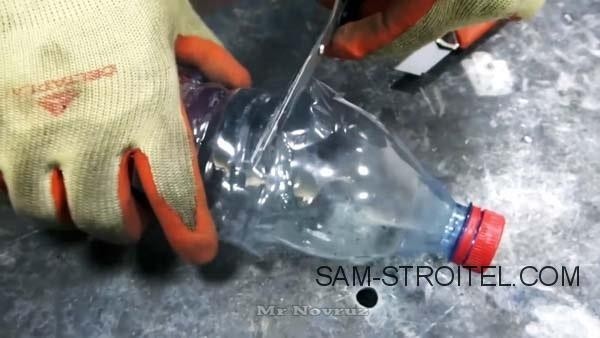

Чтобы компрессор не закачивал пыль в бак, нужно сделать воздушный фильтр. Для этого на его входную трубку надевается горловина от пластиковой бутылки с отверстием в крышке. В качестве фильтрующего элемента в нее можно вложить губку для мытья посуды.

Самодельная горелка из компрессора холодильника

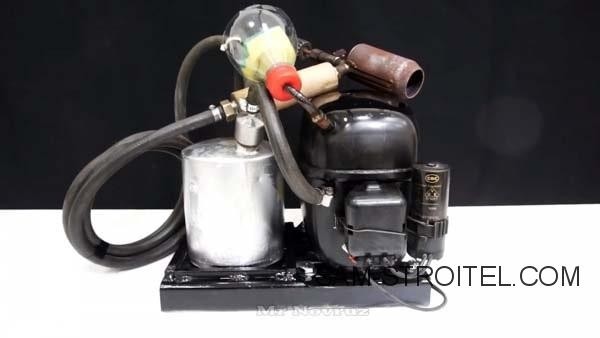

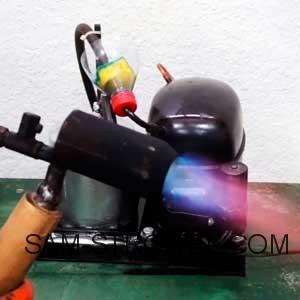

Вот такая конструкция получилась.

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

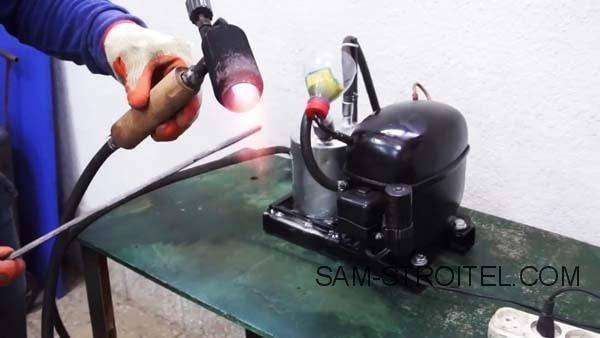

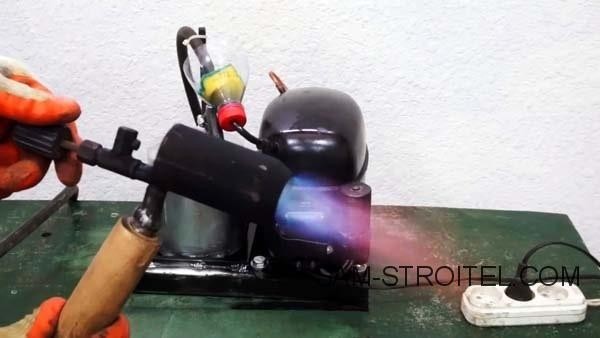

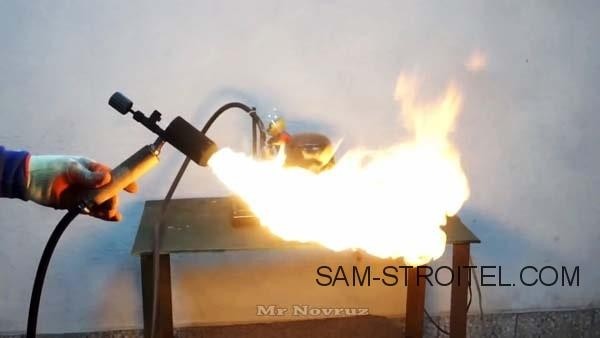

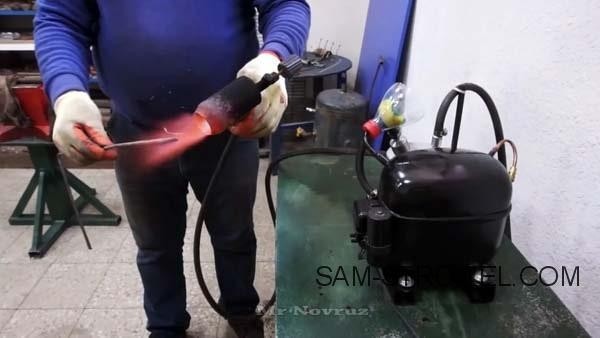

Чтобы воспользоваться горелкой, нужно заправить бак бензином, включить на несколько минут компрессор, который начнёт нагнетать воздух в бачок,  когда в бачке создастся давление, и из сопла горелки пойдут пары бензина, компрессор отключаем. Поджигаем и вентилем горелки регулируем пламя.

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

Самодельная горелка из компрессора холодильника

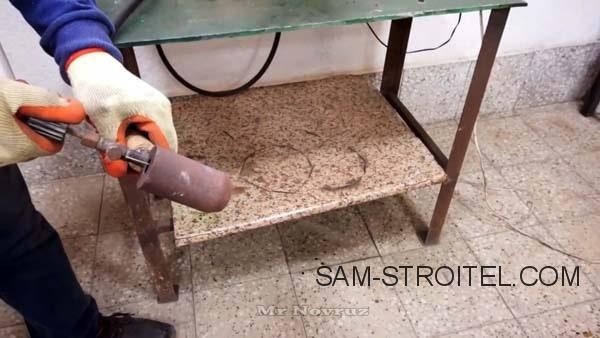

Далее горелка используется так же, как и обычная паяльная лампа. По мере уменьшения факела огня нужно кратковременно включать компрессор для поднятия давления в баке.

Самодельная горелка из компрессора холодильника

В этом видео, показана самодельная горелка в работе:
