Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

0 78

Простая и надёжная самодельная антенна для приёма цифровых телевизионных каналов DVB-T2: подробные фото и описание изготовления самоделки.

Приветствую любителей самоделок! Цифровое телевидение, уже давно не новинка, и по сравнению с аналоговым телевидением, вы получаете более качественное изображение на телевизоре. Для приёма ТВ каналов в цифровом формате, вам понадобится цифровая приставка DVB-T2 и собственно антенна. Некоторые модели телевизоров уже имеют встроенный DVB-T2, поэтому там достаточно подключить только антенну.

Не спешите бежать в магазин и покупать антенну, изготовить её можно из подручных материалов и по сравнению с покупной, её себестоимость будет в десятки раз меньше, а качество приёма ничуть не хуже.

В прошлой статье мы уже рассмотрели как сделать самодельную ТВ антенну из кабеля, прочитать статью можно здесь. Теперь изготовим более усовершенствованную широкополосную антенну (диапазон частот 474 — 858 МГц), с усилителем.

Антенну можно установить как в частном секторе, так и в многоквартирном доме, она позволяет вести приём сигнала на довольно большом расстоянии от передатчика.

Материалы для изготовления:

  • медный провод диаметром 2 — 3 мм;
  • пластиковая полоса (линейка) шириной 4 — 5 см и длиной 30 — 40 см;
  • болт М4 — 2 шт.;
  • гайка М4 — 2 шт.
  • шайба с внутренним диаметром 4 мм — 4 шт.
  • антенный усилитель LSA — 777DF или аналогичный (питание 5 вольт по кабелю из приставки).
  • кабель телевизионный RG-6 (75 Ом) нужной длины с наконечниками и штекером.

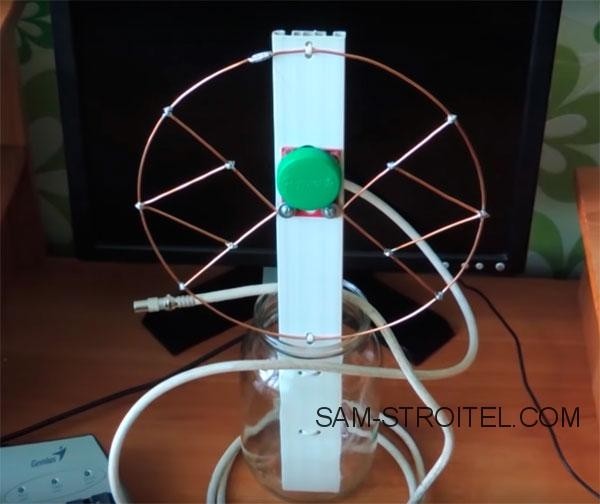

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

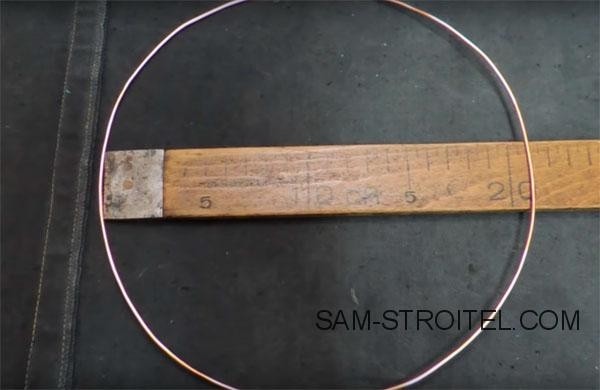

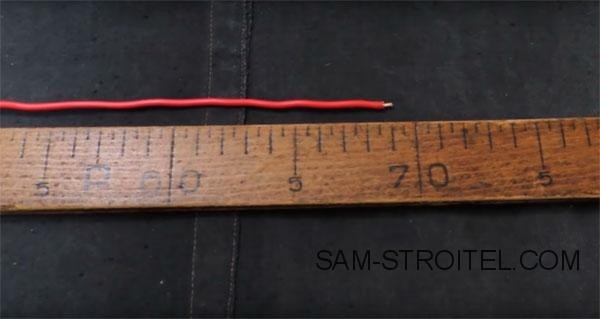

Берём медный провод, отрезаем нужную длину, здесь понадобилось 660 мм, с учётом на скрутку. Снимаем оплётку и выгибаем кольцо, в данном случае — диаметром 21 см.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

Формула для вычисления диаметра кольца антенны:

d = 0, 375 λ

где λ — длина волны в метрах.
λ = 300/f,
где f — частота в МГц (можно брать среднюю).
Частоты, на которых идет вещание мультиплексов DVB-T2 в вашем населённом пункте, можно найти в интернете.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

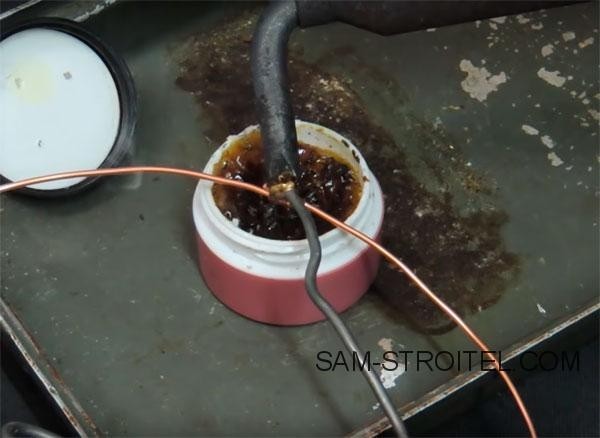

Место скрутки тщательно запаиваем паяльником.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

Далее нам понадобится кусок пластиковой полосы на которой закрепим усилитель и кольцо антенны.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

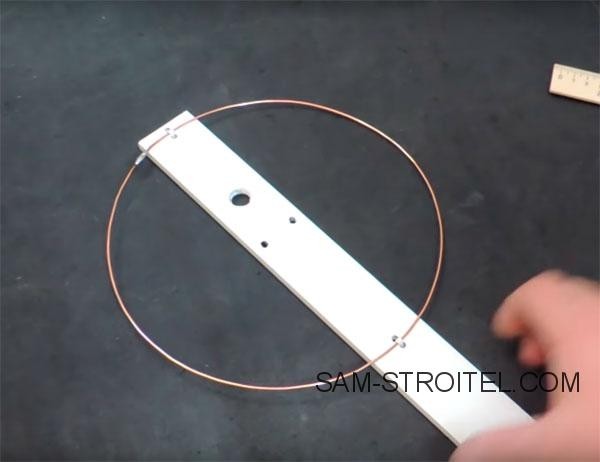

Сверлим отверстия в пластике и крепим кольцо стяжками.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

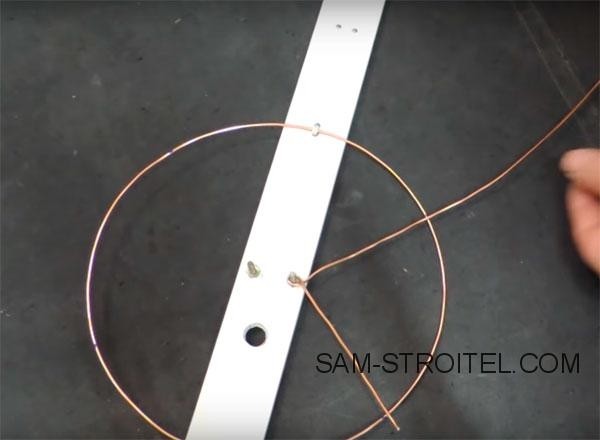

Затем, из медного провода выгибаем лучи под углом 90 градусов и фиксируем их на кольце с помощью пайки как показано на фото.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

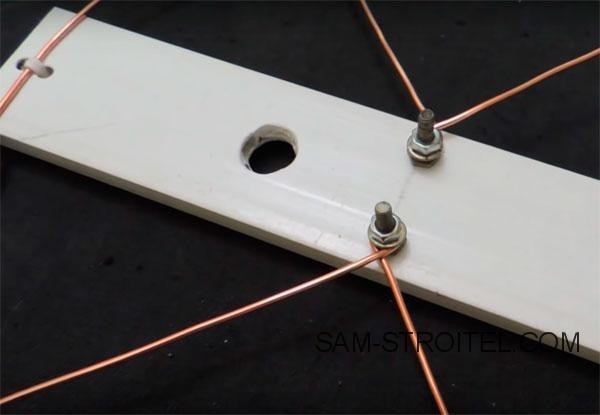

Лучи крепим на пластиковой полосе с помощью болтов М4, шайб и гаек.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

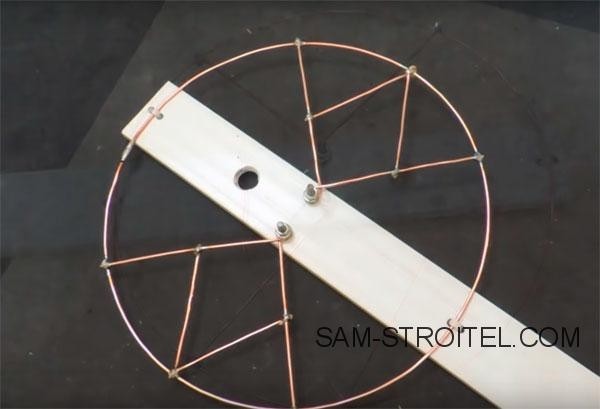

Далее выгибаем внутренние лучи и также фиксируем их пайкой.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

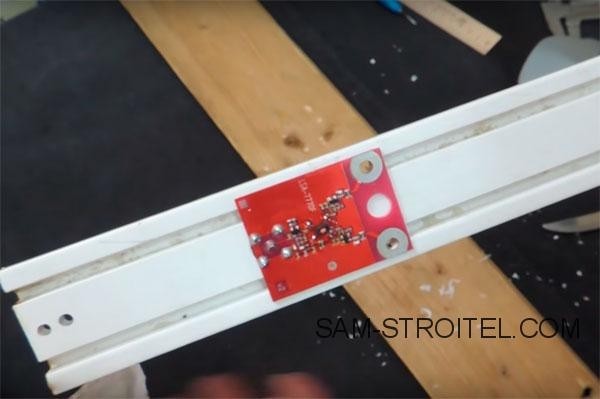

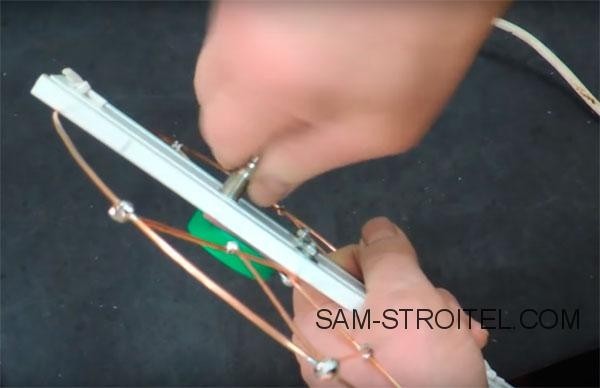

Устанавливаем антенный усилитель, контакты подключаем к антенне, теми же болтами М4. Если антенна будет находиться на улице, то усилитель нужно обязательно поместить в защитный чехол или пластиковую коробочку, чтобы влага не попала на плату.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

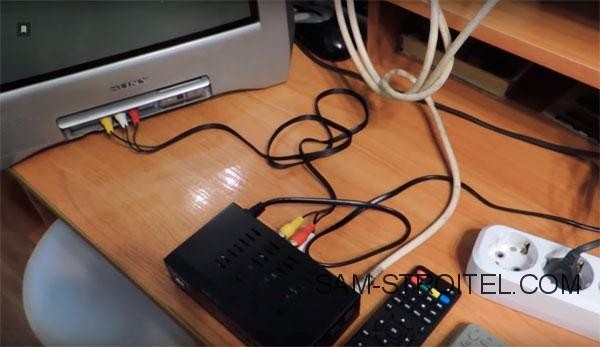

К усилителю подсоединяем телевизионный кабель нужной длины, затем этот же кабель подключаем к цифровой ТВ приставке. Питание на усилитель подаётся от приставки.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

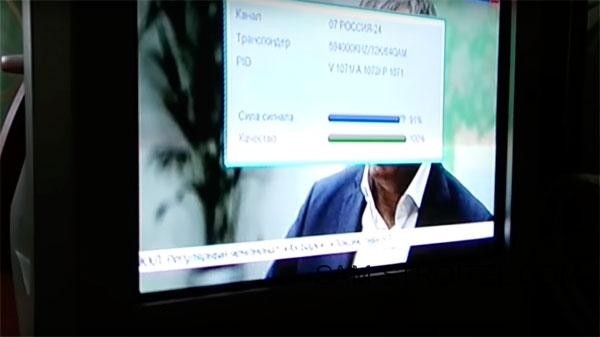

Настраиваем каналы, для наилучшего приёма, антенну нужно разместить на улице, и направить в сторону телевизионной вышки.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

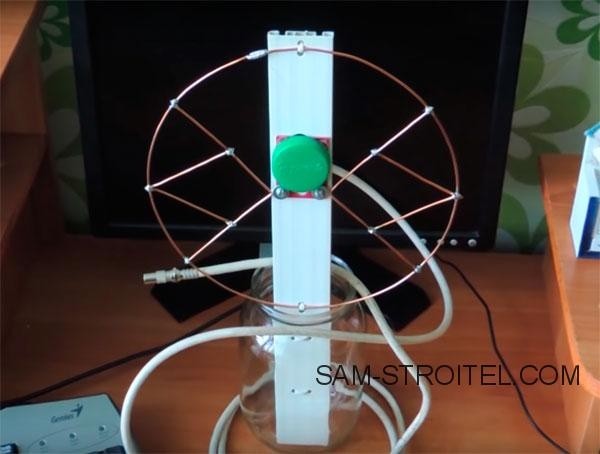

Данная антенна уверенно принимает сигнал на расстоянии 40 км и более от вышки.

Самодельная антенна для цифрового ТВ DVB-T2: фото и описание изготовления

В этом видео, автор показывает процесс изготовления самодельной антенны.

Автор самоделки: Александр Вяземский.
