Самоделка из двигателя от стиральной машины и ГУРа

0 426

Самодельный насос для перекачивания жидкостей, сделанный из двигателя от стиральной машины и гидроусилителя руля от автомобиля: фото и описание конструкции.

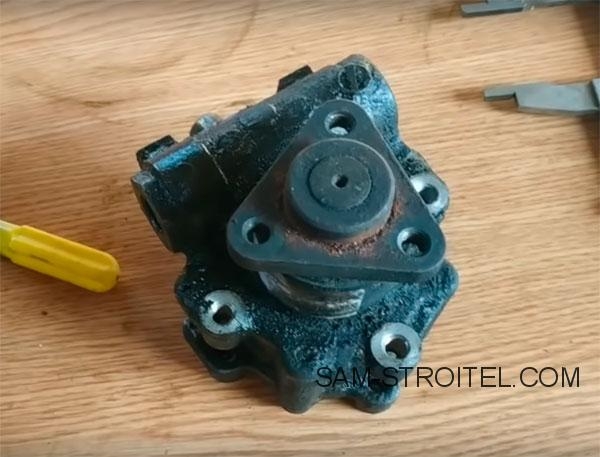

Был в наличии вот такой б/у насос от гидроусилителя руля автомобиля BMW. Решил проверить его работоспособность чтобы в дальнейшем применить его для самоделки.

Самоделка из двигателя от стиральной машины и ГУРа

Самоделка из двигателя от стиральной машины и ГУРа

Вращать насос, будет, коллекторный электродвигатель от стиральной машины.

Самоделка из двигателя от стиральной машины и ГУРа

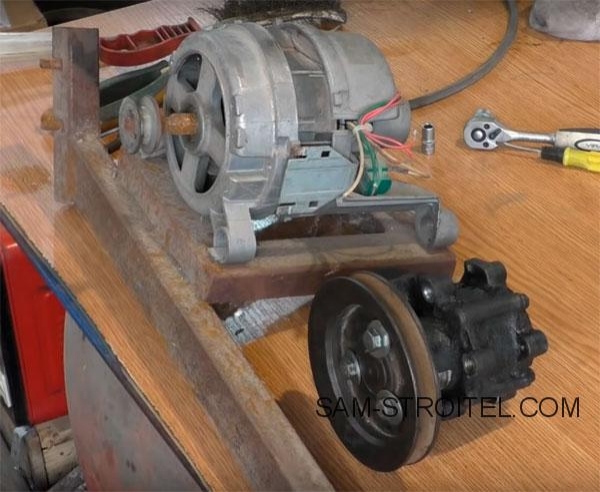

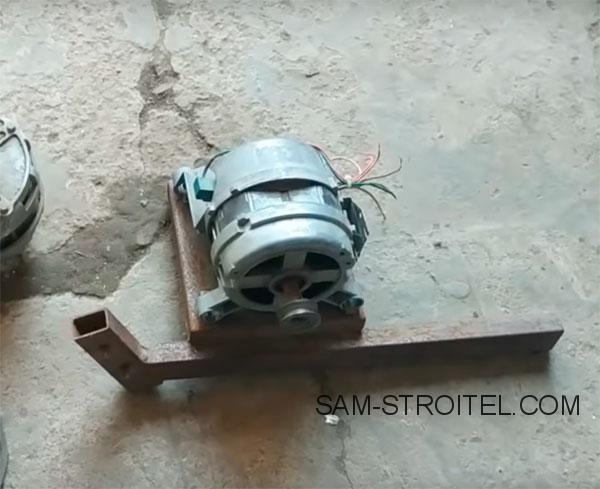

Электродвигатель закрепил на основании сделанном из профильной трубы. На вал насоса гидроусилителя установил шкив.

Самоделка из двигателя от стиральной машины и ГУРа

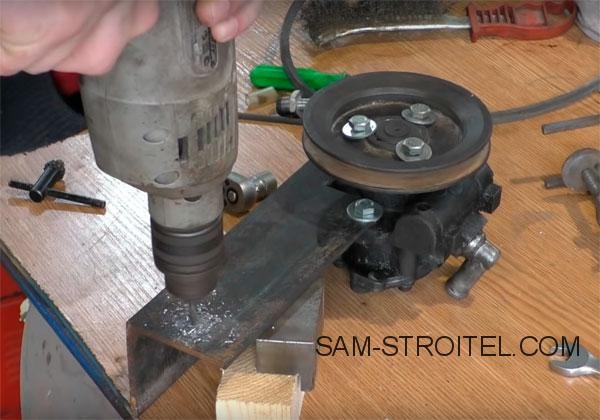

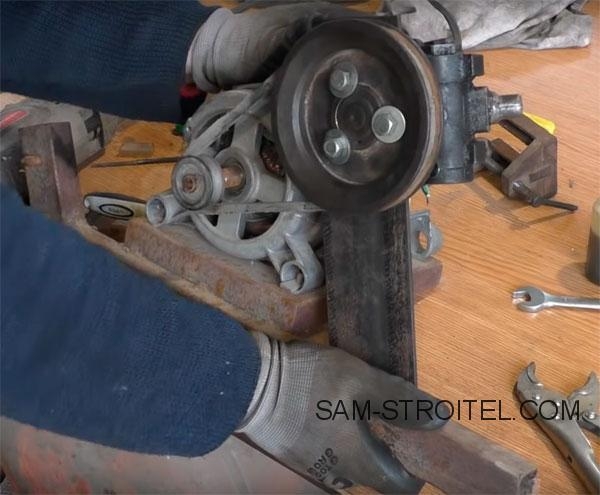

Насос закреплён болтами на куске уголка, конструкция выполнена в виде рычага, таким образом можно регулировать натяжения ремня.

Самоделка из двигателя от стиральной машины и ГУРа

Самоделка из двигателя от стиральной машины и ГУРа

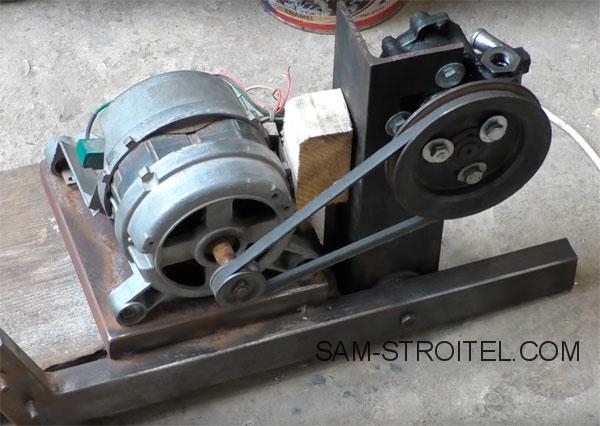

От электродвигателя на насос, идёт понижающая ременная передача.

Самоделка из двигателя от стиральной машины и ГУРа

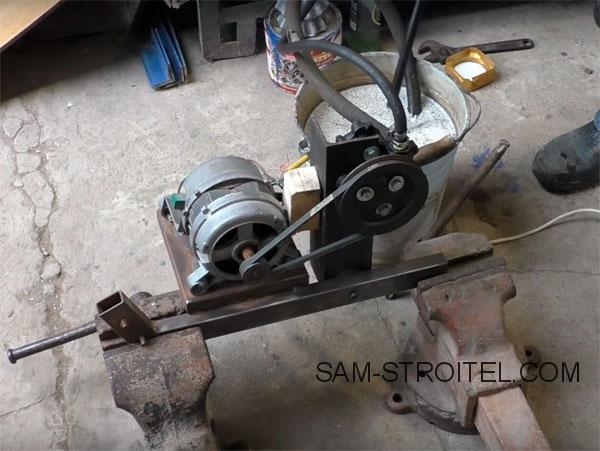

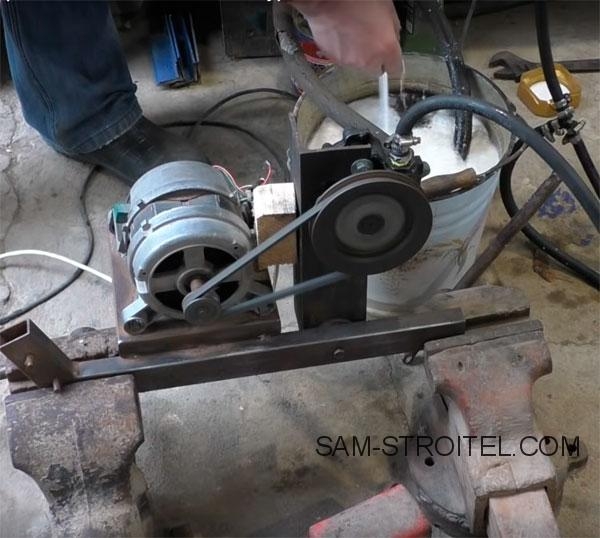

К насосу подсоединены шланги, всасывающий шланг опущен в ведро с СОЖ (смазочно охлаждающая жидкость).

Самоделка из двигателя от стиральной машины и ГУРа

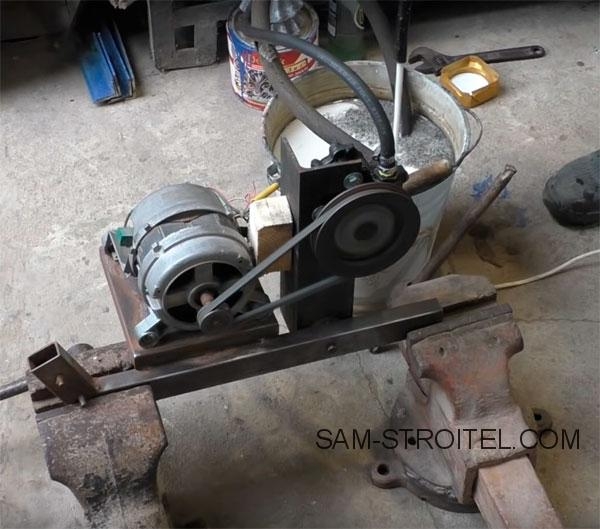

В результате, насос оказался вполне рабочим и его можно использовать для перекачивания жидкостей, единственное, нужно установить регулятор оборотов и снизить обороты электродвигателя, для работы гидронасоса, будет достаточно 1500 — 2000 об/мин.

Самоделка из двигателя от стиральной машины и ГУРа

В этом видео, автор проводит испытания своей самоделки:
