Ручной фрезер своими руками без сварочных работ

Сделал самодельный ручной фрезер по дереву, самая простая конструкция без сварочных работ.

Привет! На днях, столкнулся с такой проблемой, когда строил баню и дошел до изготовления окна, мне срочно понадобился фрезер чтобы выбрать паз. Покупать новый, денег жалко на один раз, что бы по пользоваться и положить его на полку.

Значит, немного поразмыслив, решил сделать самодельный фрезер из болгарки, при этом его конструкция самая простая, смотрим фото, думаю всё будет понятно.

Ручной фрезер своими руками без сварочных работ

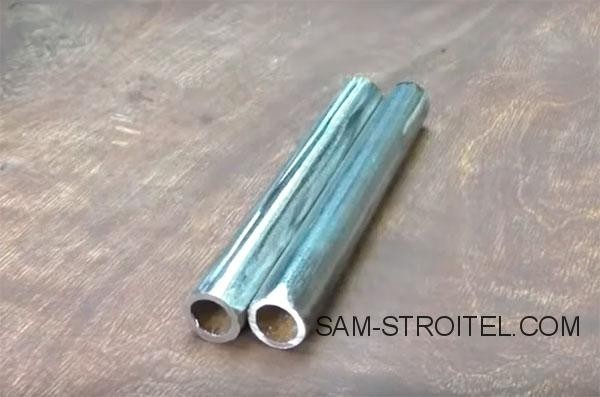

Отрезал две заготовки из трубы.

Ручной фрезер своими руками без сварочных работ

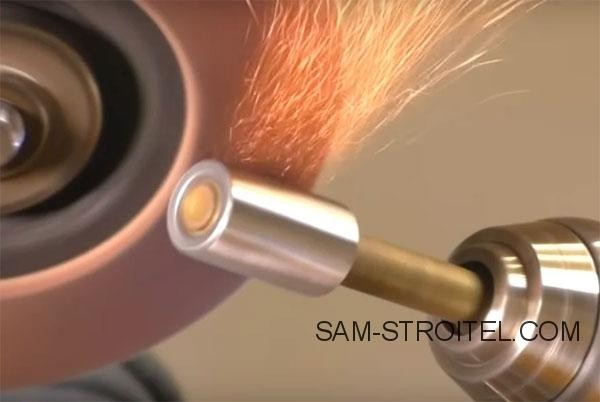

Обточил гайки под размер трубки внутреннего диаметра что бы запрессовать их.

Ручной фрезер своими руками без сварочных работ

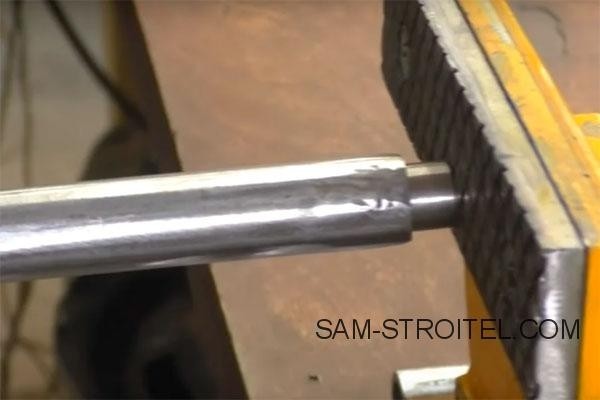

Запрессовал заготовки из гаек в трубки.

Ручной фрезер своими руками без сварочных работ

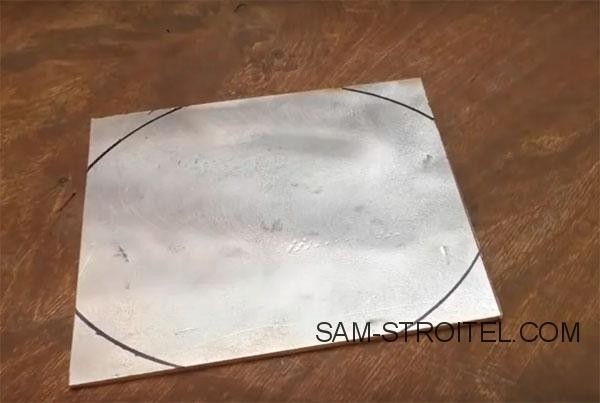

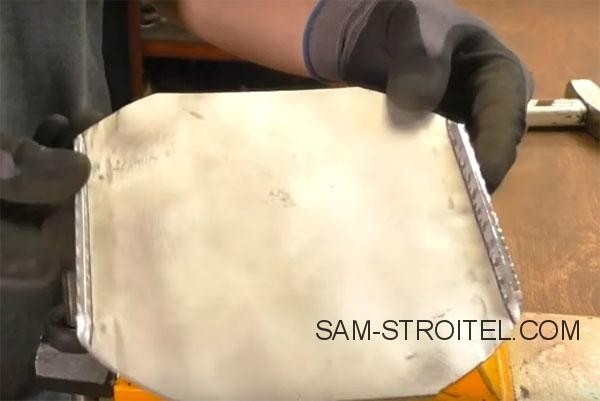

Из листового металла вырезал вот такую заготовку, края загнул.

Ручной фрезер своими руками без сварочных работ

Ручной фрезер своими руками без сварочных работ

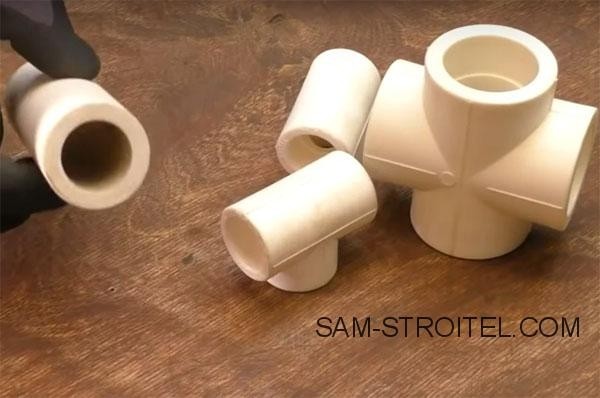

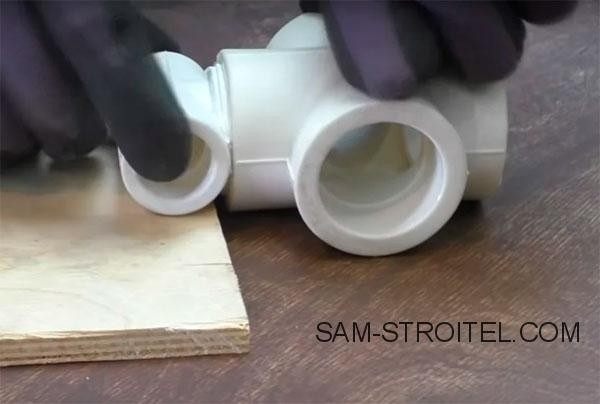

Затем, взял тройники и разветвитель для ПВХ труб.

Ручной фрезер своими руками без сварочных работ

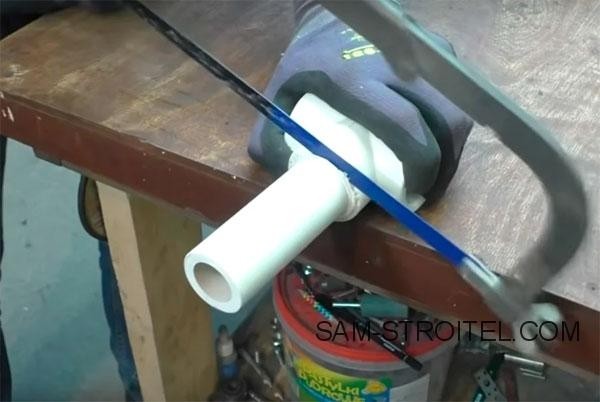

Впаял трубу в разветвитель и отпилил его что бы уменьшить диаметр разветвителя.

Ручной фрезер своими руками без сварочных работ

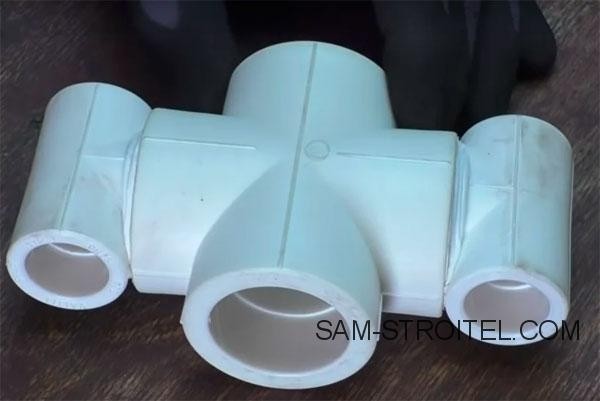

Припаял тройники в разветвитель.

Ручной фрезер своими руками без сварочных работ

Ручной фрезер своими руками без сварочных работ

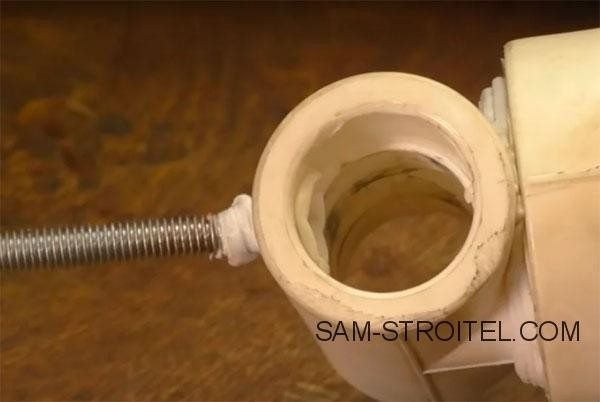

Впаял две гайки в боковые тройники для фиксации стоек винтами.

Ручной фрезер своими руками без сварочных работ

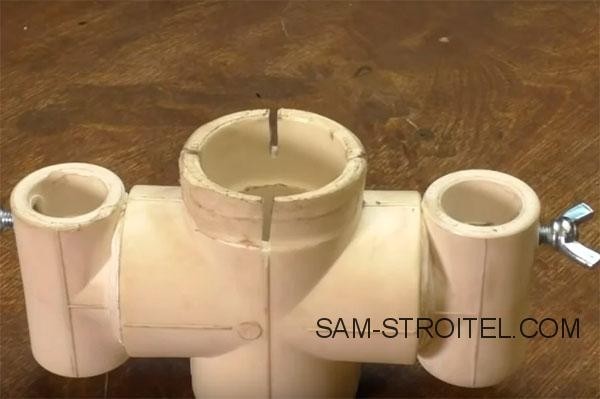

Пропилил под хомут верхнюю часть разветвителя.

Ручной фрезер своими руками без сварочных работ

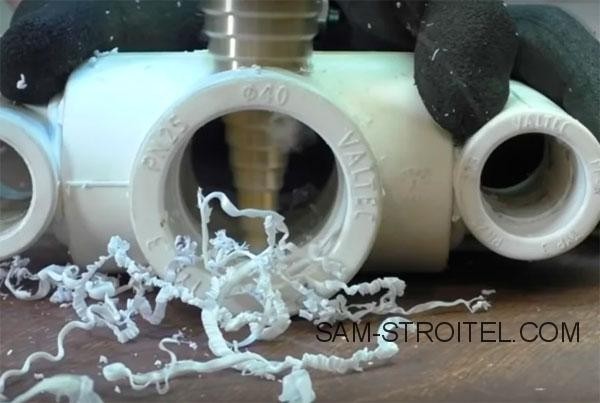

Просверлил отверстие в разветвителе.

Ручной фрезер своими руками без сварочных работ

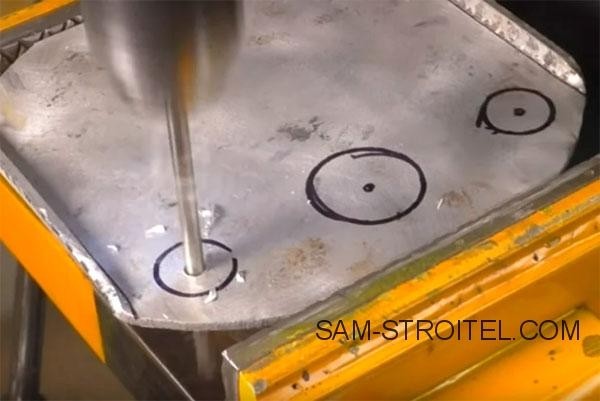

Разметил и просверлил три отверстия в станине.

Ручной фрезер своими руками без сварочных работ

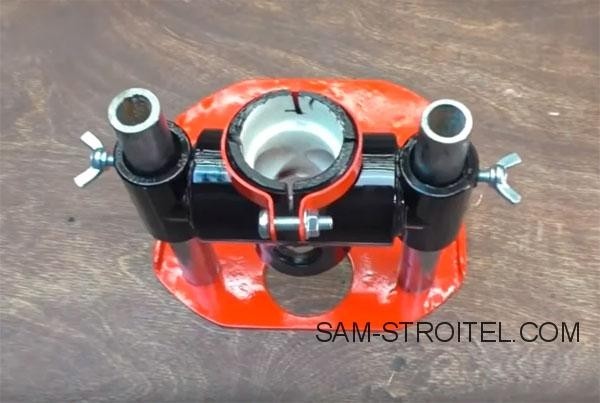

Покрасил детали и собрал.

Ручной фрезер своими руками без сварочных работ

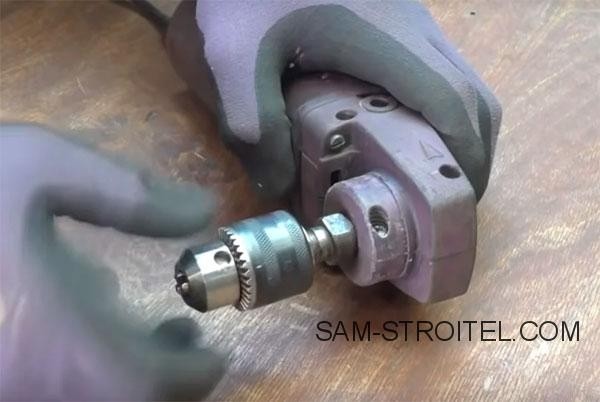

На вал болгарки установил патрон от дрели.

Ручной фрезер своими руками без сварочных работ

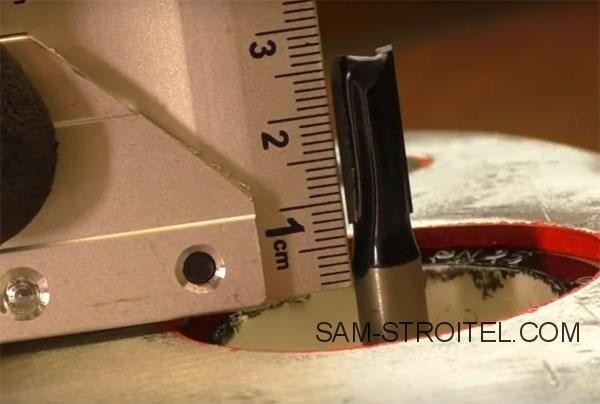

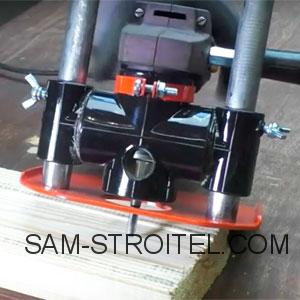

Поставил фрезу, зафиксировал стойки по высоте.

Ручной фрезер своими руками без сварочных работ

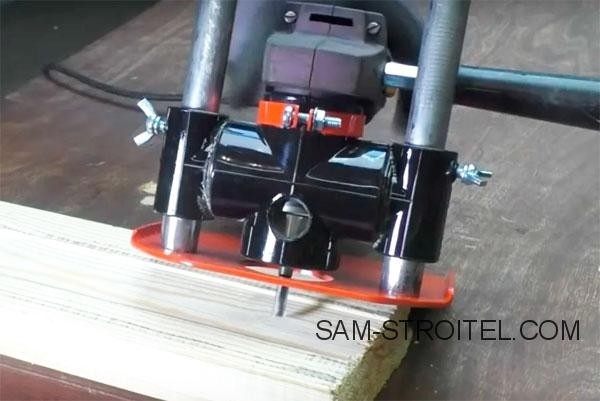

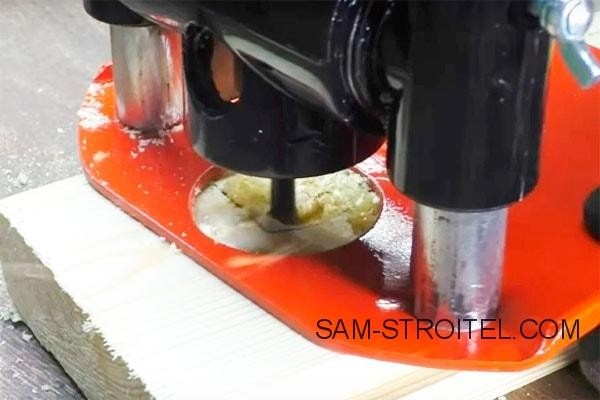

Попробовал выбрать паз в середине доски.

Ручной фрезер своими руками без сварочных работ

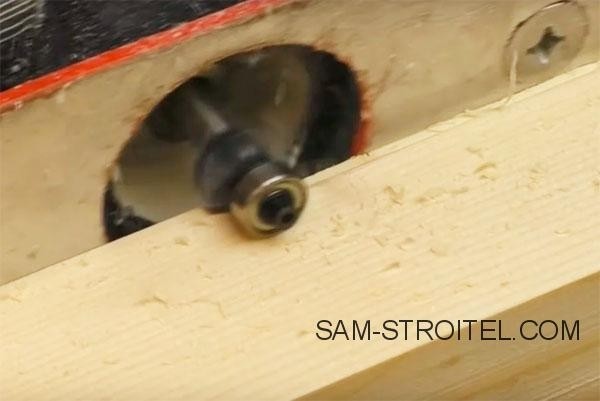

Выбрал угол.

Ручной фрезер своими руками без сварочных работ

В итоге, могу сказать после работы с самодельным фрезером он меня выручил, для того чего я его делал он справился на все 100% . Но конечно если вы занимаетесь столярным делом и пользуетесь каждый день, тогда вам советую покупать новый профессиональный. Еще раз повторю, я сделал самодельный фрезер для разовых работ, в моём случае покупать новый нету смысла, а этой самоделки вполне достаточно.
