Устойчивость, безотказность, эффективность и долговечность работы системы отопления зависят от того, насколько правильно просчитаны все ее параметры, насколько гармонично взаимодействуют между собой ее приборы, узлы и необходимые устройства, насколько качественно выполнены монтаж и регулировка. И мелочей в подобных вопросах быть попросту не может.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

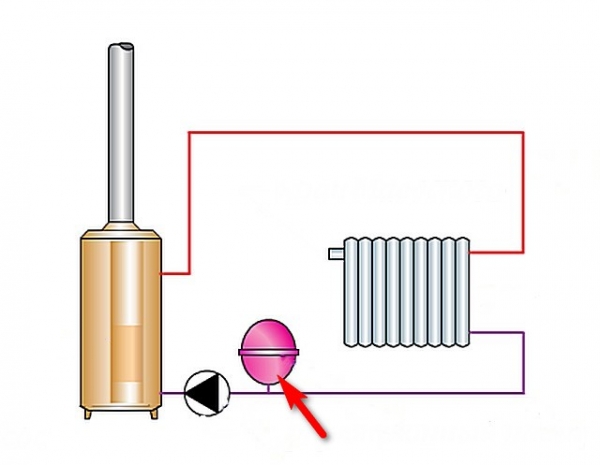

Расширительный бак для системы отопления

Совершенно неразумным будет разделять отдельные приборы и узлы на «важные» и «не очень». Да, стоимость элементов может отличаться очень значительно, функциональность одних – постоянно на виду, а других – совершенно незаметна и даже непонятна, с точки зрения неискушённого пользователя. Но каждый выполняет свою «миссию» в общей работе системы. Поэтому совсем дилетантским выглядит, например, вопрос – так ли уж важен расширительный бак для системы отопления, и стоит ли придавать значение проблеме его выбора и правильной установки? А между тем, важность этого нехитрого устройства – сложно переоценить.

Для чего в принципе необходим расширительный бак?

На этот вопрос ответить проще всего. Даже тот, кто не особо хорошо учился в средней школе, наверняка знает просто по опыту жизни – при нагревании физические тела увеличиваются в объеме. И вода в этом плане не является исключением.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Задать вопрос эксперту

Интересно, что вода обладает еще одним уникальным качеством – начинает увеличиваться в объеме и при остывании ниже порога в +4 °С, то есть при замерзании – переходе в твёрдое агрегатное состояние. Но это сейчас к теме нашего рассмотрения не относится.

Температурное расширение характеризуется особой величиной – коэффициентом. Это, именно для воды – нелинейный показатель, во многом зависящий от температуры. Сам коэффициент показывает, во сколько раз увеличивается объем при нагревании жидкости на 1 градус.

Не будем здесь приводить всю таблицу коэффициентов для воды. Лучше проиллюстрировать это расширение известным физическим опытом.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

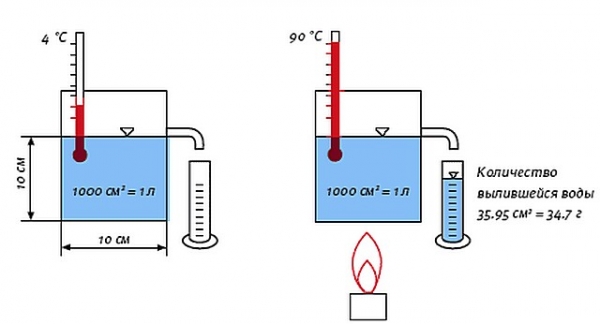

Известный физический опыт, хорошо демонстрирующий процесс термического расширения воды.

Итак, в левой части рисунка показан резервуар, к котором до переливного отверстия помещается ровно 1 литр (1 дм³) воды, имеющей температуру + 4 °С. Это значение является для воды нулевой точкой отсчета. Под переливным патрубком установлена мерная емкость.

Воду в баке начинают нагревать. При повышении температуры плотность воды снижается, то есть при сохраняющейся равной ее массе наблюдается расширение объема. При нагреве до температуры + 90 °С в мерной емкости собирается порядка 36 мл воды – это объем, который стал избыточным и перешел через переливной патрубок.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Задать вопрос эксперту

Много это или мало? Вроде бы – пустяки. Но если рассматривать в более серьезном масштабе, то при изменении температур получаются уже весьма значительные колебания объема. Посудите сами – при 100 исходных литрах речь бы уже шла о 3,5 литрах избытка.

Если оставить воду в замкнутом объеме, то расширяться ей будет некуда – она является несжимаемым телом. Стало быть, по законам термодинамики в таких условиях начинает подниматься давление. А вот это – уже серьезно. Если давление в замкнутых контурах системы отопления превышает допустимый порог, то будет еще благополучным исходом, если все ограничится протеканием на узлах соединений труб или радиаторов. Но неконтролируемый рост давления может принести и куда более разрушительные последствия.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Протечки на соединениях – это еще самый благоприятный исход, если в системе давление превысило допустимый уровень.

Чтобы не доводить ситуацию даже до незначительных аварий, в отопительной системе необходимо предусмотреть дополнительную емкость, которая  была бы способна принимать и отдавать излишки воды (или любого иного жидкого теплоносителя), образующиеся при ее нагреве. Именно такая задача возложена на расширительный баки. Впрочем, даже их название говорит само за себя.

UNIPUMP — расширительные баки

Расширительные баки (экспанзоматы) с брендом UNIPUMP — рассчитаны для компенсации повышенного температурного расширения теплоносителя в замкнутых системах отопления и горячего водоснабжения (ГВС).

В изготовлении корпуса присутствует углеродистая сталь, а внешняя оболочка бака окрашена эмалью. Внутри корпуса находится мембрана из EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом бака и внешней поверхностью мембраны накачивается воздух.

Ознакомиться с инструкцией по монтажу и эксплуатацией вы можете здесь.

При повышении температуры теплоноситель расширяется и внутренняя эластичная мембрана растягивается, а при охлаждении — выдавливается из этой мембраны.

  • диапазон рабочих температур составляет от 0 до +90оС;
  • давление сжатого воздуха внутри расширительного бака составляет 1.5 bar;
  • присоединительный размер — 1 дюйм (25 мм);

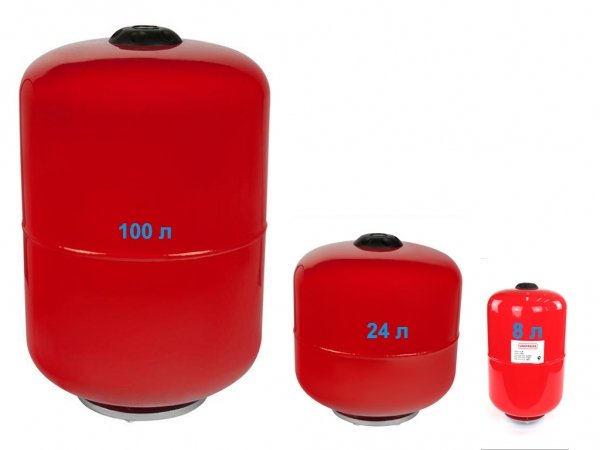

  • расширительные баки UNIPUMP бывают объёмом 5, ,8, 12, 19, 24, 36, 50, 80 и 100 л. Устанавливаются в вертикальном и горизонтальном положении. На заказ могут изготавливаться расширительные баки с объёмом до 500 л.

    Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

    UNIPUMP — расширительные баки

Объем, л Диаметр, мм Высота, мм Присоед. размер Рабочее давление, max
5 л вертикальный 152 305 1″ 6 bar
8 л вертикальный 202 310 1″ 6 bar
12 л вертикальный 260 290 1″ 6 bar
19 л вертикальный 265 395 1″ 6 bar
24 л вертикальный 265 435 1″ 6 bar
35 л вертикальный 375 460 1″ 6 bar
50 л горизонтальный 350 380 1″ 6 bar
50 л вертикальный 375 560 1″ 6 bar
80 л вертикальный 375 720 1″ 6 bar
100 л горизонтальный 440 470 1″ 6 bar
100 л вертикальный 440 730 1″ 6 bar

При общности основной функции, конструкция расширительных баков может различаться. И главное различие кроется в особенностях самой системы отопления, которая может быть открытого или закрытого типа.

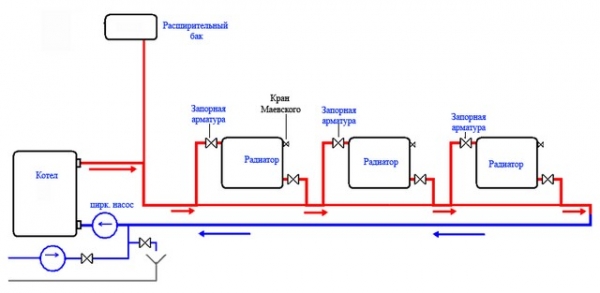

Расширительный бак в системе отопления открытого типа

Специфика расположения открытого бака

Особенности такой системы уже, наверное, понятны исходя из ее названия. Контур, безусловно, замкнут, но он не изолирован от атмосферы, негерметичен, и избыточного давления в нем не может быть по определению. А расширительный бак представляет собой обычную ёмкость, врезанную в контур. Главное условие – она должна расположиться выше самой высокой точки системы.

Цены на расширительные баки

расширительный бак

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Обычное место расширительного бака открытого типа – наивысшая точка на трубе подачи теплоносителя.

Почему именно высшая точка? Все просто – в противном случае жидкость просто будет выливаться по закону сообщающиеся сосудов.

Кроме того, такое расположение способствует выполнению еще одной важной функции – расширительный бачок открытого типа становится эффективным воздухоотводчиком. В воде всегда имеется растворенный воздух, который способен перейти в привычное для себя газообразное состояние. Кроме того, к выделению газов могут приводить и химические реакции между теплоносителем и материалом труб и теплообменников. А скопление газа способно запереть радиатор или даже целый участок отопительного контура. Так что своевременное удаление газовых пузырьков – чрезвычайно важная задача.

Правда, иногда открытые расширительные баки врезаются в магистраль обратки (по тем или иным компоновочным соображениям). Но все равно – это высшая точка системы, к которой просто прокладывается вертикальная труба. В таком случае функция газоотводчика не работает, и это потребует установки дополнительных клапанов на радиаторах и, опять же, в самой высокой точке системы на трубе подачи.

Варианты конструкции

Какова конструкция открытого расширительного бака? Она может быть простейшей или иметь те или иные усовершенствования. В любом случае это емкость определённого объема, которая обычно сверху прикрывается крышкой. Крышка нужна исключительно для защиты от попадания в воду мусора или пыли, и никогда не является герметичной. То есть в баке всегда выдерживается текущее атмосферное давление. А в саму емкость врезаны патрубки – от одного в самом простом исполнении, до нескольких, различного предназначения.

Расширительные баки открытого типа можно приобрести в готовом виде – в магазинах представлен довольно широкий ассортимент изделий различного объема. Чаще всего они изготовлены из листовой нержавеющей или оцинкованной стали – чтобы не допускать развития коррозии.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Для примера – несколько моделей предлагаемых в продаже открытых расширительных баков

Но многие мастера предпочитают изготавливать такие баки самостоятельно. Емкость вполне можно сварить из листового материала, а нередко в ход пускаются уже готовые – например, металлические или даже пластиковые бочки или канистры, старые газовые баллоны и т.п. Все это обойдется очень недорогого, а сделать соответствующую врезку патрубков — тоже для хорошего хозяина труда не составит.

Давайте посмотрим на несколько возможных схем таких баков:

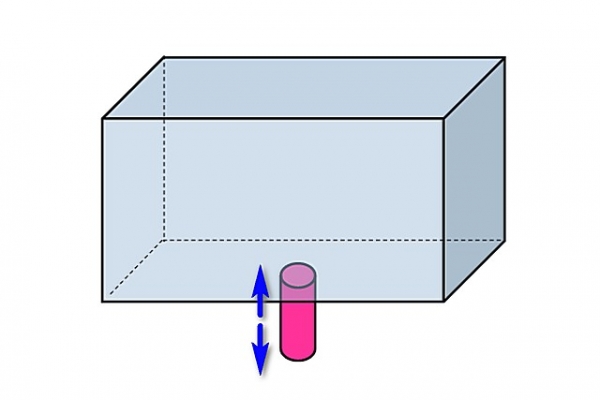

Самая простая схема – в емкость просто врезан снизу патрубок, который подключается к контуру отопления.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Самая простая схема расширительного открытого бака – никаких «излишеств»

Понятно, что при такой конструкции никакой циркуляции теплоносителя через бак не будет. При заполнении системы добиваются того, что уровень воды в баке располагается примерно посередине его высоты. И колебания объёма жидкости в системе будут отражаться повышением и понижением этого уровня.

Безусловно, за уровнем теплоносителя в баке необходим контроль – испарение, так или иначе, будет, и если не пополнять воду, то можно вызвать воздушную закупорку контура системы или «завоздушивание» радиаторов. Так что заглядывать в расширительный бак такой простой конструкции придется регулярно, чтобы при необходимости произвести подпитку.

Чтобы облегчить визуальный контроль, применяют различные хитрости. В частности, можно с боковой стороны бака врезать патрубок небольшого диаметра, на который надевается короткий отрезок прозрачного шланга. Понятно, что уровень воды в шланге будет соответствовать уровню в баке – достаточно мимолетного взгляда, чтобы оценить ситуацию.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

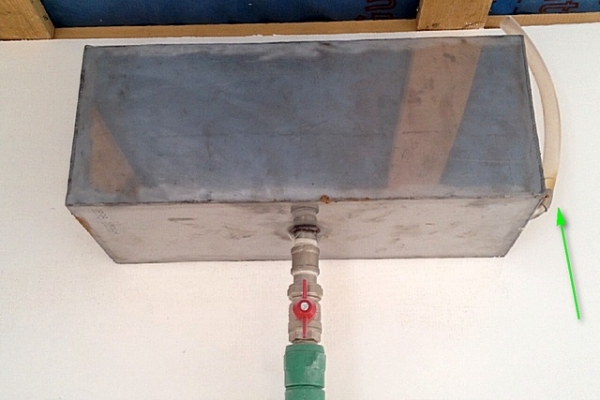

С боковой стороны бака размещен отрезок прозрачного шланга, выполняющий роль «индикатора» уровня заполнения

Но уже говорилось, что бак должен размещаться в самой высшей точке, и очень часто этим местом становится чердачное помещение. То есть емкость располагается не на виду, и забираться каждый раз наверх, чтобы проверить уровень – крайне неудобно. Но этот контроль можно организовать и по-иному. Пример показан на схеме ниже:

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Боковые патрубки – для перелива при переполнении, и для контроля минимально допустимого уровня.

В бак с торцевой стороны врезаны два патрубка.

— Верхний (поз. 1) определяет максимально допустимое наполнение емкости, и работает просто на перелив. От него проводится труба (шланг) в канализацию или даже просто со сбросом на грунт – в огород.

— К нижнему патрубку (поз. 2) подключена труба, уходящая в помещение, на которой в удобном для хозяев месте размещен обычный шаровой кран. Высота расположения врезанного патрубка определяет минимально допустимый уровень воды в баке. То есть для контроля заполненности стоит лишь приоткрыть кран – если из трубы пойдет вода, то все в норме. В противном случае – проводится подпитка, пока вода не пойдет через патрубок перелива.

Удобно для пунктуальных хозяев, которые помнят о необходимости осуществления регулярного контроля. А вот для забывчивых и такая схема вряд ли станет «помощницей». Но вполне можно «автоматизировать» процесс поддержания уровня в баке на требуемом уровне. Для этого будет достаточно подвести к баку трубу подпитки (из водопровода), но подключить ее — через поплавочный клапан, который обычно используется в сливных бачках унитазов.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

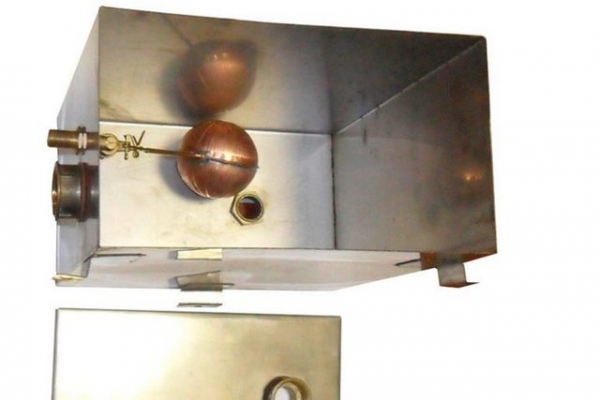

Открытый расширительный бак с «автоматизацией» — за уровнем заполненности будет следить поплавковый клапан, открывающий в случае необходимости подпитку системы от водопровода.

То есть от переполнения защитит переливной патрубок (он необходим в любом случае), а критического падения уровня не допустит вот такая простейшая система подпитки.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Задать вопрос эксперту

Все показанные выше схемы можно образно назвать «пассивными» — через расширительный бак циркуляции теплоносителя не происходит. Просто таким образом создаётся свободное пространство для расширяющегося объема жидкости. Несложно и вполне работоспособно. Но есть и недостаток – функция воздухоотводчика в таких баках весьма непродуктивна. Немалое количество пузырьков воздуха, увлеченных потоком воды при следовании по магистрали подачи, будут просто проскакивать мимо места врезки патрубка, отходящему к расширительному баку. И для того, чтобы бак стал эффективным сепаратором воздуха, нередко через него замыкают и циркуляцию. То есть он становится звеном в общем контуре циркуляции воды.

Это может выглядеть примерно так:

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Вариант включения открытого расширительного бака в общую систему циркуляции теплоносителя для улучшения функции сепарации воздуха

Подача теплоносителя в бак осуществляется по трубе 1, а через патрубок 2 он опять поступает в магистраль подачи. Резкое увеличение объема (на переходе от диаметра трубы к баку) соответственно вызывает и резкое снижение скорости потока, что способствует всплытию и выходу в атмосферу мельчайших газовых пузырьков. Положение трубы 1 может быть и иным, например, она может подводиться и снизу. Но в любом случае ее вваренный патрубок внутри бака должен расположиться выше выходного

Трубы перелива (поз. 3) и подпитки в таких схемах – ничем не отличаются от вариантов, показанных выше. Просто здесь указано не всё, чтобы не перегружать рисунок.

Безусловно, если используется такая схема подключения расширительного бака, то предпринимаются шаги по очень качественной его термоизоляции. В противном случае возможны совершенно непродуктивные и весьма большие потери тепла, в особенности если бак приходится располагать в неотапливаемом помещении.

Кстати, показанная выше схема может иметь и дальнейшее развитие. Можно встретить примеры, когда на расширительный бак возлагается еще и функция раздающего коллектора, если система отопления организована по принципу стояков.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Расширительный бак открытого типа, помимо всего прочего, способен еще и стать раздающим коллектором по стоякам на магистрали подачи теплоносителя

В этом случае хорошо утепленный бак стараются разместить как можно ближе к геометрическому центру дома. И уже от него по врезанным патрубкам производится раздача горячего теплоносителя по стоякам системы.

Какой объем бака потребуется?

Теперь о том, каким должен быть объем открытого расширительного бака. Строгих правил на этот счет не существует. Каждый может, зная значение коэффициента температурного расширения воды, емкость своей системы отопления и предполагаемый ее температурный режим работы, оценить насколько увеличится объем жидкости.

По приведенным выше значениям можно было бы предположить, что раз нагрев 100 литров воды до 90 градусов дает прирост объема в 3,5 литра (то есть, по сути, 3,5 %), то можно исходить из нормы 5 % от емкости системы. Но практика показывает, что этого явно маловато. Не забываем, что бак должен иметь предварительное заполнение хотя бы на четверть своей высоты (это минимум) — чтобы система не «хапнула» порцию воздуха. Далее, предусматривается тот самый «переменный объем», который будет компенсировать расширение. Примерно на верхней границе этого объема врезается патрубок перелива. Ну и выше уровня воды до крышки обязательно должно оставаться свободное пространство. То есть в 5 процентов никак не уложишься.

Опыт мастеров, занимающихся монтажом отопления, показывает, что оптимальным решением будет исходить из такого примерного соотношения: объем бака ≈ 10% от объема системы.

Значит, необходимо знать объем своей системы. Как его найти?

  • Если система отопления готова, то проще всего будет засечь по водомеру, какое количество в нее поместится до полного заполнения. Прием очень точный, но мало когда помогающий. Согласитесь, обычно емкость бака просчитывается заранее, а не после монтажа контуров.
  • С весьма большой погрешностью, но все же можно принять соотношение: 15 литров воды на каждый киловатт мощности котла. Понятно, что при таком подходе допустить ошибку – совсем несложно.
  • Наконец, объем системы отопления можно просто просчитать. Надо полагать, что если планируется установка расширительного бака, то в проекте системы уже намечены и монтируемые контуры труб того или иного типа и диаметра, и модель котла, и типы радиаторов отопления, и их количество. То есть если просуммировать объемы всех элементов системы, можно найти искомую величину.

Задача может показаться архисложной. Но на деле это не так страшно – если воспользоваться нашим онлайн-калькулятором, к которому ведет ссылка (он откроется на отдельной странице).

Цены на расширительные баки ДЖИЛЕКС

расширительный бак ДЖИЛЕКС

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Как рассчитать общий объем системы отопления?

Подбор расширительного бака – далеко не единственный случай когда этот параметр станется необходим. Например, это требуется при покупке теплоносителя-антифриза, при проведении некоторых расчетов смесительных узлов и т.п. С помощью нашего калькулятора расчета общего объема системы отопления читатель выполнит вычисления без особых проблем.

Обратите внимание – если вычисления производятся с целью определения оптимального объёма расширительного бака, то сам бак из расчетов следует исключить. Это сделать несложно – просто передвиньте ползунок слайдера в положение «0».

Недостатки открытой системы отопления

Итак, подведём итог по расширительному баку в открытой систем отопления.

Такие системы, кстати, еще не столь давно полностью преобладали. Хотя бы по той причине, что купить оборудование для системы закрытого типа было попросту невозможно. Но на сегодняшний день их, увы, приходится признавать устаревшими.

  • Явным достоинством видится простота конструкции. В ряде случаев вообще практически не придется приобретать каких-то дополнительных материалов. При желании, вполне функциональный бак можно сделать «на коленке» из хранящегося в гараже «хлама».
  • В открытой системе априори не может возникнуть опасного давления, так как она связана с атмосферой. Это отметает необходимость использования предохранительного клапана.
  • Добавим к преимуществам еще и способность расширительного бака выступать в роли воздухоотводчика.

Но недостатков у системы открытого типа тоже весьма немало:

  • Уже не раз отмечалось, что бак должен быть установлен в самой высокой точке системы. Хорошо, если в доме есть утепленный чердак. Но это бывает не всегда, и приходится предусматривать очень качественное утепление емкости, чтобы ее попросту не «прихватило» в сильный мороз.
  • Если бак приходится устанавливать в помещениях (например, чердака и вовсе нет), то он, размещенный под потолком, явно не станет украшением интерьера.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Иногда баки стараются «влепить» под потолком помещения. Согласитесь, выглядит это не слишком эстетично.

  • За уровнем воды в баке необходим постоянный контроль. Эта проблема, как мы видели, решаема, но тем не менее.
  • Мало того что из-за негерметичности идет постоянный процесс испарения воды. Теплоноситель от контакта с воздухом насыщается кислородом, что активизирует коррозию на металлических деталях контура и в теплообменнике котла.
  • Если вы заметили, речь выше шла исключительно о воде в роли теплоносителя. В открытых системах иного и быть не может – испарение дорогостоящего антифриза выглядит расточительством. Кроме того, многие антифризы при испарении – отнюдь не безопасны для здоровья. Так что если открытая система отопления планируется в доме, который часто зимой остается пустым, придётся сливать из нее воду.
  • Невозможна такая система, если используется электродный котел. Его работа основана на принципе электрической проводимости теплоносителя, то есть важное значение имеет химический состав. А при неконтролируемом испарении оптимальная концентрация будет быстро теряться.
  • Стабильное низкое давление в системе не всегда является преимуществом. Некоторые отопительные приборы, наоборот, показывают свои преимущества именно при повышенных показателях давления.

Как видите, недостатков – очень много. Поэтом более совершенной считается система отопления закрытого типа. Но в ней применяется уже совсем другой расширительный бак.

Расширительный бак для системы отопления закрытого типа

Основными преимуществами такого бака можно считать его компактность и возможность установки на любом участке системы отопления. То, что его часто рисуют на схемах, смонтированным на трубе «обратки» в непосредственной близости от насосного узла – это, действительно, рекомендуемое положение. Но никаких серьезных ограничений нет и по выбору иного места.

Цены на расширительные баки Wester

расширительный бак Wester

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

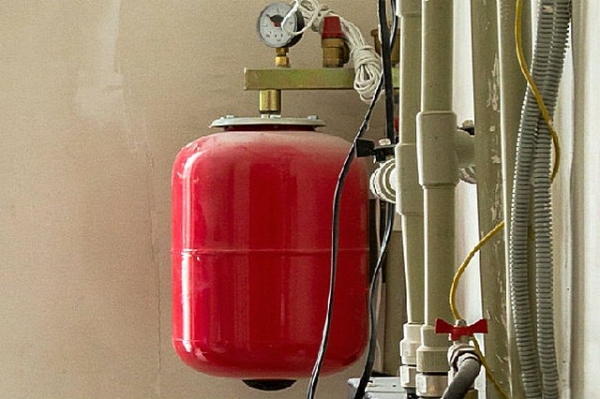

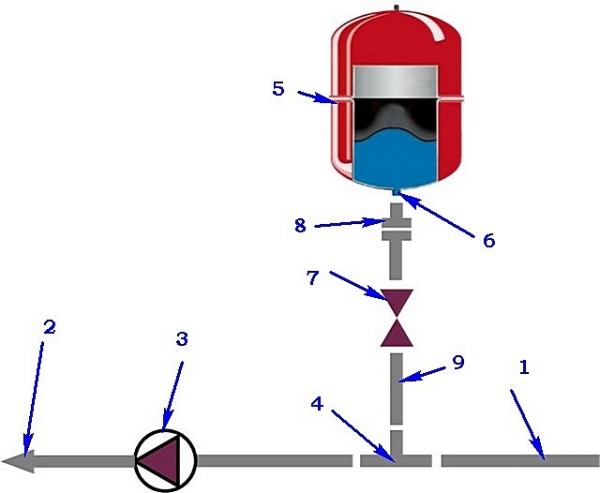

Чаще всего расширительный бак мембранного типа устанавливают примерно здесь. Но это – вовсе не догма, и установить его можно на любом участке системы, где удобно хозяевам.

То, что бак герметичен, означает, что давление в системе может повышаться до весьма значимых показателей. Это предопределяет необходимость наличия в контуре «группы безопасности». В состав такой группы традиционно включаются предохранительный клапан, настроенный на определенный верхний порог давления, автоматический воздухоотводчик и контрольно-измерительный прибор – манометр или манометр совмещенный с термометром.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

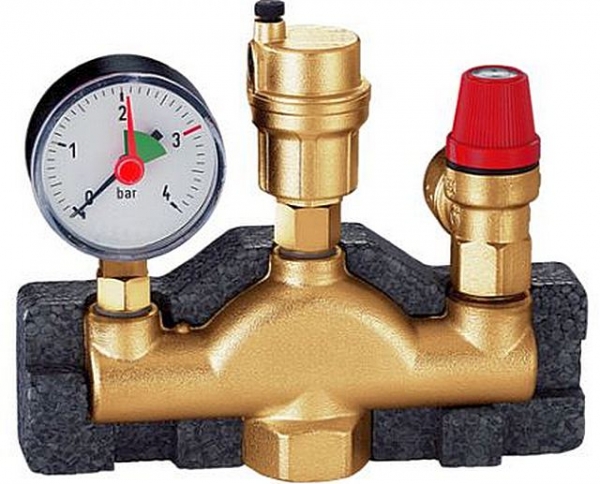

Наличие «группы безопасности» в системе закрытого типа является обязательным условием обеспечения безопасности эксплуатации отопления

Вряд ли это можно в полной мере отнести к недостаткам – скорее, это эксплуатационные особенности системы. Так что единственным «минусом» закрытого расширительного бака может считаться необходимость его приобретения. Но за комфортность в пользовании системой не грех и заплатить.

Кстати, очень многие современные котлы отопления, особенно – настенного исполнения, уже изначально оснащены встроенным расширительным баком нужного объема. Так что и покупать и устанавливать уже ничего не придется.

Устройство и принцип работы расширительного бака для закрытой системы отопления.

Устройство бака – довольно простое. Конструкция может несколько различаться, но принцип сохраняется во всех моделях

А заключается принцип в том, что герметично закупоренный объем разделен на две камеры эластичной перегородкой. Одна камера, водяная, подключается через патрубок к контуру системы отоплена. Вторая – воздушная, в которой предварительно создаётся определенный уровень давления.

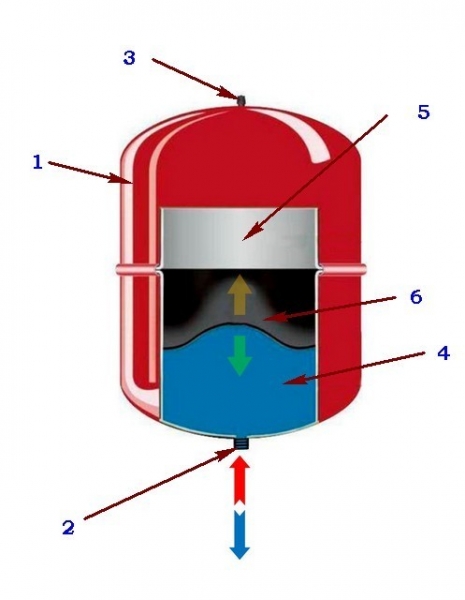

Устройство можно проиллюстрировать следующей схемой:

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Примерно так устроено большинство расширительных баков для закрытых систем отопления

Корпус бака (поз. 1) обычно представляет собой сборную штампованную металлическую конструкцию. Цилиндрическая форма является «классической» но встречаются и другие варианты, внутри стенки обработаны антикоррозионным составом, снаружи наносится защитное эмалевое покрытие. Цвет должен быть красным. Дело в том, что в продаже представлены и баки-гидроаккумуляторы, которые и внешне, и по своему устройству мало отличаются от расширительных. Но их синий цвет говорит о том, что они не рассчитаны на работу в условиях высоких температур. Так что полной взаимозаменяемости здесь нет.

На корпусе обязательно имеется установленный резьбовой патрубок (поз.2), через который расширительный бак будет подключаться к контуру отопления. Некоторые производители сразу комплектуют свои изделия и фитингами с накидной гайкой-американкой – так процесс установки бака будет еще проще.

С противоположной стороны корпуса обычно имеется ниппель или золотник (поз. 3), очень похожий на велосипедный, через который производится подкачка воздушной камеры до требуемого уровня давления в ней.

Главной деталью этой конструкции является мембрана (поз. 6), которая делит внутренний объем бака на две камеры. Она изготавливается из материала с высокой эластичностью и предельно низким показателем диффузии. Ранее для этих целей чаще применялся каучук, но такие мембраны все же не отличались долговечностью. В современных приборах обычно используются этилен-пропиленовые или бутиловые.

Итак, мембрана делит бак на водяную камеру (поз. 4), расположенную со стороны патрубка, и на воздушную (поз. 5) – со стороны ниппеля. А объем этих камер – величина переменная.

  • Как уже говорилось, в воздушной камере предварительно создается избыточное давление (обычно в пределах от 1 до 1,5 атмосфер). Под его воздействием мембрана опускается вниз, и водяная камера до заполнения системы имеет минимальный объем.
  • Система заполнена теплоносителем и запущена. В контуре при этом создаётся определенное рабочее давление (оптимальное для данной системы). Мембрана при этом несколько изгибается – объем водяной камеры возрос.
  • По мере нагрева, теплоноситель увеличивается в объеме. Единственное место в системе, где этот «излишек» может вместиться – это водяная камера бака. Значит, ее объём увеличивается еще больше, а в воздушной камере, значительно из-за этого уменьшившейся, возрастает давление газа.
  • Теплоноситель остывает, уменьшаясь в общем объеме – давление газа отжимает мембрану вниз. То есть в любой момент достигается необходимый баланс, в системе поддерживается оптимальное значение давления.
  • Ну а если что-то пошло нештатно, и теплоносителю расширяться больше некуда (например, подвела термостатическая автоматика системы), то сработает предохранительный клапан «группы безопасности», стравив излишки жидкости и восстановив равновесие – пока не будет выявлена и устранена причина.

Кстати, в некоторые моделях расширительных баков у же в самой их конструкции предусмотрено наличие предохранительного клапана.

Мембрана может иметь и другую форму. Так, достаточно широко применяются баки баллонного типа. Особенности их устройства показано на схеме ниже.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Расширительный бак баллонного типа

В таких баках мембрана выполнена в форме эластичного баллона (поз.1), края которого герметично закреплены во фланце с входным патрубком (поз. 2). По сути, этот баллон и становится водяной камерой бака. А все остальное пространство – это воздушная камера (поз. 3) с предустановленным в ней давлением. При расширении теплоносителя стенки баллона растягиваются, он приобретает грушевидную форму (фрагмент справа). Объем воздушной камеры уменьшается, давление в ней растет – и далее все, как и в уже описанном выше примере.

Кстати, такие баки пользуются довольно широкой популярностью за то, что в них не составляет труда заменить вышедшую из стоя мембрану – благодаря фланцевому ее креплению. Мембранные же баки очень часто ремонту просто не подлежат.

Какой объем должен быть у расширительного бака в закрытой системе отопления?

В продаже представлены линейки моделей расширительных баков с широким разнообразием объемов. Какой выбрать для своей системы? Чтобы определиться с этим параметром, лучше всего произвести небольшой расчёт.

Формула для вычислений такова:

Vб = Vс × k / D

Расшифровываем обозначения:

Vб — искомый объем бака (минимальный).

Vс — общий объем системы отопления. О том, как его можно определить, уже говорилось выше.

k — коэффициент температурного расширения теплоносителя.

Здесь – чуть подробнее. Дело в том, что если вместо воды применяется антифриз, то показатели расширения могут быть совершенно иными, и зависеть и от температуры, и от концентрации гликолевых добавок.

Подобрать нужное значение поможет таблица, размещенная ниже:

Температура нагрева теплоносителя, °С Содержание гликоля, %
0% (вода) 10% 20% 30% 40% 50% 70% 90%
0 0.00013 0.0032 0.0064 0.0096 0.0128 0.016 0.0224 0.0288
10 0.00027 0.0034 0.0066 0.0098 0.013 0.0162 0.0226 0.029
20 0.00177 0.0048 0.008 0.0112 0.0144 0.0176 0.024 0.0304
30 0.00435 0.0074 0.0106 0.0138 0.017 0.0202 0.0266 0.033
40 0.0078 0.0109 0.0141 0.0173 0.0205 0.0237 0.0301 0.0365
50 0.0121 0.0151 0.0183 0.0215 0.0247 0.0279 0.0343 0.0407
60 0.0171 0.0201 0.0232 0.0263 0.0294 0.0325 0.0387 0.0449
70 0.0227 0.0258 0.0288 0.0318 0.0348 0.0378 0.0438 0.0498
80 0.029 0.032 0.0349 0.0378 0.0407 0.0436 0.0494 0.0552
90 0.0359 0.0389 0.0417 0.0445 0.0473 0.0501 0.0557 0.0613
100 0.0434 0.0465 0.0491 0.0517 0.0543 0.0569 0.0621 0.0729

D — коэффициент эффективности расширительного бака. Он, в свою очередь, определяется по следующей формуле:

D = (QmQб) / (Qm + 1)

Под буквенными обозначениями кроются следующие величины:

Qm — верхний порог допустимого давления в системе отопления. То есть это — именно тот показатель, под который настраивается усилие срабатывания предохранительного клапана в «группе безопасности».

 — предварительно созданное давление в воздушной камере расширительного бака. Если бак уже имеет такую подкачку, то это значение будет указано в паспорте. Но часто давление задают самостоятельно с помощью обычного автомобильного насоса и с контролем по автомобильному же манометру. О величине уже говорилось – как правило, в диапазоне от 1,0 до 1,5 атмосфер.

Чтобы не заставлять читателя проводит вычисления вручную, ниже размещен удобный калькулятор, который выполнит расчет буквально за секунды.

Калькулятор расчета минимального объема расширительного бака для закрытой системы отопления

Перейти к расчётам

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Укажите запрашиваемые значения и нажмите
«РАССЧИТАТЬ МИНИМАЛЬНЫЙ ОБЪЕМ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА»Объем системы отопления принять:

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

– точный, определенный по проведенным расчетам

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

– приблизительный – от мощности котлаИзвестный или расчитанный объем системы отопления, литров

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Мощность котла отопления, кВт

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Какой теплоноситель используется в системе?

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

– вода

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

– антифризКонцентрация гликоля в готовом антифризе? – 10% – 20% – 30% – 40% – 50% – 70% – 90%Максимальное давление в системе отопления (порог срабатывания предохранительного клапана), атмосфер (бар)Минимальное давление (уровень закачки воздушной камеры расширительного бака), атмосфер (бар)

В программу калькулятора уже внесены значения коэффициентов температурного расширения при среднем уровне нагрева воды или антифризов разной концентрации до 75 градусов.

Пользователь может сам решить, как ему провести расчет – или с указанием точного объема системы отопления (ссылка на калькулятор давалась выше), или примерно отталкиваясь от мощности отопительного котла.

Полученное значение будет минимальным. То есть при выборе бака рассматривают модели с объёмом выше (или о крайней мере – не ниже) полученного результата.

Еще одна небольшая рекомендация. В системах, где циркуляция осуществляется по принудительному принципу (а так чаще всего и практикуется), желательно не ставить бак объемом менее 12 ÷ 15 литров, независимо от полученного результата.

Ознакомьтесь с важнейшим элементом системы, а именно с расширительным баком для холодной воды, из нашей новой статьи на нашем портале.

Сложно ли установить мембранный расширительный бак самостоятельно?

Нет, никаких трудностей у хозяина, владеющего азами сантехнического монтажа, возникнуть не должно.

Смотрим на схему – по ней все должно стать понятно:

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Примерная схема врезки расширительного бака в контур закрытой системы отопления

Положение бака в пространстве может быть любым. Но все же наиболее предпочтительным является именно такое – с патрубком входа снизу. Это позволяет более эффективно бороться с пузырьками газа в теплоносителе.

«Классическое» расположение расширительного бака (поз. 5) – на трубе «обратки», как можно ближе к ее входу в котёл отопления (поз. 2).  Но при этом – до циркуляционного насоса (поз. 3), чтобы возможные завихрения потока не мешали корректной работе бака.

На трубе «обратки» врезается тройник (поз. 4). Каким образом – это уже в зависимости от вида применяемых в контуре труб.

Между тройником и баком необходимо предусмотреть установку шарового крана (поз. 7). Это позволит в случае необходимости провести демонтаж прибора, не прибегая к сливу теплоносителя изо всей системы. Высота расположения этого крана – как удобно владельцу, и ее можно легко установить монтажом соединительного отрезка трубы соответствующей длины (поз. 9). На этом участке возможен и изгиб или поворот – если это видится необходимым. На работоспособности бака это не скажется.

А вот между краном и патрубком бака (поз. 6) лучше всего предусмотреть разъемное соединение (поз. 8) – с накидной гайкой—«американкой». Тогда демонтаж и обратная установка бака вообще не будут представлять никакой сложности.

На самом же бачке «вмешательства» мастера – минимальные. Однако рассмотрим некоторые нюансы:

Иллюстрация Краткое описание выполняемых операций

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

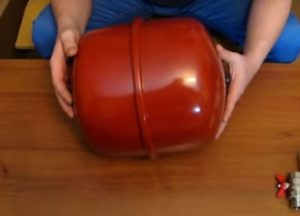

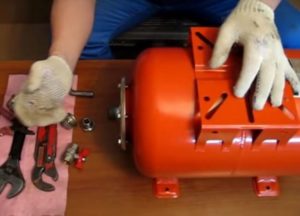

Приобретённый расширительный бак извлечен из заводской упаковки.
На столе разложены необходимые инструменты, сантехнические комплектующие и материалы.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

В данной модели бака резьбовой патрубок – на ¾ дюйма. Тянуть такую трубу для врезки в систему, приобретать для нее более крупный кран и другие детали – нет никакого смысла. Лучше всего сразу перейти на ½ дюйма, и это никак не скажется на работе бака.

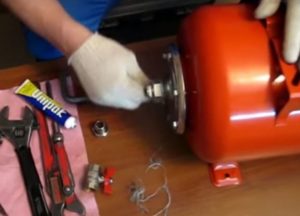

Наматывается подмотка – в данном случае это специальная нить с пропиткой. Впрочем, у каждого мастера свои предпочтения в этом вопросе.
Главное, чтобы обеспечивалась герметичность соединительного узла.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Переходник на ½ дюйма запакован.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

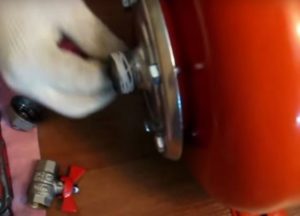

Выполняется подмотка под установку следующего элемента обвязки.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

А вот на этом этапе мастера можно подвергнуть нелицеприятной критике.
Он решил жестко запаковать кран с баком. Какой в этом смысл – неясно. Учитывая то, что бак, суда по кронштейнам, будет закрепляться к стене неподвижно, то есть провернуть его не будет никакой возможности, совершенно непонятно, как же можно произвести лёгкий и быстрый демонтаж, например, для смены мембраны.
И что в этом случае нам даст кран?
Правильнее все же выглядит схема, показанная выше. То есть жёсткая запаковка крана с патрубком из обратки, и затем – разборное соединение с баком через «американку».

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

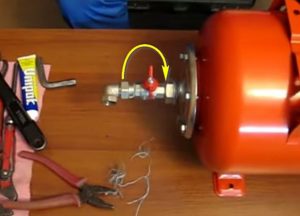

А вот между краном и дальнейшим участком для подключения к   «обратке», зачем-то установлена «американка».
Но все, разобрались, она должна по всем правилам поменять свое место – как показано стрелкой.
Кстати, при установке крана необходимо сразу проследить, чтобы его барашек оказался удобном для доступа месте. В тесных условиях котельной бывает всякое.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Сантехнический монтаж почти закончен – осталось лишь подключить бак к «выделенному» для него патрубку «обратки».
Но перед окончательным монтажом желательно сразу навести ясность и с воздушной камерой.

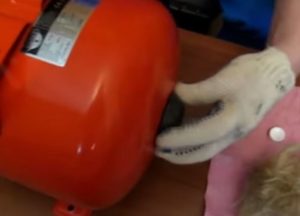

В данной модели воздушный клапан для подкачки или стравливания воздуха закрыт предохранительным пластиковым колпаком. Он легко скручивается усилием руки.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Под колпаком – обычный ниппель.
С помощью автомобильного манометра проверяется давление.
При необходимости производится или подкачка, или стравливание воздуха.
Автомобилистам или велосипедистам объяснять излишне.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

В демонстрируемом примере расширительный бак оснащен расположенными на корпусе кронштейнами, предусматривающими или настенное, или напольное крепление. Бак устанавливается в удобном положении в выбранном месте, а затем окончательно соединяется с контуром обратки соединительным участком.
Если правильнее, то сначала – соединительный участок с краном, затем к нему – бак через американку – об этом уже говорилось.
На этом установка может читаться законченной.
Естественно, и при заполнении системы, и в ходе эксплуатации кран всегда находится в открытом положении.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Другой пример показан лишь для того, чтобы продемонстрировать иной способ крепления бака к стене – такие модели встречаются весьма часто.
На корпусе – никаких кронштейнов нет.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

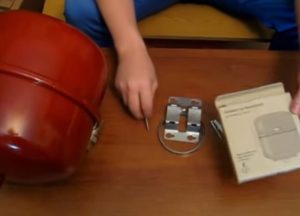

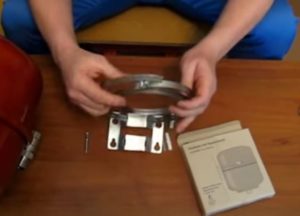

Но зато в комплект бака входят монтажная площадка особой конфигурации…

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

… и длинный ленточный металлический хомут с затяжным винтом.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Лента расправляется и проводится через прорези в монтажной площадке.
Сам бак соединяется с площадкой так, чтобы выступающий по месту соединения его половинок бортик вошел в паз монтажной площадки.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

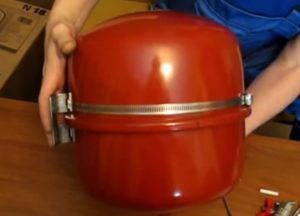

Затем производится соединение ленты хомута и его затяжка винтом. Вначале операция производится вручную …

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

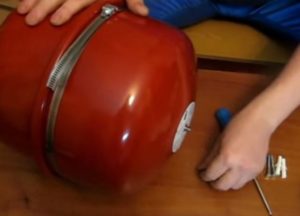

… а затем окончательно натяжение ленты обеспечивается ключом или отверткой.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Всё, бак можно подващивать за отверстия монтажной площадки на вкрученные в стену саморезы или крючки.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

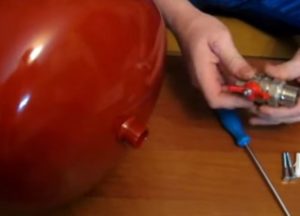

Но прежде, конечно, все так же выполняется необходимый сантехнический монтаж…

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

…и проверка давления в воздушной камере.
У данной модели ниппель и вовсе прикрыт только маленьким колпачком – точно, как на велосипедном колесе.

Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

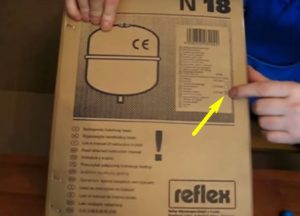

Нередко расширительные мембранные баки уже поступают в продажу с предустановленным давлением в воздушной камере. В этом случае оно будет указано в паспорте или даже на упаковке.
Но если требуется его изменить – труда это не составляет (если запрет на подобные действия специально не оговорен производителем – такое тоже встречается).

Все, можно открывать кран и заполнять систему. Безусловно, сразу проверяется герметичность соединений, если нужно – производится их подтяжка. На этом работу можно считать законченной.

 В завершение – видеосюжет, в котором мастер делится своим опытом установки расширительного бака и объясняет, почему считает этот способ оптимальным.

Видео: Как правильно установить расширительный бак мембранного типа.

Оставьте ответ

Ваш электронный адрес не будет опубликован.

Adblock
detector
